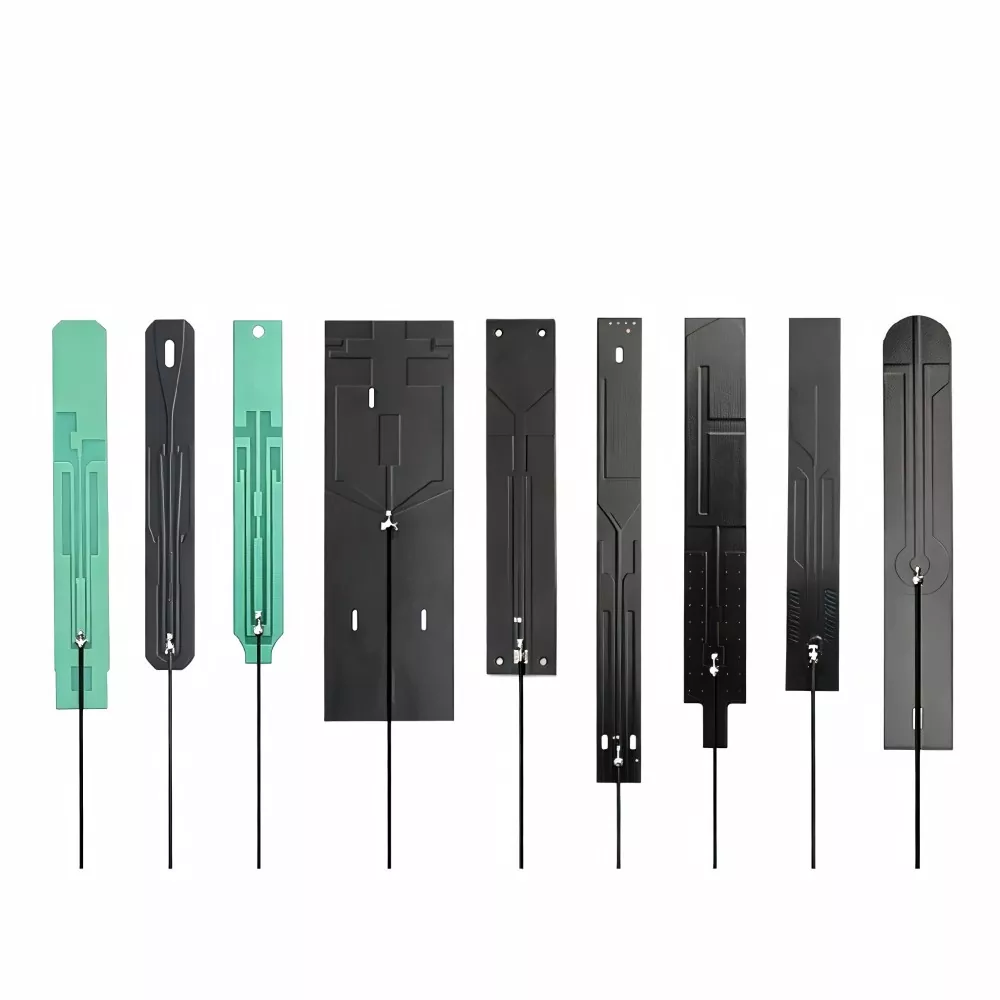

قابل اعتماد وائرلیس کنیکٹیویٹی کے لیے ہائی پرفارمنس پی سی بی اینٹینا

پی سی بی انٹینا ریڈیٹنگ عنصر کو پرنٹ شدہ سرکٹ بورڈ میں ضم کرتے ہیں، جس سے وہ الیکٹرانک پروڈکٹس کے لیے ایک ممکنہ آپشن بناتے ہیں جس میں بورڈ کی وضاحت کی گئی ہے اور اینٹینا کے الگ الگ اجزاء کے لیے محدود جگہ ہے۔ ڈیزائن اجزاء کے انضمام کو آسان بنا سکتا ہے، بشرطیکہ سرکٹ لے آؤٹ اور آر ایف کی ضروریات کو مناسب طریقے سے سمجھا جائے۔

کیانموایمبیڈڈ وائرلیس ایپلی کیشنز کے لیے اینٹینا حل فراہم کرتا ہے۔ مناسب ڈیزائن کا انتخاب کرنے کے لیے آپریٹنگ فریکوئنسی، دستیاب بورڈ ایریا، گراؤنڈ پلین، انکلوژر میٹریل، اور ڈیوائس کی ٹارگٹ RF کارکردگی پر غور کرنے کی ضرورت ہے۔ ان عوامل کا بہترین اندازہ ہارڈویئر ڈیزائن کے مرحلے کے دوران کیا جاتا ہے تاکہ ترقی کے دوران قابل گریز لے آؤٹ تبدیلیوں کو کم سے کم کیا جا سکے۔

ڈیزائن اور انضمام کے تحفظات

ایک PCB اینٹینا سرکٹ بورڈ میں شامل ایک conductive پیٹرن کا استعمال کرتا ہے. اس کی جیومیٹری اور برقی خصوصیات کا انحصار ہدف کی فریکوئنسی، دستیاب طول و عرض، اور ارد گرد کے سرکٹ کی ساخت پر ہے۔

مرکزی بورڈ سے الگ نصب اینٹینا کے برعکس، یہ ڈیزائن پی سی بی لے آؤٹ کے فیصلوں سے بہت قریب سے جڑا ہوا ہے۔ ریڈیٹنگ عنصر، فیڈ پوائنٹ، زمینی جہاز، اور قریبی اجزاء سب حتمی کارکردگی کو متاثر کر سکتے ہیں۔

کسی نئے پروجیکٹ کے لیے اینٹینا کا جائزہ لیتے وقت، درج ذیل پر غور کریں:

• تعدد کی حد:وائرلیس ایپلی کیشن کے مطابق مطلوبہ آپریٹنگ بینڈ اور بینڈوتھ کی وضاحت کریں۔

• بورڈ لے آؤٹ:اینٹینا عنصر اور اس کے تجویز کردہ کلیئرنس ایریا کے لیے مناسب جگہ محفوظ کریں۔

• زمینی طیارہ:بورڈ کی زمینی ساخت اور رکاوٹ اور تابکاری پر اس کے اثر کا اندازہ لگائیں۔

• اجزاء کی پوزیشننگ:بیٹریاں، ڈسپلے، کنیکٹر، کیبلز اور دھاتی حصوں کی قربت پر غور کریں۔

• رکاوٹ ملاپ:پروٹوٹائپ ٹیسٹنگ کے دوران مماثل اجزاء اور آر ایف ٹیوننگ کے لیے جگہ دیں۔

• انکلوژر مطابقت:ہاؤسنگ مواد، بڑھتے ہوئے مقامات، اور اندرونی ڈھانچے کے اثرات کا اندازہ کریں۔

اینٹینا کا اندازہ آلہ کی مطلوبہ ترتیب میں ہونا چاہیے، کیونکہ پی سی بی یا انکلوژر میں تبدیلیاں آر ایف رویے کو متاثر کر سکتی ہیں۔

عام ایپلی کیشنز

ایمبیڈڈ اینٹینا ڈیزائن مختلف وائرلیس پروڈکٹس کے لیے موزوں ہو سکتے ہیں جب فریکوئنسی کی ضروریات، سرکٹ لے آؤٹ، اور انسٹالیشن کے حالات ہم آہنگ ہوں۔

آئی او ٹی اور منسلک آلات

سینسر نوڈس، سمارٹ ہوم آلات، اور دیگر منسلک الیکٹرانکس بورڈ سے مربوط اینٹینا استعمال کرسکتے ہیں جب پی سی بی کافی جگہ اور مناسب زمینی حوالہ فراہم کرتا ہے۔ انتخاب کے دوران کمیونیکیشن بینڈ اور فائنل انکلوژر پر غور کیا جانا چاہیے۔

وائی ​​فائی اور بلوٹوتھ مصنوعات

وائرلیس پیری فیرلز اور کمپیکٹ الیکٹرانک آلات مختصر فاصلے کے مواصلات کے لیے ایک مربوط اینٹینا استعمال کر سکتے ہیں۔ کارکردگی کو مطلوبہ فریکوئنسی بینڈ اور تیار شدہ مصنوعات کے RF اہداف کے خلاف چیک کیا جانا چاہیے۔

وائرلیس ماڈیولز اور کنٹرول بورڈز

کمیونیکیشن ماڈیولز اور الیکٹرانک کنٹرول سسٹم براہ راست سرکٹ بورڈ پر اینٹینا لگا سکتے ہیں۔ ڈیزائن کو ماڈیول لے آؤٹ، اجزاء کی جگہ کا تعین، اور مطلوبہ آپریٹنگ ماحول سے ملنے کی ضرورت ہے۔

خلائی پابندی والے الیکٹرانکس

کمپیکٹ ڈیوائسز کے لیے، بیٹریوں، ڈسپلے، کنیکٹرز، اور دیگر اجزاء کے ساتھ دستیاب اینٹینا ایریا کا اندازہ لگایا جانا چاہیے۔ ایک چھوٹی سی دیوار کا خود بخود مطلب یہ نہیں ہے کہ ایک مربوط ڈیزائن کافی RF کارکردگی فراہم کرے گا۔

آر ایف کی کارکردگی اور توثیق

اینٹینا کی کارکردگی کا انحصار ریڈیٹنگ جیومیٹری، زمینی طیارہ، فیڈ سٹرکچر، امپیڈینس میچنگ، اور آس پاس کے مواد کے درمیان تعامل پر ہوتا ہے۔ تشخیصی بورڈ پر تجربہ کیا گیا ڈیزائن تیار مصنوعات میں انسٹالیشن کے بعد مختلف طریقے سے برتاؤ کر سکتا ہے۔

اس لیے پروٹوٹائپ کی توثیق کے لیے نمائندہ پی سی بی لے آؤٹ اور جہاں ممکن ہو، مطلوبہ انکلوژر استعمال کرنا چاہیے۔ درخواست پر منحصر ہے، انجینئر پہلے سے طے شدہ قبولیت کے معیار کے خلاف VSWR، رکاوٹ، فائدہ، بینڈوتھ، اور ریڈی ایشن پیٹرن کا جائزہ لے سکتے ہیں۔

ابتدائی آر ایف ٹیسٹنگ لے آؤٹ کی رکاوٹوں کی نشاندہی کرنے میں مدد کر سکتی ہے اس سے پہلے کہ وہ پیداوار کی تیاری کے دوران درست کرنا زیادہ مہنگی ہو جائیں۔

اپنی مرضی کے منصوبوں کے لئے معلومات

واضح تکنیکی تقاضے فراہم کرنے سے حسب ضرورت ڈیزائن کی فزیبلٹی کا اندازہ لگانے اور انضمام کے ممکنہ مسائل کی جلد شناخت کرنے میں مدد ملتی ہے۔

ابتدائی تشخیص کے لیے، جہاں دستیاب ہو درج ذیل معلومات تیار کریں:

• مطلوبہ فریکوئنسی بینڈ اور وائرلیس پروٹوکول

• پی سی بی کے طول و عرض اور دستیاب اینٹینا ایریا

• زمینی جہاز اور فیڈ پوائنٹ کی معلومات

• انکلوژر میٹریل اور قریبی اجزاء کی پوزیشنیں۔

• ہدف RF پیرامیٹرز اور ٹیسٹ کی ضروریات

• پروٹوٹائپ مقدار اور تخمینہ پیداوار حجم

اگر سرکٹ بورڈ اب بھی تیار کیا جا رہا ہے، تو ترتیب کو حتمی شکل دینے سے پہلے اینٹینا کی جگہ کا تعین کرنے پر غور کیا جانا چاہیے۔ یہ ہارڈ ویئر اور RF ٹیموں کو اینٹینا کے علاقے، زمینی ڈھانچے اور ارد گرد کے اجزاء کو مربوط کرنے کا موقع فراہم کرتا ہے۔

جہاں مرکزی پی سی بی مطلوبہ اینٹینا ڈھانچہ کو ایڈجسٹ نہیں کر سکتا، وہاں ایک متبادل کنفیگریشن قابل قدر ہو سکتی ہے۔ حتمی انتخاب کو آلہ کی مکینیکل رکاوٹوں، RF کے اہداف اور مینوفیکچرنگ کی ضروریات کو ظاہر کرنا چاہیے۔
