NB-IoT اینٹینا

مارکیٹ میں تین اہم قسم کے IoT اینٹینا دستیاب ہیں: بلٹ ان پیچ اینٹینا، سکشن کپ وہیکل ماونٹڈ انٹینا، اور سکرو ماونٹڈ بیرونی واٹر پروف اینٹینا۔

اس مضمون میں دکھایا گیا NB-IoT اینٹینا اسکرو ماونٹڈ آؤٹ ڈور واٹر پروف اینٹینا کے زمرے سے تعلق رکھتا ہے۔ یہ خاص طور پر صنعتی الیکٹریکل کنٹرول کیبنٹ، آؤٹ ڈور انٹیگریٹڈ ایکویپمنٹ بکس، اور میونسپل IoT ٹرمینلز کے لیے ڈیزائن کیا گیا ہے۔

Qianmu کمیونیکیشن کی کابینہ کا بیرونی NB اینٹینا 700MHz سے 960MHz تک فل بینڈ NB-IoT کو سپورٹ کرتا ہے اور تین بڑے آپریٹرز کے تنگ بینڈ نیٹ ورکس کے ساتھ مطابقت رکھتا ہے: چائنا موبائل، چائنا یونی کام، اور چائنا ٹیلی کام۔ یہ دو عام اسکرو سائز، M12 اور M16 کے ساتھ دستیاب ہے، جو زیادہ تر گھریلو اور درآمد شدہ صنعتی کابینہ کے انسٹالیشن ہول کے معیارات سے مماثل ہے۔

NB-IoT کابینہ کے لئے بیرونی اینٹینا کیا ہے؟

ایک NB-IoT کیبنٹ بیرونی اینٹینا ایک سکرو ماونٹڈ واٹر پروف RF اینٹینا ہے جو صنعتی IoT آلات کے لیے ڈیزائن کیا گیا ہے۔ یہ بیرونی اور صنعتی ماحول میں NB-IoT ٹرمینلز کے لیے مستحکم وائرلیس سگنل ٹرانسمیشن فراہم کرنے کے لیے آلات کی الماریوں پر بیرونی طور پر نصب کیا جاتا ہے۔

کام کرنے کا اصول

بہت سے صارفین غلطی سے یہ مانتے ہیں کہ اینٹینا صرف ایک دھاتی آسکیلیٹر ہے اور واٹر پروف ہاؤسنگ کا سگنل کی کارکردگی پر کوئی اثر نہیں پڑتا ہے۔ درحقیقت، NB-IoT کابینہ کے بیرونی اینٹینا کا ساختی ڈیزائن طویل فاصلے تک بیرونی مواصلات کے استحکام کو براہ راست متاثر کرتا ہے۔ کام کرنے کی کارکردگی کی جانچ اور تصدیق ویکٹر نیٹ ورک تجزیہ کاروں اور شیلڈ اینیکوک چیمبرز کے ذریعے کی جا سکتی ہے۔

1. کم تعدد آسکیلیٹر گونجنے والا ڈھانچہ

NB-IoT 700–960MHz کم فریکوئنسی کمیونیکیشن بینڈ میں کام کرتا ہے، جس میں طول موج لمبی ہوتی ہے اور آسکیلیٹر کی لمبائی اور زمینی مماثلت کے لیے زیادہ تقاضے ہوتے ہیں۔ انٹینا اندر سیگمنٹڈ کاپر ریڈیٹنگ عناصر کا استعمال کرتا ہے، درست طریقے سے تنگ بینڈ کی کم فریکوئنسی گونج سے مماثلت رکھتا ہے اور عام مختصر انٹینا میں پائے جانے والے گونج آفسیٹ اور کھڑے لہر میں اضافے سے گریز کرتا ہے۔

2. کابینہ سے الگ تھلگ تابکاری کا ڈھانچہ

اینٹینا کابینہ کے باہر نصب ہے۔ دھاتی اسکرو کو فکسنگ اور گراؤنڈ کپلنگ کے لیے استعمال کیا جاتا ہے، جب کہ آسکیلیٹر کیبنٹ شیٹ میٹل سے محفوظ الگ تھلگ فاصلہ برقرار رکھتا ہے۔ یہ دھاتی دیوار کی وجہ سے RF سگنل کی حفاظت اور جذب سے بچتا ہے۔

اسی تصریح کے لیے، دھاتی کیبنٹ کے اندر نصب ایک بلٹ ان اینٹینا 6–9dB کشیدگی کا تجربہ کر سکتا ہے، جب کہ بیرونی NB-IoT اینٹینا میں مجموعی طور پر صرف 1–2dB کی کشندگی ہوتی ہے۔

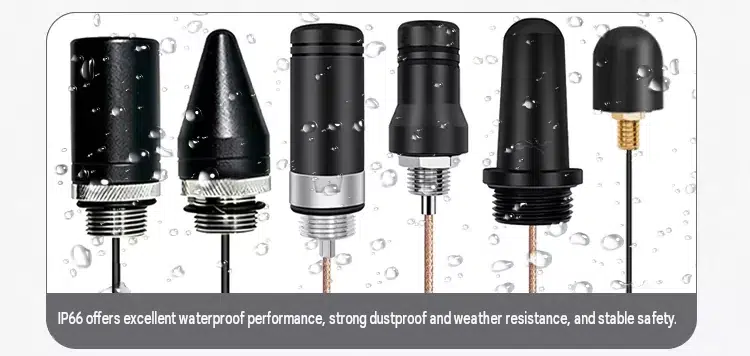

3. کثیر پرت مہربند پنروک ساخت

انٹینا تحفظ کی تین تہوں کو فراہم کرنے کے لیے پچھلی واٹر پروف سلیکون گسکیٹ، تھریڈڈ واٹر پروف ربڑ کی انگوٹھی، اور انجیکشن مولڈ لیڈ آؤٹ وائر سٹرکچر کو اپناتا ہے۔ بارش کا پانی اور گاڑھا ہونا کیبل کے ساتھ کابینہ میں داخل نہیں ہو سکتا۔ 50Ω سماکشیی کیبل مستحکم RF سگنل ٹرانسمیشن کو برقرار رکھتی ہے اور بیرونی درجہ حرارت کی تبدیلیوں کی وجہ سے ہونے والی رکاوٹ کو روکتی ہے۔

4. شور دبانے کا ڈھانچہ

اینٹینا کی بنیاد بجلی کی فراہمی، PLCs، اور کابینہ کے اندر ریلے سے پیدا ہونے والے برقی مقناطیسی شور کو فلٹر کرنے، شور کی سطح کو کم کرنے، اور IoT ٹرمینل بیس اسٹیشن تک رسائی کی کامیابی کی شرح کو بہتر بنانے کے لیے ایک گراؤنڈ کپلنگ رِنگ کا اضافہ کرتی ہے۔

ہم آہنگ سامان

NB-IoT اینٹینا IoT ٹرمینلز کے لیے ڈیزائن کیا گیا ہے جس میں دھاتی کیبنٹ کے تحفظ اور طویل مدتی آؤٹ ڈور آپریشن کی ضرورت ہوتی ہے۔ یہ شہری، تجارتی اور صنعتی آلات کے لیے موزوں ہے:

1. سمارٹ ریموٹ ٹرانسمیشن واٹر میٹر کیبنٹ

میونسپل پانی اور گیس کا سامان، گیس جمع کرنے کے خانے، پائپ لائن پریشر کی نگرانی اور کنٹرول کیبنٹ، اور آن لائن پانی کے معیار کی نگرانی کا سامان۔

2. سمارٹ پاور اور صنعتی کنٹرول کا سامان

آؤٹ ڈور پاور اکٹھا کرنے والی الماریاں، کم وولٹیج ڈسٹری بیوشن مانیٹرنگ ٹرمینلز، فوٹو وولٹک انرجی سٹوریج انٹیگریٹڈ کنٹرول کیبینٹ، اور بجلی کے میٹر کنسنٹریٹرز۔

3. اسمارٹ سٹی سیکیورٹی کا سامان

روڈ ڈسٹ مانیٹرنگ بکس، ماحولیاتی اور موسم کی نگرانی کرنے والے اسٹیشن، پارکنگ بیریئر کنٹرول کیبینٹ، اور آؤٹ ڈور اسٹریٹ لیمپ سمارٹ کنٹرولرز۔

4. صنعتی آٹومیشن ٹرمینلز

فیکٹری ورکشاپ ڈیٹا ایکوزیشن کنٹرول بکس، گودام لاجسٹکس پوزیشننگ ٹرمینلز، اور آلات کی غلطی وائرلیس الارم کیبنٹ۔

5. زرعی IoT کا سامان

کھیت کی مٹی کی نگرانی کرنے والی الماریاں، آبی زراعت کے پانی کی کوالٹی کنٹرول کیبنٹ، اور گرین ہاؤس ماحول سے مربوط نگرانی کا سامان۔

تفصیلی تکنیکی پیرامیٹرز کی میز

عمومی سوالات کا سیکشن

Q1: کیا بیرونی NB-IoT اینٹینا کی کیبل کی لمبائی اور کنیکٹر کو تبدیل کیا جا سکتا ہے؟

A: ہاں۔ معیاری ماڈلز 1.5m سے 10m تک سماکشی کیبل کی لمبائی کو سپورٹ کرتے ہیں۔ SMA، IPEX، اور N جیسے کنیکٹرز کو ضروریات کے مطابق تبدیل کیا جا سکتا ہے۔ بلک آرڈرز حسب ضرورت شیل رنگوں اور لوگو سلک اسکرین پرنٹنگ کو بھی سپورٹ کرتے ہیں۔

Q2: کیا یہ بیرونی NB اینٹینا ایک ہی وقت میں چائنا موبائل، چائنا یونی کام، اور چائنا ٹیلی کام این بی کارڈز کے ساتھ مطابقت رکھتا ہے؟

A: ہاں۔ اینٹینا مکمل 700–960MHz NB-IoT فریکوئنسی بینڈ کا احاطہ کرتا ہے اور تین بڑے آپریٹرز کے NB نیٹ ورکس کے ساتھ مطابقت رکھتا ہے۔ مختلف فریکوئنسی بینڈز کے لیے الگ الگ ورژن خریدنے کی ضرورت نہیں ہے۔

Q3: جب کابینہ کی اندرونی جگہ محدود ہو تو کیا تار موڑنے سے اینٹینا سگنل متاثر ہوگا؟

A: کیبل کو بڑے موڑنے والے رداس کے ساتھ آہستہ سے موڑا جا سکتا ہے، لیکن 90 ڈگری موڑنے اور بار بار فولڈنگ سے گریز کرنا چاہیے۔ تنصیب کے دوران، کیبل کو ممکنہ حد تک سیدھا رکھیں اور مداخلت کے ذرائع جیسے کہ پاور سپلائیز اور فریکوئنسی کنورٹرز سے دور رکھیں تاکہ سگنل کی نمایاں کمی کو روکا جا سکے۔

Q4: کیا ساحلی نمک کے اسپرے ماحول میں طویل مدتی استعمال کے دوران اینٹینا کے دھاتی نٹ کو زنگ لگنے کا خطرہ ہے؟

A: نہیں، اینٹینا لاکنگ نٹ غیر زنگ آلود ایلومینیم مرکب سے بنا ہے اور اس نے 48 گھنٹے کا نمک سپرے ٹیسٹ پاس کیا ہے۔ ساحلی علاقوں میں طویل مدتی بیرونی استعمال کے دوران یہ زنگ یا جمنگ کا شکار نہیں ہوتا ہے۔ انتہائی سنکنرن ماحول کے لیے، اپنی مرضی کے مطابق اینٹی سنکنرن حل کے لیے انجینئرز سے مشورہ کیا جا سکتا ہے۔
