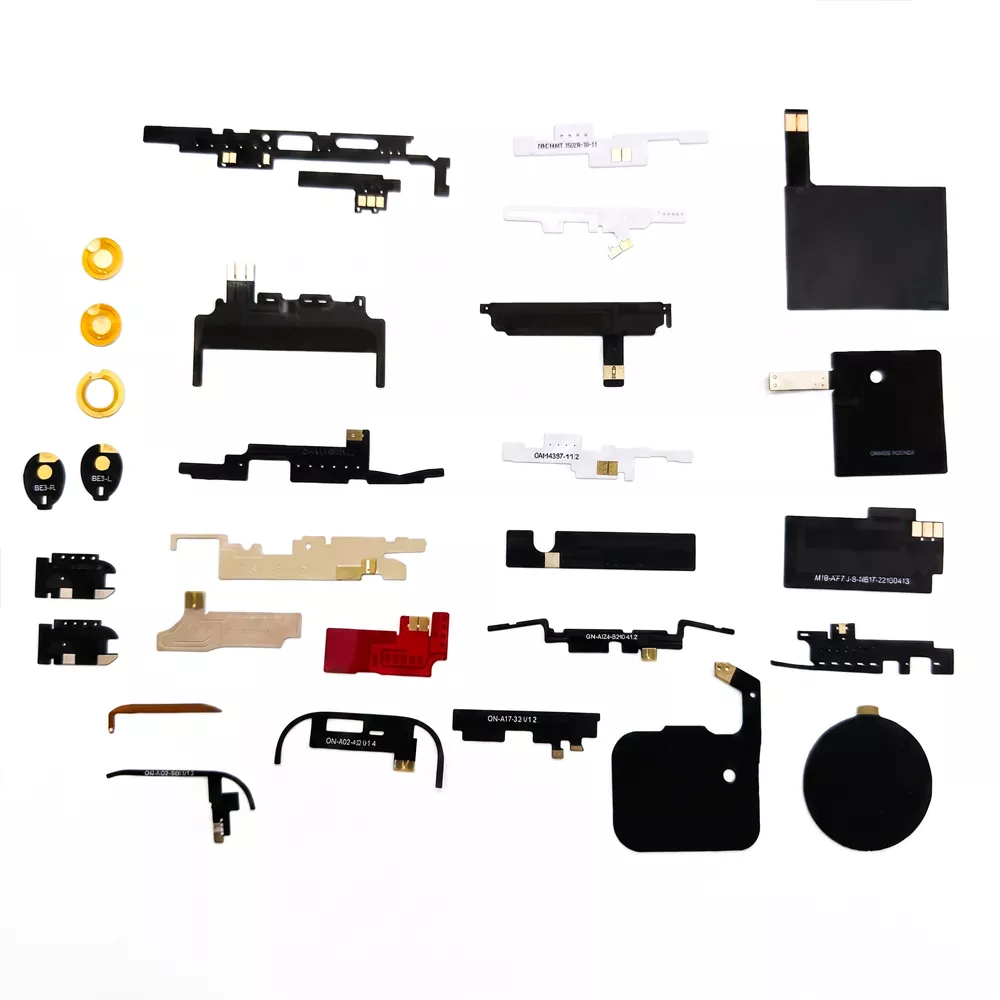

لچکدار پرنٹ شدہ سرکٹ اینٹینا (FPC)

ایف پی سی اینٹینا کیا ہے؟

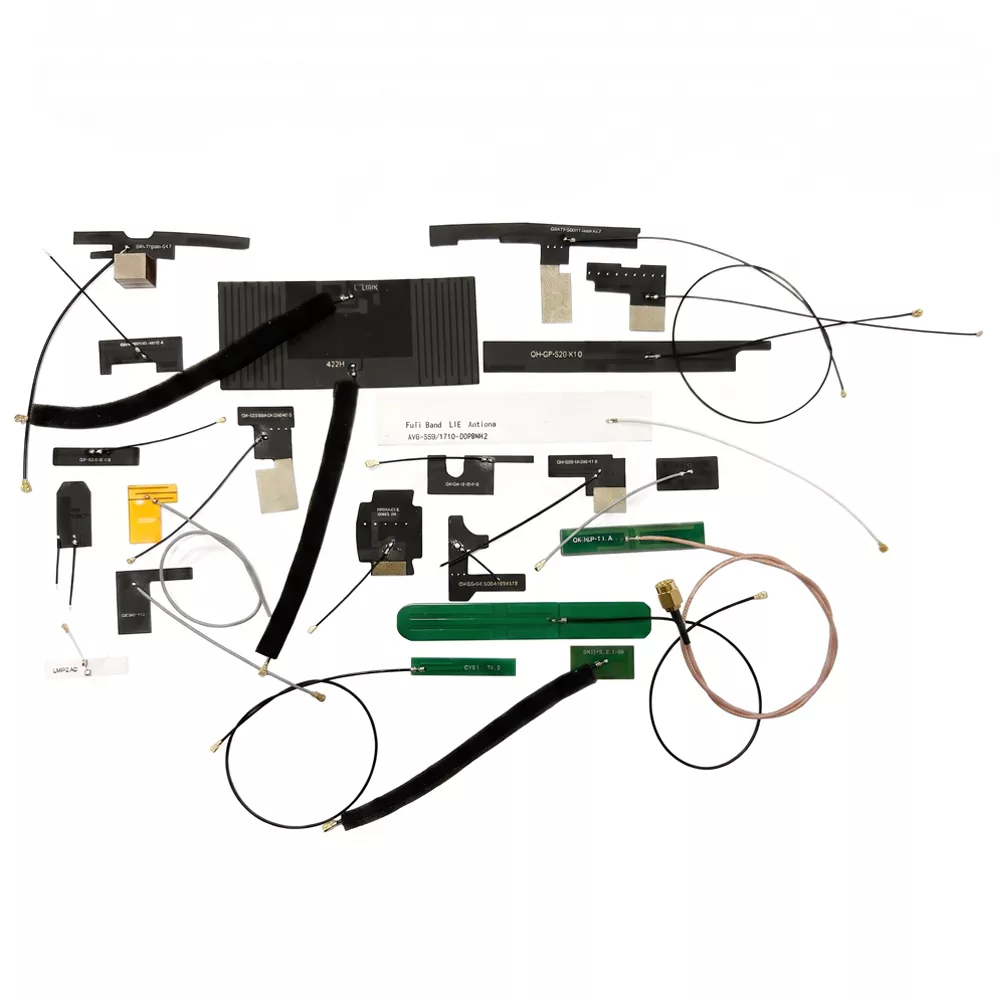

ایک ایف پی سی اینٹینا، یا لچکدار پرنٹ شدہ سرکٹ اینٹینا (ایف پی سی)، لچکدار PI اور PET فلموں کو اس کے سبسٹریٹ کے طور پر استعمال کرتا ہے اور اینٹینا سرکٹس بنانے کے لیے اینچنگ اور پرنٹنگ کے ذریعے من گھڑت ہے۔ اس میں ہلکی پھلکی، پتلی، لچکدار، اور موڑنے کے قابل خصوصیات ہیں، جو اسے خمیدہ سطحوں کے مطابق کرنے کی اجازت دیتی ہیں۔ اس کی موٹائی 0.03 سے 0.2 ملی میٹر تک ہے، اور اس کا وزن 1 گرام سے کم ہے۔ اینٹینا وائرلیس سگنلز کو منتقل اور وصول کر سکتا ہے اور پروٹوکول کے ساتھ مطابقت رکھتا ہے جس میں وائی فائی، بلوٹوتھ، GPS، 4G/5G، GNSS، NB-IoT، اور LoRa، 2.4 GHz، 5 GHz، اور 5.8 GHz فریکوئنسی بینڈ شامل ہیں۔ Qianmu کمیونیکیشنز ایک پیشہ ور ایف پی سی اینٹینا تیار کرنے والا ادارہ ہے جس میں صنعت کا برسوں کا گہرا تجربہ ہے۔ ہم تین مائیکرو ویو اینیکوک چیمبرز سے لیس ہیں اور ہمارے پاس دس سے زیادہ وقف R&D اہلکار ہیں، جو ہمیں ون اسٹاپ سروسز فراہم کرنے کے قابل بناتے ہیں—اینٹینا سلوشن ڈیزائن سے لے کر بڑے پیمانے پر پیداوار تک۔

کلیدی فروخت پوائنٹ

انتہائی پتلا اور لچکدار، خلا میں مفت۔

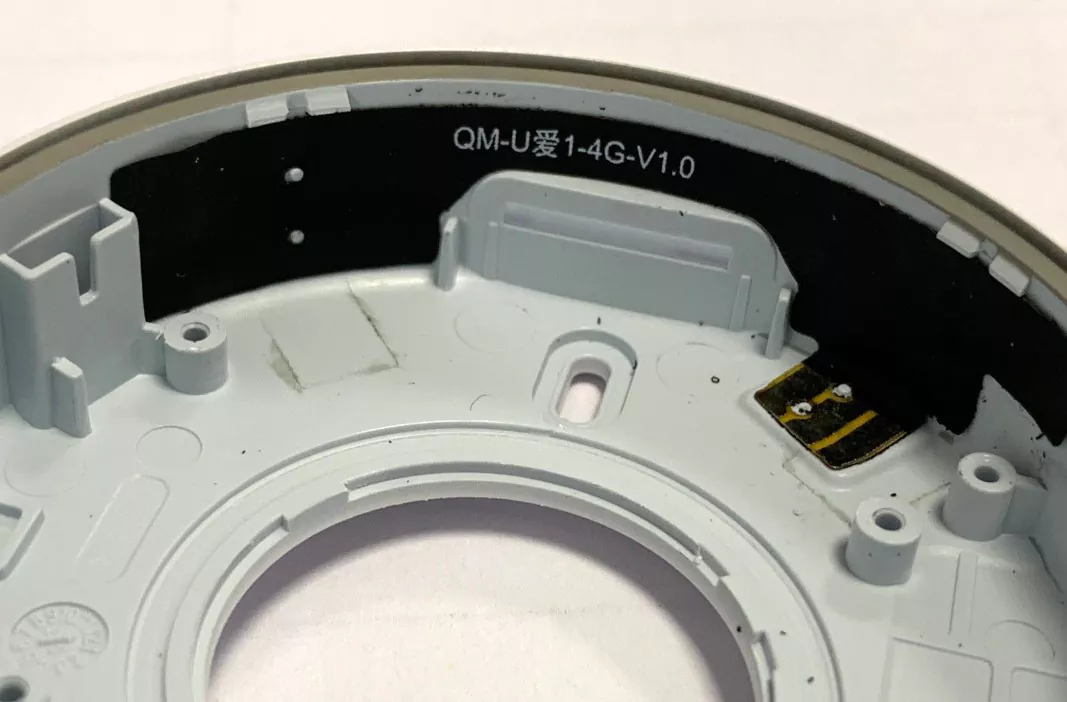

لچکدار پرنٹ شدہ سرکٹ انٹینا (FPC) کی موٹائی صرف 0.03–0.2 ملی میٹر ہے اور اسے من مانی طور پر موڑا یا فولڈ کیا جا سکتا ہے۔ اسے آلے کے اندر گہا کی اندرونی دیوار کے ساتھ 90° مڑا جا سکتا ہے، مختلف پیچیدہ ساختی ڈیزائنوں کے ساتھ بالکل ڈھل جاتا ہے۔

ملٹی بینڈ وائیڈ بینڈ کوریج

4G/5G، فل بینڈ وائی فائی، بلوٹوتھ، GPS/GNSS، LoRa، اور NFC سمیت متعدد کمیونیکیشن پروٹوکول کو سپورٹ کرتا ہے۔ ایک سنگل چپ FPC اینٹینا 700 MHz سے 2700 MHz تک کے فریکوئنسی بینڈ کا احاطہ کر سکتا ہے—یا اس سے بھی زیادہ وسیع۔

ہلکا پھلکا ڈیزائن

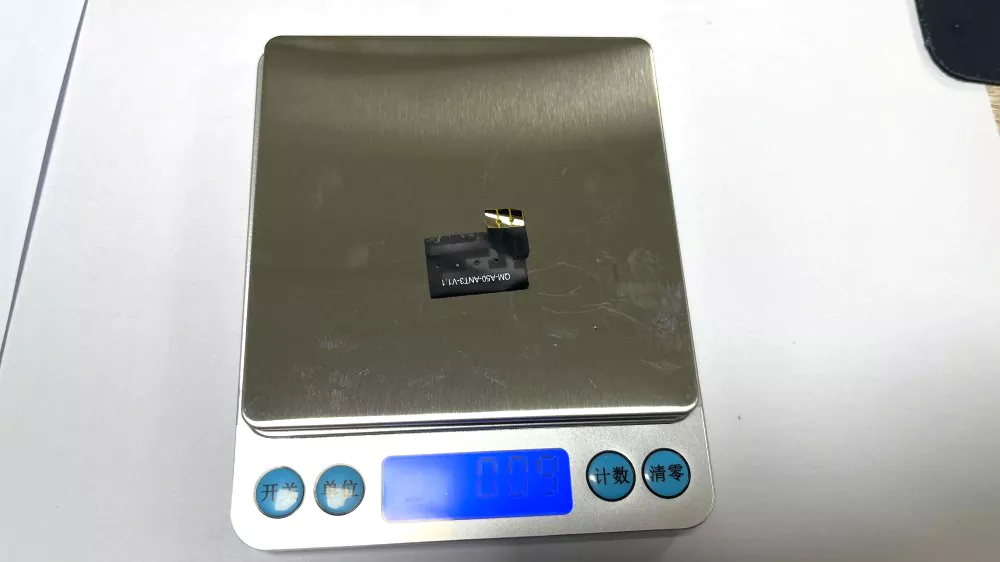

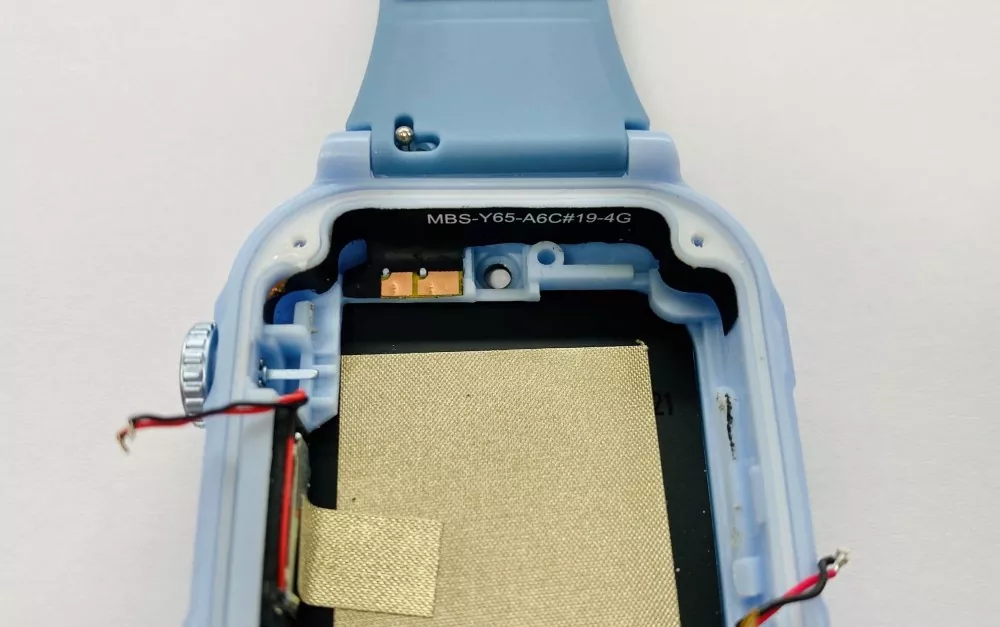

FPC اینٹینا کا وزن 1 گرام سے کم ہے۔ روایتی دھاتی اینٹینا سے 50% زیادہ ہلکا ہے۔ وزن کے لحاظ سے حساس مصنوعات جیسے پہننے کے قابل آلات اور ڈرونز کے لیے، FPC اینٹینا بہترین انتخاب ہیں۔

باکس سے باہر استعمال کرنے کے لیے تیار، جمع کرنا آسان ہے۔

2 منٹ میں فوری چھلکے اور اسٹک اسمبلی کے لیے معیاری 3M 300LSE چپکنے والی بیکنگ کی خصوصیات۔ IPEX، U.FL، MHF4، اور دیگر کنیکٹر کے اختیارات کے ساتھ دستیاب ہے۔

اینٹینا کی تنصیب کے لیے اہم نوٹس

1. دھاتی سطحوں سے دور رکھیں

اینٹینا کو براہ راست دھات کی سطحوں پر یا اس کے قریب نصب نہ کریں، کیونکہ اس سے مائبادی کی مماثلت متاثر ہو سکتی ہے، تابکاری کا نمونہ تبدیل ہو سکتا ہے، اور اینٹینا کی مجموعی کارکردگی کم ہو سکتی ہے۔

2. ضرورت سے زیادہ موڑنے سے پرہیز کریں۔

انسٹالیشن کے دوران اینٹینا کو زیادہ موڑ یا فولڈ نہ کریں، کیونکہ حد سے زیادہ خرابی اندرونی کنڈکٹر کو نقصان پہنچا سکتی ہے اور RF کی کارکردگی کو منفی طور پر متاثر کر سکتی ہے۔

3. محفوظ تنصیب کو یقینی بنائیں

انٹینا کو تنصیب کے دوران مضبوطی سے اور یکساں طور پر درست کریں تاکہ تابکاری کی کارکردگی اور سگنل کے استحکام کو متاثر کرنے والی اخترتی کو روک سکے۔

4. اینٹینا کے ارد گرد کافی کلیئرنس برقرار رکھیں

اینٹینا کے اوپر اور دونوں طرف کم از کم 5 ملی میٹر کلیئرنس برقرار رکھیں۔ بہترین کارکردگی کو یقینی بنانے کے لیے اینٹینا کے قریب دھاتی اجزاء، تیز رفتار سگنل کے نشانات یا تانبے کے بڑے حصے رکھنے سے گریز کریں۔

5. اسمبلی کے دوران دیکھ بھال کے ساتھ ہینڈل

اگرچہ اینٹینا ایک لچکدار ڈھانچہ کی خصوصیات رکھتا ہے، FPC مواد میں محدود میکانکی طاقت ہے۔ تنصیب اور اسمبلی کے دوران ضرورت سے زیادہ کھینچنے، گھمانے، یا اثر سے گریز کریں۔

6. خشک ماحول میں اسٹور کریں۔

اینٹینا کو زیادہ درجہ حرارت یا زیادہ نمی والے ماحول میں ذخیرہ کرنے سے گریز کریں۔ مستحکم برقی کارکردگی اور طویل مدتی وشوسنییتا کو برقرار رکھنے کے لیے مصنوعات کو خشک رکھیں۔

کوالٹی کنٹرول اور ٹیسٹنگ

Qianmu کمیونیکیشنز مینوفیکچرنگ کے پورے عمل میں سخت کوالٹی مینجمنٹ کا اطلاق کرتا ہے، جس میں خام مال کی جانچ، پیداوار کی نگرانی، اور تیار شدہ مصنوعات کی جانچ شامل ہے۔

آنے والے مواد کا معائنہ

تمام آنے والے مواد، بشمول FPC سبسٹریٹس، تانبے کے ورق، چپکنے والے، اور کنیکٹر، بھروسے اور مستقل مزاجی کو یقینی بنانے کے لیے سخت معیار کے معائنہ سے گزرتے ہیں۔

AOI آپٹیکل معائنہ

آٹومیٹڈ آپٹیکل انسپیکشن (AOI) کا استعمال اینٹینا سرکٹ روٹنگ کی درستگی، سولڈر جوائنٹ کوالٹی، اور پروڈکٹ کی ظاہری شکل کی تصدیق کے لیے کیا جاتا ہے تاکہ مینوفیکچرنگ کے نقائص کو روکا جا سکے۔

آر ایف پرفارمنس ٹیسٹنگ

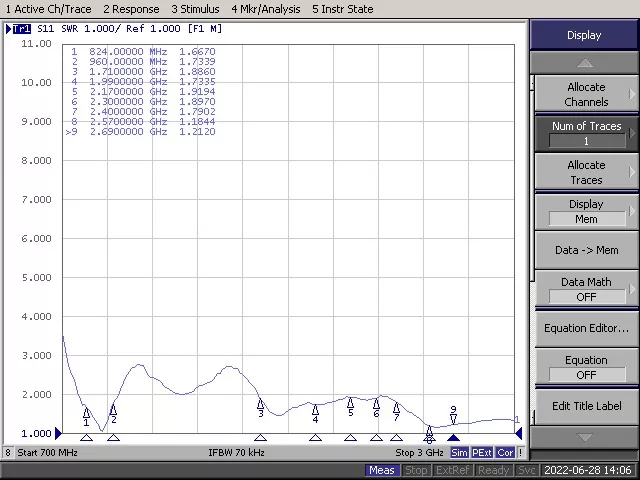

کلیدی RF پیرامیٹرز، بشمول وولٹیج سٹینڈ ویو ریشو (VSWR)، گین، اور ریڈی ایشن پیٹرن، کو ایک پیشہ ور ڈارک روم ماحول میں جانچا جاتا ہے تاکہ یہ یقینی بنایا جا سکے کہ اینٹینا کی کارکردگی ضروریات کو پورا کرتی ہے۔

ماحولیاتی اعتبار کی جانچ

اینٹینا مختلف قابل اعتماد ٹیسٹوں سے گزرتے ہیں، بشمول اعلی اور کم درجہ حرارت سائیکلنگ ٹیسٹ، نمی ٹیسٹ، موڑنے والی زندگی کے ٹیسٹ، اور دیگر ماحولیاتی تشخیص۔

بیچ مستقل مزاجی کا انتظام

سخت پروڈکشن کنٹرول ہر پروڈکٹ بیچ میں مستقل کارکردگی اور مستحکم معیار کو یقینی بناتا ہے۔

پیشہ ورانہ اینٹینا مینوفیکچرنگ کا تجربہ

دو دہائیوں سے زیادہ عرصے سے، Qianmu کمیونیکیشنز وائرلیس کمیونیکیشن ٹرمینل اینٹینا کی R&D، پیداوار اور فروخت پر توجہ مرکوز کرتے ہوئے ٹرمینل اینٹینا انڈسٹری کے لیے وقف ہے۔ ہماری مصنوعات موبائل کمیونیکیشن ڈیوائسز میں بڑے پیمانے پر استعمال ہوتی ہیں، بشمول اسمارٹ فونز، ٹیبلیٹ، موبائل پیمنٹ سسٹم، ڈرون، وائرلیس چارجنگ ڈیوائسز، آٹوموبائلز، بیس اسٹیشنز اور پہننے کے قابل آلات۔

ایف پی سی اینٹینا کا انتخاب کیسے کریں۔

1. آپریٹنگ فریکوئنسی کی تصدیق کریں۔

آپ کے آلے کو مطلوبہ وائرلیس ٹیکنالوجیز کی شناخت کریں، جیسے کہ 4G/LTE، 5G، Wi-Fi، بلوٹوتھ، GNSS، LoRa، یا NFC۔ ایک اینٹینا منتخب کریں جو تمام مطلوبہ فریکوئنسی بینڈ کو سپورٹ کرتا ہو۔

2. دستیاب تنصیب کی جگہ کا اندازہ کریں۔

ڈیوائس کے اندر دستیاب جگہ کی پیمائش کریں، بشمول لمبائی، چوڑائی، اور تنصیب کی پوزیشن۔ ان کی لچکدار ساخت اور حسب ضرورت طول و عرض کی بدولت، ایف پی سی اینٹینا کمپیکٹ یا بے قاعدہ شکل والے انکلوژرز کے لیے اچھی طرح موزوں ہیں۔

3. RF کنیکٹر کی قسم کی تصدیق کریں۔

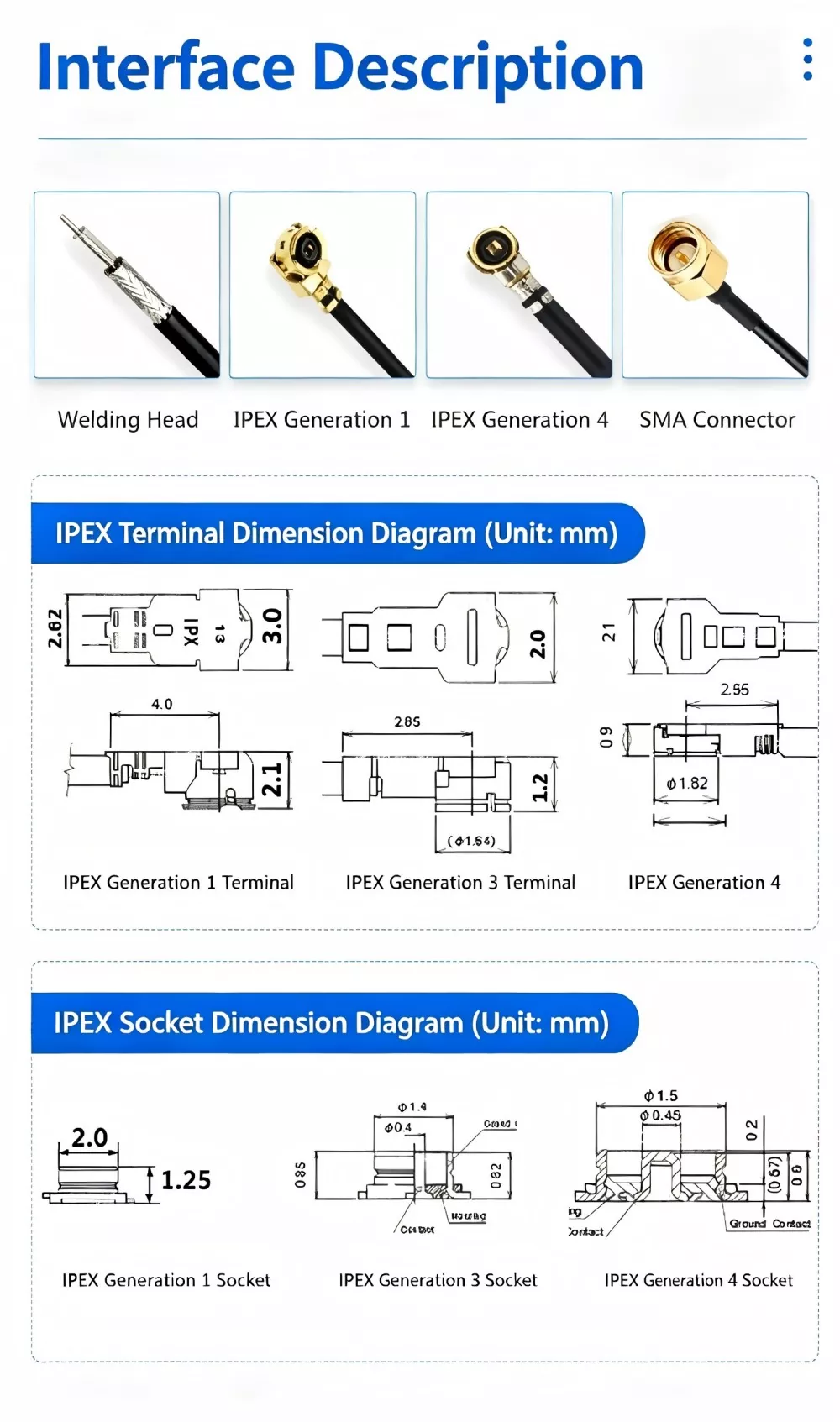

PCB پر استعمال ہونے والے RF کنیکٹر کو چیک کریں، جیسے IPEX، U.FL، یا MHF4۔ قابل اعتماد RF کارکردگی کو یقینی بنانے کے لیے اینٹینا کنیکٹر کا ماڈیول انٹرفیس سے مماثل ہونا چاہیے۔

4. کلیدی RF پیرامیٹرز کا جائزہ لیں۔

· حاصل کریں: ایپلیکیشن اور انسٹالیشن کے ماحول کی بنیاد پر ایک مناسب فائدہ کا انتخاب کریں۔

· VSWR: 2.0 سے نیچے کی قدر عام طور پر اچھی رکاوٹ کے میچنگ کے لیے تجویز کی جاتی ہے۔

· کارکردگی: اعلی کارکردگی ٹرانسمیشن کی کارکردگی اور وصول کنندہ کی حساسیت کو بہتر بنانے میں مدد کرتی ہے۔

· رکاوٹ: معیاری RF رکاوٹ 50Ω ہے اور اسے RF ماڈیول سے مماثل ہونا چاہئے۔

5. حسب ضرورت کے اختیارات پر غور کریں۔

اگر معیاری پروڈکٹس آپ کے ڈیزائن کے تقاضوں کو پورا نہیں کرتے ہیں، تو ایک FPC اینٹینا بنانے والا منتخب کریں جو حسب ضرورت خدمات فراہم کرتا ہو، بشمول اینٹینا کے طول و عرض، کیبل کی لمبائی، کنیکٹر کی قسم، اور RF ٹیوننگ۔

6. سپلائر کی صلاحیتوں کا اندازہ کریں۔

ایک قائم شدہ کوالٹی مینجمنٹ سسٹم، RF انجینئرنگ کی مہارت، اور قابل اعتماد مینوفیکچرنگ صلاحیتوں کے ساتھ ایک FPC اینٹینا سپلائر منتخب کریں تاکہ مصنوعات کے معیار اور طویل مدتی فراہمی کو یقینی بنایا جا سکے۔

اکثر پوچھے گئے سوالات

Q1: آپ ایف پی سی اینٹینا اور پی سی بی اینٹینا کے درمیان کیسے انتخاب کرتے ہیں؟

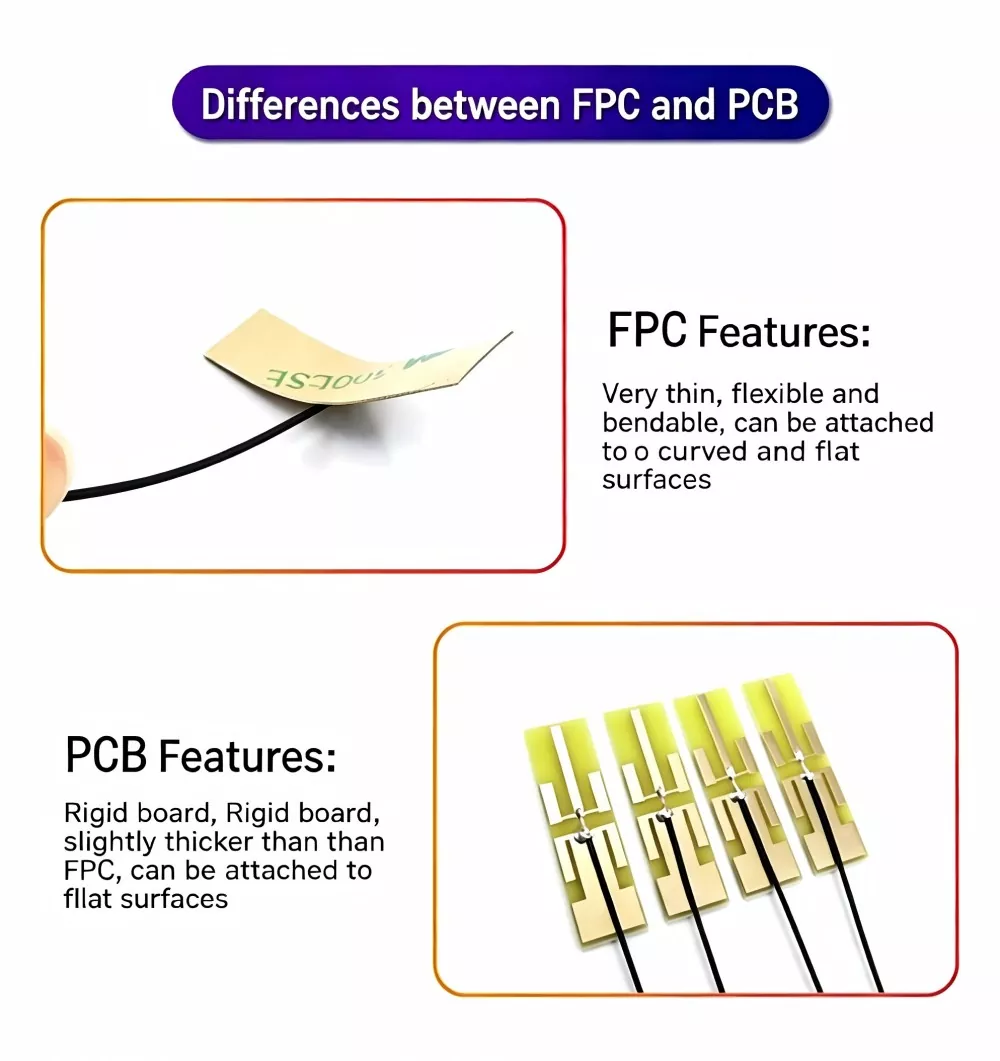

A: FPC لچکدار اور موڑنے کے قابل، خمیدہ، تنگ جگہوں میں فٹ کرنے کے لیے مثالی — ہلکے وزن والے، پتلے آلات کے لیے ترجیح دی جاتی ہے۔ پی سی بی سخت، صرف فلیٹ سطحوں کے لیے موزوں؛ اس اختیار کو منتخب کریں اگر آپ کا بجٹ محدود ہے اور آپ کے پاس کافی جگہ دستیاب ہے۔

Q2: FPC اینٹینا کن فریکوئنسی بینڈز کو سپورٹ کرتا ہے؟

A: Qianmu Communication کے FPC اینٹینا 13.56 MHz NFC سے 6 GHz 5G تک فریکوئنسیوں کا احاطہ کرتے ہیں، وائرلیس ٹیکنالوجیز بشمول 4G/5G، Wi-Fi، بلوٹوتھ، GNSS، LoRa، اور ZigBee کو سپورٹ کرتے ہیں۔

Q3: FPC اینٹینا کا آپریٹنگ درجہ حرارت کیا ہے؟

A: -45℃ سے +85℃، صنعتی استعمال کے معیار پر پورا اترتا ہے۔

Q4: IPEX، U.FL، اور MHF4 کنیکٹرز میں کیا فرق ہے؟

A: سبھی چھوٹے RF کنیکٹر ہیں، جس کے طول و عرض U.FL > MHF4 ہیں۔ MHF4 اس سے بھی چھوٹا ہے اور عام طور پر 5G ایپلی کیشنز میں استعمال ہوتا ہے۔ اپنے مدر بورڈ کے انٹرفیس کی خصوصیات کی بنیاد پر صرف کنیکٹر کو منتخب کریں۔

Q5: کیا یہ چھوٹے بیچ کی تخصیص کی حمایت کرتا ہے؟

A: ہم سپورٹ پیش کرتے ہیں اور آرڈر کے پورے عمل کو سنبھال سکتے ہیں- اسکیم ڈیزائن اور پروٹو ٹائپنگ سے لے کر چھوٹے اور بڑے پیمانے پر پیداوار تک۔
