ایف پی سی بمقابلہ پی سی بی اینٹینا: کومپیکٹ الیکٹرانک آلات کے لیے کلیدی فرق

ایک کمپیکٹ الیکٹرانک ڈیوائس کے لیے اینٹینا کا انتخاب کرنے میں کسی ایسے جزو کو تلاش کرنے سے زیادہ شامل ہے جو دستیاب جگہ کے مطابق ہو۔ اینٹینا کو آلہ کے PCB لے آؤٹ، انکلوژر، آپریٹنگ فریکوئنسی، اور ارد گرد کے اجزاء کے ساتھ کام کرنا چاہیے۔

ایف پی سی اینٹینا اور پی سی بی اینٹینا ایمبیڈڈ وائرلیس ڈیزائن کے لیے دو اختیارات ہیں۔ دونوں کو کمپیکٹ الیکٹرانکس میں استعمال کیا جا سکتا ہے، لیکن وہ تعمیر، تنصیب کی ضروریات اور مینوفیکچرنگ کے عمل میں کیسے فٹ ہوتے ہیں میں مختلف ہیں۔

IoT ڈیوائسز، ٹیبلٹس، پہننے کے قابل الیکٹرانکس، اور وائرلیس ٹرمینلز تیار کرنے والے انجینئرز کے لیے، ان اختلافات کو جلد سمجھنا پروٹو ٹائپنگ کے دوران ڈیزائن کی غیر ضروری تبدیلیوں سے بچنے میں مدد کر سکتا ہے۔

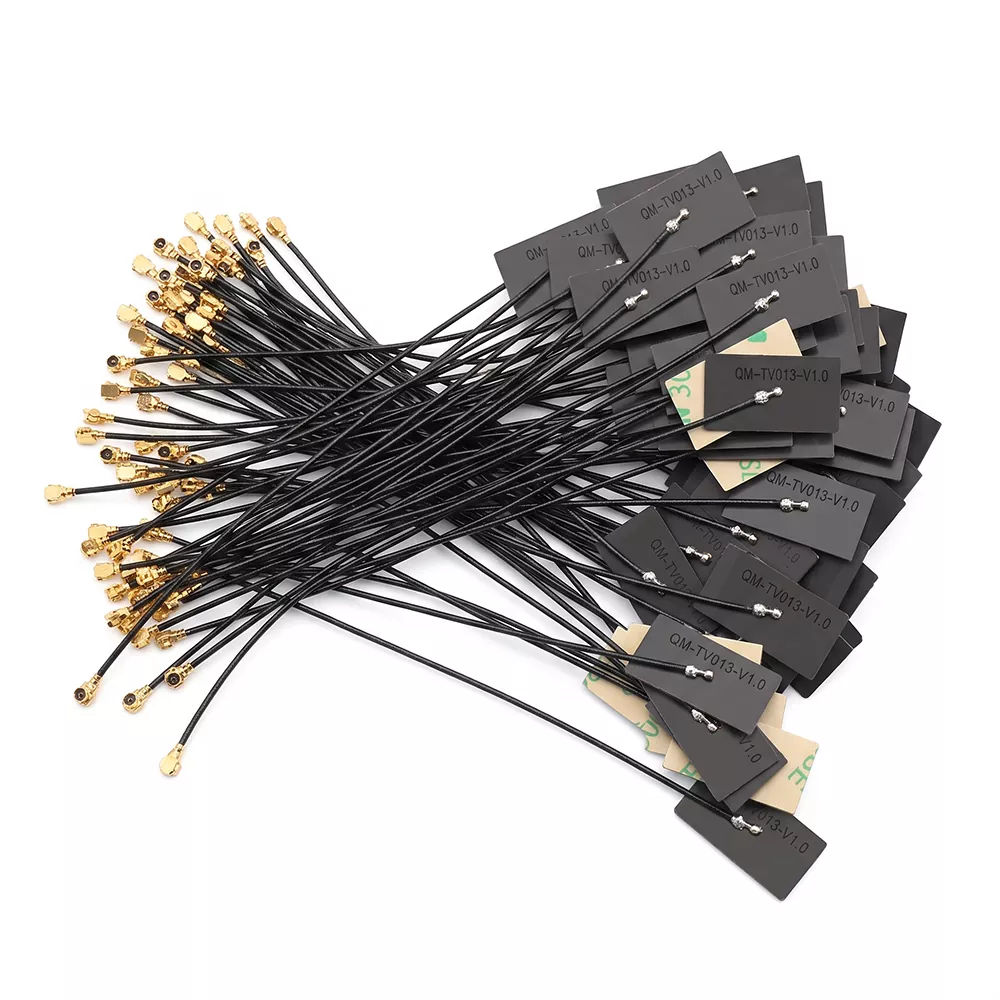

ایف پی سی اینٹینا کیا ہے؟

ایک FPC اینٹینا ایک لچکدار پرنٹ شدہ سرکٹ سبسٹریٹ پر کنڈکٹو پیٹرن کا استعمال کرتا ہے۔ اس کی پتلی ساخت اسے مناسب تنگ جگہوں پر یا الیکٹرانک انکلوژر کے اندر مخصوص خمیدہ سطحوں کے ساتھ نصب کرنے کی اجازت دیتی ہے۔

یہ اس وقت مفید ہو سکتا ہے جب مین پی سی بی اینٹینا کے لیے کافی مناسب جگہ فراہم نہیں کرتا ہے یا جب ڈیوائس ہاؤسنگ کو مختلف ماؤنٹنگ پوزیشن کی ضرورت ہوتی ہے۔

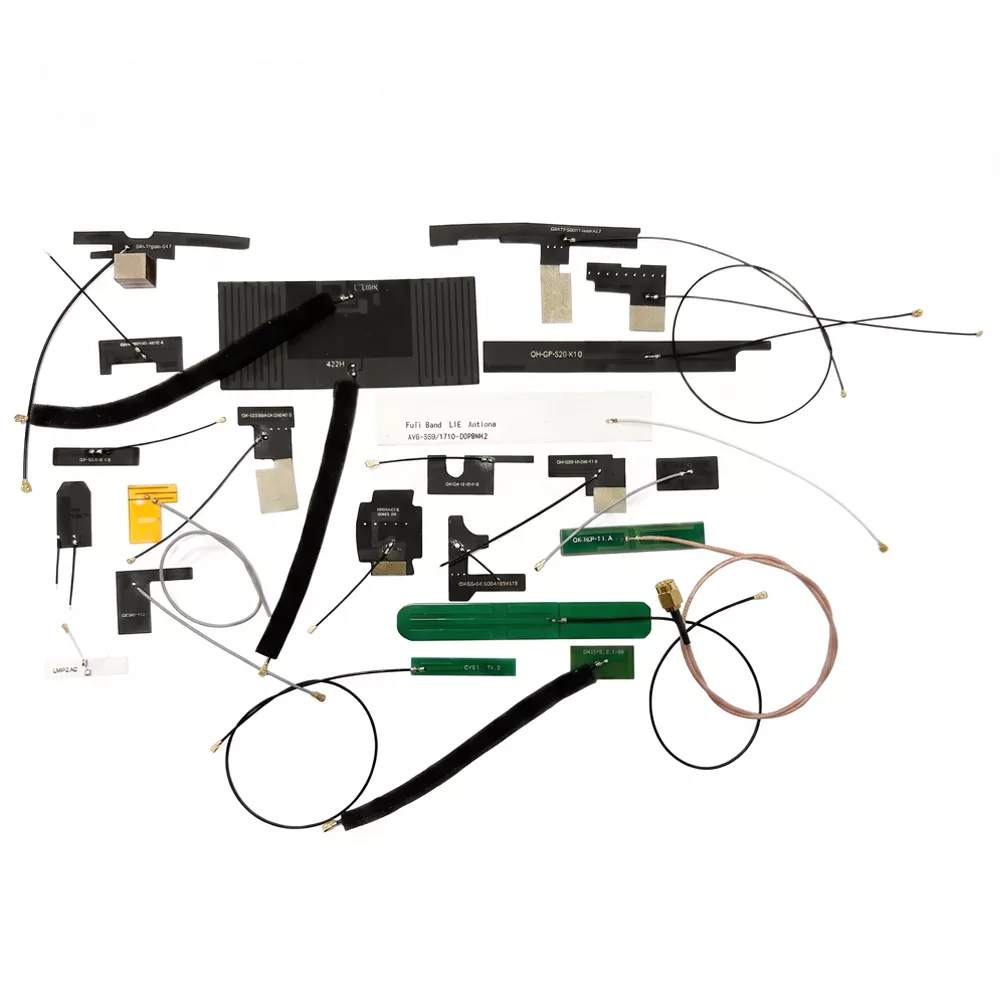

عام ایپلی کیشنز میں پہننے کے قابل الیکٹرانکس، ہینڈ ہیلڈ ٹرمینلز، پورٹیبل ڈیوائسز، اور کمپیکٹ IoT آلات شامل ہیں۔ دیایف پی سی اینٹینا رینجQianmu سے مختلف وائرلیس ایپلی کیشنز کے لیے بلٹ ان اینٹینا سلوشنز کا احاطہ کرتا ہے، جس میں ڈیوائس کی ضروریات کے مطابق تصریحات کا انتخاب کیا گیا ہے۔

ایف پی سی اینٹینا کا جائزہ لیتے وقت، انجینئرز کو اس کے طول و عرض، آپریٹنگ فریکوئنسی، کیبل اور کنیکٹر کے اختیارات، بڑھنے کا طریقہ، اور قریبی دھاتی اجزاء سے کلیئرنس کو چیک کرنا چاہیے۔

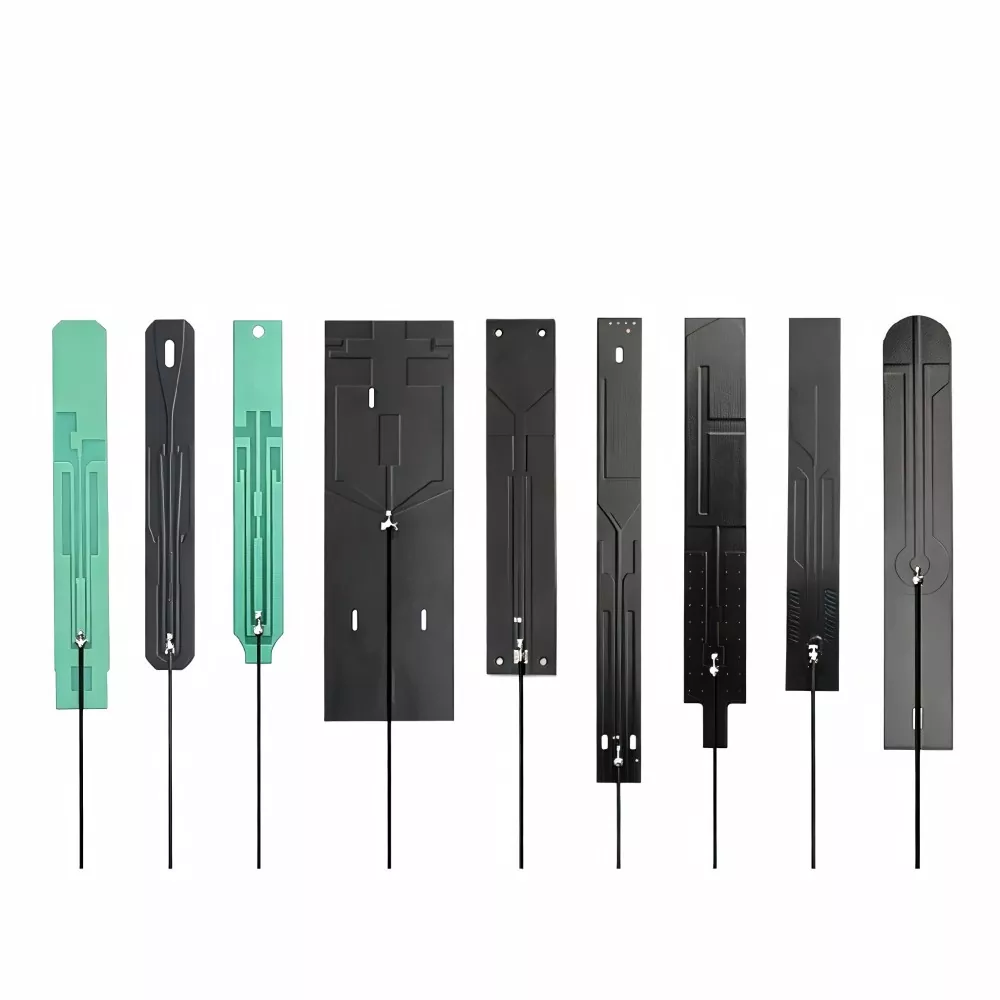

پی سی بی اینٹینا کیا ہے؟

ایک پی سی بی اینٹینا ایک پرنٹ شدہ سرکٹ بورڈ پر کنڈکٹو پیٹرن سے بنتا ہے۔ ڈیزائن پر منحصر ہے، یہ مرکزی پی سی بی میں ضم کیا جا سکتا ہے یا ایک وقف شدہ بورڈ پر رکھا جا سکتا ہے.

جب سرکٹ بورڈ میں ریڈیٹنگ عنصر اور اس کی مطلوبہ کلیئرنس کے لیے کافی جگہ ہو تو یہ نقطہ نظر ایک الگ اینٹینا جزو کی ضرورت کو کم کر سکتا ہے۔ یہ اکثر وائرلیس ماڈیولز، IoT کنٹرولرز، سمارٹ ہوم آلات، اور نسبتاً مستحکم بورڈ لے آؤٹ کے ساتھ دیگر مصنوعات کے لیے سمجھا جاتا ہے۔

تاہم، ایک PCB اینٹینا خود بخود کم لاگت یا بہتر کارکردگی کا اختیار نہیں ہے۔ اس کے نتائج کا انحصار اینٹینا جیومیٹری، زمینی جہاز، بورڈ کے مواد، قریبی اجزاء، اور آخری دیوار پر ہوتا ہے۔

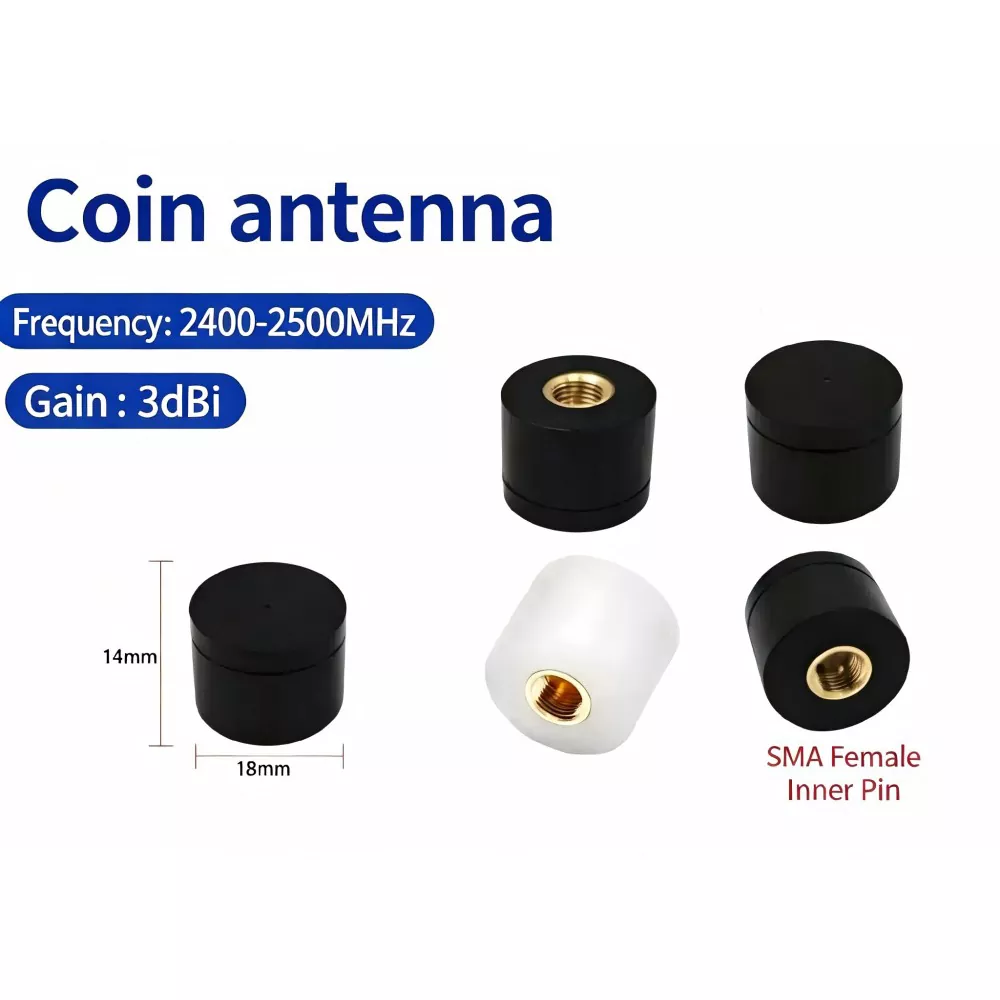

Qianmu کیبلٹ میں اینٹینا حلمختلف آلات کے ڈھانچے کے لیے FPC پر مبنی اور PCB سے مربوط دونوں طریقے شامل ہیں۔

ایف پی سی اینٹینا بمقابلہ پی سی بی اینٹینا: کلیدی فرق

عملی فرق یہ ہے کہ ہر اینٹینا پروڈکٹ میں کس طرح فٹ بیٹھتا ہے۔ ایک ایف پی سی اینٹینا جگہ کا تعین کرنے میں زیادہ آزادی فراہم کرتا ہے، جبکہ پی سی بی اینٹینا انضمام کو آسان بنا سکتا ہے جب سرکٹ بورڈ کو اس کے ارد گرد ڈیزائن کیا گیا ہو۔

کوئی بھی قسم مطلوبہ ڈیوائس میں جانچ کے بغیر وائرلیس کی بہتر کارکردگی کی ضمانت نہیں دیتی ہے۔

1. تنصیب کی جگہ اور مکینیکل ڈیزائن

دستیاب جگہ اکثر تشخیص کرنے کا پہلا عنصر ہوتا ہے۔

ایک FPC اینٹینا ایک دیوار کے ساتھ یا ایک تنگ اندرونی علاقے کے اندر رکھا جا سکتا ہے، بشرطیکہ اینٹینا کے موڑنے کی حد، بڑھتے ہوئے حالات، اور برقی ضروریات کا احترام کیا جائے۔ یہ ان آلات میں مفید ہو سکتا ہے جہاں بیٹری، ڈسپلے، اور مین بورڈ زیادہ تر دستیاب جگہ پر قبضہ کرتے ہیں۔

ایک پی سی بی اینٹینا کو سرکٹ بورڈ پر مناسب جگہ کی ضرورت ہوتی ہے۔ اس کی ترتیب میں ریڈیٹنگ عنصر، زمینی جہاز، اور دیگر اجزاء سے کلیئرنس کا حساب ہونا چاہیے۔

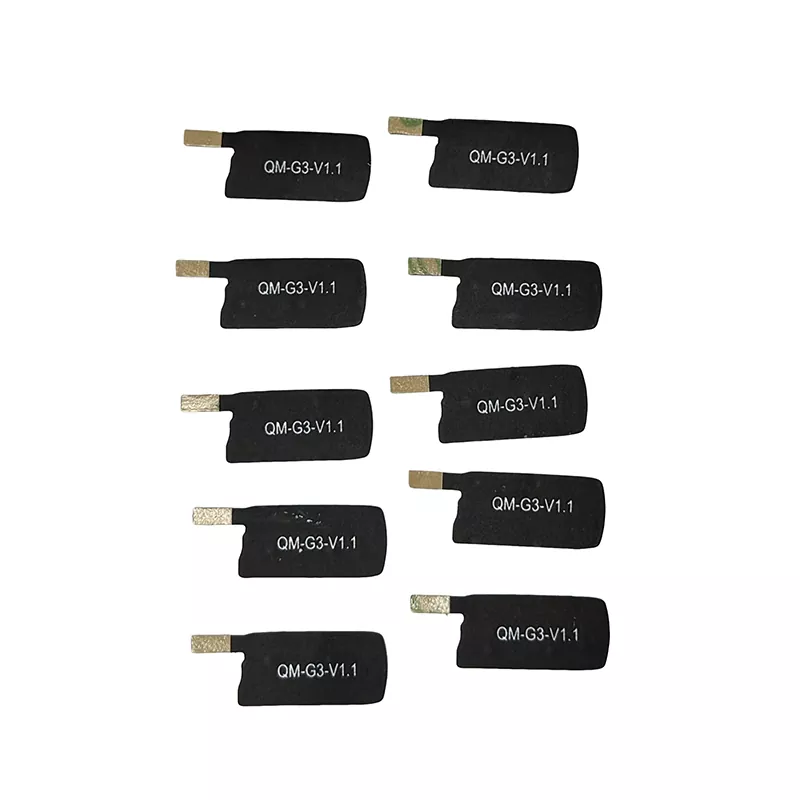

مثال کے طور پر، ایک مضبوطی سے بھری اندرونی ترتیب کے ساتھ ایک ٹیبلیٹ لچکدار اینٹینا کا جائزہ لینے سے فائدہ اٹھا سکتا ہے جسے ہجوم والے علاقوں سے دور رکھا جا سکتا ہے۔ Qianmu کیالٹرا پتلا ایف پی سی ٹیبلٹ اینٹینااس قسم کے انضمام کا جائزہ لیتے وقت جائزہ لینے کے لیے ایک متعلقہ پروڈکٹ ہے۔

حتمی انتخاب صرف انٹینا کے طول و عرض کے بجائے مکمل مکینیکل ڈیزائن پر مبنی ہونا چاہیے۔

2. آر ایف کی کارکردگی اور سگنل استحکام

ایک لچکدار اینٹینا خود بخود مضبوط استقبال فراہم نہیں کرتا ہے، اور پی سی بی سے مربوط اینٹینا ضروری نہیں کہ زیادہ مستحکم ہو۔

کارکردگی کا انحصار آپریٹنگ فریکوئنسی، اینٹینا جیومیٹری، امپیڈنس میچنگ، گراؤنڈ ریفرنس، انکلوژر میٹریل اور ارد گرد کے اجزاء پر ہوتا ہے۔ بیٹریاں، دھاتی بریکٹ، ڈسپلے، اور کیبل سب انسٹال کردہ اینٹینا کو متاثر کر سکتے ہیں۔

اینٹینا کو منتخب کرنے سے پہلے، انجینئرز کو درج ذیل پیرامیٹرز کی تصدیق کرنی چاہیے:

• آپریٹنگ فریکوئنسی اور مطلوبہ بینڈوتھ

• رکاوٹ اور VSWR

• حاصل اور تابکاری پیٹرن

• گراؤنڈ ہوائی جہاز اور اینٹینا کلیئرنس

• کنیکٹر اور فیڈ کیبل کی ضروریات

• تیار شدہ دیوار میں کارکردگی

کمپیکٹ وائرلیس آلات کے لیے، اصل تنصیب کی پوزیشن میں اینٹینا کی جانچ خاص طور پر اہم ہے۔ اسٹینڈ اسٹون اینٹینا سے حاصل کردہ نتائج حتمی مصنوع میں اینٹینا کے جمع ہونے کے بعد اس کی کارکردگی کی نمائندگی نہیں کرسکتے ہیں۔

3. مینوفیکچرنگ لاگت اور اسمبلی

کل لاگت کا انحصار آلہ کے مکمل ڈیزائن پر ہے، نہ صرف اینٹینا کی قیمت پر۔

ایک PCB اینٹینا الگ الگ اجزاء اور اسمبلی کے مراحل کو کم کر سکتا ہے جب یہ موجودہ بورڈ لے آؤٹ میں فٹ بیٹھتا ہے۔ تاہم، اگر ڈیزائن کو پی سی بی کے طول و عرض، روٹنگ، یا اجزاء کی جگہ میں تبدیلی کی ضرورت ہے، تو یہ تبدیلیاں ترقیاتی کام کو بڑھا سکتی ہیں۔

ایک FPC اینٹینا ایک الگ جزو ہے اور اس کے لیے اضافی فکسنگ میٹریل، کیبل یا کنیکٹر کی ضرورت پڑ سکتی ہے۔ اس کے باوجود یہ زیادہ عملی ہو سکتا ہے جب یہ کسی بڑے پی سی بی یا انکلوژر کو دوبارہ ڈیزائن کرنے سے گریز کرے۔

OEM پروجیکٹس کے لیے، درج ذیل اخراجات کا موازنہ کریں:

• اینٹینا کی تعمیر

• پی سی بی اور انکلوژر میں ترمیم

• کیبلز، کنیکٹر، اور بڑھتے ہوئے مواد

• اسمبلی اور معائنہ

• پروٹو ٹائپ ٹیسٹنگ اور آر ایف ٹیوننگ

• پیداوار کا حجم اور متوقع طلب

یکساں تکنیکی تقاضوں پر مبنی کوٹیشنز کی درخواست کرنا دونوں ٹیکنالوجیز کو ان کے بنیادی اجزاء کی قیمتوں کے حساب سے جانچنے سے زیادہ مفید موازنہ فراہم کرتا ہے۔

4. کون سا اینٹینا آپ کی درخواست کے لیے موزوں ہے؟

مناسب ڈیزائن آلہ کی جسمانی ساخت اور وائرلیس ضروریات پر منحصر ہے۔

پہننے کے قابل اور پورٹیبل آلات:ایک ایف پی سی اینٹینا اس وقت جانچنے کے قابل ہو سکتا ہے جب انکلوژر خمیدہ ہو یا اندرونی لے آؤٹ ایک سخت اینٹینا ڈھانچے کے لیے محدود جگہ چھوڑتا ہو۔

سمارٹ ہوم اور آئی او ٹی مصنوعات:دونوں آپشنز موزوں ہو سکتے ہیں۔ فیصلہ وائرلیس معیار، بورڈ لے آؤٹ، انکلوژر اور اسمبلی کے عمل پر منحصر ہے۔

صنعتی وائرلیس سامان:ایک PCB اینٹینا اس وقت اچھی طرح کام کر سکتا ہے جب بورڈ کی ترتیب درست ہو اور کافی کلیئرنس دستیاب ہو۔ ایک FPC اینٹینا مفید ہو سکتا ہے جب بڑھتے ہوئے جگہ محدود ہو.

ٹیبلٹ اور ہینڈ ہیلڈ ٹرمینلز:ایک لچکدار اینٹینا پوزیشننگ کے اضافی اختیارات فراہم کر سکتا ہے، خاص طور پر جب اندرونی ڈھانچہ ہجوم ہو۔ حتمی انتخاب کے لیے اب بھی RF کی توثیق کی ضرورت ہے۔

Qianmu کیمصنوعات کی حدمختلف وائرلیس ایپلی کیشنز کے لیے اندرونی اور بیرونی اینٹینا کے زمرے شامل ہیں۔ ڈیوائس ڈرائنگ کے ساتھ دستیاب مصنوعات کے ڈھانچے کا جائزہ لینے سے مناسب اختیارات کو کم کرنے میں مدد مل سکتی ہے۔

5. کسٹم اینٹینا کے لیے کس معلومات کی ضرورت ہے؟

کوٹیشن یا پروٹو ٹائپ کی درخواست کرنے سے پہلے، مطلوبہ درخواست کی اہم تفصیلات تیار کریں:

1. تعدد بینڈ:مطلوبہ آپریٹنگ فریکوئنسی اور وائرلیس معیارات کی وضاحت کریں۔

2. دستیاب طول و عرض:اینٹینا کا زیادہ سے زیادہ سائز اور انسٹالیشن ایریا فراہم کریں۔

3. ڈیوائس کی ساخت:پی سی بی ڈرائنگ، انکلوژر کے طول و عرض، اور قریبی دھاتی اجزاء یا بیٹریوں کی پوزیشنیں شیئر کریں۔

4. آر ایف کی ضروریات:ہدف کی رکاوٹ، بینڈوتھ، VSWR، حاصل، اور دیگر قابل اطلاق کارکردگی کے معیار کی شناخت کریں۔

5. کنکشن کا طریقہ:تصدیق کریں کہ آیا ڈیزائن کو براہ راست PCB کنکشن، کواکسیئل کیبل، IPEX کنیکٹر، یا کسی اور انٹرفیس کی ضرورت ہے۔

6. جانچ کی ضروریات:کسی بھی مطلوبہ RF پیمائش یا پروڈکٹ کی سطح کی توثیق کی وضاحت کریں۔

7. پیداواری منصوبہ:پروٹو ٹائپ کی مقدار، متوقع آرڈر والیوم، اور ڈیولپمنٹ شیڈول فراہم کریں۔

یہ تفصیلات اس بات کا تعین کرنے میں مدد کرتی ہیں کہ آیا ایف پی سی اینٹینا، پی سی بی اینٹینا، یا دوسرا بلٹ ان اینٹینا ڈھانچہ پروجیکٹ کے لیے موزوں ہے۔

اکثر پوچھے گئے سوالات

کیا ایف پی سی اینٹینا پی سی بی اینٹینا سے بہتر ہے؟

ہر درخواست میں نہیں۔ FPC انٹینا فزیکل پلیسمنٹ میں زیادہ لچک فراہم کرتے ہیں، جبکہ PCB انٹینا انضمام کو آسان بنا سکتے ہیں جب بورڈ لے آؤٹ کافی جگہ فراہم کرتا ہے۔ صحیح انتخاب کا انحصار ڈیوائس کی ساخت اور RF کی ضروریات پر ہے۔

کیا ایف پی سی اور پی سی بی اینٹینا وائی فائی اور بلوٹوتھ کو سپورٹ کر سکتے ہیں؟

جی ہاں دونوں کو Wi-Fi اور بلوٹوتھ ایپلی کیشنز کے لیے ڈیزائن کیا جا سکتا ہے، بشمول 2.4 GHz مصنوعات۔ مطابقت کا انحصار اینٹینا کے ڈیزائن، بینڈوتھ، مماثلت اور تنصیب کی شرائط پر ہوتا ہے۔

کیا پی سی بی اینٹینا ہمیشہ کم خرچ ہوتا ہے؟

نہیں۔ ایک پی سی بی اینٹینا الگ الگ اجزاء اور اسمبلی کے کام کو کم کر سکتا ہے، لیکن پی سی بی کو دوبارہ ڈیزائن کرنے سے ترقیاتی اخراجات میں اضافہ ہو سکتا ہے۔ ایک FPC اینٹینا زیادہ کفایتی ہو سکتا ہے جب یہ مین بورڈ یا انکلوژر میں بڑی تبدیلیوں سے گریز کرے۔

بلٹ ان اینٹینا کی کارکردگی پر کیا اثر پڑتا ہے؟

آپریٹنگ فریکوئنسی، اینٹینا جیومیٹری، زمینی طیارہ، مائبادا میچنگ، انکلوژر میٹریل، اور قریبی اجزاء سبھی کارکردگی کو متاثر کر سکتے ہیں۔ تیار شدہ ڈیوائس میں جانچ ضروری ہے۔

کیا Qianmu اپنی مرضی کے مطابق FPC اینٹینا فراہم کر سکتا ہے؟

Qianmu کا FPC اینٹینا صفحہ دستیاب حسب ضرورت اختیارات کی وضاحت کرتا ہے، بشمول طول و عرض، تعدد، کنیکٹر، کیبلز، اور تنصیب کے طریقے۔ پراجیکٹ کے RF اور مکینیکل تقاضوں کے خلاف حتمی وضاحتوں کی تصدیق ہونی چاہیے۔

ایف پی سی اور پی سی بی اینٹینا کے درمیان انتخاب کرنا

ایف پی سی اینٹینا اور پی سی بی اینٹینا کے درمیان فیصلہ ڈیوائس لے آؤٹ، آپریٹنگ فریکوئنسی، اور مطلوبہ وائرلیس کارکردگی سے شروع ہونا چاہیے۔ تنصیب کی لچک، اسمبلی کے مراحل، اور مجموعی ترقیاتی لاگت کا پھر ایک ساتھ جائزہ لیا جانا چاہیے۔

کومپیکٹ الیکٹرانک مصنوعات کے لیے، اینٹینا کی پوزیشن کی جلد تصدیق کرنا اور اس کے مطلوبہ انکلوژر میں ڈیزائن کی جانچ کرنا بعد میں ترقی میں قابل گریز تبدیلیوں کو کم کر سکتا ہے۔

ایک مناسب آپشن کا جائزہ لینے کے لیے، اپنے آلے کی ضروریات کے ساتھ Qianmu کے FPC اینٹینا سلوشنز اور بلٹ ان اینٹینا آپشنز کا جائزہ لیں۔
