مشترکہ موٹر سائیکل اینٹینا

مشترکہ بائیک انٹینا ایک وقف شدہ IoT RF اینٹینا ہے جسے خاص طور پر مشترکہ سائیکلوں اور ای بائک کے سمارٹ لاک ہاؤسنگ کے اندر ضم کرنے کے لیے ڈیزائن کیا گیا ہے۔ اسے ڈیوائس کیسنگ سے باہر بیرونی نمائش کی ضرورت نہیں ہے، بجائے اس کے کہ اسے براہ راست لاک PCB کے ارد گرد یا لاک ہاؤسنگ میں مخصوص اندرونی جگہ کے اندر رکھا جائے۔ سمارٹ تالوں کی محدود اندرونی جگہ اور دھاتی رہائشوں، بیٹریوں، موٹروں اور مین بورڈ کے اجزاء سے برقی مقناطیسی مداخلت کی وجہ سے، روایتی آف دی شیلف اندرونی اینٹینا جب انسٹال ہوتے ہیں تو ان میں نمایاں سگنل کی کمی ہوتی ہے۔ اس سے گاڑیوں کی رپورٹنگ میں تاخیر، پوزیشننگ بڑھنے، نیند کی غیر معمولی بجلی کی کھپت، اور بالآخر زیادہ آپریشنل دیکھ بھال کے اخراجات ہوتے ہیں۔ Qianmu کمیونیکیشنز کے اینٹینا کو لاک ہاؤسنگ کے اندر پیچیدہ برقی مقناطیسی ماحول کے لیے خاص طور پر بہتر اور ٹیون کیا گیا ہے، جو محدود، بند گہاوں کے اندر مستحکم مواصلات اور پوزیشننگ سگنل آؤٹ پٹ کو یقینی بناتا ہے۔ یہ مشترکہ دو پہیوں والی گاڑیوں میں سمارٹ لاک حل کے لیے ایک بنیادی معاون جزو کے طور پر کام کرتا ہے۔

کام کرنے کا اصول

1. سمارٹ لاک مین بورڈ اپنے RF پورٹ کے ذریعے ایک RF سگنل نکالتا ہے، جو تابکاری کے لیے مشترکہ سائیکل کے بلٹ ان اینٹینا میں فیڈر کیبل کے ذریعے منتقل ہوتا ہے۔

2. ریڈی ایشن یونٹ برقی سگنلز کو برقی مقناطیسی لہروں میں تبدیل کرتا ہے، جو پلاسٹک کے لاک ہاؤسنگ میں گھس کر باہر کی طرف نکلتی ہیں، گاڑی کی لوکیشن، لاک اسٹیٹس، بیٹری کی سطح، اور خرابی کی معلومات کو کلاؤڈ بیسڈ مینجمنٹ پلیٹ فارم پر منتقل کرتی ہے۔

3. بیس اسٹیشن سے ریموٹ انلاک اور لاک کمانڈز حاصل کریں، ہوا سے چلنے والی برقی مقناطیسی لہروں کو دوبارہ برقی سگنلز میں تبدیل کریں، اور انہیں مین بورڈ پر منتقل کریں۔

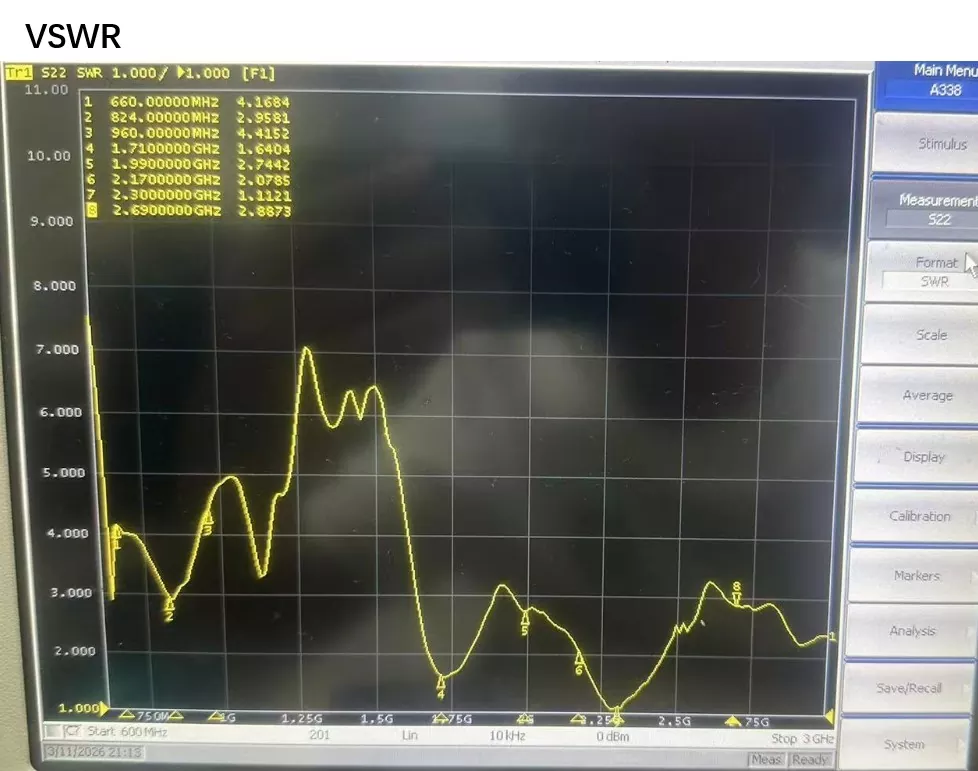

4. امیڈینس ٹیوننگ اندرونی دھات اور بیٹری کی مداخلت کو دور کرنے، محدود جگہوں کے اندر معیاری 50Ω رکاوٹ کو برقرار رکھنے، ایکو نقصان کو کم کرنے، بجلی کی غیر معمولی کھپت کو دبانے، اور ڈیوائس کی لیتھیم بیٹری کی زندگی کو بڑھانے کے لیے کی جاتی ہے۔

معاون آلات کے ساتھ ہم آہنگ

NBIoT اسمارٹ بائیک لاک

· 4G Cat.1 مشترکہ الیکٹرک بائیک سنٹرل لاک مین بورڈ

مشترکہ الیکٹرک سکوٹرز کے لیے اندرونی IoT کمیونیکیشن ماڈیول

مشترکہ سکوٹر اور نقل و حرکت کے آلات بلٹ ان کمیونیکیشن ٹرمینلز کے ساتھ

· چھوٹا بیرونی IoT لاک، بلٹ ان ماڈیول کے ساتھ کیبنٹ لاک

مصنوعات کی بنیادی ٹیکنالوجی

1. کیویٹی اینٹی انٹرفیرس ٹیوننگ ڈیزائن: سمارٹ لاکس میں اندرونی دھاتی ہاؤسنگز، لیتھیم بیٹریوں اور سرکٹ بورڈز سے برقی مقناطیسی مداخلت کو دور کرنے کے لیے خاص طور پر اینیکوک چیمبر میں کیلیبریٹ کیا جاتا ہے۔ یہ محدود، بند جگہوں میں بھی مستحکم تابکاری کی کارکردگی کو برقرار رکھتا ہے، تالے کے اندرونی ماحول کی وجہ سے سگنل کے اتار چڑھاؤ کو مؤثر طریقے سے روکتا ہے۔

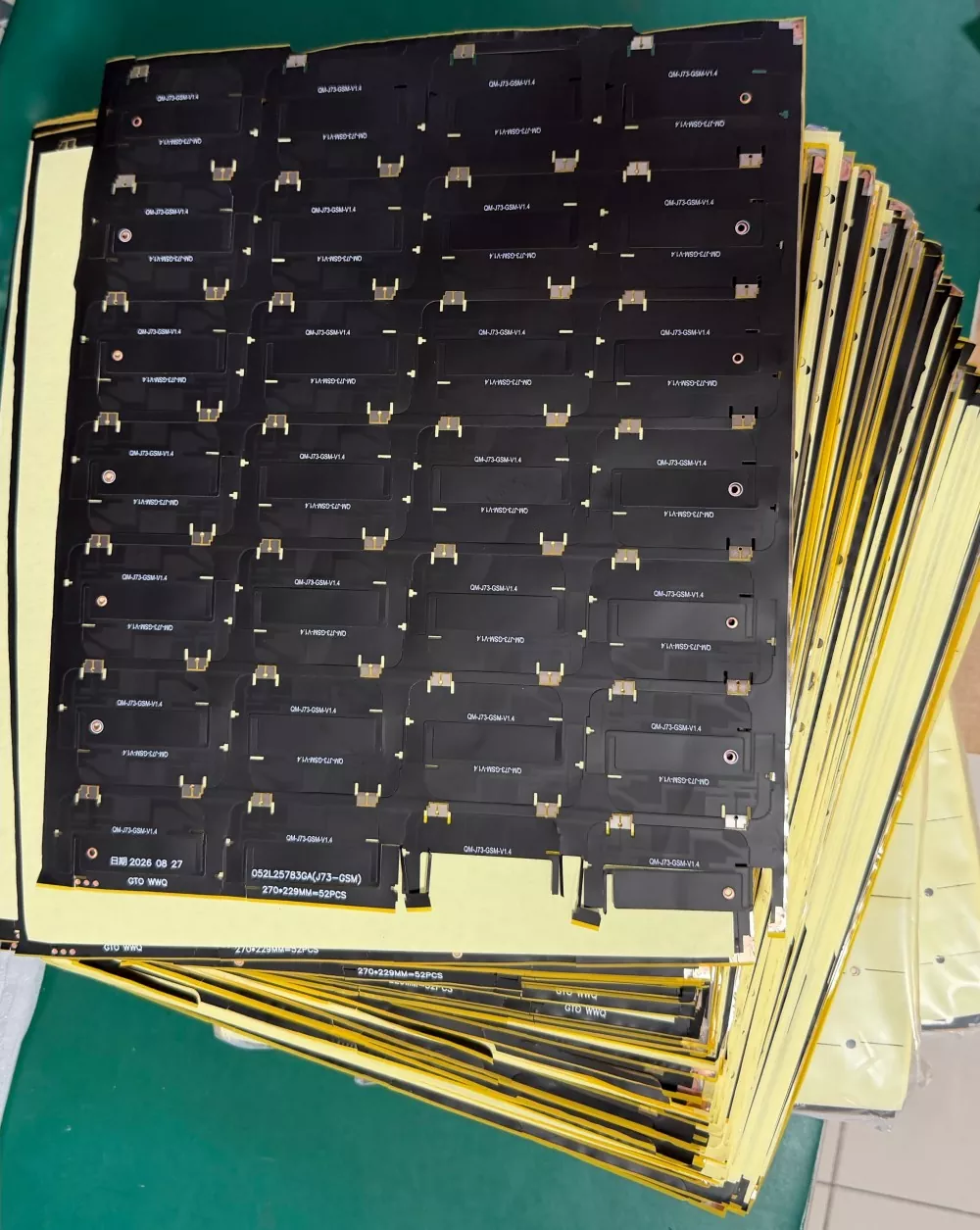

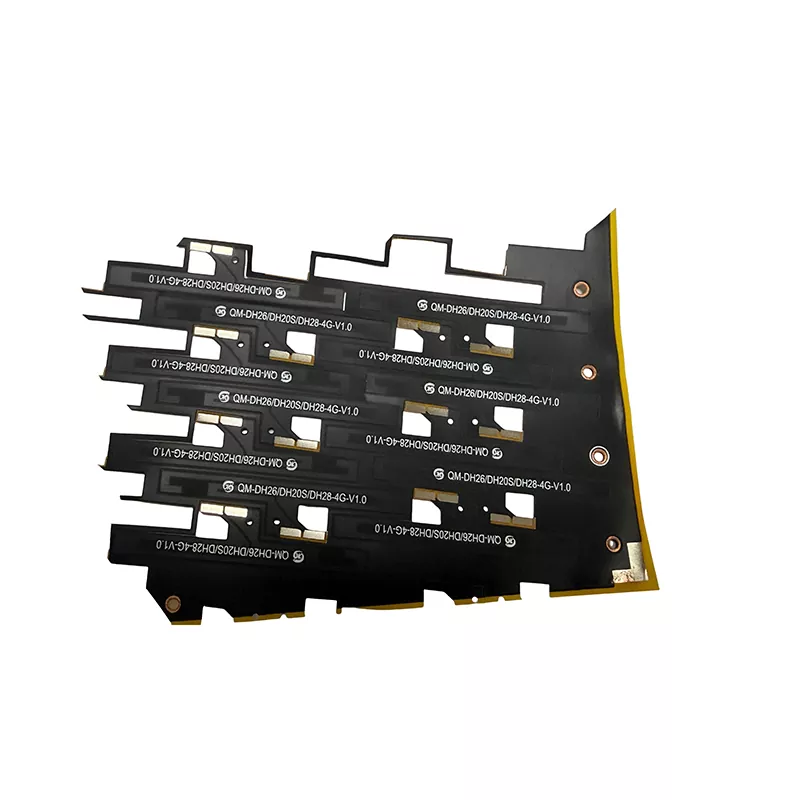

2. کومپیکٹ اور پتلا ڈیزائن، تالے کے اندر تنگ جگہوں کے لیے مثالی: متعدد سائز اور کنفیگریشنز میں دستیاب، لچکدار FPC، سیرامک، اسپرنگ، اور PCB اینٹینا کے اختیارات کے ساتھ مختلف اندرونی تالا کے طول و عرض کے مطابق۔ یہ کم سے کم گہا کی جگہ پر قبضہ کرتا ہے، جس سے ساختی انجینئرز کے لیے ڈیزائن میں ضم ہونا آسان ہوجاتا ہے۔

3. اینٹی وائبریشن اور اینٹی تھکاوٹ خصوصیات: مشترکہ بائک اکثر اکھڑ سڑکوں اور طویل وائبریشنز کا سامنا کرتی ہیں، جو آسانی سے فیڈر وائر ٹوٹنے یا سولڈر جوائنٹ ڈی ٹیچمنٹ کا باعث بن سکتی ہیں۔ شیئرڈ بائیک اینٹینا کیبل ایگزٹ پوائنٹ پر تناؤ سے بچنے والی کمک کو شامل کرتا ہے، اور لچکدار FPC ورژن میں اضافی اسٹیل کو مضبوط کرنے والی پلیٹیں شامل ہیں۔ 500 گھنٹے تک نقلی روڈ وائبریشن ریلیبلٹی ٹیسٹنگ سے گزرنے کے بعد، یہ ٹوٹی ہوئی تاروں جیسے پیداواری نقائص کو نمایاں طور پر کم کرتا ہے۔

4. کم طاقت والی RF آپٹیمائزیشن: RF لنک کے نقصان کو بہتر بنانے سے پیچیدہ اندرونی ماحول میں ڈیوائس ٹرانسمیشن پاور کی کھپت کم ہوتی ہے، سسٹم پاور کے مجموعی استعمال کو کم کرتا ہے، انفرادی گاڑیوں کے لیے بیٹری تبدیل کرنے کے چکر میں توسیع کرتا ہے، اور سائٹ پر دیکھ بھال کی فریکوئنسی کو کم کرتا ہے۔

5. لچکدار حسب ضرورت اور ترقی کی صلاحیتیں: گاہک کی رہائش کے طول و عرض اور اندرونی اجزاء کی ترتیب کے مطابق خاص طور پر ٹیون کیا جا سکتا ہے۔ مواصلات اور GNSS پوزیشننگ کو یکجا کرنے والے واحد مواصلات یا مربوط دوہری فنکشن اینٹینا کی حمایت کرتا ہے؛ کیبل کی لمبائی، کنیکٹر کی قسم، اور آپریٹنگ فریکوئنسی بینڈ سب سایڈست ہیں۔

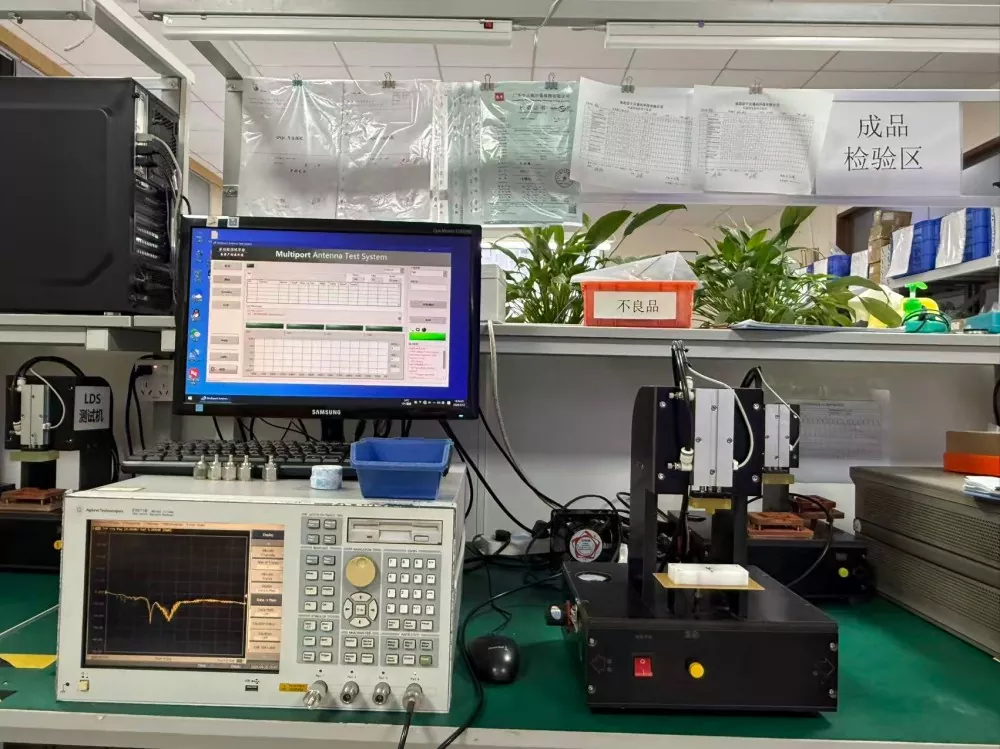

6. معیار کا پتہ لگانے کے قابل اور قابل تصدیق: مصنوعات کی ہر کھیپ مائکروویو اینیکوک چیمبر ٹیسٹ رپورٹس اور عمر بڑھنے کے ٹیسٹ ریکارڈ کے نمونے کو برقرار رکھتی ہے۔ پروجیکٹ بلک سپلائی کے لیے، پراجیکٹ کی قبولیت کی ضروریات کو پورا کرنے کے لیے کھیپ کے ساتھ اصل پیمائش کا ڈیٹا فراہم کیا جا سکتا ہے۔ آزاد R&D صلاحیتوں کے ساتھ فراہم کنندہ کے طور پر، ہم نمونے کے مرحلے کے دوران متعدد پروٹوٹائپ تکرار فراہم کر سکتے ہیں۔

مشترکہ موٹر سائیکل اینٹینا کا انتخاب کیسے کریں۔

1. فریکوئنسی بینڈز اور فنکشنل ضروریات کو واضح کریں: تصدیق کریں کہ آیا پروجیکٹ NB-IoT ہے یا 4G Cat.1، اور آیا مربوط Beidou-GPS کی دوہری پوزیشننگ کی ضرورت ہے۔ ایک جیسی ظاہری شکل کے ساتھ مشترکہ بائیک انٹینا لیکن مماثل فریکوئنسی بینڈ کے نتیجے میں تالے کے اندر استعمال ہونے پر اصل کارکردگی خراب ہوگی۔

2. اندرونی گہا کے ماحول کا اندازہ کریں: اندرونی جگہ کے سائز، ارد گرد کے دھاتی اجزاء، اور بیٹری کی جگہ پر غور کریں۔ مکمل طور پر اینٹینا کے ننگے اجزاء کے پیرامیٹرز پر انحصار نہ کریں۔ اصل پیمائش مکمل انکلوژر اسمبلی کے بعد کی جانی چاہیے، کیونکہ ننگے بورڈ ڈیٹا حقیقی پروجیکٹس میں حقیقی دنیا کی کارکردگی کی نمائندگی نہیں کر سکتا۔

3. ساختی تقاضوں کی توثیق کریں: دستیاب جگہ کے طول و عرض، تنصیب اور بڑھنے کا طریقہ، کنیکٹر کا ماڈل، اور قابل اجازت کیبل کی لمبائی پہلے سے ایسے اجزاء کی خریداری سے بچنے کے لیے جنہیں جمع نہیں کیا جا سکتا۔

4. آر ایف ٹیوننگ کی صلاحیتوں والے مینوفیکچررز کو ترجیح دیں۔ ہو سکتا ہے آف دی شیلف جنرک پروڈکٹس آپ کے لاک باڈی کے ساتھ ہم آہنگ نہ ہوں۔ ایک فزیکل فیکٹری خاص طور پر آپ کے لاک کیویٹی کے لیے ری ٹیون اور اصلاح کر سکتی ہے، جبکہ تاجر عام طور پر گہا کی سطح کی اصلاح حاصل نہیں کر سکتے۔

اکثر پوچھے گئے سوالات

Q1: کیا اعلی اینٹینا حاصل کرنے کا مطلب ہمیشہ بہتر کارکردگی ہے؟

A: نہیں، بلٹ ان اینٹینا ایک تنگ دھاتی گہا میں محدود ہوتے ہیں۔ صرف زیادہ فائدہ حاصل کرنے سے مائبادا کی عدم مطابقت پیدا ہو سکتی ہے، جس کے نتیجے میں بجلی کی مجموعی کھپت میں تیزی سے اضافہ ہوتا ہے۔ مشترکہ بائیکس کے لیے، بلٹ ان اینٹینا کو متعدد عوامل میں توازن رکھنا چاہیے جن میں کیویٹی ماحول، بجلی کی کھپت، جھٹکا مزاحمت، اور سائز شامل ہیں، جس کے لیے آپ کے لاک باڈی ڈیزائن کی بنیاد پر میچنگ اور ٹیوننگ کی ضرورت ہوتی ہے۔

Q2: بیرونی اینٹینا کے مقابلے بلٹ ان اینٹینا کے فوائد اور نقصانات کیا ہیں؟

A: بلٹ ان اینٹینا کے فائدے: بغیر کسی ظاہری اجزاء کے آلے کی صاف ظاہری شکل، بیرونی اینٹینا سے وابستہ نقصان، ٹوٹ پھوٹ یا نقصان کے خطرات کو ختم کرنا۔ نقصانات: لاک ہاؤسنگ کے اندر دھات کے اندرونی حصوں سے زیادہ مداخلت، اینٹینا ٹیوننگ میں زیادہ درستگی کی ضرورت ہوتی ہے۔ اگر آپ کے پروجیکٹ میں اونچی عمارتوں یا زیر زمین گیراجوں میں بڑے پیمانے پر تعیناتی شامل ہے، تو سائٹ پر مکمل جانچ اور تشخیص ضروری ہے۔

Q3: کیا ہم 4G مواصلات + GPS BeiDou ڈبل فنکشن مشترکہ موٹر سائیکل اینٹینا بنا سکتے ہیں؟

A: تائید شدہ۔ مربوط دوہری اینٹینا ڈیزائن اندرونی وائرنگ کو کم کرتا ہے، اور کنیکٹرز اور کیبلز کو ضرورت کے مطابق اپنی مرضی کے مطابق بنایا جا سکتا ہے۔

Q4: مصنوعات کی وارنٹی پالیسی کیا ہے؟

A: عام تنصیب اور استعمال کے تحت، ہم خود پروڈکٹ کے برقی خرابیوں کی وارنٹی فراہم کرتے ہیں جو انسانی نقصان کی وجہ سے نہیں ہوتی ہیں۔ تاہم، غلط تنصیب، کیبلز کو زبردستی کھینچنے، یا اسمبلی کے دوران کمپریشن کی وجہ سے ہونے والے نقصانات وارنٹی کے تحت نہیں آتے۔ ہم اس طرح کے مسائل سے بچنے میں مدد کے لیے تنصیب کے رہنما خطوط بھی فراہم کریں گے۔
