ایک بلٹ ان ایف ایم ریڈیو اینٹینا کومپیکٹ الیکٹرانک آلات میں سگنل کے استقبال کو کیسے بہتر بنا سکتا ہے

کیانموترقی کرتا ہےبلٹ ان ایف ایم ریڈیو اینٹیناکومپیکٹ ایف ایم فعال مصنوعات کے لیے جن کے لیے بے نقاب بیرونی اینٹینا شامل کیے بغیر قابل اعتماد استقبال کی ضرورت ہوتی ہے۔ 88–108 MHz FM براڈکاسٹ بینڈ کے لیے ڈیزائن کیا گیا، یہ کمپیکٹ RF جزو ایک فیرائٹ کور، پریزیشن واؤنڈ کاپر کوائل، اور آٹوموٹو آڈیو سسٹم، بلوٹوتھ اسپیکر، پورٹیبل ریڈیوز، سمارٹ ہوم آلات، اور دیگر الیکٹرانک آلات کے لیے لچکدار کنکشن کے اختیارات کو یکجا کرتا ہے۔

ایک بلٹ ان FM اینٹینا ایک دوربین اینٹینا کے لیے جگہ کی بچت کے متبادل سے زیادہ ہے۔ اس کا فیرائٹ کور میگنیٹک انڈکشن ڈھانچہ، پریزین کوائل وائنڈنگ، کمپیکٹ فارم فیکٹر، اور حسب ضرورت کنکشن ڈیزائن مینوفیکچررز کو FM ریسیپشن کو مصنوعات میں ضم کرنے کی اجازت دیتا ہے جہاں انسٹالیشن کی جگہ اور ظاہری شکل اہم ہے۔ یہ گائیڈ بتاتا ہے کہ بلٹ ان ایف ایم ریڈیو اینٹینا کیسے کام کرتا ہے، اس کی تکنیکی خصوصیات، مناسب ایپلی کیشنز، انسٹالیشن کے تحفظات، اور خریداروں کو OEM یا ODM پروجیکٹس کے لیے اینٹینا سورس کرتے وقت ان اہم عوامل کا جائزہ لینا چاہیے۔

مندرجات کا جدول

• بلٹ ان ایف ایم ریڈیو اینٹینا کیا ہے؟
• بلٹ ان ایف ایم ریڈیو اینٹینا کیسے کام کرتا ہے؟
• اہم خصوصیات کیا ہیں؟
• اسے کہاں استعمال کیا جا سکتا ہے؟
• تکنیکی وضاحتیں کیا ہیں؟
• اینٹینا کس طرح نصب کیا جانا چاہئے؟
• خریداروں کو صحیح اینٹینا کا انتخاب کیسے کرنا چاہیے؟
• یہ دوسرے ایف ایم اینٹینا کے ساتھ کیسے موازنہ کرتا ہے؟
• اکثر پوچھے گئے سوالات
• اپنی مرضی کے مطابق ایف ایم اینٹینا پر کیوں غور کریں؟

بلٹ ان ایف ایم ریڈیو اینٹینا کیا ہے؟

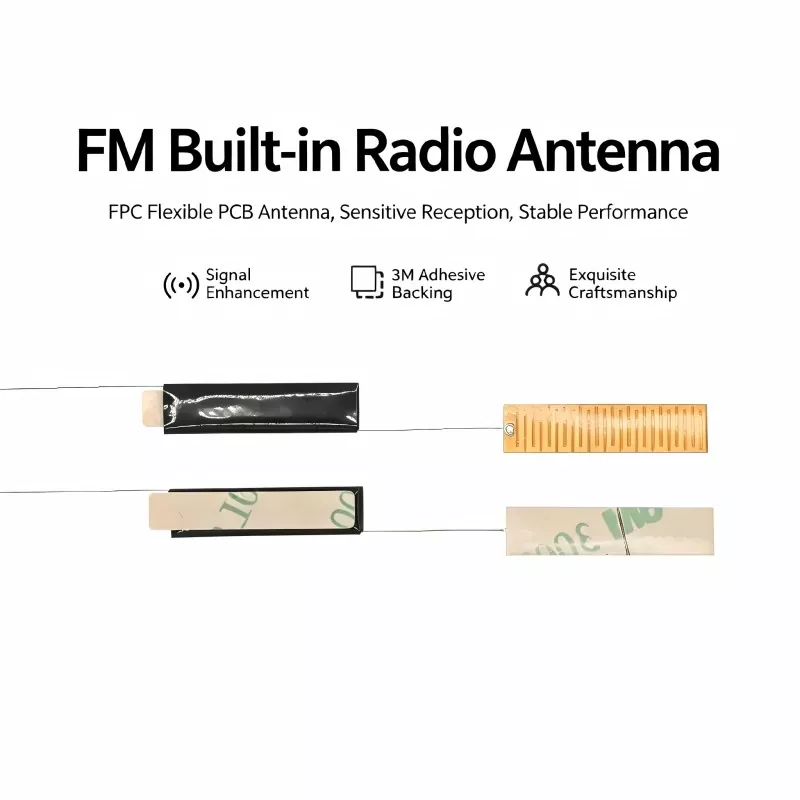

بلٹ ان FM ریڈیو اینٹینا ایک اندرونی غیر فعال RF وصول کرنے والا جزو ہے جو الیکٹرانک ڈیوائس کے اندر رہتے ہوئے FM براڈکاسٹ سگنل وصول کرنے کے لیے ڈیزائن کیا گیا ہے۔ ایک روایتی دوربین اینٹینا کے برعکس جو دیوار کے باہر پھیلتا ہے، اندرونی اینٹینا کو مصنوعات کے ڈھانچے کے اندر چھپایا جا سکتا ہے، جس سے مینوفیکچررز کو محدود اندرونی جگہ کا موثر استعمال کرتے ہوئے صاف ظاہری شکل برقرار رکھنے میں مدد ملتی ہے۔

ایک عام فیرائٹ کور ڈیزائن ایک اعلی پارگمیتا فیرائٹ کور، صحت سے متعلق زخم کے تامیلی تانبے کے تار، موصلیت کا تحفظ، اور کنکشن ٹرمینلز یا لیڈ تاروں پر مشتمل ہوتا ہے۔ فیرائٹ مواد کنڈلی کے ارد گرد مقناطیسی میدان کو مرکوز کرتا ہے، جب کہ سمیٹنے کا ڈھانچہ مطلوبہ FM فریکوئنسی رینج میں استقبال کو سہارا دینے کے لیے بنایا گیا ہے۔

کمپیکٹ کنزیومر الیکٹرانکس تیار کرنے والے مینوفیکچررز کے لیے، یہ ڈھانچہ مصنوعات کے انضمام کو آسان بنا سکتا ہے۔ اینٹینا کو پی سی بی لے آؤٹ اور انکلوژر ڈیزائن کے مطابق لگایا جا سکتا ہے بجائے اس کے کہ کسی مخصوص بیرونی اینٹینا کو کھولنے کی ضرورت ہو۔

پروڈکٹ سے متعلق مزید معلومات کے لیے، خریدار بلٹ ان ایف ایم ریڈیو اینٹینا پروڈکٹ پیج کا جائزہ لے سکتے ہیں۔

بلٹ ان ایف ایم ریڈیو اینٹینا کیسے کام کرتا ہے؟

آپریٹنگ اصول بنیادی طور پر برقی مقناطیسی انڈکشن اور گونج پر مبنی ہے۔ جب ایک ایف ایم براڈکاسٹ سگنل اینٹینا تک پہنچتا ہے، تو فیرائٹ کور کنڈلی کے ارد گرد اعلی تعدد مقناطیسی فیلڈ کو مرکوز کرنے میں مدد کرتا ہے۔ صحت سے متعلق زخم کنڈکٹر پھر برقی مقناطیسی توانائی کو ایک برقی RF سگنل میں تبدیل کرتا ہے جس پر وصول کرنے والے سرکٹ کے ذریعے کارروائی کی جا سکتی ہے۔

1. مقناطیسی میدان کا ارتکاز

اعلی پارگمیتا فیرائٹ کور سمیٹ کے ارد گرد اعلی تعدد مقناطیسی شعبوں کو مرکوز کرتا ہے۔ یہ ڈھانچہ خاص طور پر اس وقت مفید ہے جب مینوفیکچررز کو ایک ایسے اینٹینا کی ضرورت ہوتی ہے جو قابل اعتماد FM ریسیپشن کو برقرار رکھتے ہوئے ایک کمپیکٹ اندرونی جگہ میں فٹ ہو سکے۔

2. برقی مقناطیسی تبدیلی

فیرائٹ کور کے ارد گرد موجود تانبے کی کنڈلی بدلتی ہوئی مقناطیسی فیلڈ کا جواب دیتی ہے اور برقی سگنل پیدا کرتی ہے۔ اس سگنل کو پھر اینٹینا کنکشن کے ذریعے ایف ایم ریسیور سرکٹ میں منتقل کیا جاتا ہے۔

3. تعدد گونج

کوائل وائنڈنگ پیرامیٹرز، بشمول موڑ کی تعداد اور سمیٹنے کا انتظام، اینٹینا کی فریکوئنسی خصوصیات کو متاثر کرتے ہیں۔ مناسب ٹیوننگ انٹینا کو مطلوبہ FM بینڈ کے اندر کام کرنے میں مدد دیتی ہے اور مستحکم استقبال کو سپورٹ کرتی ہے۔

4. سگنل ٹرانسمیشن

تبدیلی کے بعد، موصول ہونے والا RF سگنل اینٹینا لیڈ یا کنکشن پن کے ذریعے FM ریسیور سرکٹری تک جاتا ہے، جہاں اسے بڑھایا جاتا ہے، ڈی کوڈ کیا جاتا ہے اور آڈیو آؤٹ پٹ میں تبدیل کیا جاتا ہے۔

اہم خصوصیات کیا ہیں؟

تجارتی مصنوعات کے لیے اندرونی FM اینٹینا کا انتخاب کرتے وقت، انجینئرز عام طور پر استقبالیہ کی کارکردگی، جسمانی جہت، مداخلت کی مزاحمت، آپریٹنگ درجہ حرارت، اور انضمام کی لچک پر غور کرتے ہیں۔ درج ذیل خصوصیات فیرائٹ کور بلٹ ان ڈیزائن کو بہت سے کمپیکٹ آلات کے لیے موزوں بناتی ہیں۔

• 88–108 میگاہرٹز آپریٹنگ رینج:عام طور پر استعمال ہونے والے FM براڈکاسٹ فریکوئنسی رینج کے ارد گرد ڈیزائن کیا گیا ہے۔
• کمپیکٹ اندرونی ساخت:مینوفیکچررز کو بغیر پھیلا ہوا بیرونی اینٹینا کے ایف ایم ریسیپشن کو ضم کرنے کی اجازت دیتا ہے۔
• صحت سے متعلق کنڈلی سمیٹ:مستقل برقی خصوصیات اور تعدد کی کارکردگی کی حمایت کرتا ہے۔
• فیرائٹ کور کی تعمیر:مقناطیسی شعبوں کو مرکوز کرتا ہے اور موثر سگنل کے استقبال کی حمایت کرتا ہے۔
• مداخلت سے آگاہ ڈیزائن:موصلیت اور ساختی تحفظات ناپسندیدہ برقی مقناطیسی مداخلت کو کم کرنے میں مدد کر سکتے ہیں۔
• لچکدار حسب ضرورت:بنیادی طول و عرض، سمیٹنے والے پیرامیٹرز، کیبل کی لمبائی، پن، اور کنیکٹرز کو مصنوعات کی ضروریات کے مطابق ڈھالا جا سکتا ہے۔
• وسیع آپریٹنگ درجہ حرارت:حوالہ دیا گیا Qianmu ڈیزائن -20°C سے +85°C تک آپریشن کا تعین کرتا ہے۔

اسے کہاں استعمال کیا جا سکتا ہے؟

اندرونی ایف ایم اینٹینا کا کمپیکٹ ڈھانچہ اسے ان مصنوعات کے لیے موزوں بناتا ہے جہاں بیرونی اینٹینا کی نمائش ناپسندیدہ یا ناقابل عمل ہو۔ درخواستیں کنزیومر الیکٹرانکس سے لے کر آٹوموٹو اور صنعتی آلات تک ہوسکتی ہیں۔

تکنیکی وضاحتیں کیا ہیں؟

تکنیکی وضاحتیں ہمیشہ رسیور سرکٹ، انکلوژر، انسٹالیشن پوزیشن اور ٹارگٹ مارکیٹ سے مماثل ہونی چاہئیں۔ درج ذیل تصریحات حوالہ شدہ Qianmu پروڈکٹ کنفیگریشن کی نمائندگی کرتی ہیں اور انجینئرنگ کی تشخیص کے لیے نقطہ آغاز کے طور پر کام کر سکتی ہیں۔

ریسیور آئی سی، پی سی بی لے آؤٹ، انکلوژر میٹریل، ارد گرد کے برقی مقناطیسی ماحول، مقامی سگنل کی طاقت، اور اینٹینا کی تنصیب کی پوزیشن کے مطابق اصل کارکردگی مختلف ہو سکتی ہے۔ لہذا، بڑے پیمانے پر پیداوار سے پہلے پروٹوٹائپ ٹیسٹنگ اہم ہے.

اینٹینا کس طرح نصب کیا جانا چاہئے؟

مسلسل FM استقبالیہ حاصل کرنے کے لیے درست جگہ کا تعین ضروری ہے۔ یہاں تک کہ ایک اچھی طرح سے ڈیزائن کردہ اینٹینا بھی کم کارکردگی کا تجربہ کر سکتا ہے اگر اسے مضبوط مداخلت کے ذرائع یا غیر موزوں مواد کے قریب رکھا جائے۔

مرحلہ 1: انسٹالیشن پوزیشن منتخب کریں۔

اینٹینا کو نسبتاً کھلے اندرونی حصے میں اور جہاں عملی ہو، دیوار کی اندرونی سطح کے قریب رکھیں۔ اسے براہ راست ہائی فریکوئنسی چپس، پاور پرزوں، حرارت کے ذرائع، یا دوسرے مضبوط مداخلتی ذرائع کے پاس رکھنے سے گریز کریں۔

مرحلہ 2: اینٹینا کو محفوظ کریں۔

ایک موصل چپکنے والی پشت پناہی ہم آہنگ ڈیزائن کے لیے تنصیب کا ایک آسان طریقہ فراہم کر سکتی ہے۔ بڑھتے ہوئے طریقہ کو اینٹینا کو مضبوطی سے پوزیشن میں رکھنا چاہئے اور اس حرکت کو روکنا چاہئے جو پروڈکٹ کے آپریشن کے دوران تکرار کو متاثر کر سکتا ہے۔

مرحلہ 3: اینٹینا کو جوڑیں۔

اینٹینا لیڈ یا پنوں کو پی سی بی پر نامزد ایف ایم اینٹینا انٹرفیس سے جوڑیں۔ سولڈرڈ کنکشن محفوظ اور شارٹس سے پاک ہونے چاہئیں، جبکہ پلگ قسم کے کنکشنز میں کافی میکانکی برقرار ہونا چاہیے۔

مرحلہ 4: ٹیسٹ استقبالیہ

اسمبلی کے بعد، ڈیوائس آن کریں اور ایف ایم اسٹیشن اسکین کریں۔ مختلف مقامات پر اسٹیشن کی گنتی، آڈیو کی وضاحت، پس منظر میں شور، سگنل کی استحکام، اور استقبال کی مستقل مزاجی کا اندازہ کریں۔

خریداروں کو صحیح اینٹینا کا انتخاب کیسے کرنا چاہیے؟

اکیلے قیمت کو اینٹینا کے انتخاب کا تعین نہیں کرنا چاہئے۔ OEM اور ODM پروجیکٹس کے لیے، خریداری کرنے والی ٹیموں اور انجینئرز کو مکمل RF سسٹم کے حصے کے طور پر اینٹینا کا جائزہ لینا چاہیے۔

1. تعدد کی حد کی تصدیق کریں:یقینی بنائیں کہ اینٹینا ہدف ایف ایم براڈکاسٹنگ بینڈ کے لیے موزوں ہے۔
2. دستیاب جگہ چیک کریں:اینٹینا ڈھانچہ منتخب کرنے سے پہلے درست انکلوژر اور پی سی بی کے طول و عرض فراہم کریں۔
3. کنکشن کے طریقہ کار کا جائزہ لیں:کیبل کی لمبائی، ٹرمینل ڈیزائن، کنیکٹر کی قسم، یا پی سی بی کنکشن کی ضروریات کی وضاحت کریں۔
4. آپریٹنگ ماحول کا اندازہ کریں:آٹوموٹو، پورٹیبل، انڈور اور آؤٹ ڈور مصنوعات کو مختلف مکینیکل اور تھرمل تحفظات کی ضرورت پڑ سکتی ہے۔
5. برقی مقناطیسی مداخلت پر غور کریں:قریبی پروسیسرز، سوئچنگ پاور سپلائیز، ڈسپلے، موٹرز اور شور کے دیگر ممکنہ ذرائع کی شناخت کریں۔
6. نمونے کی درخواست کریں:بڑے پیمانے پر پیداوار کی منظوری دینے سے پہلے اینٹینا کو اصل دیوار میں اور مطلوبہ FM رسیور سرکٹ کے ساتھ ٹیسٹ کریں۔
7. تخصیص پر بحث کریں:والیوم پروجیکٹس کے لیے، اپنی مرضی کے مطابق بنیادی طول و عرض اور وائنڈنگ پیرامیٹرز ایک عام اینٹینا سے بہتر انضمام فراہم کر سکتے ہیں۔

یہ دوسرے ایف ایم اینٹینا کے ساتھ کیسے موازنہ کرتا ہے؟

اینٹینا کے مختلف ڈھانچے مختلف مصنوعات کی ضروریات کو پورا کرتے ہیں۔ جب پی سی بی کافی جگہ فراہم کرتا ہے تو ایک پی سی بی اینٹینا آسان ہوسکتا ہے، جبکہ ایک دوربین اینٹینا مفید ہوسکتا ہے جب ایک بے نقاب اینٹینا قابل قبول ہو۔ فیرائٹ کور بلٹ ان ڈیزائن خاص طور پر متعلقہ ہوتا ہے جب مینوفیکچررز چھپی ہوئی تنصیب اور کمپیکٹ مکینیکل انضمام کو ترجیح دیتے ہیں۔

اکثر پوچھے گئے سوالات

1. بلٹ ان ایف ایم ریڈیو اینٹینا کس فریکوئنسی کو سپورٹ کرتا ہے؟

حوالہ شدہ Qianmu اینٹینا 88-108 MHz FM براڈکاسٹ بینڈ کے لیے ڈیزائن کیا گیا ہے۔ مختلف ایپلی کیشنز اور مارکیٹوں کے لیے حسب ضرورت کے دوران مخصوص تعدد کی ضروریات پر تبادلہ خیال کیا جا سکتا ہے۔

2. کیا اینٹینا کے طول و عرض اور کیبل کی لمبائی کو اپنی مرضی کے مطابق کیا جا سکتا ہے؟

جی ہاں حسب ضرورت فیرائٹ کور سائز، کوائل وائنڈنگ پیرامیٹرز، لیڈ کی لمبائی، پن مواد، اور کنیکٹر کی اقسام شامل کر سکتے ہیں۔ یہ اختیارات اینٹینا کو دستیاب انکلوژر اور پی سی بی لے آؤٹ سے بہتر طور پر میل کرنے کی اجازت دیتے ہیں۔

3. کیا ایک بلٹ ان اینٹینا آٹوموٹو آڈیو سسٹم کے لیے موزوں ہے؟

جی ہاں بلٹ ان ایف ایم اینٹینا ڈیزائن کو کار میں آڈیو سسٹم، بلوٹوتھ ریڈیوز، ملٹی میڈیا ہیڈ یونٹس اور اسی طرح کے آلات میں ضم کیا جا سکتا ہے۔ آٹوموٹو پروجیکٹس کا اصل انسٹالیشن اور آر ایف ٹیسٹنگ کے ذریعے جائزہ لیا جانا چاہیے کیونکہ گاڑیوں کے ڈھانچے اور الیکٹرانکس استقبالیہ کو متاثر کر سکتے ہیں۔

4. کیا اینٹینا کی کارکردگی پی سی بی لے آؤٹ پر منحصر ہے؟

جی ہاں استقبالیہ کی کارکردگی نہ صرف اینٹینا بلکہ ریسیور آئی سی، پی سی بی لے آؤٹ، گراؤنڈنگ، ارد گرد کے اجزاء، انکلوژر سٹرکچر، اور برقی مقناطیسی ماحول سے بھی متاثر ہوتی ہے۔ بڑے پیمانے پر پیداوار سے پہلے پروٹوٹائپ ٹیسٹنگ کی سفارش کی جاتی ہے۔

5. کیا بلک پیداوار سے پہلے نمونے فراہم کیے جا سکتے ہیں؟

نمونہ کی تشخیص حسب ضرورت اینٹینا کی ترقی کا ایک اہم حصہ ہے۔ خریدار Qianmu کے ساتھ نمونے کی ضروریات پر تبادلہ خیال کر سکتے ہیں اور حجم کی پیداوار پر جانے سے پہلے مطلوبہ ڈیوائس کے اندر اینٹینا کی جانچ کر سکتے ہیں۔

اپنی مرضی کے مطابق ایف ایم اینٹینا پر کیوں غور کریں؟

FM سے چلنے والے الیکٹرانک پروڈکٹس تیار کرنے والے مینوفیکچررز کے لیے، اینٹینا کو اسٹینڈ لون آلات کے طور پر استعمال کرنے کے بجائے RF سسٹم کے ایک لازمی حصے کے طور پر منتخب کیا جانا چاہیے۔ ایک اچھی طرح سے مماثل بلٹ ان ڈیزائن تنصیب کی جگہ کو محفوظ رکھنے، صاف دیوار کی ظاہری شکل کو برقرار رکھنے، اور آٹوموٹیو، پورٹیبل، سمارٹ ہوم، اور صنعتی ایف ایم ایپلی کیشنز کے لیے ایک عملی حل فراہم کرنے میں مدد کر سکتا ہے۔

کیانمو فیرائٹ کور ڈائمینشنز، کوائل وائنڈنگ، کیبل کی لمبائی، کنکشن ٹرمینلز، اور ساختی انضمام کو ڈھکنے والے حسب ضرورت اختیارات کے ساتھ بلٹ ان FM اینٹینا سلوشنز فراہم کرتا ہے۔ OEM اور ODM پروجیکٹس کے لیے، انجینئرنگ ٹیمیں نمونے کی توثیق سے پہلے اپنی فریکوئنسی کی ضروریات، دستیاب جگہ، PCB انٹرفیس، آپریٹنگ ماحول، اور متوقع استقبالیہ کارکردگی کی وضاحت کر سکتی ہیں۔ اگر آپ FM سے چلنے والا ایک نیا پروڈکٹ تیار کر رہے ہیں یا ایک قابل اعتماد چائنا اینٹینا مینوفیکچرنگ پارٹنر تلاش کر رہے ہیں،ہم سے رابطہ کریںاپنی درخواست پر بحث کرنے کے لیے، اپنی مرضی کے مطابق حل کی درخواست کریں، اور Qianmu کے ساتھ نمونے کی جانچ شروع کریں۔
