جسم میں پہنا ہوا کیمرہ 4G/5G اینٹینا

Shenzhen Qianmu Communication Technology Co., Ltd. ایک گھریلو R&D اور باڈی وررن کیمرہ 4G/5G اینٹینا کے لیے مینوفیکچرنگ سورس فیکٹری ہے۔

ہم نے اندرون خانہ ایف پی سی وائیڈ بینڈ سب 6 جی بلٹ ان اینٹینا تیار کیا ہے، جو 4G LTE اور مین اسٹریم گھریلو اور بین الاقوامی 5G Sub6G فریکوئنسی بینڈز کے ساتھ ہم آہنگ ہے۔ اینٹینا کو کمپیکٹ ڈیوائس کی جگہ، دھاتی شیلڈنگ، بیٹری کی مداخلت، انسانی جسم کے پہننے کی وجہ سے سگنل ضائع ہونے اور فیلڈ آپریشن کے سخت حالات کے چیلنجوں سے نمٹنے کے لیے خصوصی کارکردگی کی اصلاح سے گزرا ہے۔

اینٹینا قابل اعتماد PI لچکدار سبسٹریٹ کا استعمال کرتا ہے اور اسے صنعتی چپکنے والی کے ساتھ نصب کیا جاتا ہے، جو اسے کمپیکٹ ڈیوائس ڈھانچے کے لیے موزوں بناتا ہے۔ حقیقی دنیا کے آپریشنل ماحول کی نقل تیار کرنے کے لیے تمام پروڈکٹس اینیکوک چیمبرز میں مکمل OTA سمولیشن ٹیسٹنگ سے گزرتے ہیں۔ VNA اور OTA ٹیسٹ ریکارڈز کو پروڈکشن بیچ کے ذریعے محفوظ کیا جاتا ہے، اور معائنہ کی رپورٹیں درخواست پر فراہم کی جا سکتی ہیں۔

پیشہ ورانہ تکنیکی تعریف

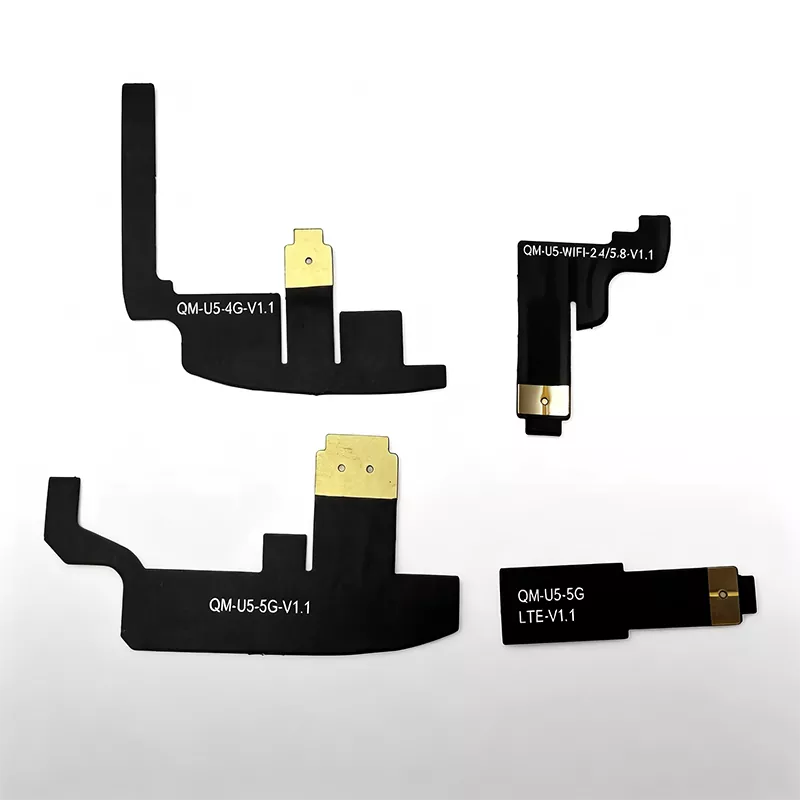

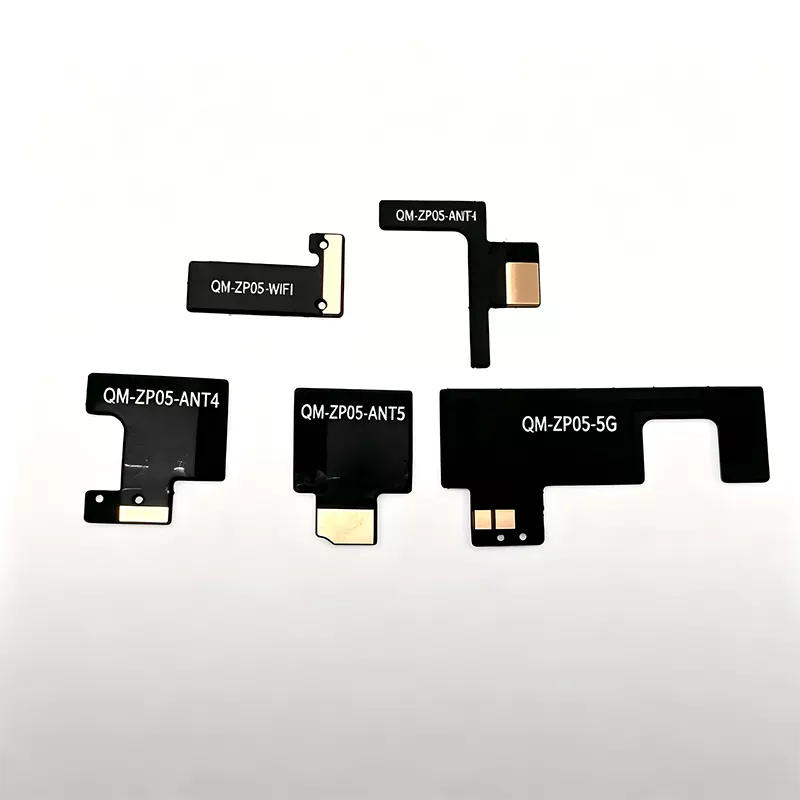

ہمارا باڈی ورن کیمرہ 4G/5G اینٹینا ایک براڈ بینڈ PIFA FPC لچکدار بلٹ ان Sub6G اینٹینا ہے۔ یہ LTE بینڈ B1/B3/B5/B8/B20/B38/B40 اور مین اسٹریم 5G Sub6G بینڈ N41/N78/N79 کو سپورٹ کرتا ہے۔ اینٹینا ایک کمپن مزاحم، نمک سپرے مزاحم، انتہائی موڑنے کے قابل PI فلم سبسٹریٹ کا استعمال کرتا ہے، جو صنعتی درجے کے ہائی ٹمپریچر ڈبل رخا چپکنے والی اور U.FL/IPEX RF فیڈ لائن کے ساتھ مل کر جسم میں پہننے والے کیمروں میں اندرونی تنصیب کے لیے مثالی بناتا ہے۔

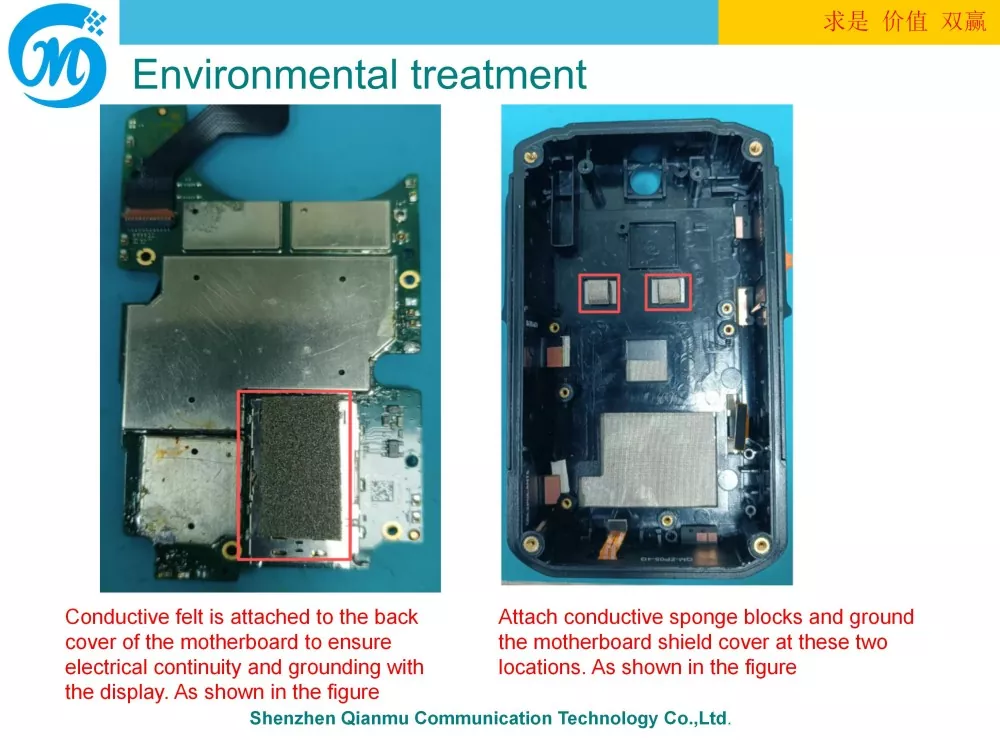

روایتی IoT FPC اینٹینا کے برعکس، ڈیزائن کے مرحلے میں فل سسٹم 3D سمولیشن شامل ہے، بشمول دھاتی کیسنگ، لیتھیم بیٹری، کیمرہ بریکٹ، مدر بورڈ شیلڈ کور، اور انسانی جسم کے فینٹم ماڈل کو نقلی ماحول میں۔

فیکٹری میں 50Ω رکاوٹ کے ساتھ پہلے سے مماثل، اور اس کے ساتھ ساتھ ڈراپ، درجہ حرارت سائیکلنگ، نمک سپرے، اور نمی کی وشوسنییتا کی جانچ کا نشانہ بنایا گیا۔ اس سے کسٹمر سسٹم انٹیگریشن کام کا بوجھ کم ہو جاتا ہے اور پولیس ہارڈویئر پروجیکٹس کے لیے ڈیولپمنٹ سائیکل مختصر ہو جاتا ہے۔

اینٹینا کے کام کرنے کا مکمل اصول

پورا اینٹینا ایک FPC ریڈیٹنگ کنڈکٹر، ایک صنعتی چپکنے والی بیکنگ پرت، ایک U.FL کواکسیئل فیڈر، اور ایک مین بورڈ RF میچنگ نیٹ ورک پر مشتمل ہے، جو 4G/5G سیلولر سگنل ٹرانسمیشن اور ریسیپشن کو حاصل کرنے کے لیے ہائی فریکوئنسی برقی مقناطیسی لہروں کی دو طرفہ تبدیلی کو قابل بناتا ہے۔

ٹرانسمیشن کے دوران، ریکارڈر کا کمیونیکیشن ماڈیول ویڈیو اسٹریمز، ایس او ایس الرٹس، اور لوکیشن ڈیٹا کو ہائی فریکوئنسی برقی سگنلز میں تبدیل کرتا ہے، جو کو ایکسیل کیبل کے ذریعے ایف پی سی ریزوننٹ ڈھانچے میں منتقل کیا جاتا ہے۔ پھر یہ سگنلز بیرونی تابکاری کے لیے 4G/5G برقی مقناطیسی لہروں میں تبدیل ہو جاتے ہیں، ثبوت کی معلومات بیس سٹیشن کو بھیجتے ہیں۔

استقبالیہ کے دوران، اینٹینا بیس سٹیشن سے برقی مقناطیسی لہروں کو پکڑتا ہے اور انہیں برقی سگنلز میں تبدیل کر دیتا ہے، جو پھر شیڈولنگ کمانڈ اور ریموٹ پیرامیٹر ریسیپشن کو مکمل کرنے کے لیے ماڈیول میں واپس منتقل ہو جاتے ہیں۔

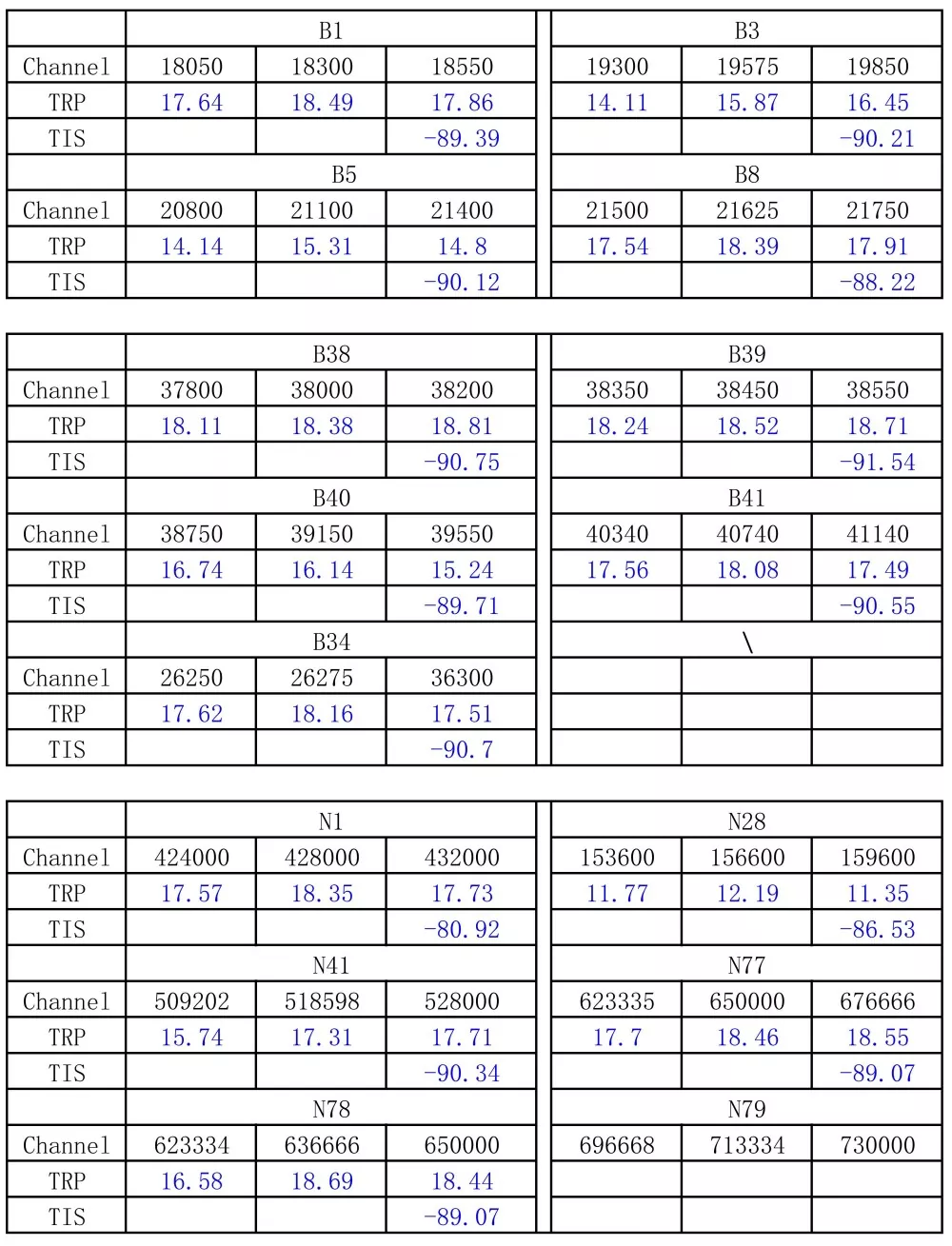

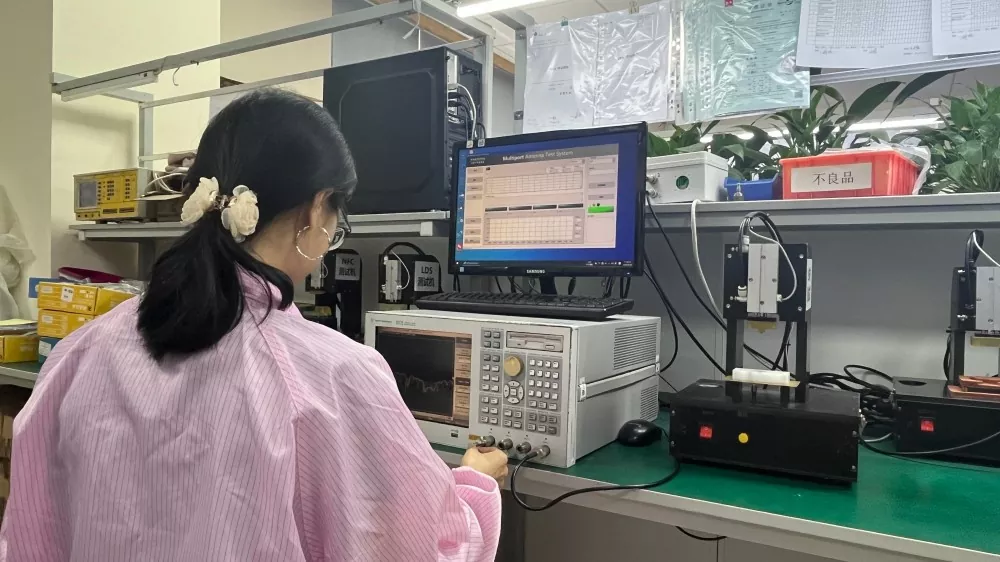

انسانی کمر پر پہننے سے ہونے والے RF نقصان کی تلافی کے لیے، انسانی جسم کے فینٹم ماڈل کا استعمال کرتے ہوئے اینیکوک چیمبر میں سمولیشن کے ذریعے کارکردگی کو بڑھایا جاتا ہے، جس کے نتیجے میں TIS میں 22.8 dB کی بہتری ہوتی ہے جو روایتی FPC اینٹینا کے مقابلے میں حساسیت حاصل کرتی ہے۔ نقلی پہننے کے حالات میں، LTE B8 کے لیے معیاری اینٹینا کی کارکردگی صرف 40.46% ہے، جبکہ Qianmu کا اینٹینا LTE کم تعدد کے لیے ≥52% اور 5G N78 کے لیے ≥47% حاصل کرتا ہے۔ ہر بیچ نمونے لینے اور VNA کے ساتھ دوبارہ ٹیسٹنگ سے گزرتا ہے، ٹیسٹ کے منحنی خطوط اور پروڈکشن ریکارڈ کسٹمر کی تصدیق کے لیے محفوظ کیے جاتے ہیں۔

ہم آہنگ آلات اور لوازمات

اختتامی آلات کے ساتھ ہم آہنگ

1. پبلک سیکیورٹی اور ٹریفک پولیس 4G/5G ہائی ڈیفینیشن قانون نافذ کرنے والا باڈی کیمرہ

2. شہری نظم و نسق، روڈ ایڈمنسٹریشن، اور فائر ڈیپارٹمنٹ کے آڈیو وژوئل شواہد جمع کرنے کے لیے باڈی کیمرہ

3. دھماکہ پروف کیمیکل اور کان کنی کی صنعتوں کے لیے اندرونی طور پر محفوظ قانون نافذ کرنے والا ریکارڈر

4. پاور انسپکشن سنگل سولجر ریکارڈنگ ٹرمینل

5. اوورسیز ایکسپورٹ 4G/5G سنگل سولجر لاء انفورسمنٹ ڈیوائس

ہم آہنگ مواصلاتی ماڈیول

- 4G LTE Cat.1 / Cat.4 کمیونیکیشن ماڈیول 5G ذیلی 6GHz گھریلو/درآمد مواصلاتی ماڈیول 4G+5G+WiFi ملٹی موڈ انٹیگریٹڈ کمیونیکیشن ماڈیول

پیداوار کے لیے فیکٹری سے فراہم کردہ مواد

مختلف لمبائیوں کی U. FL/IPEX سماکشی کیبلز، کمک والی سٹیل پلیٹیں، اور اعلی درجہ حرارت، نمک مزاحم صنعتی چپکنے والی بیکنگ۔ صارفین کے لیے ثانوی پروسیسنگ کو کم سے کم کرنے کے لیے مدر بورڈ ڈیزائن پر مبنی کیبل کی لمبائی اور کنیکٹر کی تصریحات حسب ضرورت۔

تکنیکی وضاحتیں

اینٹینا پروکیورمنٹ اور سلیکشن گائیڈ

1. مکمل طور پر خالی جگہ کے پیرامیٹرز پر انحصار کرنے کے بجائے، جسم پر پہننے والے مکمل آلات سے حقیقی دنیا کی پیمائش کے ڈیٹا پر توجہ دیں۔ عام مینوفیکچرر ڈیٹا شیٹس ننگے بورڈز پر لی گئی پیمائش فراہم کرتی ہیں۔ ڈیوائس ہاؤسنگز میں انسٹال ہونے اور پہننے کے بعد کارکردگی نمایاں طور پر گر جاتی ہے۔ خریداری کرتے وقت، ہمیشہ مکمل نظام VNA/OTA ٹیسٹ رپورٹس کی درخواست کریں اور مکمل طور پر نظریاتی وضاحتوں پر انحصار نہ کریں۔

2. بڑے پیمانے پر پیدا کرنے والے واحد فوجی قانون نافذ کرنے والے آلات میں تجربے کے ساتھ ایک ماخذ فیکٹری کے انتخاب کو ترجیح دیں۔ سنگل سولجر ڈیوائسز کے چیلنجز دھاتی رہائش اور بیٹریوں، انسانی جسم کے لباس اور سخت ماحول کی مداخلت سے نمٹنے میں ہیں۔ پراجیکٹ کے پہلے تجربے والی فیکٹریاں ابتدائی ساختی اور PCB کی سفارشات فراہم کر سکتی ہیں، جس سے مولڈ میں ترمیم اور دوبارہ کام کی ضرورت کم ہو جاتی ہے۔

3. ملکی اور بین الاقوامی فریکوئنسی بینڈ کے درمیان فرق کریں، اور قابل اعتماد جانچ کے معیارات کی واضح وضاحت کریں۔ گھریلو پروجیکٹوں کے لیے، LTE B1/B3/B5/B8/B20 اور 5G N41/N78/N79 کی تصدیق کریں۔ برآمدی منصوبوں کے لیے، متعلقہ بیرون ملک فریکوئنسی بینڈ کی تصدیق کریں۔ ڈراپ، نمک کے اسپرے، اور اعلی/کم درجہ حرارت کے نمونے لینے کے ٹیسٹ کی تکمیل کی ضرورت ہے۔ کنزیومر گریڈ اینٹینا پولیس فیلڈ آپریشنز کی ضروریات کو پورا نہیں کر سکتے۔

4. RF تکنیکی خدمات کی قدر کریں اور محض قیمت کے موازنہ سے گریز کریں۔ پروجیکٹ کی ترقی میں اکثر مداخلت، فریکوئنسی انحراف، اور پہننے کی کارکردگی میں کمی آتی ہے۔ ثالثوں میں RF تکنیکی صلاحیتوں کی کمی ہے۔ ایسے مینوفیکچررز کو ترجیح دیں جو لے آؤٹ کی سفارشات فراہم کر سکیں اور سسٹم کی مکمل ناکامیوں کے ازالے میں مدد کریں۔

شینزین کیانمو کمیونیکیشنز کا انتخاب کیوں کریں۔

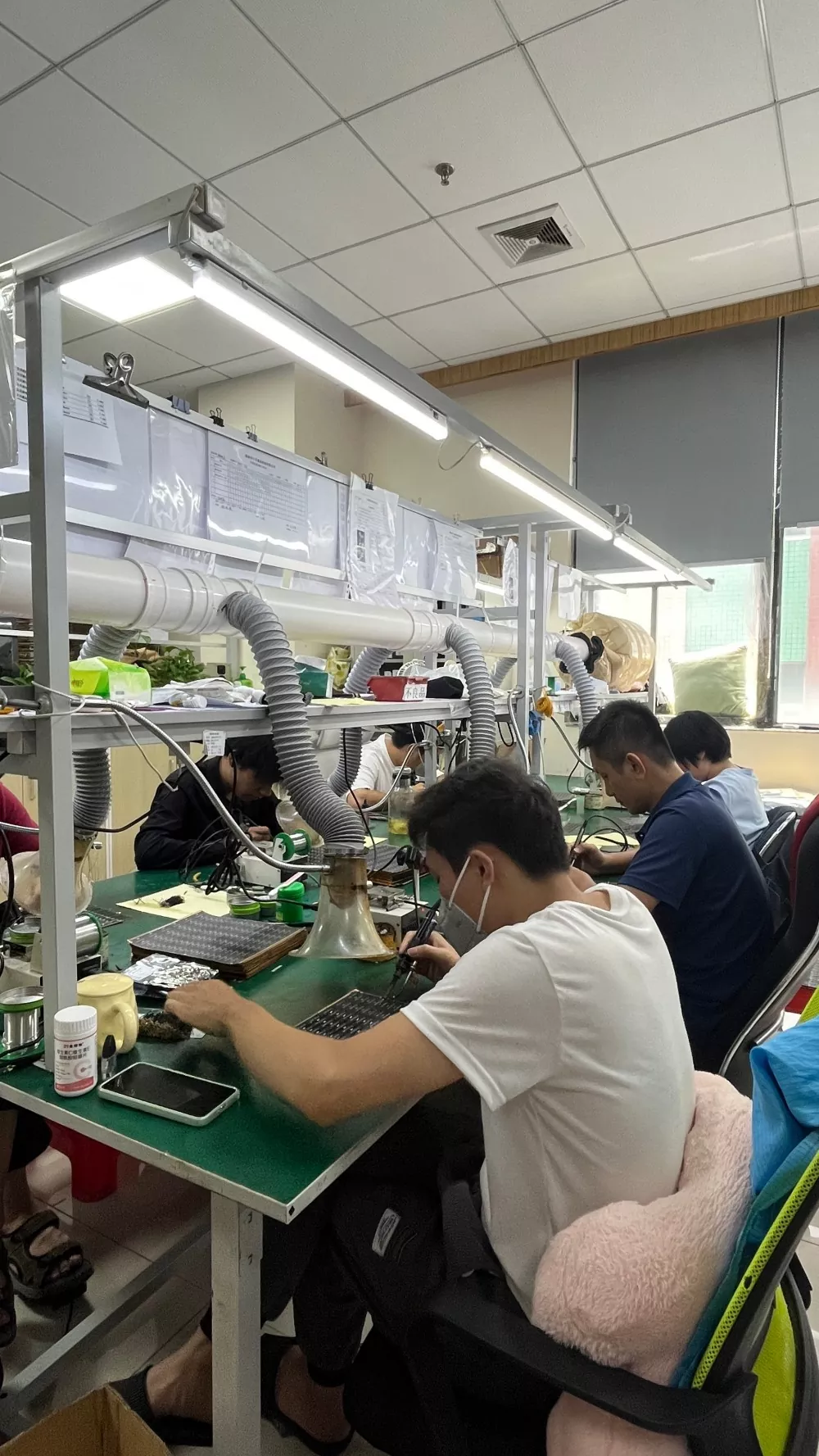

1. کسی مڈل مین مارک اپ کے بغیر سورس فیکٹری سے براہ راست سپلائی۔ اندرون خانہ پروڈکشن لائن ایف پی سی کٹنگ، کمک، چپکنے والی پشت پناہی، اور مکمل برقی معائنہ کو ہینڈل کرتی ہے۔ بلک آرڈرز کے لیے مسابقتی قیمتوں کا تعین، طویل مدتی فریم ورک سپلائی معاون، پولیس پروکیورمنٹ بِڈنگ پروجیکٹس کے لیے موزوں۔

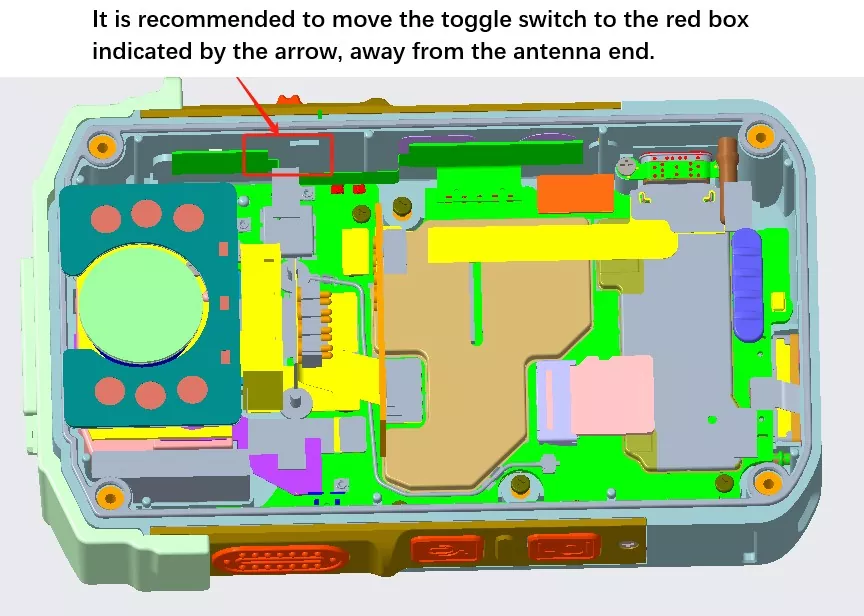

2. انفرادی فوجی سازوسامان میں مہارت حاصل کرتے ہوئے، ہم ابتدائی مرحلے کے R&D میں گہرائی سے شامل رہے ہیں اور بڑے پیمانے پر پروڈکشن اور مختلف جسمانی پہننے والے کیمروں اور سنگل سولجر ٹرمینلز کی تعیناتی کا وسیع تجربہ رکھتے ہیں۔ نئے پروجیکٹس کے لیے، ہم 3D ڈیزائن حاصل کر سکتے ہیں، اینٹینا لے آؤٹ اور کلیئرنس کی رکاوٹ کے حل فراہم کر سکتے ہیں، ڈیزائن کی خامیوں سے بچ سکتے ہیں، اور مولڈ میں ترمیم کے اخراجات کو کم کر سکتے ہیں۔

3. لچکدار OEM/ODM حسب ضرورت فاسد FPC کٹنگ، فیڈر کی لمبائی، کنیکٹر کی وضاحتیں، اور فریکوئنسی بینڈ فائن ٹیوننگ کو سپورٹ کرتی ہے۔ معیاری نمونے کی ترسیل 35 کام کے دنوں میں۔

4. غیر ملکی تجارتی معاونت کی مکمل صلاحیتیں [تصویر پلیس ہولڈر: سرٹیفیکیشن دستاویزات کا مجموعہ (CE, FCC, RoHS, ISO)] کمپنی کے پاس درآمد اور برآمد کے آزادانہ حقوق ہیں اور اس کے پاس اہلیت کے مکمل سیٹ ہیں۔ ہم انگریزی تکنیکی وضاحتیں اور ٹیسٹ رپورٹس فراہم کر سکتے ہیں، FOB شینزین تجارتی شرائط کو سپورٹ کر سکتے ہیں، اور بیرون ملک سیکیورٹی حل فراہم کرنے والوں اور خریداروں سے رابطہ قائم کر سکتے ہیں۔

5. اختتام سے آخر تک تکنیکی فروخت کے بعد سپورٹ: پورے آلے میں 4G/5G سگنل کی بے ضابطگیوں کی صورت میں، RF انجینئرز اس مسئلے کو اینٹینا کے مسائل سے عجلت میں منسوب کیے بغیر بنیادی وجہ (اینٹینا، ڈھانچہ، یا ماڈیول) کی شناخت میں مدد کریں گے۔ نمونے کی جانچ، پائلٹ پروڈکشن، اور بڑے پیمانے پر پیداوار کے مراحل میں مسلسل تکنیکی تعاون فراہم کیا جاتا ہے۔

اکثر پوچھے گئے سوالات

Q1: کیا باڈی ورن کیمرہ 4G/5G اینٹینا Wi-Fi ماڈیول کے ساتھ شیئر کیا جا سکتا ہے؟

A: یہ اینٹینا 4G LTE/5G Sub6G سیلولر بینڈز کے لیے ڈیزائن کیا گیا ہے۔ اگر Wi-Fi فعالیت درکار ہے تو، یہ ایک علیحدہ Wi-Fi اینٹینا ترتیب دینے کی سفارش کی جاتی ہے، کیونکہ ایک ہی اینٹینا کا اشتراک مداخلت کا سبب بن سکتا ہے اور سیلولر مواصلات کی کارکردگی کو کم کر سکتا ہے۔

Q2: جسم میں پہنا ہوا کیمرہ ایک فاسد اندرونی گہا رکھتا ہے۔ کیا اینٹینا ایسی شکلوں کو فٹ کرنے کے لیے کسٹم کٹنگ کو سپورٹ کرتا ہے؟

A: اپنی مرضی کے مطابق کاٹنے کی حمایت کرتا ہے۔ کلائنٹ کیسنگ کی 3D ڈرائنگ فراہم کرتا ہے، اور ہم شکل کے ڈیزائن، مکمل پروٹو ٹائپنگ، اور مکمل ڈیوائس فٹ پر حقیقی دنیا کی جانچ کرنے کے لیے دستیاب جگہ کا اندازہ لگاتے ہیں۔

Q3: کیا چپکنے والی پشت پناہی کے استعمال کے علاوہ FPC اینٹینا کو محفوظ کرنے کے کوئی اور طریقے ہیں؟

A: کومپیکٹ ہاؤسنگز کے ساتھ باڈی پہننے والے کیمروں کی بڑے پیمانے پر پیداوار کے لیے، صنعتی چپکنے والی بانڈنگ مرکزی دھارے کا طریقہ ہے۔ ZIF کنیکٹر اہم جگہ پر قبضہ کرتے ہیں اور شاذ و نادر ہی استعمال ہوتے ہیں۔ اینٹینا کنڈکٹر ایریا پر سکرو کلیمپنگ سختی سے ممنوع ہے، کیونکہ یہ اینٹینا کو نقصان پہنچا سکتا ہے اور اثر ہونے پر ناکامی کا باعث بن سکتا ہے۔

Q4: کیا جسم سے پہنے ہوئے کیمرے پر ناقص 4G/5G سگنل ہمیشہ اینٹینا کے معیار کے مسائل کی وجہ سے ہوتا ہے؟

ج: ضروری نہیں۔ زیادہ تر سگنل کے مسائل ناکافی کلیئرنس، اینٹینا دھاتی مداخلت کے ذرائع کے قریب ہونے، ڈھیلے کنیکٹرز، یا انسانی جسم کی نقلی شکل کی کمی سے پیدا ہوتے ہیں۔ انجینئرز آپریٹنگ حالات کو دوبارہ پیش کر سکتے ہیں تاکہ مسئلے کی اصل وجہ کو درست طریقے سے پہچان سکیں۔

Q5: کیا فیکٹری آڈٹ کی حمایت کی جاتی ہے؟ کیا اہلیت کی دستاویزات تیسرے فریق کو فراہم کی جا سکتی ہیں؟

A: اپائنٹمنٹ پر سائٹ پر فیکٹری آڈٹ کی حمایت کی جاتی ہے۔ ISO، RoHS، CE، FCC، اور بیچ ٹیسٹنگ رپورٹس کے الیکٹرانک ورژن دستیاب ہیں۔ پولیس پروکیورمنٹ بڈنگ کے لیے مہر بند کاغذی کاپیاں فراہم کی جا سکتی ہیں۔

کارپوریٹ ادارے کی معلومات

Shenzhen Qianmu Communication Technology Co., Ltd. کو ایک دہائی سے زیادہ عرصے سے بلٹ ان RF اینٹینا کی تحقیق، ترقی اور تیاری کے لیے وقف کیا گیا ہے، جو جسم میں پہننے والے کیمروں، پہننے کے قابل آلات، اور IoT FPC صنعتی ایپلی کیشنز کے لیے اینٹینا میں مہارت رکھتا ہے۔ R&D، پیداوار، اور بین الاقوامی تجارت کی فروخت کو یکجا کرتے ہوئے، کمپنی حفاظتی آلات کے انٹیگریٹرز، قانون نافذ کرنے والے آلات کے برانڈز، اور بیرون ملک ODM/OEM کلائنٹس کے لیے ون اسٹاپ RF اینٹینا حل فراہم کرتی ہے—بشمول نمونے، کسٹم ڈیولپمنٹ، اور بڑے پیمانے پر سپلائی۔

کمپنی کا پتہ: کمرہ 425، 443، چوتھی منزل، بلڈنگ اے، ہوافینگ زیگو ہینگچینگ ہائی ٹیک انڈسٹریل پارک، نمبر 3 ایوی ایشن روڈ، سانوی کمیونٹی، ہانگچینگ سب ڈسٹرکٹ، باؤآن ڈسٹرکٹ، شینزین سٹی، گوانگ ڈونگ صوبہ فون: 0755-21633653 ای میل: qianmu188@126.com سپورٹ سروسز: مفت نمونے کی جانچ، نئے منصوبوں کے لیے 3D ساختی اینٹینا کی تشخیص، RF تکنیکی مدد، مکمل برآمد/پولیسنگ سرٹیفیکیشن دستاویزات
