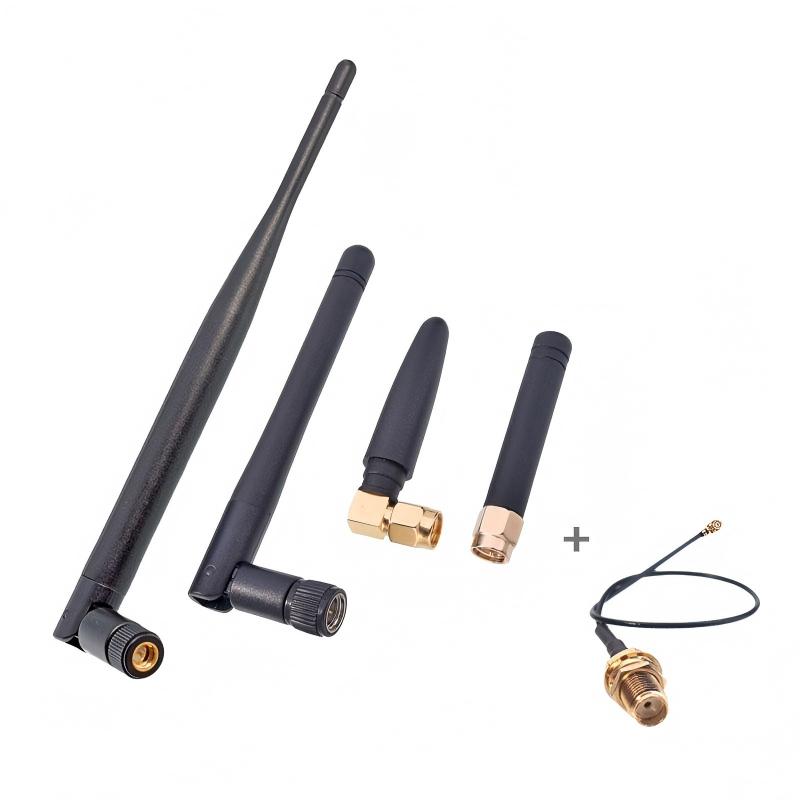

ربڑ کی ڈکی اینٹینا بالکل کیا ہے؟

A ربڑ بتھ اینٹینا(عام طور پر ربڑ اینٹینا یا ربڑ بتھ اینٹینا کے نام سے جانا جاتا ہے) ایک عام چھوٹا ہے۔اومنی اینٹیناربڑ یا پلاسٹک کی اس کی بیرونی حفاظتی تہہ کے لیے نامزد کیا گیا ہے۔ یہ وائرلیس مواصلاتی آلات جیسے واکی ٹاکیز، وائرلیس روٹرز، کار ریڈیوز، اور IoT آلات میں وسیع پیمانے پر استعمال ہوتا ہے۔ Qianmu کمیونیکیشن اپنی بنیادی خصوصیات اور کام کے اصولوں کی وضاحت کرتا ہے:

1. ساخت اور ڈیزائن کی خصوصیات

بیرونی مواد:

بیرونی تہہ لچکدار ربڑ/سلیکون سے بنی ہے (کچھ سخت پلاسٹک ہیں)، جسمانی تحفظ فراہم کرتی ہے جیسے واٹر پروفنگ، جھٹکا مزاحمت، اور سنکنرن مزاحمت۔

رنگ عام طور پر سیاہ ہوتا ہے، دوسرے رنگوں (جیسے سفید یا نارنجی) میں کچھ حسب ضرورت اختیارات دستیاب ہوتے ہیں۔

اندرونی ساخت:

کور ریڈی ایٹر: ایک اندرونی سرپل-زخم دھاتی تار (تانبے یا سٹیل) کے اندر چھپا ہوا ہے، جو اینٹینا کے ریڈیٹنگ عنصر کے طور پر کام کرتا ہے۔

بیس مماثل سرکٹ: ایک چھوٹا مماثل سرکٹ (جیسے کیپیسیٹر یا انڈکٹر) کو نچلے حصے میں ضم کیا جا سکتا ہے تاکہ آلہ کی مماثلت کے لیے رکاوٹ (عام طور پر 50Ω) کو بہتر بنایا جا سکے۔

کنیکٹر: عام RF انٹرفیس جیسے SMA، RP-SMA، اور TNC نیچے استعمال کیے جاتے ہیں، جو آلات سے براہ راست اسکرو کنکشن کی اجازت دیتے ہیں۔

شکل: بیلناکار یا مخروطی، عام طور پر لمبائی میں 5-20 سینٹی میٹر (آپریٹنگ فریکوئنسی بینڈ پر منحصر ہے)، جس کا قطر تقریباً 0.5-2 سینٹی میٹر ہے۔

2. آپریٹنگ اصول اور برقی خصوصیات

تابکاری کا اصول: اندرونی سرپل تار بنیادی طور پر ایک مختصر مونوپول اینٹینا کے طور پر کام کرتا ہے، اس کی برقی لمبائی کو سرپل ڈھانچے کے ذریعے بڑھایا جاتا ہے، اپنے چھوٹے جسمانی طول و عرض کے باوجود ہدف فریکوئنسی بینڈ (جیسے 433 میگاہرٹز یا 2.4 گیگا ہرٹز) پر گونج کو فعال کرتا ہے۔

ہمہ جہتی تابکاری: جب عمودی طور پر نصب کیا جاتا ہے، تو یہ 360° پر افقی سمت میں یکساں تابکاری فراہم کرتا ہے، عمودی سمت میں کم فائدہ کے ساتھ۔

بینڈ کوریج

1. سنگل بینڈ: خاص طور پر ایک خاص فریکوئنسی بینڈ کے لیے ڈیزائن کیا گیا ہے (جیسے، GPS 1.5GHz، 4G 1.8GHz)۔

2. ملٹی بینڈ: سیگمنٹڈ اسپائرل یا انڈکٹو ڈیزائن کے ذریعے متعدد فریکوئنسیوں کو سپورٹ کرتا ہے (مثلاً بیک وقت UHF 400 MHz اور 2.4 GHz کا احاطہ)۔

3. بنیادی فوائد

جسمانی استحکام:

ربڑ کا کیسنگ موڑنے سے بچنے والا اور واٹر پروف ہے (عام طور پر IP67 کا درجہ دیا جاتا ہے)، جو اسے آؤٹ ڈور یا موبائل ایپلی کیشنز (جیسے آٹوموٹو اور ہینڈ ہیلڈ ڈیوائسز) کے لیے موزوں بناتا ہے۔

انسٹال کرنے میں آسان:

پیچیدہ سیٹ اپ کے بغیر ڈیوائس انٹرفیس کو براہ راست مربوط کریں۔

کم قیمت:

صنعتی بڑے پیمانے پر پیداوار کی لاگت کم ہے۔

ہلکا پھلکا:

عام طور پر اس کا وزن 50 گرام سے کم ہوتا ہے، جو اسے پورٹیبل ڈیوائسز کے لیے مثالی بناتا ہے۔

4. عام درخواست کے منظرنامے۔

کنزیومر الیکٹرانکس:

ہوم راؤٹر (Wi-Fi 2.4GHz/5GHz)، بلوٹوتھ ہیڈ فونز، سمارٹ ہوم سینسرز۔

TP-Link راؤٹر کے اوپر ڈی ٹیچ ایبل بلیک ربڑ اینٹینا۔

پیشہ ورانہ وائرلیس مواصلات:

دو طرفہ ریڈیو (UHF/VHF بینڈ)، گاڑی میں نصب ریڈیو، اور ڈرون ویڈیو ٹرانسمیشن اینٹینا۔

چیزوں کا انٹرنیٹ (IoT):

NB-IoT/LoRa ماڈیول اینٹینا، GPS پوزیشننگ ٹرمینل۔

صنعتی سامان:

صنعتی ریموٹ کنٹرول (کرین، AGVs)، سینسر نیٹ ورک نوڈس۔

5. حدود اور تحفظات

کم کارکردگی:

مائیٹورائزیشن کی رکاوٹوں کی وجہ سے، تابکاری کی کارکردگی عام طور پر صرف 30%–60% ہے (پورے سائز کے اینٹینا کے لیے 80% سے زیادہ کے مقابلے)۔

محدود حاصل کریں:

کم فائدہ کی خصوصیات کے نتیجے میں ٹرانسمیشن کے فاصلے کم ہوتے ہیں (مثال کے طور پر، ڈوپول اینٹینا والے وائی فائی راؤٹرز عام طور پر ≤50 میٹر کی رینج کا احاطہ کرتے ہیں)۔

تنصیب کا مقام حساس:

ہمہ جہت کو یقینی بنانے کے لیے عمودی طور پر نصب کیا جانا چاہیے؛ دھات کی سطحوں کے قریب ہونے پر کارکردگی میں کمی آتی ہے (زمین کا اثر)۔

فکسڈ فریکوئنسی بینڈ:

فیکٹری چھوڑنے کے بعد تعدد کو ایڈجسٹ نہیں کیا جا سکتا؛ سامان کی فریکوئنسی بینڈ کے مطابق عین مطابق ماڈل کا انتخاب ضروری ہے۔

6. انتخاب اور استعمال کی سفارشات

مماثل تعدد بینڈ:

ڈیوائس کے آپریٹنگ فریکوئنسی بینڈ کی تصدیق کریں (مثلاً 315 میگاہرٹز، 868 میگاہرٹز، 2.4 گیگا ہرٹز) اور متعلقہ گونجنے والا اینٹینا منتخب کریں۔

انٹرفیس مطابقت:

جسمانی مماثلت سے بچنے کے لیے ڈیوائس کے انٹرفیس کی قسم (جیسے SMA مرد/عورت) کی تصدیق کریں۔

منظر کی موافقت:

بیرونی آلات میں IP67 تحفظ کی درجہ بندی ہونی چاہیے۔ گاڑی میں نصب سامان کو اینٹی وائبریشن ڈیزائن پر غور کرنا چاہیے۔

کارکردگی اپ گریڈ:

طویل فاصلے کے تقاضوں کو ہائی گین اینٹینا سے بدل کر پورا کیا جا سکتا ہے، لیکن اس سے ہمہ جہتی کی قربانی ہو گی۔

خلاصہ: وہپ اینٹینا وائرلیس ڈیوائسز میں ایک اقتصادی اور عملی حل کی نمائندگی کرتا ہے، جو اپنی کم قیمت، آسان تنصیب، اور مضبوط جسمانی استحکام کی وجہ سے صارفین کے الیکٹرانکس اور صنعتی ہارڈویئر میں پسند کیا جاتا ہے۔ تاہم، اس کا کم فائدہ اور تنگ بینڈوتھ اعلی کارکردگی والے منظرناموں میں اس کے اطلاق کو محدود کرتی ہے، اس لیے طویل فاصلے تک یا انتہائی قابل اعتماد مواصلات (جیسے ڈرون ویڈیو ٹرانسمیشن یا بیس اسٹیشن) کے لیے پیشہ ورانہ بیرونی اینٹینا ضروری رہتے ہیں۔
