باڈی کیم GPS اینٹینا

باڈی کیم جی پی ایس اینٹینا کیا ہے؟

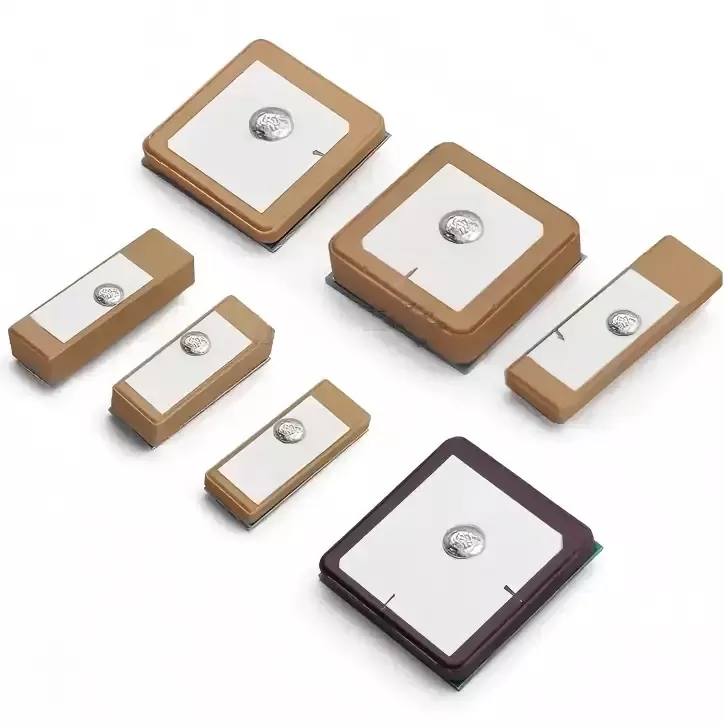

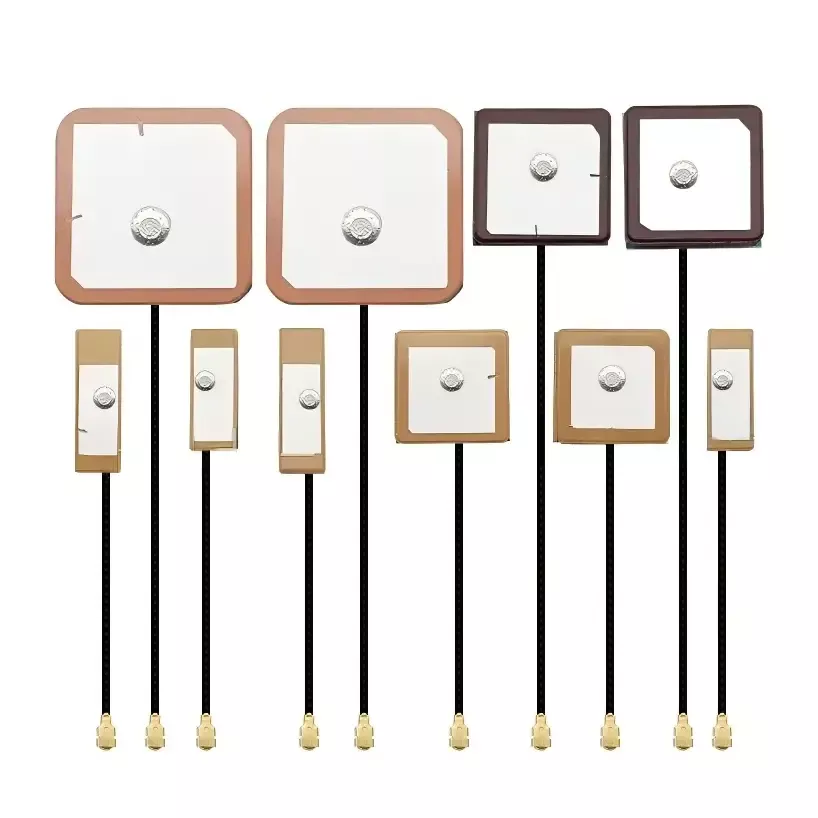

باڈی کیم جی پی ایس اینٹینا ایک صنعتی درجے کا جی این ایس ایس سیرامک ​​پیچ اینٹینا ہے جو خاص طور پر واحد فوجی قانون نافذ کرنے والے ثبوت جمع کرنے والے ٹرمینلز کے لیے ڈیزائن کیا گیا ہے۔ یہ GPS، BeiDou، GLONASS، اور Galileo سمیت متعدد سیٹلائٹ سسٹمز کے ساتھ مطابقت رکھتا ہے، اور عالمی سیٹلائٹ نیویگیشن سگنلز کی پولرائزیشن خصوصیات کو اپنانے کے لیے دائیں ہاتھ کی سرکلر پولرائزیشن (RHCP) ساخت کی خصوصیات رکھتا ہے۔

ایک مضبوط سیرامک ​​اینٹینا ڈیزائن کے ساتھ، یہ بہترین ڈائریکٹیوٹی اور مضبوط ماحولیاتی موافقت پیش کرتا ہے۔ یہاں تک کہ مشکل حالات جیسے کہ جسم میں پہنی جانے والی رکاوٹیں، سامان سے دھات کی حفاظت، شہری عمارت میں رکاوٹ، یا تیز رفتار موبائل آپریشنز، یہ مستحکم پوزیشننگ ڈیٹا فراہم کرتا ہے۔ یہ آڈیو ویژول قانون نافذ کرنے والے ریکارڈنگز کے لیے درست اور سراغ لگانے کے قابل جغرافیائی محل وقوع کے واٹر مارکس کو یقینی بناتا ہے، جس سے ایک مکمل اور تعمیل ثبوتی سلسلہ کے قیام کو ممکن بنایا جا سکتا ہے۔

کام کرنے کا اصول

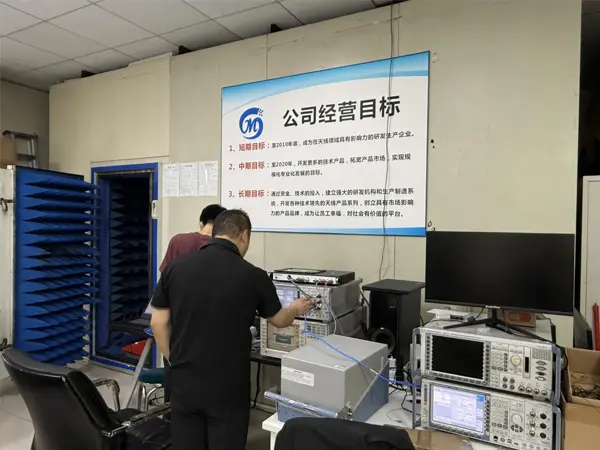

باڈی کیم GPS اینٹینا پیشہ ورانہ سیٹلائٹ نیویگیشن RF استقبالیہ اصولوں کی بنیاد پر کام کرتا ہے۔ پورے ورک فلو کی تصدیق لیبارٹری اینیکوک چیمبر ٹیسٹنگ اور حقیقی دنیا کے آؤٹ ڈور فیلڈ ٹیسٹنگ دونوں کے ذریعے کی گئی ہے، واضح آپریشنل منطق اور مستحکم کارکردگی کو یقینی بنا کر۔ یہ بنیادی طور پر تین بنیادی اجزاء پر مشتمل ہے:

1. سیٹلائٹ سگنل کا حصول: پروڈکٹ میں ایک بنیادی ہائی ڈائی الیکٹرک سیرامک ​​ڈائی الیکٹرک چپ ہے جو ہوا میں L1-بینڈ سیٹلائٹ نیویگیشن سگنلز کو موثر طریقے سے پکڑتی ہے۔ ایک سرشار دائیں ہاتھ کے سرکلر پولرائزیشن ڈیزائن کے ساتھ، یہ آلہ کی گردش یا انسانی جسم میں رکاوٹ کی وجہ سے سگنل کی کشیدگی کو مؤثر طریقے سے کم کرتا ہے، عام مسائل کو حل کرتا ہے جیسے کہ سگنل کا ناقص استقبال اور گھنی عمارتوں والے شہری علاقوں میں یا پہاڑی اور دور دراز علاقوں میں سیٹلائٹ کے حصول میں ناکامی جہاں ملٹی پاتھ ریفلیکشنز موجود ہیں۔

2. سگنل فلٹرنگ اور اینٹی مداخلت: انٹینا میں ایک مربوط درستگی سے مماثل سرکٹ ہے جو 4G/5G ماڈیول، وائی فائی ماڈیول، اور باڈی کیمرہ کے اندر بیٹری پاور سپلائی سے پیدا ہونے والے شور کی مداخلت کو خود بخود فلٹر کرتا ہے۔ یہ خالص GNSS سیٹلائٹ سگنلز کو الگ تھلگ کرتا ہے، مؤثر طریقے سے پوزیشننگ کی بے ضابطگیوں، جمپنگ پوائنٹس، اور اندرونی RF کراسسٹالک کی وجہ سے چلنے والی رکاوٹوں کو ختم کرتا ہے۔

3. ڈیٹا پارسنگ اور آؤٹ پٹ: فلٹر شدہ اور آپٹمائزڈ مستحکم سیٹلائٹ سگنل ڈیوائس کے مین بورڈ پوزیشننگ چپ میں منتقل ہوتا ہے، جو اصل وقت میں درست عرض البلد اور طول البلد، رفتار، وقت اور اونچائی کے ڈیٹا کو پارس کرتا ہے۔ یہ معلومات بیک وقت قانون نافذ کرنے والے آپریشنز کے دوران ریکارڈ شدہ ویڈیو اور آڈیو فائلوں کے لیے جغرافیائی محل وقوع کے واٹر مارکس کے طور پر مطابقت پذیر ہوتی ہے، جس سے مکمل ٹریکنگ، ٹریس ایبلٹی، اور نفاذ کی رفتار کو دوبارہ چلایا جاتا ہے۔

انسٹالیشن اور استعمال گائیڈ

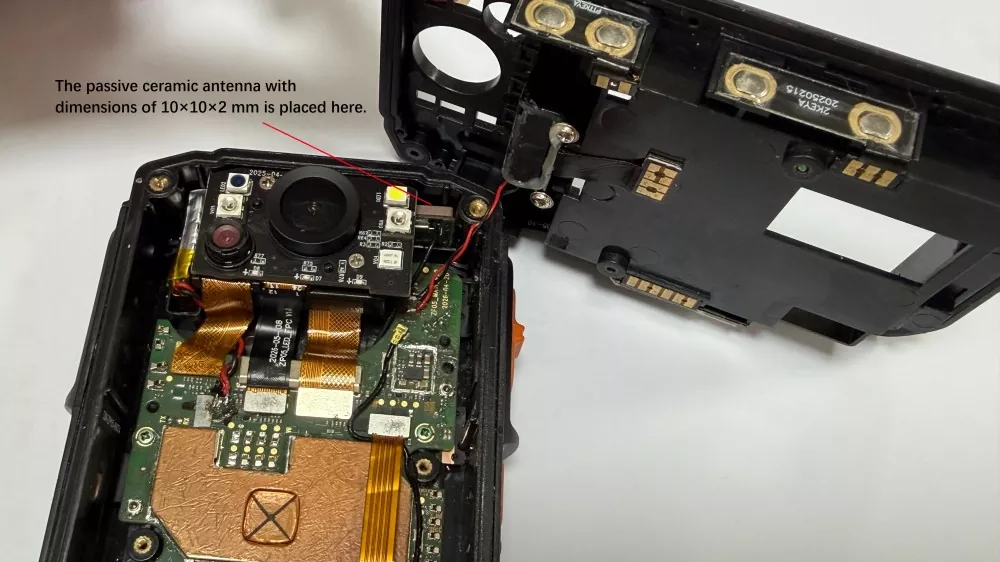

1. تنصیب کے مقام کا انتخاب

سیرامک ​​اینٹینا ریڈی ایشن کور ایریا کو دھاتی رہائش، بیٹری سیلز، یا دھاتی بریکٹوں سے براہ راست احاطہ یا رکاوٹ نہیں ہونا چاہیے۔ یہ تجویز کی جاتی ہے کہ آلہ کو باڈی کیمرہ کے اندرونی حصے کے اوپر کسی غیر دھاتی جگہ پر نصب کیا جائے، 4G/5G اور Wi-Fi اینٹینا سے کم از کم 15 ملی میٹر کا محفوظ فاصلہ برقرار رکھیں تاکہ شریک چینل کی مداخلت سے بچ سکیں اور سیٹلائٹ سگنل کے بغیر رکاوٹ کے استقبال کو یقینی بنایا جا سکے۔

2. ویلڈنگ اور فکسیشن نردجیکرن

پن قسم کے سیرامک ​​انٹینا کے لیے، اس بات کو یقینی بنائیں کہ ٹانکا لگانا جوڑ بھرا ہوا ہے، جس میں کوئی ٹھنڈا سولڈرنگ نہیں، چھوٹی ہوئی سولڈرنگ، یا علیحدہ سولڈرنگ۔ ایس ایم ٹی سطح پر نصب مصنوعات کے لیے، پی سی بی کی سطح پر فلیٹ اور محفوظ سیدھ حاصل کرنے کے لیے فیکٹری کے بڑھتے ہوئے عمل کے معیارات پر سختی سے عمل کریں۔ اسمبلی کے دوران، اندرونی مائیکرو کریکس کو روکنے اور بعد میں ممکنہ پوشیدہ سگنل کی ناکامیوں کو ختم کرنے کے لیے سیرامک ​​چپ پر ضرورت سے زیادہ طاقت لگانے سے گریز کریں۔

3. اینٹی مداخلت پروٹیکشن آپریشن

اینٹینا انسٹال ہونے کے بعد، بجلی کی مداخلت کو کم کرنے کے لیے انٹینا کو پاور ماڈیول اور مدر بورڈ کے ہائی پاور ایریا سے الگ کرنے کے لیے انسولیٹنگ ٹیپ کا استعمال کریں۔ اینٹینا کیبلز کو روٹ کریں تاکہ وہ لمبی دوری پر پاور لائنوں کے متوازی نہ چلیں، اس طرح سگنل کے اتار چڑھاؤ اور منبع پر غیر مستحکم پوزیشننگ کو روکیں۔

4. مکمل مشین ڈیبگنگ اور تصدیقی معیارات

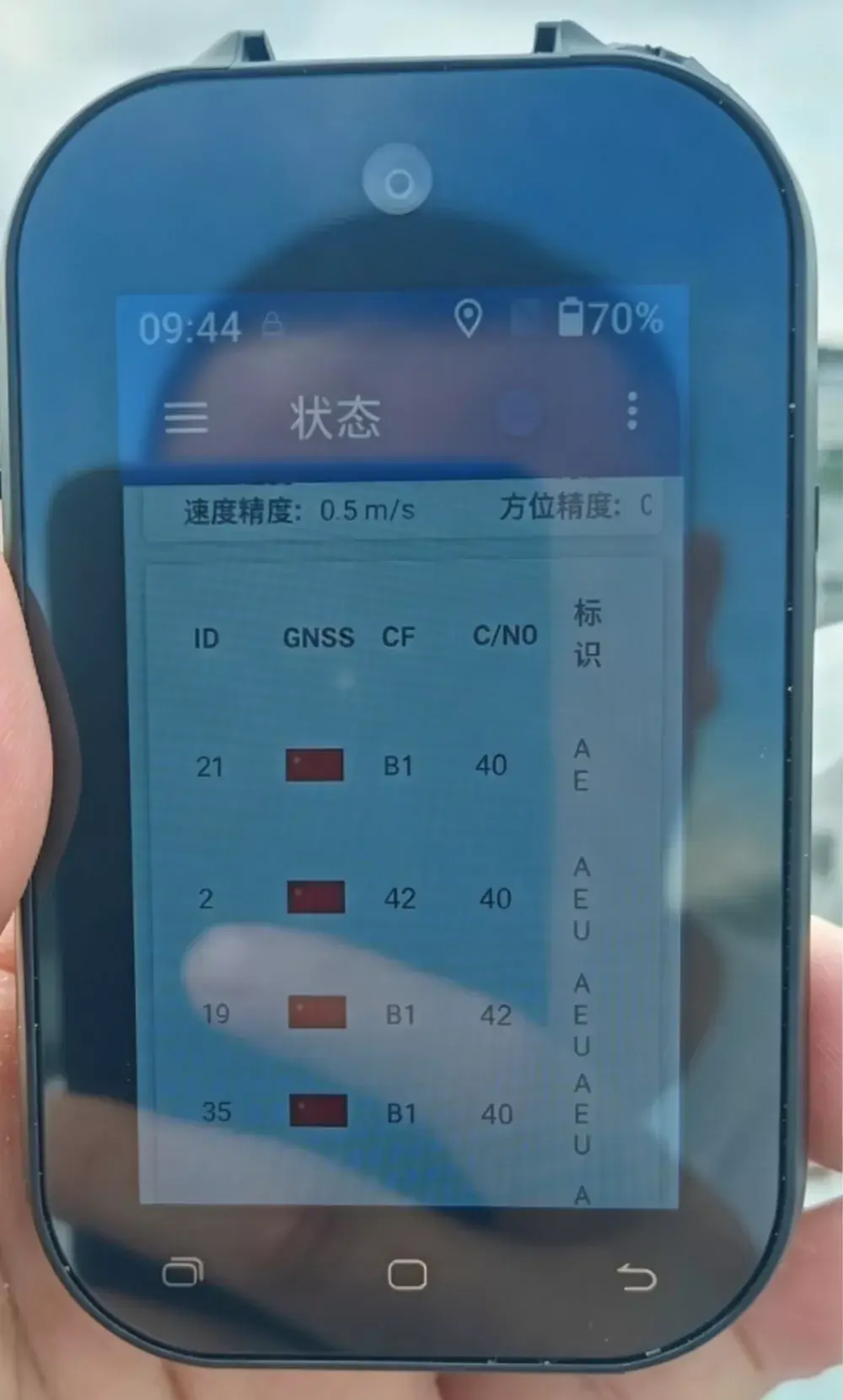

ڈیوائس کی اسمبلی مکمل ہونے کے بعد، بیرونی حقیقی دنیا کے ستاروں کے حصول کی جانچ کی جانی چاہیے۔ اکیلے انڈور سنگل بورڈ ٹیسٹنگ ناکافی ہے۔ تصدیق کے لیے کلیدی پیرامیٹرز میں سرد اور گرم آغاز کے دوران حاصل کیے گئے سیٹلائٹس کی تعداد، پوزیشننگ کی درستگی، اور رفتار کا تسلسل شامل ہے، اس بات کو یقینی بنانا کہ اینٹینا کی کارکردگی حتمی اسمبلی کے بعد تصریحات پر پورا اترتی ہے اور بیچ کے معیار کے مسائل کو روکتی ہے۔

ایک قابل GPS اینٹینا کا انتخاب کیسے کریں۔

بہت سے پروکیورمنٹ اور آلات کی ترقی کے عملے کے پاس RF مہارت کی کمی ہے، جس کی وجہ سے وہ اکثر کم قیمتوں پر سویلین گریڈ کے اینٹینا خریدتے ہیں۔ اس کے نتیجے میں مصنوعات کی غیر معیاری کارکردگی، ناکام منصوبے کی قبولیت، اور بڑے پیمانے پر فروخت کے بعد ناکامی ہوتی ہے۔ صنعت کے سالوں کے تجربے کی بنیاد پر، ہم نے صنعتی نفاذ کے آلات کے لیے اینٹینا کے انتخاب کے لیے چار بنیادی معیارات کا خلاصہ کیا ہے:

1. صنعتی درجے کے خصوصی مواد کو ترجیح دیں: عام سویلین سیرامک ​​خام مال کے استعمال کو مضبوطی سے ختم کریں، اور صنعتی درجے کے سیرامک ​​سبسٹریٹس کا انتخاب کرنا چاہیے جس میں وسیع درجہ حرارت رواداری اور پیچیدہ آپریشنل حالات کے لیے مناسب مداخلت مخالف خصوصیات ہیں، انتہائی بیرونی ماحول میں طویل مدتی مستحکم کارکردگی کو یقینی بنانا۔

2. اصل ٹیسٹ کے اعداد و شمار پر توجہ مرکوز کریں، نظریاتی پیرامیٹرز کو مسترد کریں: مارکیٹ میں زیادہ تر مینوفیکچررز حقیقی دنیا کے ٹیسٹنگ سپورٹ کے بغیر صرف نظریاتی وضاحتیں فراہم کرتے ہیں۔ معروف اوریجنل مینوفیکچررز ڈارک روم ٹیسٹ رپورٹس، آؤٹ ڈور فیلڈ ٹیسٹ ویڈیوز، اور انتہائی کم درجہ حرارت کے عمر رسیدہ ٹیسٹ کے اعداد و شمار — ایسے پیرامیٹرز پیش کر سکتے ہیں جو حقیقی اور قابل تصدیق ہوں۔

3. قانون نافذ کرنے والے آلات کے لیے خصوصی مرضی کے مطابق مصنوعات کا انتخاب کریں: معیاری نیویگیشن اینٹینا ایک سے زیادہ اینٹینا، میٹل شیلڈنگ، یا قانون نافذ کرنے والے آلات میں انسانی جسم کی رکاوٹ کے لیے موزوں نہیں ہوتے ہیں، جس کی وجہ سے وہ واحد فوجی ڈیوائس آپریٹنگ حالات کے لیے موزوں نہیں ہوتے ہیں۔ اندرونی RF مداخلت کے بنیادی مسئلے کو حل کرنے کے لیے قانون نافذ کرنے والے ٹرمینلز کے لیے خاص طور پر تیار کردہ اپنی مرضی کے مطابق ڈیزائن کردہ اینٹینا کا انتخاب کرنا ضروری ہے۔

4. ماخذ فیکٹریوں کے ساتھ براہ راست تعاون کو ترجیح دیں: R&D، نمونے میں ترمیم، بڑے پیمانے پر پیداوار، اور بعد از فروخت سروس میں مربوط صلاحیتوں کے ساتھ چینی مینوفیکچررز کا انتخاب کریں۔ یہ تیز رفتار تخصیص، مستحکم سپلائی، فوری بعد فروخت سپورٹ کو قابل بناتا ہے، اور بیچوانوں کی طرف سے قیمت کے مارک اپ اور تکنیکی کوآرڈینیشن میں کمیونیکیشن گیپس جیسے مسائل سے بچتا ہے۔

اکثر پوچھے گئے سوالات

Q1: کیا یہ سیرامک ​​اینٹینا تمام برانڈز کے باڈی پہنے ہوئے کیمروں کے ساتھ ہم آہنگ ہو سکتا ہے؟

تجارتی طور پر دستیاب 4G/5G باڈی پہننے والے قانون نافذ کرنے والے کیمروں، دھماکہ پروف ثبوت جمع کرنے والے ٹرمینلز، اور آؤٹ ڈور انسپکشن باڈی کیمز کی اکثریت کے ساتھ ہم آہنگ، جبکہ آلہ کی ساخت، انٹرفیس اور ڈائمینشنز کے عین مطابق بنائے گئے حسب ضرورت غیر معیاری کنفیگریشنز کو بھی سپورٹ کرتا ہے۔

Q2: سیرامک ​​اینٹینا کن مخصوص طریقوں سے ایف پی سی اینٹینا کو بہتر بناتا ہے؟

بنیادی بہتریوں میں تیز تر سیٹلائٹ کا حصول، پوزیشننگ کی خرابی میں کمی، بلاتعطل ٹریکنگ، اور نمایاں طور پر بڑھا ہوا اینٹی انٹرفیس، اینٹی وائبریشن، اور درجہ حرارت کے خلاف مزاحمت کی کارکردگی شامل ہیں- انتہائی سردی سے لے کر زیادہ گرمی تک۔ یہ اپ گریڈ پیچیدہ بیرونی حالات میں پوزیشننگ کی ناکامیوں کو مکمل طور پر حل کرتے ہیں اور سامان کے بعد فروخت سروس کے نرخوں کو کافی حد تک کم کرتے ہیں۔

Q3: کیا آپ حسب ضرورت، نمونے لینے، اور چھوٹے ٹرائل آرڈرز کی حمایت کرتے ہیں؟

حمایت! براہ راست مینوفیکچرر کے طور پر، ہم پروٹو ٹائپنگ، چھوٹے بیچ کے ٹرائل آرڈرز، اور بڑے پیمانے پر بڑے پیمانے پر پیداواری خدمات پیش کرتے ہیں، جو کسٹمر کی ڈرائنگ اور کارکردگی کی ضروریات کے مطابق مکمل طور پر مرضی کے مطابق ہیں۔

Q4: کیا مصنوعات کو بیرون ملک برآمد کے لیے استعمال کیا جا سکتا ہے؟ کیا تمام ضروری سرٹیفیکیشن مکمل ہیں؟

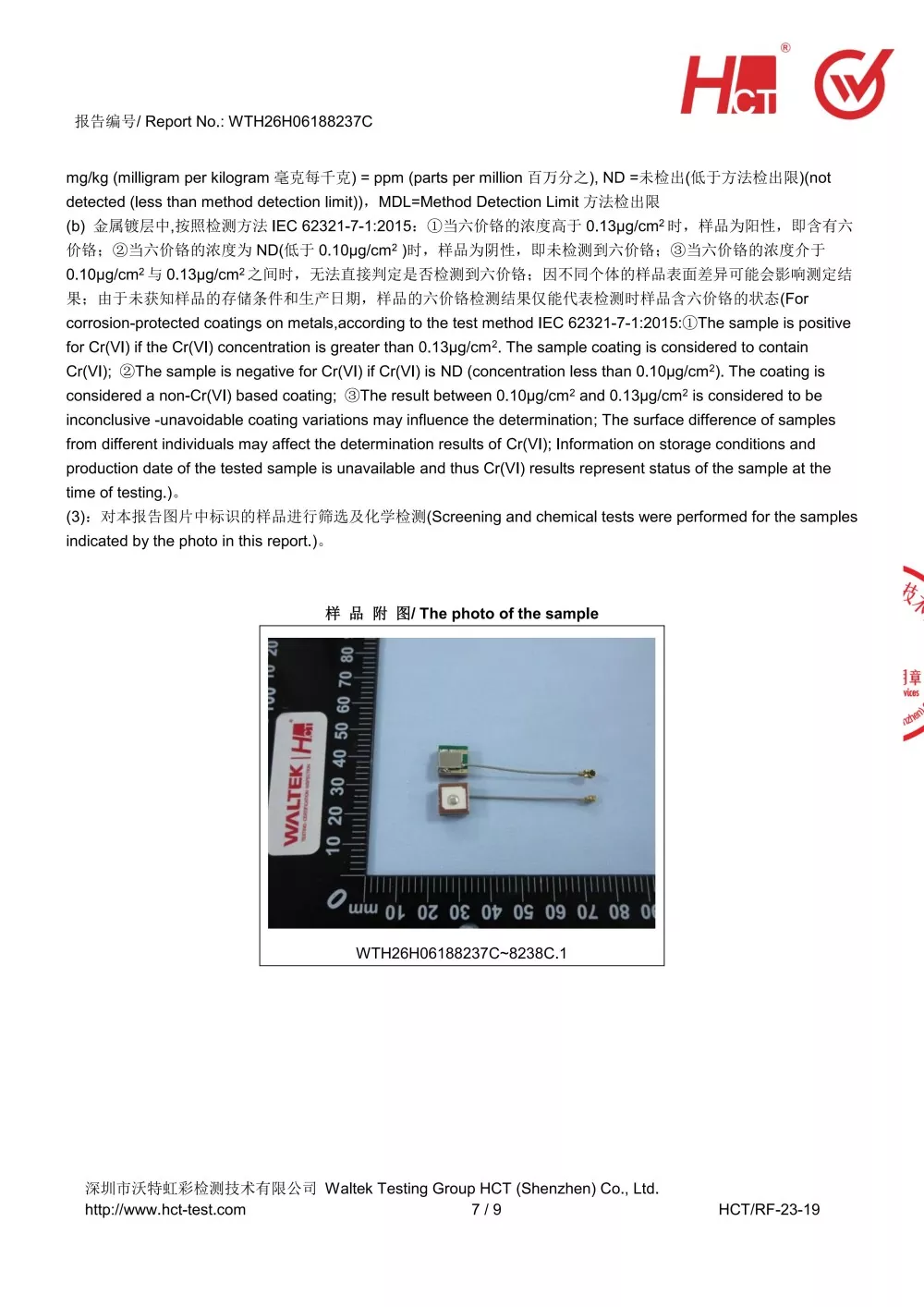

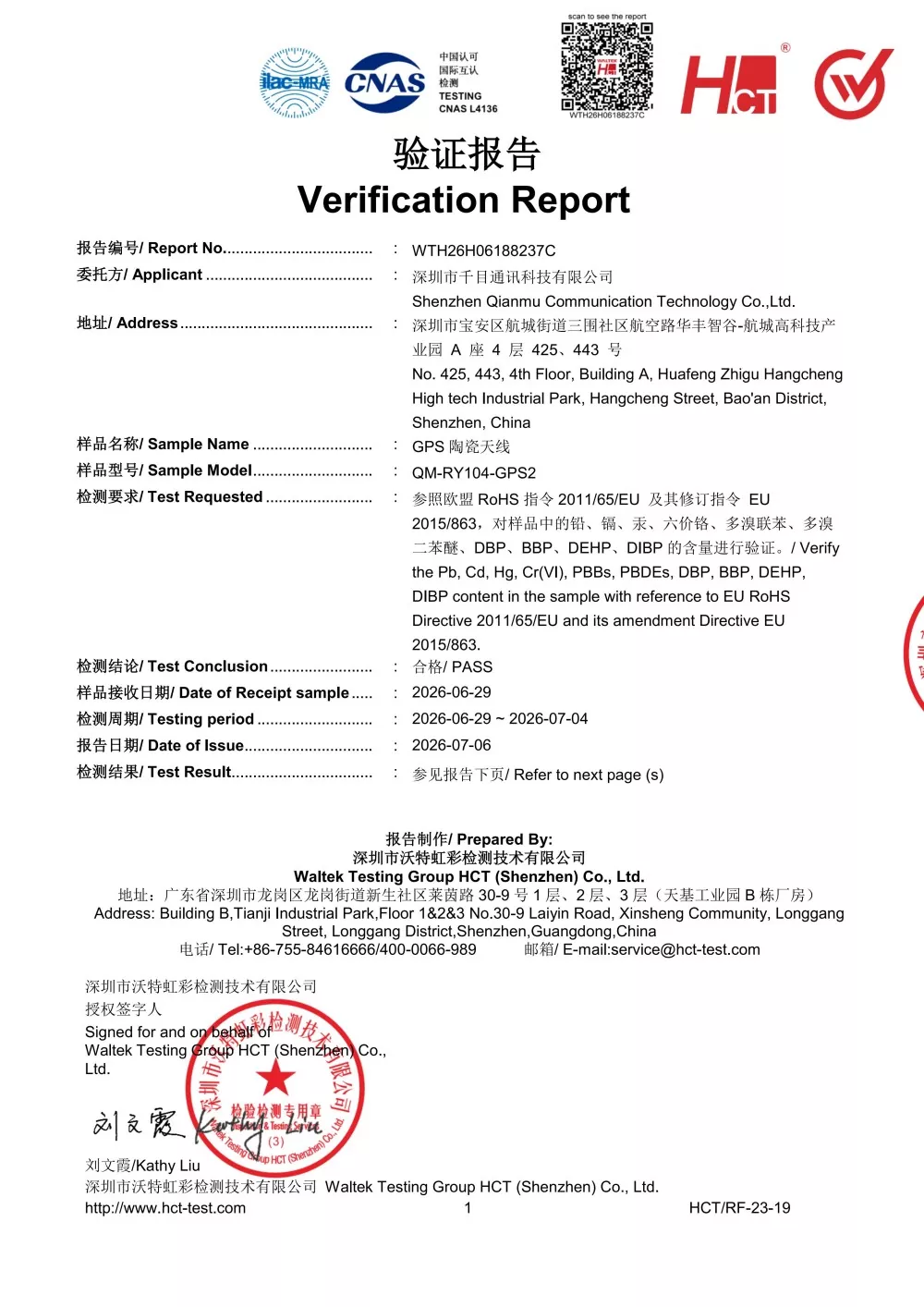

تمام مصنوعات مکمل برآمدی سرٹیفیکیشن کے ساتھ آتی ہیں جن میں CE، FCC، اور RoHS شامل ہیں، جو عالمی معیارات پر پورا اترتے ہیں اور یورپ، امریکہ، جنوب مشرقی ایشیا، مشرق وسطیٰ، اور دیگر تمام خطوں میں بے فکر برآمدات کو قابل بناتے ہیں۔

Q5: کیا مصنوعات کی کارکردگی انتہائی اعلی اور کم درجہ حرارت کے حالات میں مستحکم ہے؟

پروڈکٹ میں صنعتی درجے کے وسیع درجہ حرارت کے ڈیزائن کی خصوصیات ہے، جس میں سخت ہائی-کم درجہ حرارت سائیکلنگ ایجنگ ٹیسٹس سے گزرنا پڑتا ہے، جس میں -40°C سے +75°C تک کے ماحول میں کارکردگی میں کم سے کم کمی ہوتی ہے، جو اسے چوبیس گھنٹے بیرونی، کان کنی، انتہائی سردی اور اعلی درجہ حرارت کے حالات کے لیے مکمل طور پر موزوں بناتی ہے۔
