GPS BeiDou اینٹینا

GPS BeiDou Antenna ایک سیٹلائٹ نیویگیشن RF جزو ہے جو L1/B1 فریکوئنسی سگنلز کے استقبال کے لیے ڈیزائن کیا گیا ہے، بشمول GPS L1 (1575.42 MHz) اور BeiDou B1 (1561 MHz)۔

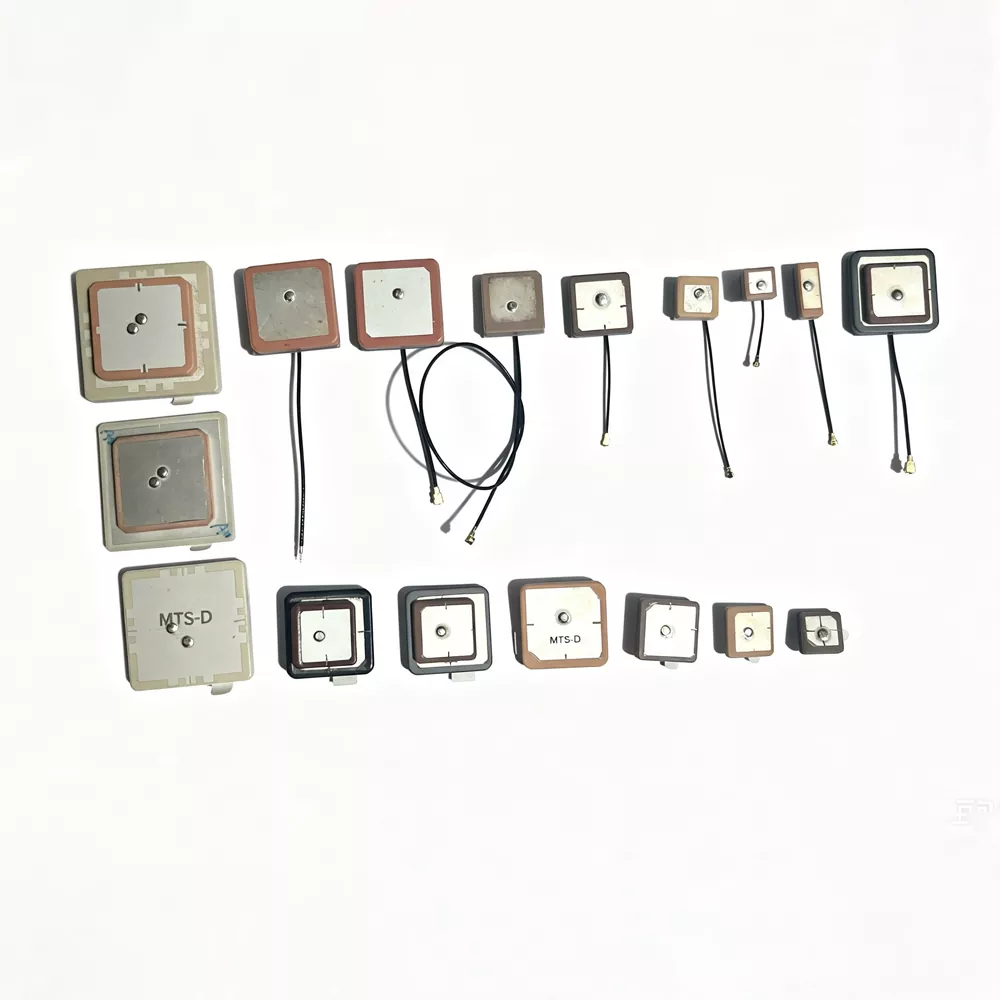

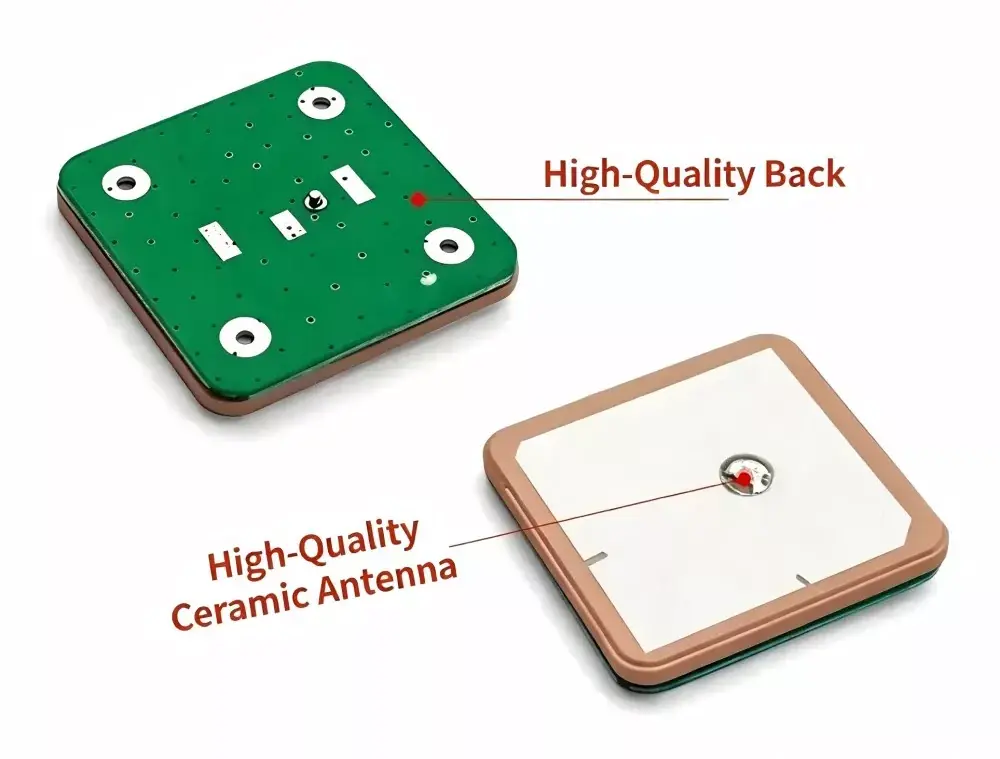

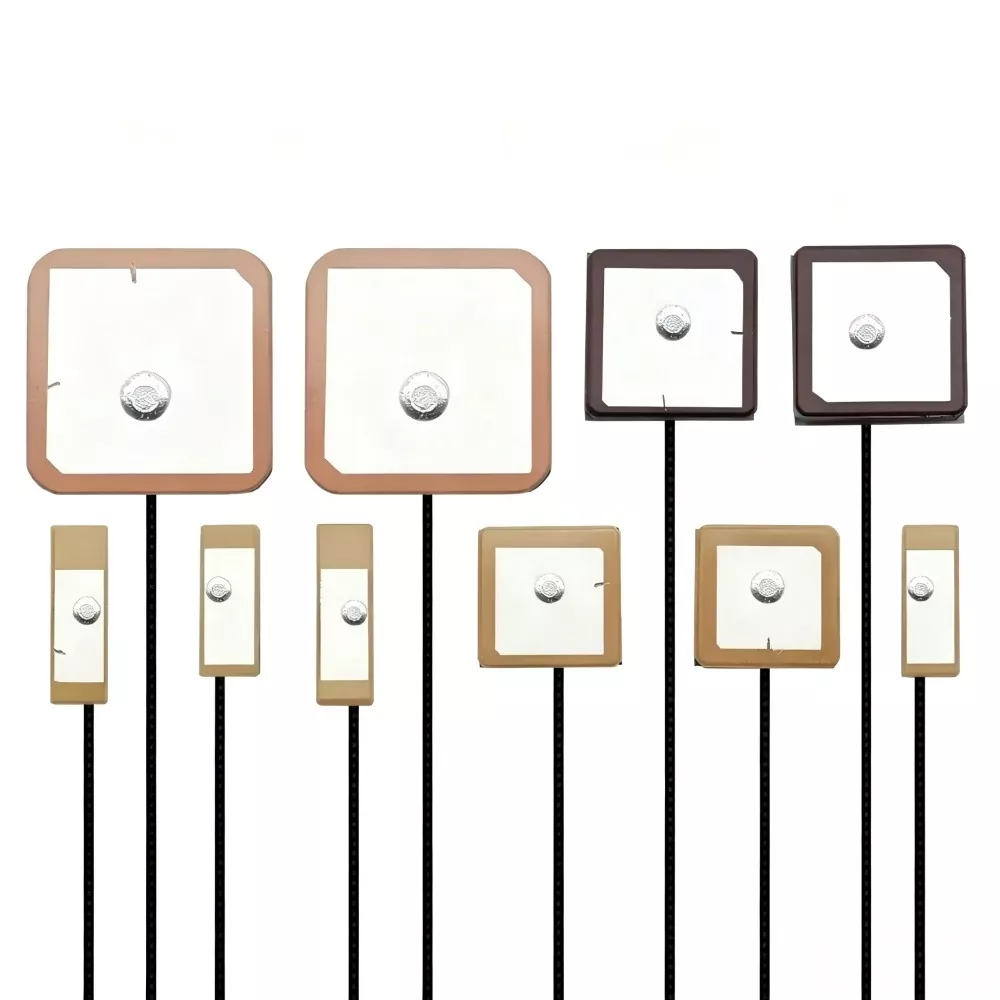

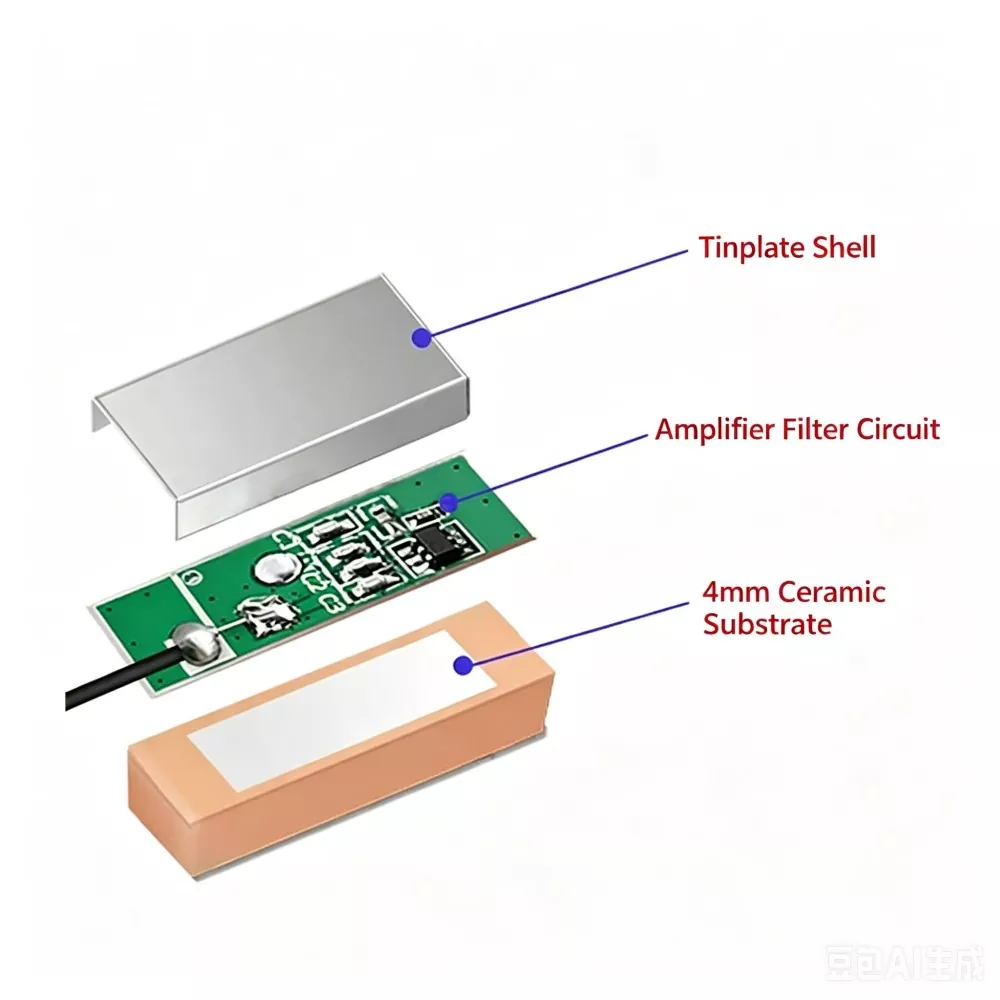

اینٹینا عام طور پر سیرامک ​​ڈائی الیکٹرک پیچ ڈھانچہ استعمال کرتا ہے جس میں ایک اعلی اجازت نامہ والا مواد ہوتا ہے۔ سگنل ریسیپشن میٹل پیچ اور سیرامک ​​سبسٹریٹ کے درمیان برقی مقناطیسی گونج کے ذریعے حاصل کیا جاتا ہے، کمزور سیٹلائٹ RF سگنلز کو GNSS ریسیور پروسیسنگ کے لیے کم شور والے برقی سگنلز میں تبدیل کرتا ہے۔

دائیں ہاتھ کے سرکلر پولرائزیشن (RHCP) کا استعمال سیٹلائٹ ٹرانسمیشن کی خصوصیات سے مماثلت کے لیے کیا جاتا ہے، متحرک استقبالیہ ماحول میں پولرائزیشن کے مماثل نقصان کو کم کرتا ہے۔

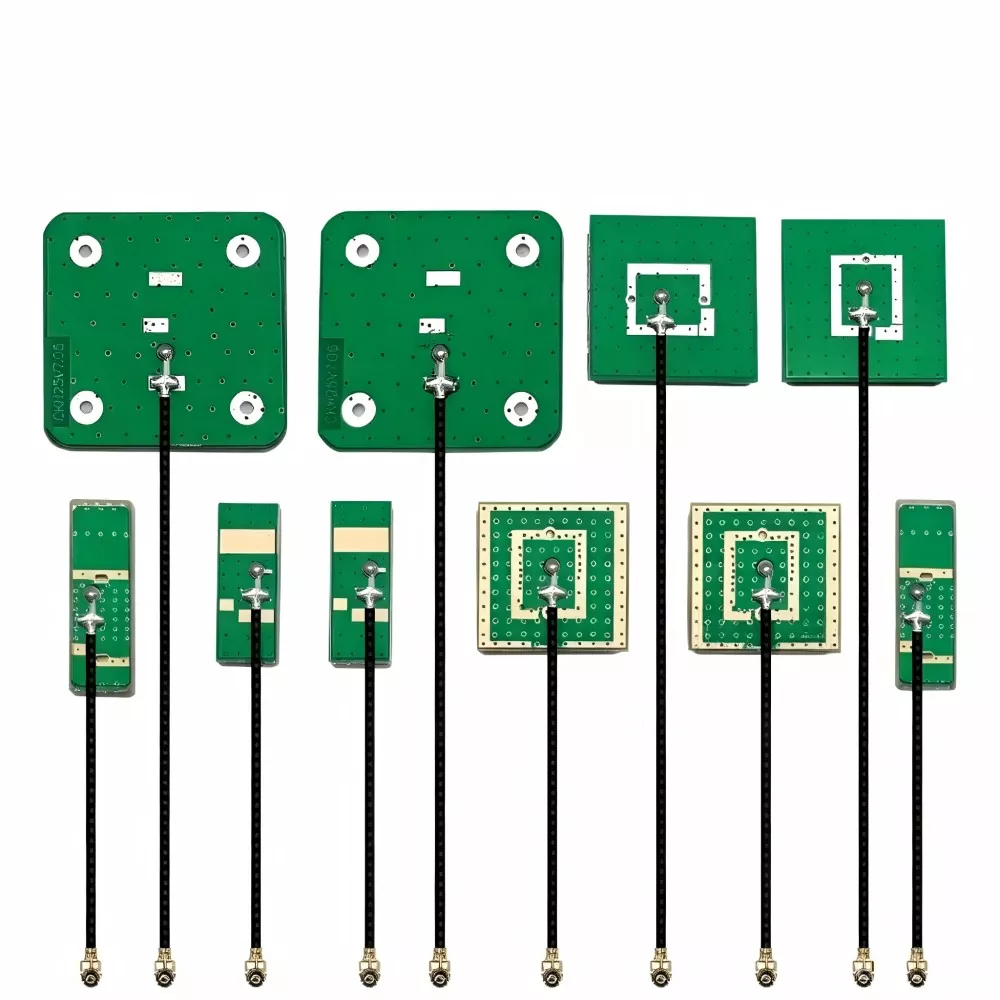

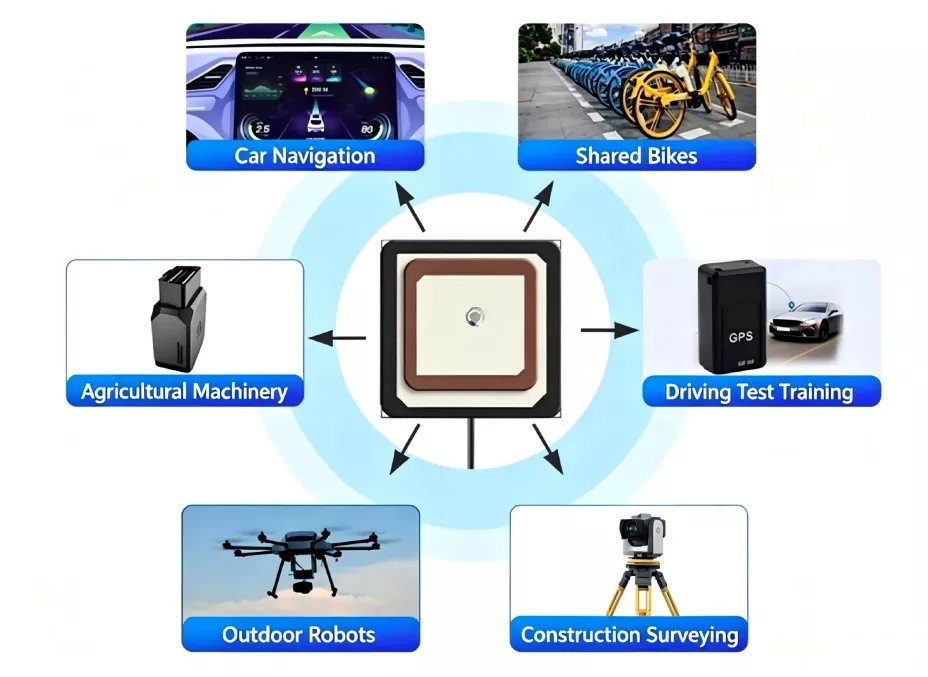

ہم آہنگ آلات

ماخذ فیکٹری کے طور پر، ہم GPS BeiDou اینٹینا تیار کرتے ہیں۔ یہ غیر معمولی مطابقت کا حامل ہے اور درج ذیل آلات میں بڑے پیمانے پر استعمال ہوتا ہے:

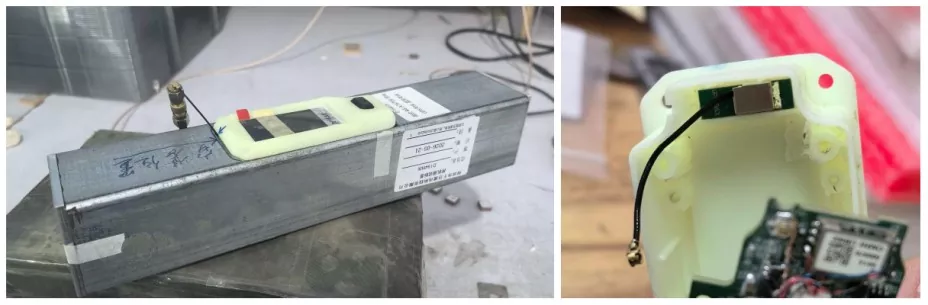

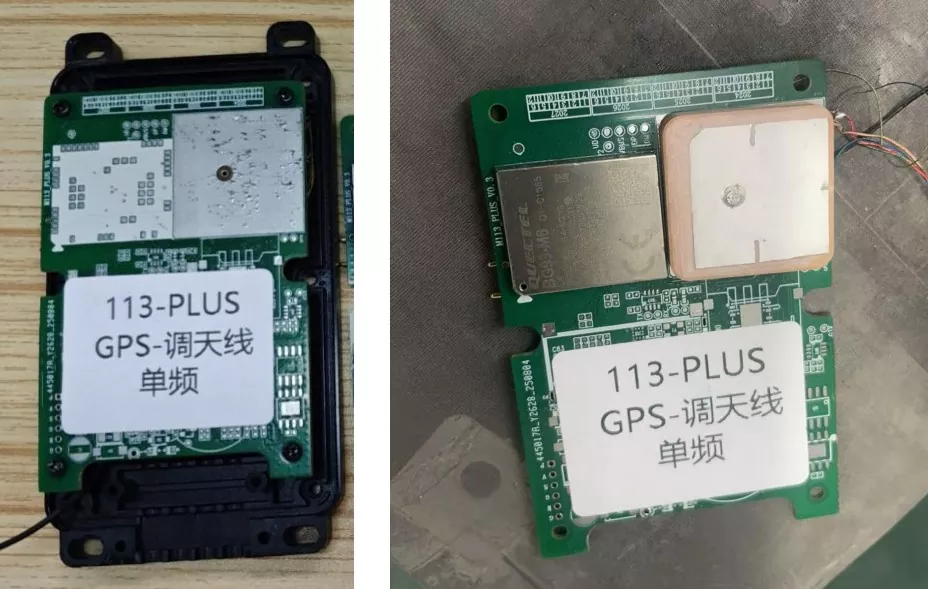

• گاڑی میں اور سفر: گاڑی میں نیویگیشن سسٹم، مشترکہ سائیکلوں اور الیکٹرک سکوٹرز کے لیے سمارٹ لاک، ڈیش کیمز، اور OBD ٹریکرز۔

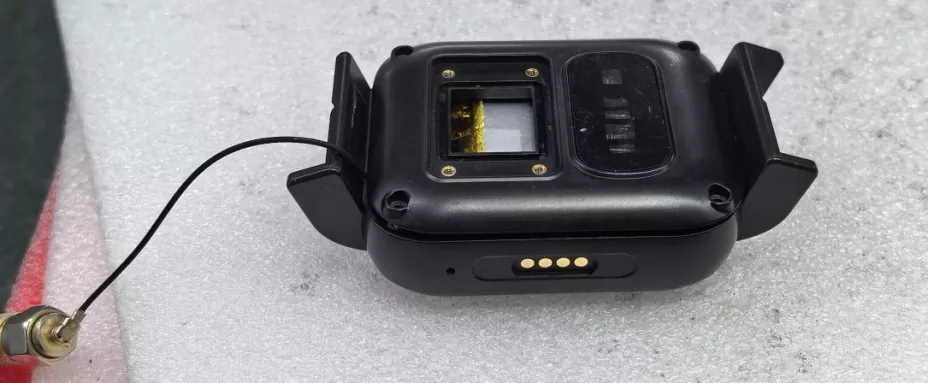

• چیزوں کا انٹرنیٹ اور پہننے کے قابل: اسمارٹ واچز، بچے/بزرگوں کے مقام کے بیجز، چھوٹے پالتو جانوروں کے ٹریکرز، اثاثوں سے باخبر رہنے والے ٹیگز۔

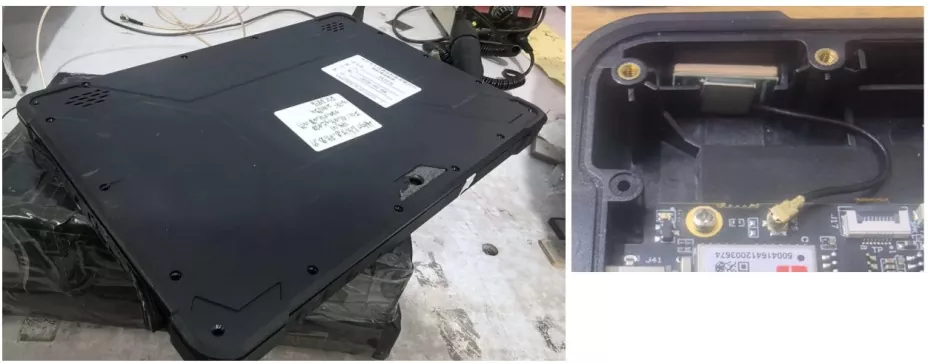

• صنعت اور سروے: اعلی درستگی کے سروے اور نقشہ سازی کے ٹرمینلز، زرعی ڈرون فلائٹ کنٹرولرز، صنعتی IoT سینسر، ہینڈ ہیلڈ PDAs۔

کور سیلنگ پوائنٹس اور حقیقی پیمائش شدہ ڈیٹا

ہم فیکٹری پروڈکشن GPS بیرونی اینٹینا مندرجہ ذیل بنیادی فوائد کے حامل ہیں:

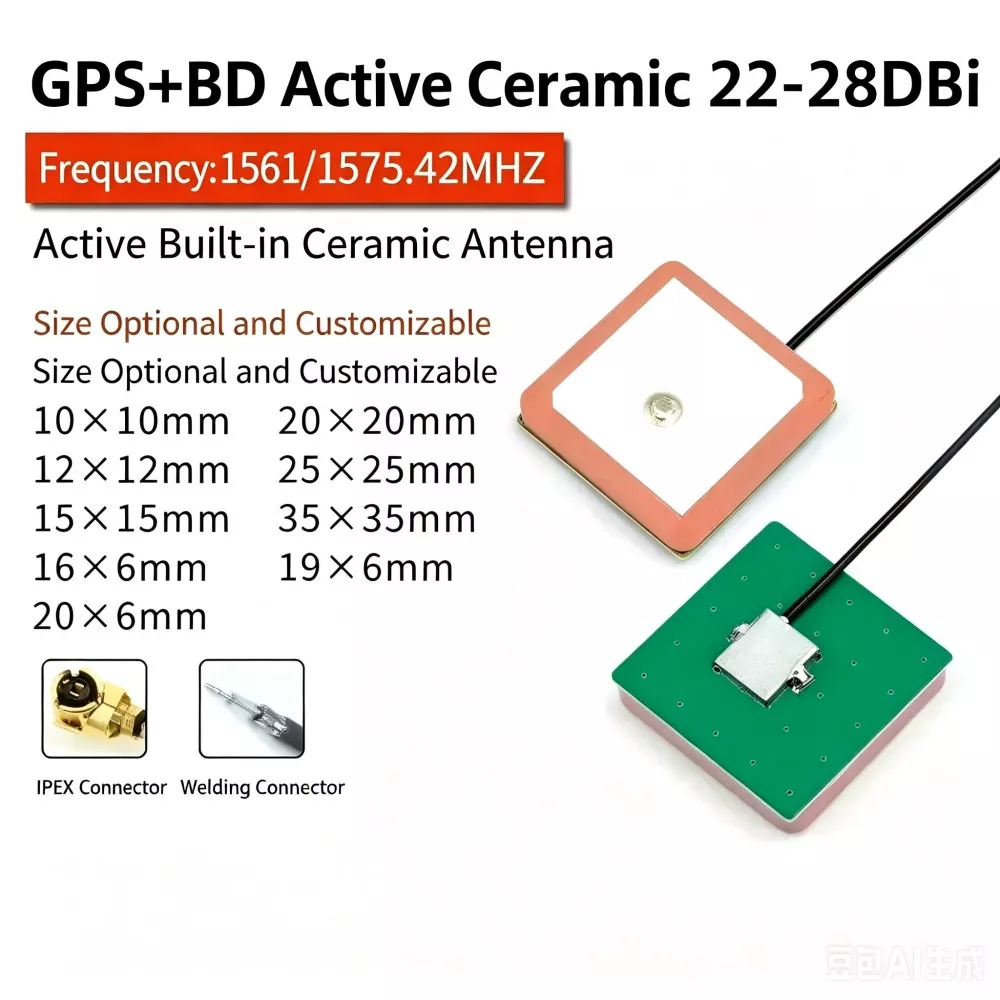

1. سائز اور کارکردگی کا حتمی توازن: ملٹی لیئر لو-ٹیمپریچر کو-فائرڈ سیرامک ​​(LTCC) ٹیکنالوجی کا استعمال کرتے ہوئے، یہ جزو صرف 16×6×4.5 ملی میٹر کے انتہائی پتلے پیکیج میں بھی ایک مستحکم گونجنے والی فریکوئنسی کو برقرار رکھتا ہے، جو اسے جگہ کی تنگی والے چھوٹے IoT آلات کے لیے مثالی بناتا ہے۔

2. بہترین کمزور سگنل کا پتہ لگانے کی صلاحیت: اعلی کارکردگی والے LNA (کم شور والے ایمپلیفائر) سے لیس، ناپے ہوئے شور کا اعداد و شمار (NF) ≤2.0 dB ہے، اور فائدہ 25 dB ± 3 dB تک پہنچ سکتا ہے۔ اصل جانچ میں، ڈیوائس کے کولڈ سٹارٹ سیٹلائٹ کے حصول کے وقت کو 25 سیکنڈ کے اندر کم کر دیا گیا ہے، اور یہ شہری وادی کے ماحول میں بھی 7 سے زیادہ سیٹلائٹ حاصل کر سکتا ہے۔

3. اعلی درجہ حرارت کا استحکام: سیرامک ​​ڈائی الیکٹرک کے درجہ حرارت کے گتانک کو ±30 ppm/℃ کے اندر کنٹرول کیا جاتا ہے۔ -40℃ سے لے کر 85℃ تک کے انتہائی ماحول میں، گونجنے والی فریکوئنسی شفٹ ≤±5 میگاہرٹز ہے جو روایتی PCB اینٹینا سے کہیں زیادہ ہے۔

4. امپیڈینس میچنگ اور اینٹی مداخلت: VSWR ≤ 1.5 کے ساتھ معیاری 50Ω مائبادا ڈیزائن۔ سطح پر فیرائٹ کوٹنگ کے ساتھ اختیاری طور پر دستیاب، آؤٹ آف بینڈ سپریشن ≥ 40 dB پیش کرتا ہے اور مؤثر طریقے سے مدر بورڈ کو اعلی تعدد مداخلت جیسے کہ DC-DC کنورٹرز سے بچاتا ہے۔

بنیادی تکنیکی وضاحتیں اور پیرامیٹرز

مسابقتی مصنوعات کے ساتھ گہرائی سے موازنہ

1. کلیئرنس کے تقاضے

اینٹینا کو بغیر کسی رکاوٹ والے علاقے میں رکھنا چاہیے۔ اینٹینا کے اوپر 30° بلندی کے زاویے کے اندر کوئی بڑی دھاتی چیز موجود نہیں ہونی چاہیے۔ ایک مسلسل 7 سینٹی میٹر × 7 سینٹی میٹر زمینی ہوائی جہاز کو اینٹینا کے نیچے ایک ریفلیکٹر کے طور پر محفوظ کیا جانا چاہئے، جس میں براہ راست فعال علاقے کے نیچے روٹنگ کی اجازت نہیں ہے۔

2. EMI تنہائی

اینٹینا کو زیادہ شور والے اجزاء جیسے DC-DC کنورٹرز، کرسٹل آسیلیٹرز، CPUs اور اسپیکرز سے دور رکھیں۔ کم از کم علیحدگی کا فاصلہ 2 سینٹی میٹر تجویز کیا جاتا ہے۔

3. رکاوٹ کنٹرول

اینٹینا فیڈ پوائنٹ سے GNSS ماڈیول تک 50Ω کنٹرول شدہ رکاوٹ کو برقرار رکھیں۔ RF کے نشانات کو ہموار روٹنگ کے ساتھ اور دائیں زاویہ کے موڑ کے ساتھ مختصر رکھا جانا چاہیے۔

4. اورینٹیشن کنٹرول

سیرامک ​​سطح کا سامنا اوپر کی طرف ہونا چاہیے اور زمینی جہاز کے متوازی رہنا چاہیے۔ مستحکم RHCP استقبالیہ خصوصیات کو برقرار رکھنے کے لیے جھکاؤ کا زاویہ 15° سے زیادہ نہیں ہونا چاہیے۔

آر ایف انجینئرنگ کے تحفظات

1. زمینی جہاز کا انحصار

ایک GNSS اینٹینا کو ایک مستحکم زمینی جہاز کی ضرورت ہوتی ہے۔ کارکردگی زمینی سائز اور توازن کے ساتھ براہ راست منسلک ہے۔

2. ملٹی پاتھ ماحول کی حساسیت

شہری ماحول سگنل کی عکاسی کرنے والے راستے متعارف کراتے ہیں جو پوزیشننگ کی درستگی کو کم کرتے ہیں اور درستگی کی کمزوری (DOP) کو بڑھاتے ہیں۔

3. LNA کی شراکت

کم شور والا ایمپلیفائر حاصل حصول کی حساسیت کو بہتر بناتا ہے لیکن فلٹرنگ ناکافی ہونے کی صورت میں آؤٹ آف بینڈ مداخلت کے لیے حساسیت کو بھی بڑھاتا ہے۔

4. تعدد استحکام

سیرامک ​​ڈائی الیکٹرک درجہ حرارت کے گتانک تھرمل سائیکلنگ کے حالات میں گونج والے بڑھے کو متاثر کرتے ہیں۔

صحیح پروڈکٹ کا انتخاب کیسے کریں؟

GPS بیرونی اینٹینا کا انتخاب کرتے وقت، درج ذیل اہم عوامل پر غور کریں:

1. تعدد اور پولرائزیشن تصدیق کریں کہ آیا آلہ کو GPS L1، BeiDou B1، یا دوہری فریکوئنسی سپورٹ کی ضرورت ہے۔ سرکلر پولرائزڈ GNSS اینٹینا کو لکیری پولرائزڈ انٹینا جیسے 2.4G قسموں کے ساتھ نہ ملائیں، کیونکہ اس کے نتیجے میں میل نہ ہونے اور رسیپشن کی کمی ہو گی۔

2. تنصیب کی جگہ کمپیکٹ ڈیوائسز کے لیے، ایک سیرامک اینٹینا عام طور پر اس کے چھوٹے فارم فیکٹر کی وجہ سے استعمال ہوتا ہے۔ کافی جگہ کے ساتھ لاگت کے لحاظ سے حساس ایپلی کیشنز کے لیے، PCB اینٹینا پر غور کیا جا سکتا ہے۔ پیچیدہ RF ماحول میں، سیرامک ​​اینٹینا زیادہ مستحکم کارکردگی فراہم کرتے ہیں۔

3. فعال یا غیر فعال ڈیزائن اگر آلہ میں دھاتی دیوار یا لمبی RF فیڈ لائن (>1 میٹر) ہے، تو سگنل کے نقصان کی تلافی کے لیے مربوط LNA کے ساتھ ایک فعال اینٹینا تجویز کیا جاتا ہے۔

4. تصدیقی ڈیٹا انتخاب نہ صرف لیبارٹری کی وضاحتوں پر نہیں بلکہ پیمائش شدہ فیلڈ کی کارکردگی (مثلاً سیٹلائٹ کا حصول، C/N0، کولڈ اسٹارٹ ٹائم) پر مبنی ہونا چاہیے۔

ہمیں کیوں منتخب کریں (Qianmu کمیونیکیشنز)؟

• ماخذ فیکٹری سے براہ راست فراہمی: ہم مڈل مین کے منافع کے مارجن کو مسترد کرتے ہیں اور لچکدار MOQs کے ساتھ انتہائی مسابقتی سابق فیکٹری قیمتیں پیش کرتے ہیں۔

• مضبوط R&D اور حسب ضرورت صلاحیتیں: ہمارے پاس پیشہ ور RF انجینئرز کی ایک ٹیم ہے جو آپ کی شناختی ساخت اور PCB لے آؤٹ کی بنیاد پر سیرامک ​​چپ کے سائز، سلور لیئر کی شکل، اور LNA گین کو تیزی سے اپنی مرضی کے مطابق بنا سکتی ہے۔

• حقیقی صورت کی توثیق: ہماری مصنوعات کو کامیابی کے ساتھ کئی سرکردہ بائیک شیئرنگ، گاڑی میں نیویگیشن، اور سمارٹ پہننے کے قابل برانڈز کی سپلائی چینز میں ضم کر دیا گیا ہے، جس سے ان گنت مسائل جیسے کہ "سست ستارے کی تلاش اور بار بار ستاروں کا نقصان" کا مسئلہ حل ہو گیا ہے۔

• مکمل لائف سائیکل سروسز: ہم ون اسٹاپ تکنیکی مدد فراہم کرتے ہیں- فروخت سے پہلے کی رکاوٹ سے مماثلت اور اینٹینا لے آؤٹ رہنمائی سے لے کر فروخت کے بعد خراب مصنوعات کے تیزی سے تجزیہ تک۔

اکثر پوچھے گئے سوالات

Q1: کیا مختلف فریکوئنسی بینڈ میں سیرامک ​​انٹینا کو ایک دوسرے کے بدلے استعمال کیا جا سکتا ہے؟

A: نہیں. GNSS اینٹینا اور 2.4G/5.8G اینٹینا مختلف پولرائزیشن اقسام اور آپریٹنگ میکانزم استعمال کرتے ہیں۔ GNSS اینٹینا عام طور پر RHCP ہوتے ہیں، جبکہ 2.4G/5.8G اینٹینا لکیری طور پر پولرائز ہوتے ہیں۔ پولرائزیشن اور فریکوئنسی کے درمیان مماثلت کے نتیجے میں سگنل میں نمایاں کمی یا سیٹلائٹ لاک کا نقصان ہوتا ہے۔

Q2: اینٹینا کا سائز کارکردگی کو کیوں متاثر کرتا ہے؟

A: سیرامک ​​اینٹینا کی کارکردگی کا تعلق موثر ریڈیٹنگ ایریا اور ڈائی الیکٹرک مستقل سے ہے۔ ایک بڑا سیرامک ​​حجم عام طور پر فائدہ اور حساسیت کو بہتر بناتا ہے۔ تاہم، کمپیکٹ ڈیزائن میں، کارکردگی کو جزوی طور پر اینٹینا ٹیوننگ اور زمینی جہاز کے ڈیزائن کے ذریعے بہتر بنایا جا سکتا ہے۔

Q3: GPS بیرونی اینٹینا کی رکاوٹ کیا ہے؟

A: معیاری ڈیزائن کی رکاوٹ 50Ω ہے، جو عام طور پر GNSS RF فرنٹ اینڈ سسٹمز میں استعمال ہوتی ہے۔ نظام کی سطح کے مماثل تقاضوں کے لحاظ سے حسب ضرورت مائبادی اقدار کی حمایت کی جا سکتی ہے۔

Q4: تنصیب کی کارکردگی کی تصدیق کیسے کی جاتی ہے؟

A: تشخیص عام طور پر GNSS وصول کنندہ میٹرکس پر مبنی ہوتا ہے جیسے کہ سیٹلائٹ کے حصول کی گنتی، SNR (سگنل سے شور کا تناسب)، اور کھلے آسمان کے حالات میں کولڈ اسٹارٹ ٹائم۔ مستحکم آپریشن کے لیے، ایک معیاری ٹیسٹ ماحول میں متعدد سیٹلائٹ تالے اور مستقل C/N0 اقدار کی توقع کی جاتی ہے۔
