GPS بیرونی اینٹینا

GPS بیرونی اینٹینا ایک اسٹینڈ اسٹون ریڈیو فریکوئنسی جزو ہے جو خاص طور پر GPS، Beidou، GLONASS، Galileo اور دیگر سیٹلائٹ سسٹمز سمیت گلوبل نیویگیشن سیٹلائٹ سسٹمز (GNSS) سے کمزور RF سگنل وصول کرنے کے لیے ڈیزائن کیا گیا ہے۔ بلٹ ان اینٹینا کے برعکس، یہ ایک سماکشی کیبل کے ذریعے مرکزی ڈیوائس سے الگ ہوتا ہے۔ یہ ڈیزائن آلات کے انکلوژرز کی فزیکل شیلڈنگ حدود پر قابو پاتا ہے، جس سے انٹینا کو کھلے بیرونی علاقوں میں یا گاڑیوں کی چھتوں پر سیٹلائٹ کے بہترین فیلڈ آف ویو (FOV) کے لیے نصب کیا جا سکتا ہے۔

یہ کیسے کام کرتا ہے؟

 GPS سیٹلائٹ کے ذریعے منتقل ہونے والے RF سگنلز انتہائی کمزور ہوتے ہیں جب وہ زمین پر پہنچتے ہیں (عام طور پر -125 dBm سے -160 dBm تک)۔ اعلیٰ معیار کا GPS بیرونی اینٹینا درج ذیل میکانزم کے ذریعے موثر سگنل کی گرفت کو یقینی بناتا ہے:

1. دائیں ہاتھ کا سرکلر پولرائزیشن (RHCP) ملاپ

انٹینا میں ایک خاص مائیکرو اسٹریپ پیچ ڈیزائن ہے جو سیٹلائٹ سگنلز کے دائیں ہاتھ کے سرکلر پولرائزیشن کی خصوصیات سے بالکل میل کھاتا ہے، اس طرح ڈیوائس کی واقفیت میں تبدیلی کی وجہ سے سگنل کی کشیدگی کو ختم کرتا ہے۔

2. LNA کم شور والا یمپلیفائر

بلٹ ان ہائی پرفارمنس ایل این اے (کم شور والا ایمپلیفائر) جو انتہائی کم شور کے اعداد و شمار (عام طور پر <2 ڈی بی) کو برقرار رکھتے ہوئے کمزور سگنلز کو بڑھاتا ہے اور فیڈر ٹرانسمیشن کے دوران ہونے والے اندراج کے نقصان کی تلافی کرتا ہے۔

3. اینٹی ملٹی پاتھ مداخلت ڈیزائن

زمینی جہاز اور چوک کوائل کے ڈھانچے کو بہتر بنانے سے، عمارتوں یا زمین سے جھلکنے والے کم اونچائی والے مداخلت کے سگنلز کو مؤثر طریقے سے دبایا جاتا ہے۔

کور سیلنگ پوائنٹس

RF فیلڈ میں گہری جڑیں رکھنے والی کمپنی کے طور پر، چین کے معروف اینٹینا مینوفیکچرر، ہماری پروڈکٹ نے حقیقی جانچ میں اہم فوائد کا مظاہرہ کیا ہے:

• پورے فریکوئنسی بینڈ میں ملٹی سسٹم کی مطابقت

مکمل فریکوئنسی بینڈز L1/L2/L5/L6 اور L-Band کو سپورٹ کرتا ہے، بغیر کسی رکاوٹ کے نظام جیسے GPS، BeiDou، اور Galileo کے ساتھ مل کر اعلی درستگی والے RTK پوزیشننگ کی ضروریات کو پورا کرتا ہے۔

• بقایا مخالف مداخلت کی صلاحیت

ناپے گئے اعداد و شمار سے پتہ چلتا ہے کہ پیچیدہ شہری وادیوں میں یا ہائی وولٹیج ٹرانسمیشن ٹاورز کے قریب بھی، آؤٹ آف بینڈ کو دبانے کی صلاحیت بہترین رہتی ہے، مؤثر طریقے سے سسٹم لاک کے نقصان کے خطرے کو کم کرتی ہے۔

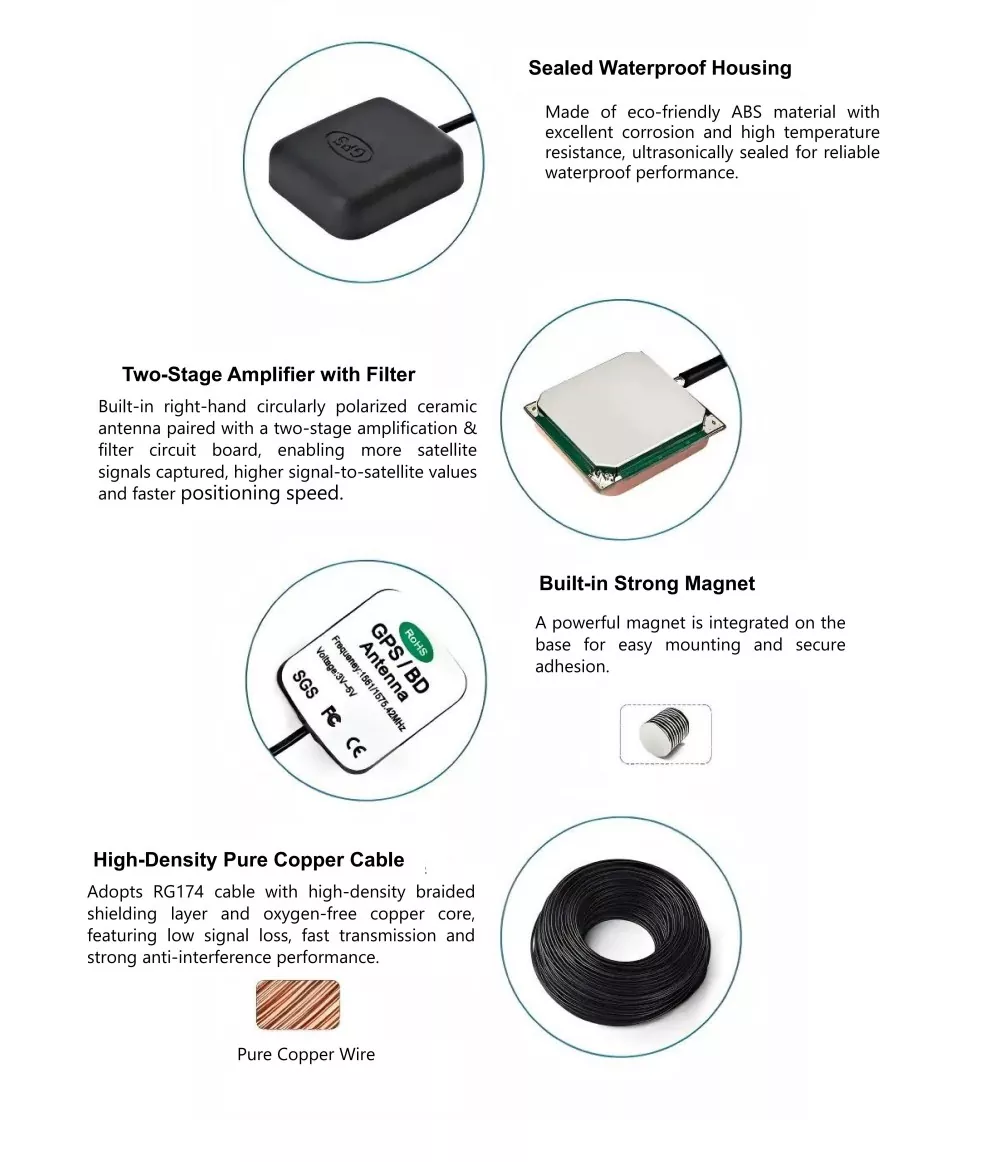

• صنعتی گریڈ کے تحفظ کا معیار

اس میں الٹراسونک انکیپسولیشن اور ایک ڈوئل واٹر پروف ڈیزائن ہے، جو IP67 تحفظ کی درجہ بندی حاصل کرتا ہے اور -40℃ سے +85℃ تک کے انتہائی ماحول میں بھی مستحکم کارکردگی کو برقرار رکھتا ہے۔

• لچکدار حسب ضرورت خدمات

مختلف انٹرفیس جیسے SMA اور TNC کی تخصیص کی حمایت کرتا ہے۔ کیبل کی لمبائی اور مقناطیسی / سکرو بڑھتے ہوئے طریقوں دونوں کو ضروریات کے مطابق ایڈجسٹ کیا جا سکتا ہے.

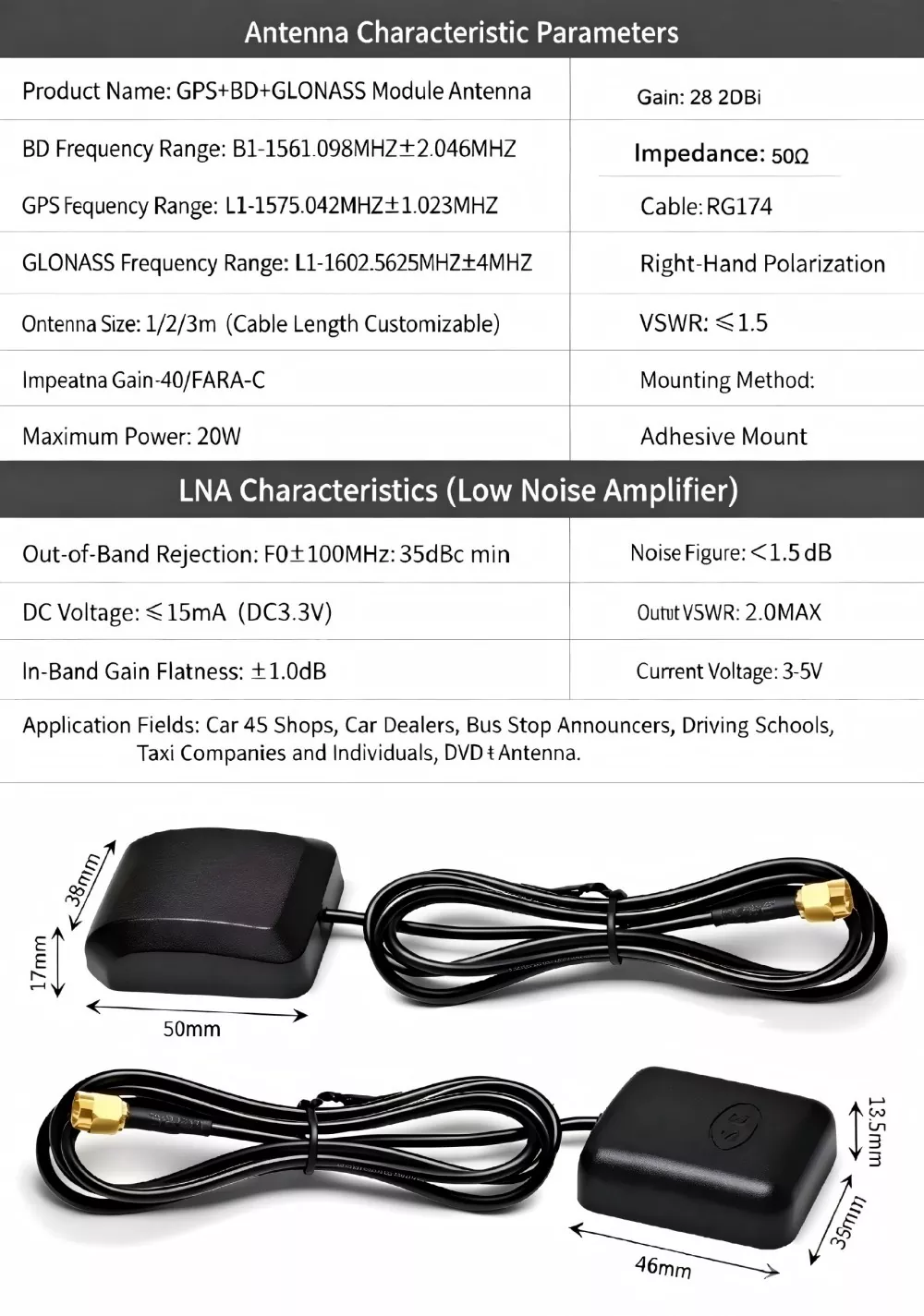

تکنیکی وضاحتیں

کون سے آلات ہم آہنگ ہیں؟

ہمارا GPS بیرونی اینٹینا درج ذیل شعبوں میں بڑے پیمانے پر استعمال ہوتا ہے۔

1. اسمارٹ کنیکٹڈ گاڑیاں اور ADAS

گاڑی کی چھت پر نصب، یہ خود مختار ڈرائیونگ اور فلیٹ مینجمنٹ سسٹم کے لیے سینٹی میٹر سطح کی پوزیشننگ فراہم کرنے کے لیے کار کی اینٹی ایکسپوزن فلم میں گھس جاتی ہے۔

2. صحت سے متعلق زراعت اور ڈرون

زرعی ڈرون یا فارم مشینری کے اوپر نصب، یہ مضبوط برقی مقناطیسی مداخلت کے خلاف مزاحمت کی خصوصیات رکھتا ہے، جس سے خودکار کروزنگ اور درست کیڑے مار دوا کے چھڑکاؤ کو یقینی بنایا جاتا ہے۔

3. جیوڈیٹک سروے اور بیس اسٹیشن ٹائم سنکرونائزیشن

بیس اسٹیشنوں یا RTK ریسیورز کے بنیادی جزو کے طور پر، مستحکم فیز سینٹر ایرر (±2 ملی میٹر) ملی میٹر سطح کی پیمائش کی درستگی کو یقینی بناتا ہے۔

4. میرین اور شپ نیویگیشن

سالٹ سپرے سنکنرن مزاحم ڈیزائن سخت سمندری ماحول میں بھی مسلسل، قابل اعتماد سرخی اور پوزیشن ڈیٹا کو یقینی بناتا ہے۔

5. IoT اثاثوں سے باخبر رہنا

لمبی کیبلز کے ساتھ ڈیزائن کیا گیا، اسے کنٹینرز یا بڑی مشینری کے بیرونی حصے پر آسانی سے چھپایا جا سکتا ہے، جس سے دنیا بھر میں لاجسٹکس کی نگرانی کی جا سکتی ہے۔

مسابقتی مصنوعات کے ساتھ گہرائی سے موازنہ

تنصیب اور استعمال کی تصویری گائیڈ

1. مقام کا انتخاب: براہ کرم اینٹینا کو ایک سطحی سطح پر نصب کرنا یقینی بنائیں جس میں کوئی رکاوٹ نہ ہو اور دھات کی مداخلت سے پاک ہو (جیسے کہ کار کی چھت یا سامان کی چوٹی)۔

2. واٹر پروفنگ ٹریٹمنٹ: آؤٹ ڈور کنکشن پوائنٹس کو خود پگھلنے والی واٹر پروف ٹیپ کا استعمال کرتے ہوئے سیل کرنا ضروری ہے جو کہ "321" ریپنگ کے طریقہ کار میں لگائی گئی ہے تاکہ بارش کے پانی کو کیبل کے ساتھ آلات میں بہنے سے روکا جا سکے۔

3. گراؤنڈنگ اور لائٹننگ پروٹیکشن: فیڈر کیبل کے آلات کے کمرے یا ڈیوائس میں داخل ہونے سے پہلے، یہ تجویز کیا جاتا ہے کہ فیڈر لائٹننگ آریسٹر نصب کریں اور اس بات کو یقینی بنائیں کہ گراؤنڈ کرنے والا قریب میں ٹھیک طرح سے گراؤنڈ ہے۔

4. وائرنگ کی تفصیلات: کیبلز کو روٹ کرتے وقت، بارش کے پانی کو پیچھے کی طرف بہنے سے روکنے کے لیے "ڈرپ لوپس (U-shaped bends)" کو انسٹال کیا جانا چاہیے۔

صحیح GPS بیرونی اینٹینا کا انتخاب کیسے کریں؟

ایک قابل اعتماد فراہم کنندہ کی تلاش اس وقت، مندرجہ ذیل تین نکات کا جائزہ لینے پر توجہ مرکوز کرنے کی سفارش کی جاتی ہے:

1. فریکوئنسی بینڈ کی ضروریات کو واضح کریں: بنیادی نیویگیشن کے لیے، صرف L1 سنگل فریکوئنسی اینٹینا منتخب کریں۔ اگر اعلی درستگی والے RTK یا اینٹی مداخلت کی کارکردگی کی ضرورت ہو تو، L1/L2/L5 ملٹی فریکوئنسی اینٹینا کا انتخاب یقینی بنائیں۔

2. تنصیب کے ماحول کا اندازہ کریں: گاڑی میں یا باہر کے استعمال کے لیے، IP67 واٹر پروف ریٹنگ کے علاوہ مقناطیسی بنیاد سب سے اوپر کا انتخاب ہے۔ فکسڈ بیس اسٹیشنوں کے لیے، ملٹی پاتھ کے تخفیف کے لیے چوک کوائل کے ساتھ مل کر سکرو کی تنصیب کی سفارش کی جاتی ہے۔

3. کیبل کے نقصان کی تصدیق کریں: اگر کیبل کی لمبائی 5 میٹر سے زیادہ ہے، تو فراہم کنندہ کو کم نقصان والی کیبلز فراہم کرنی ہوں گی۔ بصورت دیگر، LNA کا فائدہ کیبل کے نقصان سے پورا ہو جائے گا۔

ہمیں کیوں منتخب کریں؟

Shenzhen Qianmu Communication Technology Co., Ltd. نہ صرف ایک GPS بیرونی اینٹینا بنانے والا ہے بلکہ آپ کا قابل اعتماد RF ٹیکنالوجی پارٹنر بھی ہے۔ ہمارے پاس خود مختار طور پر تیار کردہ مائیکرو ویو اینیکوک چیمبرز اور تجربہ کار انجینئرز کی ایک ٹیم ہے، جو ہمیں پروٹوٹائپنگ، ٹیسٹنگ اور بڑے پیمانے پر پیداوار کا احاطہ کرنے والی ون اسٹاپ اپنی مرضی کے مطابق خدمات فراہم کرنے کے قابل بناتی ہے۔ شینزین کی اچھی طرح سے قائم الیکٹرونکس انڈسٹری کے ماحولیاتی نظام کا فائدہ اٹھاتے ہوئے، ہم بہترین مصنوعات کے معیار کو برقرار رکھتے ہوئے مسابقتی لیڈ ٹائم اور لاگت سے موثر حل فراہم کرتے ہیں۔

اکثر پوچھے گئے سوالات

Q1: کیا یہ BeiDou سسٹم کے ساتھ مطابقت رکھتا ہے؟

A: بالکل۔ ہمارا اینٹینا ایک ملٹی فیڈ ڈیزائن کی خصوصیت رکھتا ہے اور مقامی طور پر مرکزی دھارے کے عالمی GNSS سسٹم کو سپورٹ کرتا ہے، بشمول GPS، BeiDou، GLONASS، اور Galileo۔

Q2: ایک کارخانہ دار کے طور پر، آپ کی کم از کم آرڈر کی مقدار (MOQ) کیا ہے؟

A: ہم لچکدار خریداری کے اختیارات کی حمایت کرتے ہیں۔ معیاری ماڈلز کے لیے، ہم چھوٹے بیچ کے ٹرائل آرڈرز کو قبول کرتے ہیں۔ اپنی مرضی کے مطابق ماڈلز کے لیے، تازہ ترین کوٹیشن اور مخصوص MOQ کی معلومات حاصل کرنے کے لیے براہ کرم ہماری سیلز ٹیم سے رابطہ کریں۔

Q3: آپ ایک فعال بیرونی GPS اینٹینا اور ایک غیر فعال ماڈل کے درمیان کیسے انتخاب کرتے ہیں؟

A: آٹوموٹو ایپلی کیشنز، انڈسٹریل کنٹرول سسٹم، سروے اور میپنگ پروجیکٹس اور آؤٹ ڈور ایپلی کیشنز کے لیے ایک فعال GPS بیرونی اینٹینا درکار ہے۔ غیر فعال ماڈلز صرف 1 میٹر کے اندر اندر بہت ہی مختصر فاصلے کے لیے موزوں ہیں اور طویل کیبلز پر اہم سگنل ضائع ہو سکتے ہیں۔ تمام Qianmu فیکٹری پرچم بردار ماڈل فعال ڈیزائن کو اپناتے ہیں۔

Q4: کیا اینٹینا توسیعی کیبل استعمال کر سکتا ہے؟ زیادہ سے زیادہ تائید شدہ لمبائی کیا ہے؟

A: معیاری RG174 کیبل کے لیے زیادہ سے زیادہ تجویز کردہ لمبائی 10 میٹر ہے۔ اگر کیبل کی لمبائی 10 میٹر سے زیادہ ہے، تو براہ کرم اسے کم نقصان والی LMR RF کیبل سے تبدیل کرنے کے لیے سپلائر سے رابطہ کریں۔ فیکٹری 20 میٹر تک کیبلز کے ساتھ اضافی لمبے انٹینا کو بھی اپنی مرضی کے مطابق بنا سکتی ہے۔
