ڈیجیٹل فوٹو فریم وائی فائی اینٹینا وائرلیس کارکردگی اور ریموٹ امیج ٹرانسمیشن کو کیسے بہتر بنا سکتا ہے

جب سمارٹ فوٹو فریموں کو قابل اعتماد کلاؤڈ سنکرونائزیشن، تیز تصویری اپ ڈیٹس، اور مستحکم وائرلیس کنیکٹیویٹی کی ضرورت ہوتی ہے، دائیںڈیجیٹل فوٹو فریم وائی فائی اینٹیناہارڈ ویئر کا ایک اہم جزو بن جاتا ہے۔کیانموکومپیکٹ ڈیجیٹل فوٹو فریموں کے لیے سرشار اینٹینا حل تیار کرتا ہے، جس سے مینوفیکچررز کو ایپلیکیشن مخصوص RF ڈیزائن کے ذریعے سگنل کی کشیدگی، اندرونی مداخلت، اور تنصیب کی محدود جگہ کو حل کرنے میں مدد ملتی ہے۔

ایک ڈیجیٹل فوٹو فریم کلاؤڈ سنکرونائزیشن، ریموٹ فوٹو ٹرانسمیشن، شیڈول کردہ مواد کی اپ ڈیٹس، اور ایپ پر مبنی ڈیوائس مینجمنٹ جیسے افعال کے لیے وائی فائی پر منحصر ہوتا ہے۔ تاہم، اینٹینا ایک کمپیکٹ انکلوژر کے اندر کام کرتا ہے جس میں اسکرینز، بیٹریاں، سرکٹ بورڈز، اور دیگر اجزاء ہوتے ہیں جو RF کی کارکردگی کو متاثر کر سکتے ہیں۔ فریم کی جسمانی ساخت، آپریٹنگ بینڈز، کنیکٹر، کیبل روٹنگ، اور انسٹالیشن پوزیشن کے ارد گرد ایک سرشار اینٹینا ڈیزائن کیا جا سکتا ہے۔ Qianmu کا حل 2.4 GHz اور 5 GHz ایپلی کیشنز کو سپورٹ کرتا ہے، جس میں معیاری وضاحتیں شامل ہیں جن میں 50Ω رکاوٹ، ≤1.8 کا SWR، 2–4 dBi گین، اور FPC، PCB SMT، یا بیرونی چپکنے والی راڈ کنفیگریشنز شامل ہیں۔ اپنی مرضی کے مطابق طول و عرض، کنیکٹر، کیبل کی لمبائی، اور RF پیرامیٹرز بھی مختلف ڈیوائس ڈیزائنز کے لیے دستیاب ہیں۔

مندرجات کا جدول

1. ڈیجیٹل فوٹو فریم کو ایک وقف شدہ وائی فائی اینٹینا کی ضرورت کیوں ہے؟
2. اسمارٹ فوٹو فریم کے اندر اینٹینا کیسے کام کرتا ہے؟
3. خریداروں کو کن وضاحتوں کا اندازہ لگانا چاہئے؟
4. یہ اینٹینا کہاں استعمال کیے جا سکتے ہیں؟
5. وائی ​​فائی اینٹینا کس طرح نصب کیا جانا چاہئے؟
6. مینوفیکچررز کو صحیح اینٹینا کا انتخاب کیسے کرنا چاہیے؟
7. اپنی مرضی کے مطابق اینٹینا کی پیداوار کے لیے Qianmu پر کیوں غور کریں؟
8. اکثر پوچھے گئے سوالات

ڈیجیٹل فوٹو فریم کو ایک وقف شدہ وائی فائی اینٹینا کی ضرورت کیوں ہے؟

ایک سمارٹ ڈیجیٹل فوٹو فریم ڈسپلے سے زیادہ ہوتا ہے۔ بہت سے جدید ماڈلز راؤٹرز، موبائل ایپلیکیشنز، کلاؤڈ پلیٹ فارمز، یا مواد کے انتظام کے نظام سے جڑتے ہیں تاکہ صارف دور سے تصاویر اپ لوڈ کر سکیں اور ڈسپلے کردہ مواد کا نظم کر سکیں۔ یہ وائرلیس مواصلات کو مصنوعات کے مجموعی تجربے کا ایک اہم حصہ بناتا ہے۔

مشکل یہ ہے کہ فوٹو فریم میں عام طور پر اندرونی جگہ محدود ہوتی ہے۔ ڈسپلے، بیٹری، مین بورڈ، اسپیکر، دھاتی اجزاء، اور دیگر الیکٹرانکس اینٹینا کی کارکردگی کو متاثر کر سکتے ہیں۔ یونیورسل انٹینا لیبارٹری کے حالات میں کام کر سکتا ہے لیکن مکمل انکلوژر میں ضم ہونے کے بعد مختلف طریقے سے برتاؤ کرتا ہے۔

لہذا ایک سرشار اینٹینا اصل ایپلیکیشن ماحول کے ارد گرد ڈیزائن کیا گیا ہے۔ Qianmu کی مصنوعات کی معلومات سے پتہ چلتا ہے کہ اس کا حل کمپیکٹ 7 انچ سے 15.6 انچ کے فوٹو فریموں اور اسکرینوں، بیٹریوں اور مدر بورڈز کی وجہ سے ممکنہ مداخلت کے لیے موزوں ہے۔

• مستحکم کلاؤڈ کنیکٹوٹی اور ریموٹ امیج ٹرانسمیشن کی حمایت کرتا ہے۔
• کمپیکٹ اندرونی تنصیب کی جگہوں کے لیے ڈیزائن کیا گیا ہے۔
• 2.4 GHz اور 5 GHz وائرلیس ایپلیکیشنز کے لیے دستیاب ہے۔
• مختلف کنیکٹرز اور کیبل کی لمبائی کے ساتھ ترتیب دیا جا سکتا ہے۔

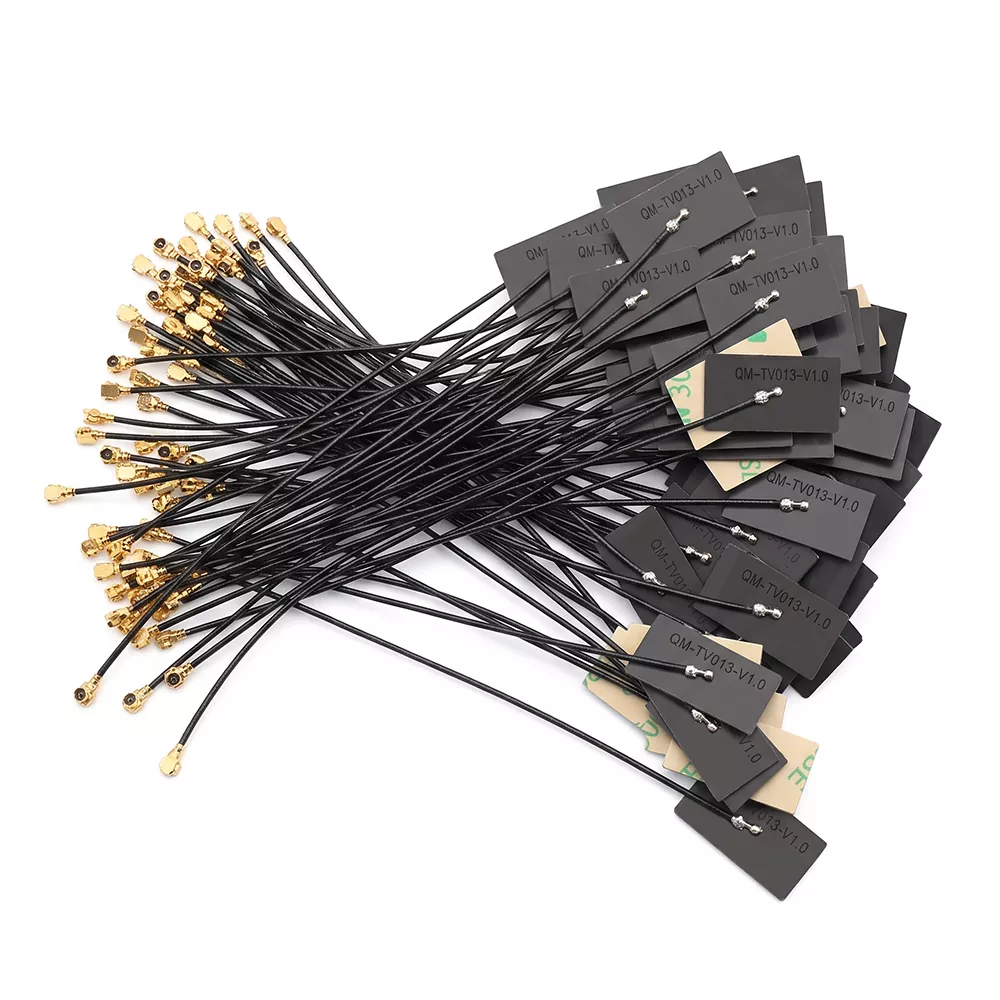

• ایف پی سی، پی سی بی ایس ایم ٹی، اور بیرونی چپکنے والی راڈ اینٹینا ڈھانچے کو سپورٹ کرتا ہے۔

اسمارٹ فوٹو فریم کے اندر اینٹینا کیسے کام کرتا ہے؟

اینٹینا برقی سگنلز اور برقی مقناطیسی لہروں کے درمیان دو طرفہ تبدیلی انجام دیتا ہے۔ ٹرانسمیشن کے دوران، فوٹو فریم کا وائی فائی ماڈیول اینٹینا کو الیکٹریکل آر ایف سگنل بھیجتا ہے۔ اینٹینا سگنل کو آس پاس کی جگہ سے وائرلیس روٹر یا ایکسیس پوائنٹ کی طرف پھیلاتا ہے۔

استقبالیہ کے دوران، روٹر سے وائرلیس سگنلز اینٹینا کے ذریعے پکڑے جاتے ہیں اور وائی فائی ماڈیول کے ذریعے پروسیسنگ کے لیے دوبارہ برقی سگنلز میں تبدیل کر دیے جاتے ہیں۔ یہ دو طرفہ مواصلات افعال کو قابل بناتا ہے جیسے:

1. ریموٹ امیج اپ لوڈ کرنا۔
2. کلاؤڈ بیسڈ فوٹو سنکرونائزیشن۔
3. موبائل ایپ مواد کی تازہ کاری۔
4. شیڈول ڈسپلے مینجمنٹ۔
5. نیٹ ورک پر مبنی ڈیوائس کنٹرول۔

پروڈکٹ انجینئرز کے لیے، انٹینا کی کارکردگی کا انکلوژر سے آزادانہ طور پر اندازہ نہیں لگایا جا سکتا۔ تنصیب کا مقام، گراؤنڈ کلیئرنس، کیبل روٹنگ، ارد گرد کا مواد، اور قریبی الیکٹرانک اجزاء سبھی RF کی عملی کارکردگی کو متاثر کر سکتے ہیں۔

خریداروں کو کن وضاحتوں کا اندازہ لگانا چاہئے؟

صرف ظاہری شکل یا کنیکٹر کی قسم کے مطابق اینٹینا کا انتخاب پروٹوٹائپ ٹیسٹنگ یا بڑے پیمانے پر پیداوار کے دوران مسائل پیدا کر سکتا ہے۔ RF انجینئرز اور پرچیزنگ ٹیموں کو ماڈل کی تصدیق کرنے سے پہلے فریکوئنسی رینج، مائبادا، SWR، گین، اینٹینا کی ساخت، کیبل کی تفصیلات، کنیکٹر، اور ماحولیاتی تقاضوں کا جائزہ لینا چاہیے۔

ان پیرامیٹرز کو ہمیشہ فائنل انکلوژر اور وائرلیس ماڈیول کے ساتھ مل کر سمجھا جانا چاہیے۔ زیادہ برائے نام فائدہ کا مطلب خود بخود ہر پروڈکٹ میں بہتر کارکردگی نہیں ہوتا ہے کیونکہ اینٹینا کی کارکردگی اور مماثلت ارد گرد کے ڈھانچے پر بہت زیادہ انحصار کرتی ہے۔

یہ اینٹینا کہاں استعمال کیے جا سکتے ہیں؟

ایک سرشار اینٹینا سمارٹ فوٹو فریم مصنوعات کے مختلف زمروں کو سپورٹ کر سکتا ہے۔ عام ضرورت ایک کمپیکٹ الیکٹرانک انکلوژر کے اندر قابل اعتماد وائرلیس مواصلات ہے۔

• ہوم سمارٹ فوٹو فریم:7 انچ، 8 انچ، 10.1 انچ، 12 انچ اور 15.6 انچ کی مصنوعات کے لیے موزوں ہے۔
• ٹچ اسکرین کلاؤڈ فریم:موبائل ایپس اور کلاؤڈ پلیٹ فارمز کے ذریعے تصاویر حاصل کرنے والی مصنوعات کو سپورٹ کرتا ہے۔
• تجارتی ڈسپلے فریم:ہوٹل ڈسپلے، گیسٹ ہاؤس انفارمیشن اسکرینز، لابی ایڈورٹائزنگ فریم، اور کارپوریٹ ڈسپلے پروڈکٹس پر لاگو ہوتا ہے۔
• پورٹ ایبل تحفہ مصنوعات:صارفین اور سرحد پار ای کامرس مارکیٹوں کے لیے ڈیزائن کردہ بیٹری سے چلنے والے وائرلیس فوٹو فریموں کے لیے مفید ہے۔
• ایمبیڈڈ الیکٹرانکس:Rockchip، Allwinner، اور ESP32 جیسے پلیٹ فارمز پر مبنی مدر بورڈ سلوشنز کے ساتھ ضم کیا جا سکتا ہے۔

غیر معیاری مصنوعات کے لیے، اینٹینا کی ترقی ساختی ڈرائنگ، تنصیب کی جگہ، انٹرفیس کی ضروریات، اور تیار شدہ ڈیوائس کے استعمال کردہ وائرلیس ماڈیول پر مبنی ہو سکتی ہے۔

وائی ​​فائی اینٹینا کس طرح نصب کیا جانا چاہئے؟

درست تنصیب ضروری ہے کیونکہ تکنیکی طور پر موزوں اینٹینا بھی کارکردگی میں کمی کا تجربہ کر سکتا ہے اگر اسے دیوار کے اندر غلط جگہ پر رکھا جائے۔

مرحلہ 1: تنصیب کا علاقہ تیار کریں۔

فوٹو فریم کو پاور آف کریں اور پچھلا کور ہٹا دیں۔ مطلوبہ تنصیب کے علاقے کو صاف کریں اور یقینی بنائیں کہ اینٹینا باڈی اور سماکشیی کیبل کے لیے کافی جگہ موجود ہے۔ ایسی جگہوں سے پرہیز کریں جہاں دھاتی ڈھانچے RF کے راستے میں رکاوٹ بن سکتے ہیں۔

مرحلہ 2: اینٹینا کو پوزیشن میں رکھیں

ایف پی سی اینٹینا کے لیے، چپکنے والے اینٹینا کو مناسب اندرونی سطح کے خلاف فلیٹ رکھیں۔ ڈسپلے، بیٹری، مین بورڈ کے اجزاء اور دیگر ممکنہ RF رکاوٹوں سے براہ راست مداخلت سے گریز کریں۔ بیرونی چپکنے والی راڈ انٹینا کو ان کے مقرر کردہ بڑھتے ہوئے مقام پر محفوظ طریقے سے رکھا جانا چاہیے۔

مرحلہ 3: جڑیں اور ٹیسٹ کریں۔

صحیح RF کنیکٹر کا استعمال کرتے ہوئے اینٹینا کو وائی فائی ماڈیول سے جوڑیں۔ سماکشی کیبل کو منظم رکھیں اور غیر ضروری تیز موڑ، کمپریشن یا الجھنے سے گریز کریں۔ انکلوژر کو دوبارہ جوڑنے کے بعد، نیٹ ورک کنیکٹیویٹی، ریموٹ امیج ٹرانسمیشن، اور طویل مدتی آپریشن کی جانچ کریں۔

بڑے پیمانے پر پیداوار کے لئے، مینوفیکچررز کو ایک معیاری تنصیب ڈرائنگ کی پیروی کرنا چاہئے. اینٹینا کی مستقل پوزیشننگ پیداواری اکائیوں کے درمیان فرق کو کم کرنے میں مدد کرتی ہے۔

مینوفیکچررز کو صحیح اینٹینا کا انتخاب کیسے کرنا چاہیے؟

پروڈکٹ ٹیموں کو انٹینا کے انتخاب کا مکمل وائرلیس سسٹم کے حصے کے طور پر جائزہ لینا چاہیے بجائے اس کے کہ اسے الگ تھلگ جزو سمجھیں۔ درج ذیل چیک لسٹ پروٹوٹائپ اور پیداوار کے خطرات کو کم کرنے میں مدد کر سکتی ہے۔

1. وائرلیس بینڈ کی تصدیق کریں۔اس بات کا تعین کریں کہ آیا آلہ کو 2.4 GHz، 5 GHz، یا ڈوئل بینڈ آپریشن کی ضرورت ہے۔
2. دستیاب تنصیب کی جگہ کو چیک کریں۔اینٹینا کے علاقے کی پیمائش کریں اور ڈسپلے، بیٹری، پی سی بی، اور انکلوژر کی پوزیشن پر غور کریں۔
3. آر ایف کنیکٹر سے ملائیں.تصدیق کریں کہ آیا ماڈیول کو IPEX4، MHF1، RP-SMA، یا کسی اور انٹرفیس کی ضرورت ہے۔
4. کیبل کی ضروریات کی وضاحت کریں۔اینٹینا کو حتمی شکل دینے سے پہلے کیبل کی لمبائی اور روٹنگ کا تعین کیا جانا چاہیے۔
5. تیار شدہ مصنوعات میں آر ایف کی کارکردگی کا اندازہ کریں۔اصل انکلوژر میں اینٹینا نصب ہونے کے بعد پروٹوٹائپ ٹیسٹنگ کی جانی چاہیے۔
6. بلک پیداوار سے پہلے نمونے کی درخواست کریں۔نمونے کی توثیق مطابقت کی تصدیق میں مدد کرتی ہے اور بڑے پیمانے پر سگنل کے مسائل کے خطرے کو کم کرتی ہے۔
7. حسب ضرورت صلاحیت پر غور کریں۔ایک مینوفیکچرر جو طول و عرض، حاصل، کنیکٹرز، اور کیبل کی وضاحتیں ایڈجسٹ کرنے کی صلاحیت رکھتا ہے، غیر معیاری مصنوعات کے ڈیزائن کو بہتر طریقے سے سپورٹ کر سکتا ہے۔

پروکیورمنٹ ٹیموں کے لیے، اینٹینا بنانے والے کے ساتھ براہ راست رابطہ تکنیکی وضاحت، نمونے کی جانچ، پروڈکشن کوآرڈینیشن، اور بعد میں ڈیزائن کی تبدیلیوں کو بھی آسان بنا سکتا ہے۔

اپنی مرضی کے مطابق اینٹینا کی پیداوار کے لیے Qianmu پر کیوں غور کریں؟

کیانمو Communication کمیونیکیشن اینٹینا کی تحقیق، ترقی، اور پیداوار پر توجہ مرکوز کرتا ہے، بشمول FPC اینٹینا، PCB اینٹینا، وائی فائی اینٹینا، بلوٹوتھ اینٹینا، 5G اینٹینا، GPS اینٹینا، اور اپنی مرضی کے مطابق RF حل۔

ڈیجیٹل فوٹو فریم ایپلی کیشنز کے لیے، Qianmu صرف عام اینٹینا کنفیگریشنز پر انحصار کرنے کے بجائے مخصوص ڈیزائن فراہم کرتا ہے۔ اس کی پیداواری صلاحیتیں پروڈکٹ کے طول و عرض، کمیونیکیشن ماڈیولز، آپریٹنگ فریکوئنسی، انسٹالیشن پوزیشن، کنیکٹر کی ضروریات اور کیبل کی وضاحتوں کی بنیاد پر حسب ضرورت کو سپورٹ کرتی ہیں۔

مینوفیکچرر کی شائع شدہ مصنوعات کی وضاحتوں میں RoHS اور REACH تعمیل شامل ہیں، جبکہ CE اور FCC سرٹیفیکیشن امداد پروجیکٹ کی ضروریات کے مطابق فراہم کی جا سکتی ہے۔ OEM اور ODM منصوبوں کے لیے، خریدار حجم کی پیداوار میں جانے سے پہلے نمونوں کا بھی جائزہ لے سکتے ہیں۔

کیانمو کے اینٹینا کی صلاحیتوں کے بارے میں اضافی معلومات کے لیے، دریافت کریں۔کیانمو اینٹینا مینوفیکچرنگ کے حلیا وقف کا جائزہ لیںڈیجیٹل فوٹو فریم وائی فائی اینٹینا پروڈکٹ پیج.

اکثر پوچھے گئے سوالات

کیا اینٹینا کے طول و عرض اور کنیکٹر کو اپنی مرضی کے مطابق بنایا جا سکتا ہے؟

جی ہاں Qianmu آلہ کی ساخت، تنصیب کی جگہ، اور وائی فائی ماڈیول انٹرفیس کے مطابق اینٹینا کے طول و عرض، کیبل کی لمبائی، گین پیرامیٹرز، اور کنیکٹر کی اقسام کو حسب ضرورت بنانے کی حمایت کرتا ہے۔

کیا اینٹینا 2.4 GHz اور 5 GHz وائی فائی دونوں کو سپورٹ کرتا ہے؟

معیاری تفصیلات 2400–2500 MHz اور 5150–5850 MHz کو سپورٹ کرتی ہیں۔ وائرلیس ماڈیول اور درخواست کی ضروریات کے مطابق مخصوص بینڈ کنفیگریشنز پر تبادلہ خیال کیا جا سکتا ہے۔

ڈیجیٹل فوٹو فریموں کے لیے کون سے اینٹینا ڈھانچے دستیاب ہیں؟

دستیاب ڈھانچے میں ایف پی سی لچکدار اینٹینا، پی سی بی ایس ایم ٹی اینٹینا، اور بیرونی چپکنے والی راڈ انٹینا شامل ہیں۔ مناسب ڈھانچہ انکلوژر، دستیاب جگہ، انسٹالیشن کا طریقہ اور RF ڈیزائن پر منحصر ہے۔

بلک آرڈر دینے سے پہلے کیا ٹیسٹ کیا جانا چاہیے؟

مینوفیکچررز کو تیار شدہ مصنوعات کے انکلوژر میں اینٹینا کی جانچ کرنی چاہیے اور حقیقت پسندانہ آپریٹنگ حالات میں وائرلیس استحکام، ریموٹ امیج ٹرانسمیشن، کنکشن کی وشوسنییتا، اور کارکردگی کا جائزہ لینا چاہیے۔ یہ بڑے پیمانے پر پیداوار سے پہلے انضمام کے مسائل کی نشاندہی کرنے میں مدد کرتا ہے۔

کیا اینٹینا کمرشل ڈیجیٹل ڈسپلے مصنوعات کے لیے استعمال کیا جا سکتا ہے؟

جی ہاں ایپلیکیشن رینج میں کمرشل سمارٹ ڈسپلے فریم، ہوٹل اور گیسٹ ہاؤس ڈسپلے، لابی ایڈورٹائزنگ فریم، کارپوریٹ ڈسپلے پروڈکٹس، اور دیگر منسلک ڈیجیٹل فوٹو فریم ایپلی کیشنز شامل ہیں۔

نتیجہ

جدید سمارٹ فوٹو فریموں کے لیے ایک قابل اعتماد وائرلیس کنکشن ضروری ہے جو کلاؤڈ سنکرونائزیشن اور ریموٹ مواد کے انتظام پر منحصر ہے۔ فریکوئنسی، آر ایف میچنگ، انسٹالیشن کی جگہ، کنیکٹر، کیبل روٹنگ، اور اصل انکلوژر کارکردگی کی بنیاد پر اینٹینا کا انتخاب مینوفیکچررز کو زیادہ مستقل وائرلیس سسٹم بنانے میں مدد کر سکتا ہے۔ اگر آپ ایک نیا فوٹو فریم تیار کر رہے ہیں، موجودہ اینٹینا کو تبدیل کر رہے ہیں، یا OEM/ODM پروڈکشن کی منصوبہ بندی کر رہے ہیں،ہم سے رابطہ کریں۔کیانمو کی انجینئرنگ ٹیم کے ساتھ اپنے اینٹینا کے طول و عرض، تعدد کی ضروریات، کنیکٹر کنفیگریشن، نمونے، اور اپنی مرضی کے مطابق پیداواری ضروریات پر تبادلہ خیال کرنے کے لیے۔
