این ایف سی اینٹینا

این ایف سی سے مربوط نرم اینٹینا کیا ہے؟ ایک فعال اینٹینا کیا ہے؟

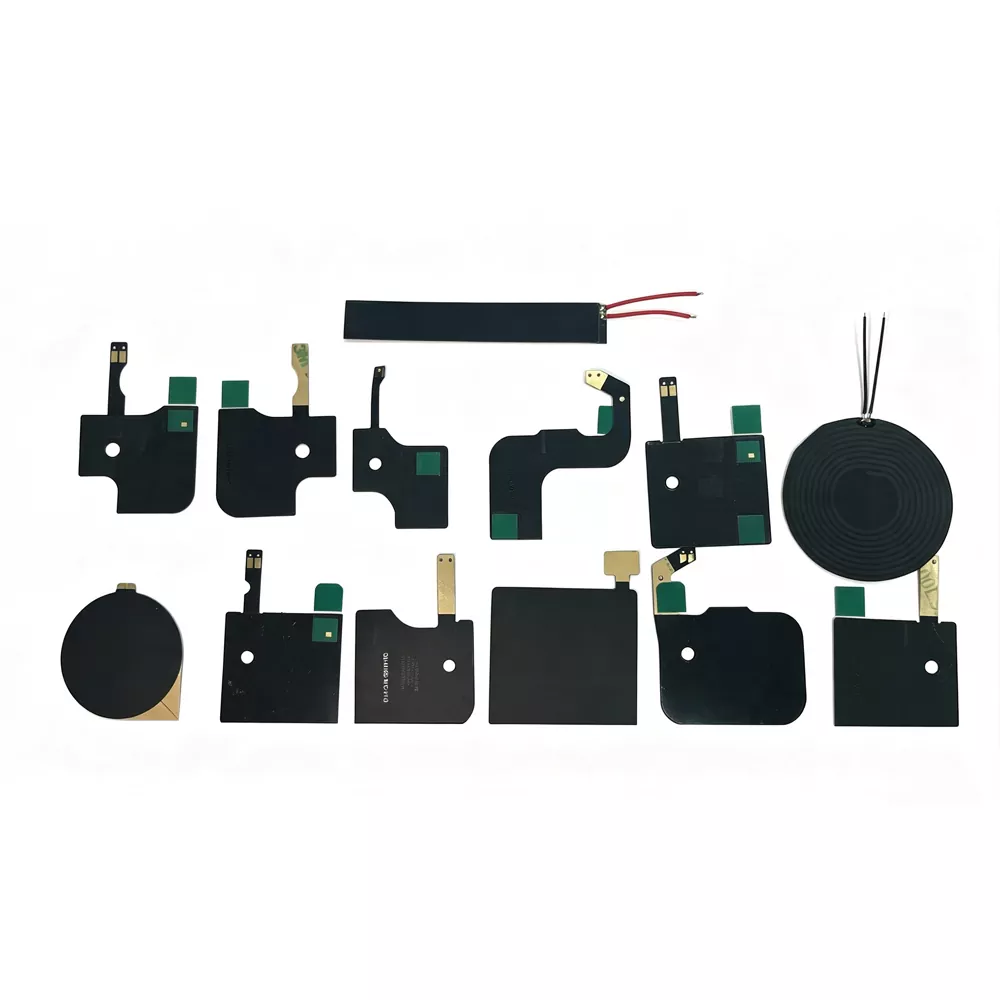

1.1 NFC بلٹ ان سافٹ اینٹینا (FPC لچکدار اینٹینا)

NFC بلٹ ان لچکدار اینٹینا (NFC Flexible Printed Circuit Antenna) NFC اینٹینا کی ایک قسم ہے جو ایک لچکدار پرنٹ شدہ سرکٹ بورڈ (FPC) سبسٹریٹ پر تیار کی جاتی ہے اور اسے 13.56 MHz فریکوئنسی بینڈ پر کام کرنے کے لیے ڈیزائن کیا گیا ہے۔ یہ الیکٹرولائٹک کاپر کو کنڈکٹیو کوائل میٹریل کے طور پر استعمال کرتا ہے اور مخصوص موڑ اور جیومیٹریکل ڈھانچے کے ساتھ اپنی مرضی کے مطابق کوائل پیٹرن بنانے کے لیے ایک درست اینچنگ کے عمل کو اپناتا ہے۔ ایک الگ تھلگ تہہ کے طور پر فیرائٹ مقناطیسی فلم کے ساتھ مل کر، اس لچکدار اینٹینا کو 3M چپکنے والے یا چھلکے سے ہٹانے والے حل کے ذریعے آسانی سے الیکٹرانک آلات میں ضم کیا جا سکتا ہے۔

بنیادی اجزاء:

- ایف پی سی سبسٹریٹ:ایک لچکدار سرکٹ بورڈ مواد جو ہلکا پھلکا اور موڑنے کے قابل خصوصیات فراہم کرتا ہے، جس کی موٹائی 0.14–0.27 ملی میٹر ہے۔

- تانبے کی کنڈلی:الیکٹرولائٹک کاپر ایچنگ کے ذریعے تیار کیا گیا، کوائل کا ڈھانچہ اینٹینا انڈکٹنس اور گونج فریکوئنسی کی کارکردگی کا تعین کرتا ہے۔

- فیرائٹ پرت:ایک اعلی پارگمیتا مقناطیسی مواد جو دھاتی مداخلت کو کم کرتا ہے، مقناطیسی میدان کی تنہائی کو بہتر بناتا ہے، اور سگنل کی ترسیل کی سمت کو بڑھاتا ہے۔

- چپکنے والی پرت:اصل 3M چپکنے والے مواد کا استعمال کرتا ہے، قابل اعتماد بانڈنگ طاقت اور بہترین اعلی درجہ حرارت مزاحمت پیش کرتا ہے۔

- کنکشن کے طریقے:کنکشن کے مختلف اختیارات کو سپورٹ کرتا ہے، بشمول IPEX ٹرمینلز، سولڈرنگ ہیڈز، اسپرنگ کانٹیکٹس، اور دیگر حسب ضرورت انٹرفیس۔

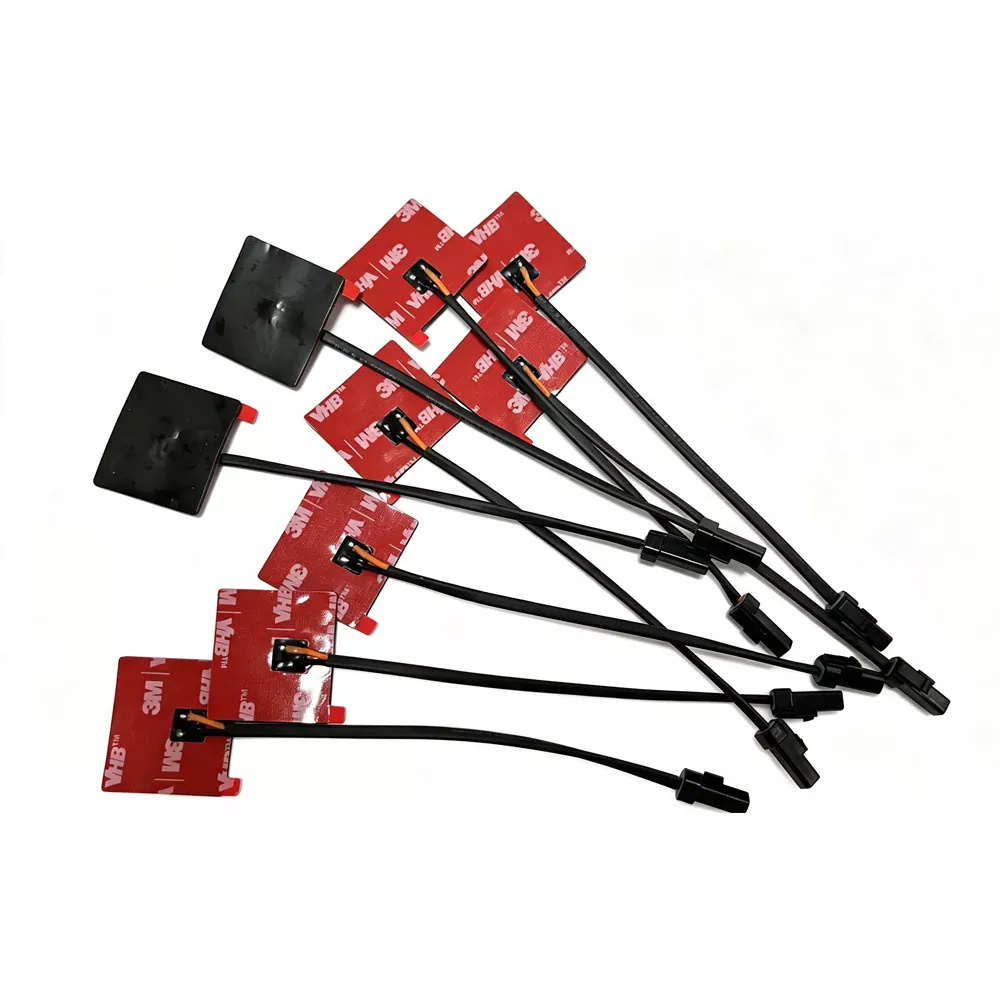

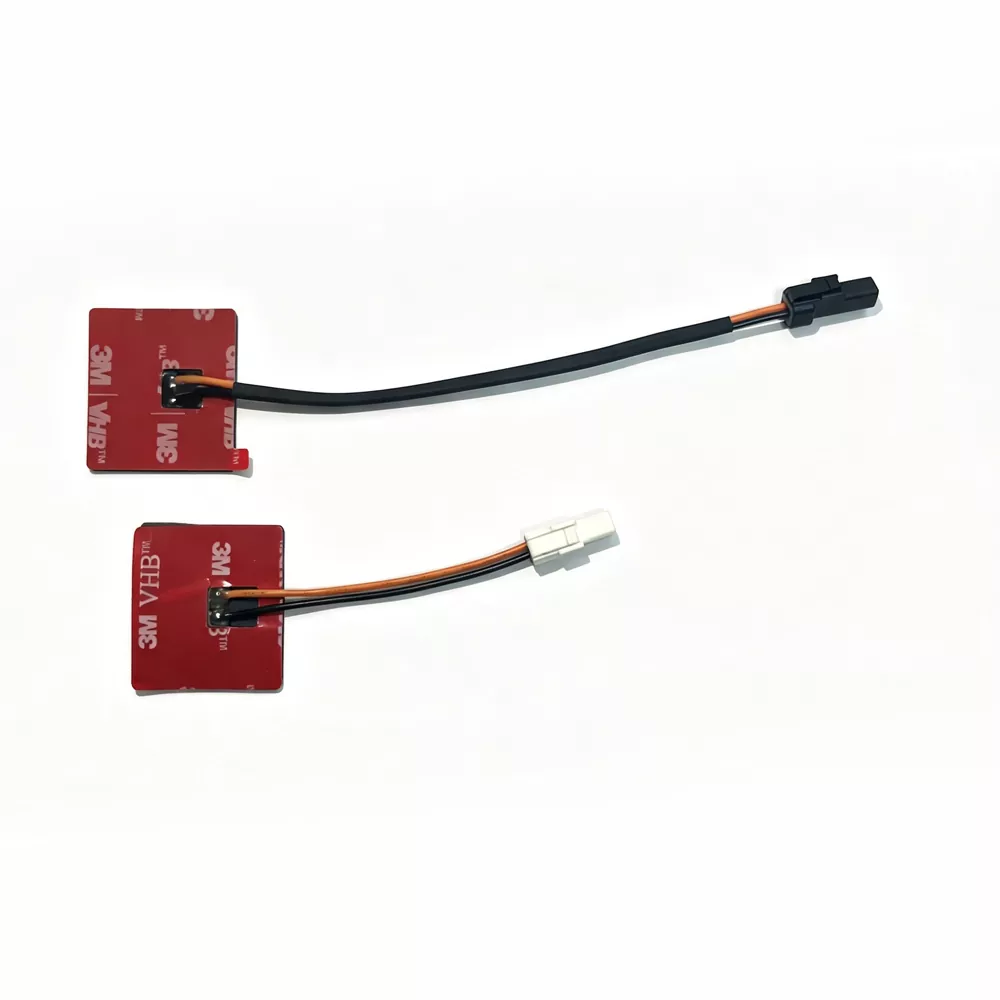

1.2 NFC فعال اینٹینا

ایک فعال NFC اینٹینا ایک اینٹینا سسٹم سے مراد ہے جو روایتی NFC اینٹینا کی بنیاد پر، ایک فعال کنٹیکٹ لیس فرنٹ اینڈ یا سگنل ایمپلیفیکیشن/ڈرائیونگ سرکٹری کو مربوط کرتا ہے۔

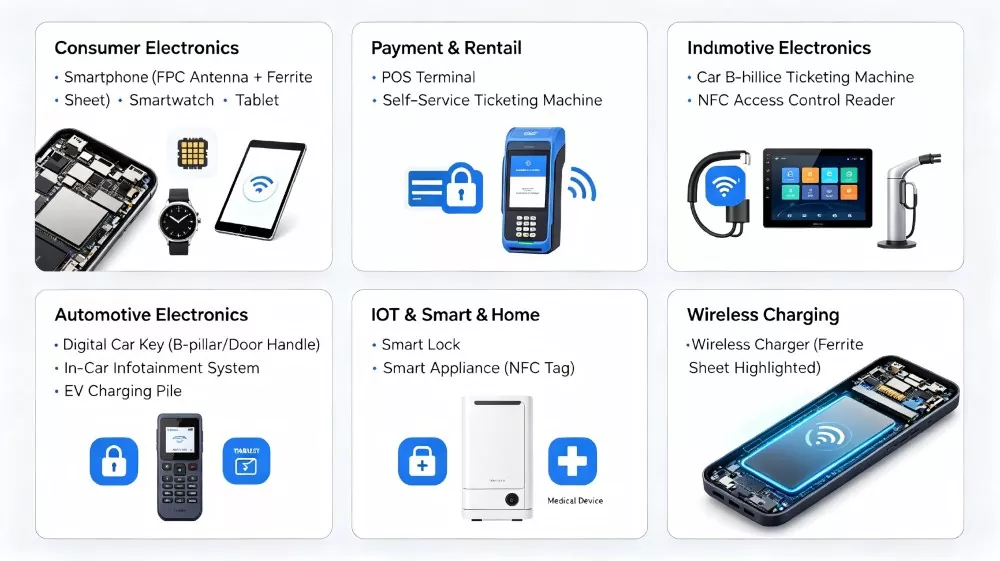

قابل اطلاق آلات

Qianmu کمیونیکیشن کا NFC اینٹینا کیوں منتخب کریں؟

1. انتہائی پتلا، لچکدار ڈیزائن - موٹائی 0.14–0.27 ملی میٹر تک، انتہائی پتلی ڈیوائسز اور لچکدار تنصیب کی ضروریات کے لیے بالکل موزوں ہے۔

2. فیرائٹ آئسولیشن پرت - معیاری فیرائٹ شامل ہے، مؤثر طریقے سے دھاتی ماحول سے مداخلت کے خلاف تحفظ فراہم کرتا ہے۔

3. ایک سے زیادہ تنصیب کے طریقے - 3M چپکنے والی بیکنگ (ہٹنے کے قابل چپکنے والی)، IPEX ٹرمینلز، اور سولڈرنگ سمیت مختلف اختیارات کی حمایت کرتا ہے۔

4. وسیع درجہ حرارت آپریشن - آپریٹنگ درجہ حرارت کی حد: -40℃ سے +85℃

5. معیارات کے ساتھ مکمل طور پر تعمیل - RoHS ماحولیاتی معیار پر پورا اترتا ہے۔

6. حسب ضرورت خدمات - طول و عرض، شکلیں، کنڈلی موڑ، انڈکٹنس ویلیوز، اور مزید کے لیے مکمل طور پر حسب ضرورت سپورٹ۔

7. تیز ترسیل - تیزی سے نمونے کی پیداوار اور موثر بڑے پیمانے پر پیداوار کی ترسیل۔

8. پیشہ ورانہ نقلی معاونت - برقی مقناطیسی نقالی اور پوری مشین کی اصلاح کی سفارشات فراہم کرنا۔

RF طرز عمل اور نظام کی سطح کے تحفظات

این ایف سی اینٹینا کی کارکردگی کا انحصار نہ صرف اس کی بنیادی برقی خصوصیات پر ہوتا ہے بلکہ آلے کے حتمی ڈھانچے کے ذریعے تخلیق کردہ مجموعی برقی مقناطیسی ماحول پر بھی ہوتا ہے۔ مواد کا انتخاب، اندرونی ترتیب، اور ارد گرد کے اجزاء جیسے عوامل اینٹینا کی کارکردگی اور مواصلاتی استحکام کو نمایاں طور پر متاثر کر سکتے ہیں۔

1. دھاتی detuning اثر

جب ایک اینٹینا دھاتی اجزاء کے قریب نصب کیا جاتا ہے، بشمول بیٹریاں، شیلڈنگ کور، یا مکینیکل فریم، حوصلہ افزائی ایڈی کرنٹ برقی مقناطیسی خصوصیات کو تبدیل کر سکتے ہیں اور گونج کی فریکوئنسی کو تبدیل کر سکتے ہیں۔ مناسب فیرائٹ تنہائی کے بغیر، یہ detuning اثر گونج کے انحراف، کم جوڑے کی کارکردگی، اور مواصلاتی اعتبار میں کمی کا سبب بن سکتا ہے۔

2. فیلڈ اسٹیبلائزیشن میں فیرائٹ لیئر فنکشن

فیرائٹ مقناطیسی پرت مداخلت سے زیادہ تحفظ فراہم کرتی ہے۔ یہ مقناطیسی میدان کو اینٹینا کے غیر دھاتی حصے کی طرف لے کر مقناطیسی بہاؤ رہنمائی پرت کے طور پر بھی کام کرتا ہے۔ یہ جوڑے کی کارکردگی کو بہتر بنانے، سگنل ٹرانسمیشن کو بہتر بنانے، اور ایسی ایپلی کیشنز میں توانائی کے نقصان کو کم کرنے میں مدد کرتا ہے جہاں دھاتی اجزاء قریب ہوتے ہیں۔

3. مائبادا ملاپ کی حساسیت

13.56 میگاہرٹز پر کام کرنے والے این ایف سی سسٹمز کو انکلوژر ڈیزائن، چپکنے والی موٹائی، اور کوائل کی خرابی میں ہونے والی تبدیلیوں کی حساسیت کی وجہ سے عین مائبادی مماثلت کی ضرورت ہوتی ہے۔ مکینیکل ڈھانچے میں چھوٹی تبدیلیاں گونج کے نقطہ اور کیو فیکٹر کی کارکردگی کو متاثر کر سکتی ہیں، جس سے اینٹینا کے انضمام کے بعد سسٹم لیول ٹیوننگ ضروری ہو جاتی ہے۔

4. ڈیوائس کے فن تعمیر کے ساتھ جوڑا

اینٹینا کی کارکردگی ارد گرد کے مواد کی ڈائی الیکٹرک خصوصیات سے بھی متاثر ہوتی ہے، بشمول پلاسٹک ہاؤسنگ، شیشے کے کور، اور پی سی بی اسٹیک اپ ڈھانچے۔ زیادہ ڈائی الیکٹرک کنسٹنٹ کے ساتھ مواد اضافی پرجیوی گنجائش متعارف کروا سکتا ہے، جس کے نتیجے میں بینڈوتھ کم ہوتی ہے اور کمیونیکیشن مارجن کم ہوتا ہے۔

5. فعال بمقابلہ غیر فعال نظام کا اثر

فعال NFC اینٹینا کنفیگریشنز کے لیے، ڈرائیونگ سرکٹ براہ راست برقی مقناطیسی فیلڈ کی تقسیم اور طاقت کو متاثر کرتا ہے۔ اگرچہ یہ نقطہ نظر مواصلاتی فاصلے کو بڑھا سکتا ہے، لیکن یہ تبدیلیوں کو لوڈ کرنے کی حساسیت کو بھی بڑھاتا ہے اور اس کے لیے گراؤنڈنگ، شیلڈنگ، اور مجموعی نظام کے ڈیزائن پر زیادہ درست کنٹرول کی ضرورت ہوتی ہے۔

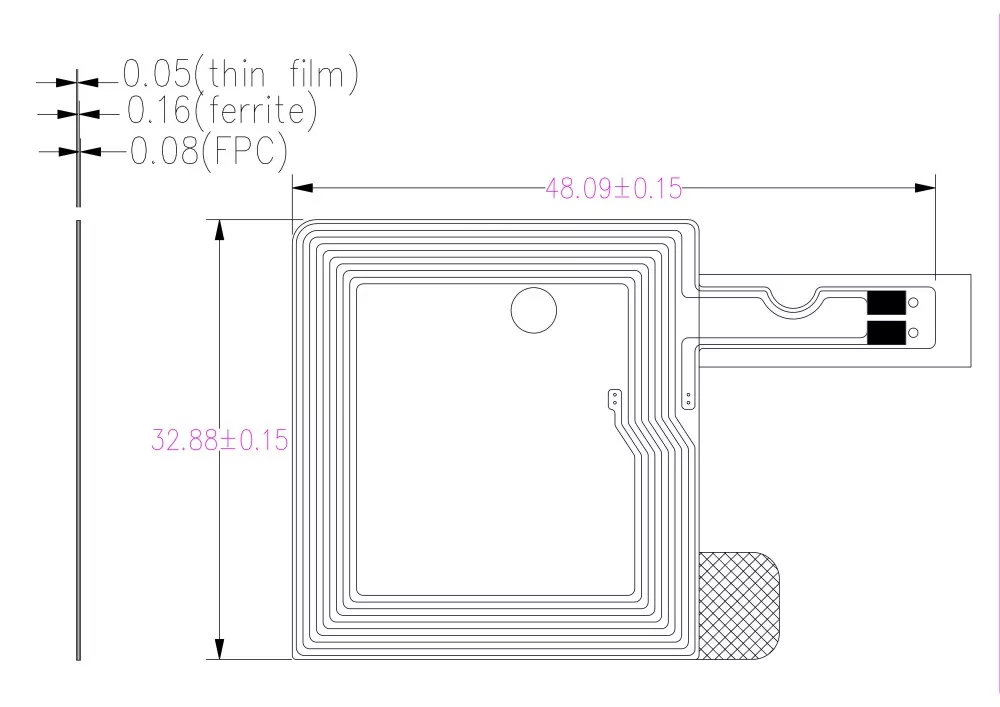

تکنیکی وضاحتیں

ساتھیوں کے ساتھ موازنہ: Qianmu کمیونیکیشنز کے امتیازی فوائد

انسٹالیشن گائیڈ

چپکنے والی بیکڈ انسٹالیشن (FPC لچکدار اینٹینا)

یہ این ایف سی اینٹینا کی تنصیب کا سب سے عام طریقہ ہے:

تنصیب کے مراحل:

1. سطح کو صاف کریں - تنصیب کے علاقے (آلہ کے کیسنگ کی اندرونی سطح یا بیٹری کی سطح) کو صاف کرنے کے لیے الکحل وائپ کا استعمال کریں، اس بات کو یقینی بناتے ہوئے کہ یہ تیل اور دھول سے پاک ہے۔

2. ریلیز لائنر کو چھیل دیں - اینٹینا کے پچھلے حصے سے 3M چپکنے والی حفاظتی فلم کو احتیاط سے ہٹا دیں۔

3. سیدھ اور پوزیشننگ - انٹینا کو انسٹالیشن کے متعین مقام کے ساتھ سیدھ میں رکھیں، اس بات کو یقینی بناتے ہوئے کہ کوائل کا علاقہ بلا رکاوٹ ہے۔

4. مضبوطی اور یکساں طور پر دبائیں - ہوا کے بلبلوں کو ختم کرنے کے لیے مرکز سے کناروں کی طرف۔

5. علاج اور انتظار کرنا - بہترین تعلقات کی طاقت حاصل کرنے کے لیے 24 گھنٹے کھڑے رہنے دیں۔

تنصیب کے نوٹس:

کسٹمر کے جائزے

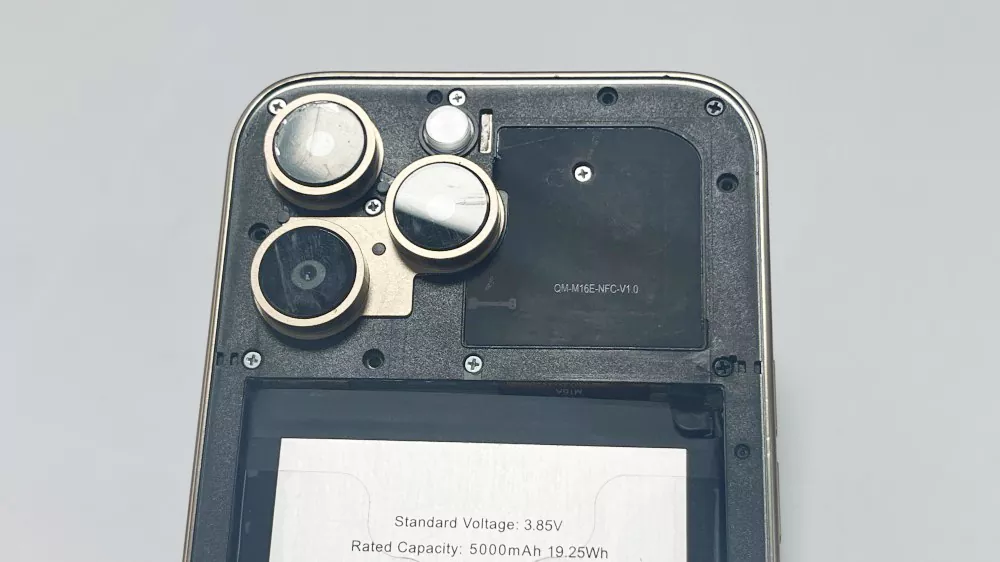

"کیانمو کمیونیکیشنز سے NFC بلٹ ان سافٹ اینٹینا نے ہمارے نئے سمارٹ فون ماڈل میں مستحکم کارکردگی کا مظاہرہ کیا ہے، جس نے 85mm کی ریڈ رینج حاصل کی ہے۔ فیرائٹ پرت مؤثر طریقے سے بیٹری کی مداخلت کے خلاف حفاظت کرتی ہے، اور بڑے پیمانے پر پیداوار میں معیار کی مستقل مزاجی بہترین ہے۔" - برانڈ مینوفیکچرر، Shenzhen Junge Technology Co., Ltd.

"POS ٹرمینلز میں استعمال ہونے والے فعال NFC اینٹینا اعلی وشوسنییتا اور مضبوط RF فیلڈز کا مطالبہ کرتے ہیں۔ Qianmu کمیونیکیشن کی مصنوعات نے ہمارے سخت EMVCo ٹیسٹنگ کو پاس کر لیا ہے اور ہم پہلے ہی 300,000 سے زیادہ یونٹ خرید چکے ہیں۔" - گوانگزو ژونگھائیڈا سیٹلائٹ نیویگیشن ٹیکنالوجی کمپنی، لمیٹڈ ادائیگی ٹرمینل بنانے والا

اکثر پوچھے گئے سوالات

Q1: NFC میں بلٹ ان نرم اینٹینا کی آپریٹنگ فریکوئنسی کیا ہے؟

A: NFC بین الاقوامی سطح پر معیاری 13.56 MHz ±7 kHz فریکوئنسی بینڈ میں کام کرتا ہے، جو عام طور پر شارٹ رینج وائرلیس ڈیٹا کی منتقلی کے لیے قریبی فیلڈ کمیونیکیشن سسٹم میں استعمال ہوتا ہے۔

Q2: پڑھنے کا عام فاصلہ کیا ہے؟

A: مواصلات کی حد عام طور پر چند سینٹی میٹر تک محدود ہوتی ہے، عام طور پر 5-8 سینٹی میٹر کے ارد گرد، اینٹینا کے ڈیزائن، ڈیوائس کی ساخت، اور تنصیب کی شرائط پر منحصر ہے۔

Q3: فیرائٹ کور کے ساتھ این ایف سی اینٹینا کب ضروری ہے؟

A: جب اینٹینا کو بیٹری کی سطح پر، دھاتی دیوار کے قریب، یا دھاتی اجزاء والے ماحول میں نصب کرنے کی ضرورت ہو، تو یہ ضروری ہے کہ فیرائٹ پرت سے لیس اینٹینا استعمال کریں۔ فیرائٹ پرت دھات کی وجہ سے ریورس ایڈی کرنٹ مداخلت کو مؤثر طریقے سے الگ کر سکتی ہے۔

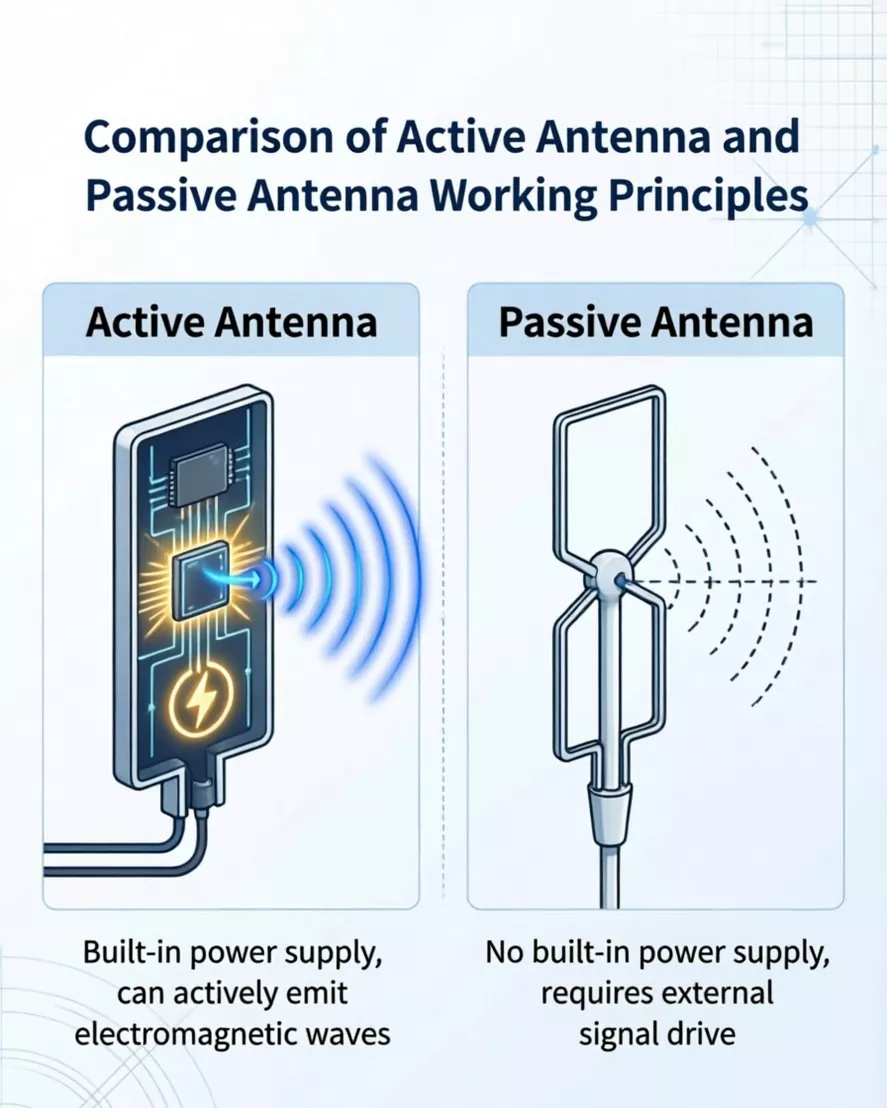

Q4: این ایف سی بلٹ ان نرم اینٹینا اور ایک فعال اینٹینا میں کیا فرق ہے؟

A: بلٹ ان غیر فعال اینٹینا ایک غیر فعال جزو ہے جو کام کرنے کے لیے قاری/مصنف کی طرف سے مقناطیسی فیلڈ انڈکشن پر انحصار کرتا ہے، جو اسے معیاری NFC ایپلی کیشنز کے لیے موزوں بناتا ہے۔ فعال اینٹینا سگنل ایمپلیفیکیشن اور ڈرائیونگ سرکٹس کو مربوط کرتا ہے، اسے فعال طور پر ایک مضبوط RF فیلڈ تیار کرنے کے قابل بناتا ہے، جو اسے ادائیگی کے ٹرمینلز جیسے حالات کے لیے مثالی بناتا ہے جن کے لیے زیادہ مضبوط سگنل کی ضرورت ہوتی ہے۔

Q5: کیا یہ سائز اور شکل میں اپنی مرضی کے مطابق کیا جا سکتا ہے؟

A: ہاں، Qianmu Communications تمام سائز میں حسب ضرورت ڈیزائن کو سپورٹ کرتا ہے، بشمول مستطیل، سرکلر، اور بے قاعدہ شکلیں۔

Q6: کون سی انڈکٹنس رینج عام طور پر استعمال ہوتی ہے؟

A: عام ڈیزائن تقریباً 1–2 μH کی انڈکٹینس رینج کے اندر آتے ہیں، جو کہ ٹیوننگ اور مائبادا مماثلت کی ضروریات پر منحصر ہے۔

Q7: عام تنصیب کے طریقے کیا ہیں؟

A: تنصیب کے تین اہم طریقے ہیں: ① 3M چپکنے والی پشت پناہی (FPC لچکدار اینٹینا - سب سے زیادہ استعمال کیا جاتا ہے)؛ ② IPEX کنیکٹر (پلگ ان کی قسم)؛ ③ سولڈرنگ کی تنصیب۔

Q8: کیا Qianmu کمیونیکیشن ایک تاجر ہے یا فیکٹری؟

A: Qianmu Communications ایک صنعت کار ہے جو R&D، پیداوار اور فروخت کو مربوط کرتا ہے۔ ہم اپنی فیکٹری کے مالک ہیں اور ہمارے پاس مکمل پروڈکشن لائن کے ساتھ ساتھ ایک مضبوط کوالٹی کنٹرول سسٹم ہے - محض ایک تجارتی کمپنی ہونے سے بہت دور۔
