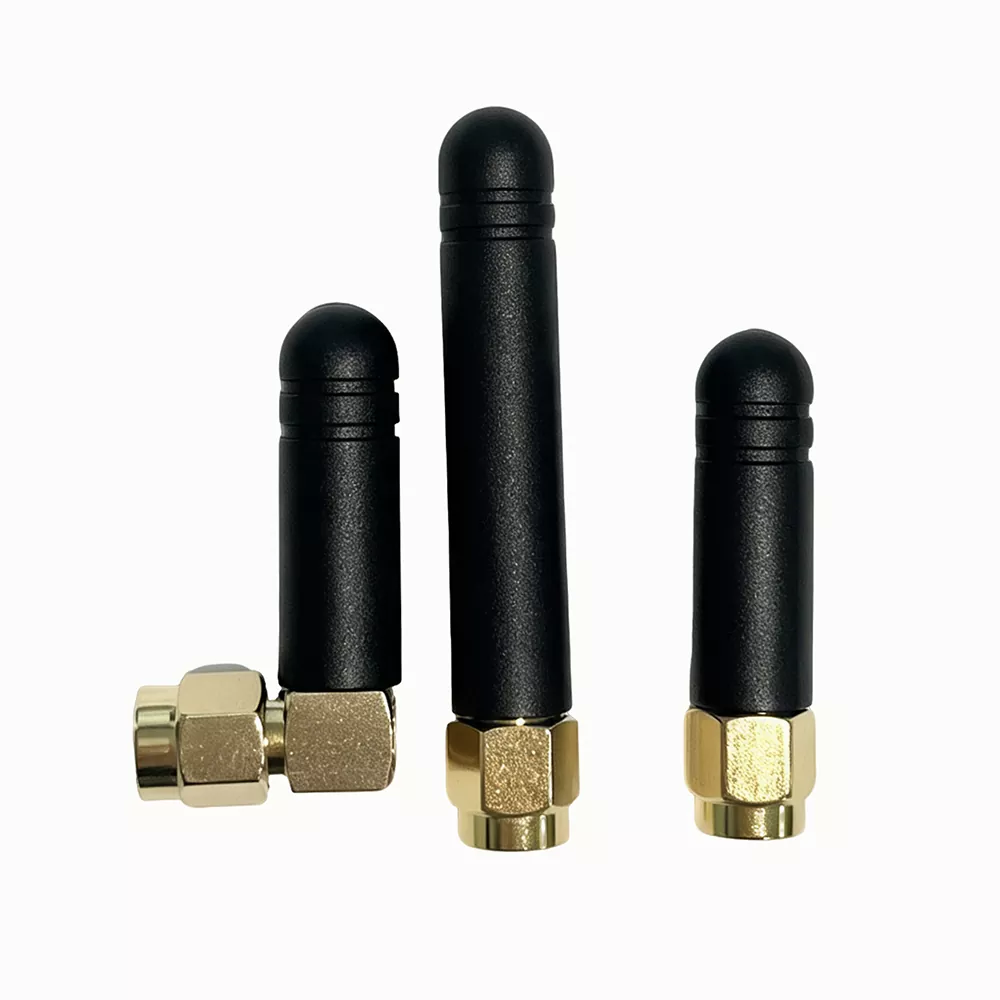

لورا اینٹینا

LoRa اینٹینا ایک 433MHz اور 868–920MHz صنعتی IoT RF بیرونی راڈ اینٹینا ہے جو طویل فاصلے تک پھیلنے والے اسپیکٹرم مواصلات کے لیے ڈیزائن کیا گیا ہے۔

Qianmu کمیونیکیشن کے ذریعہ تیار کردہ، یہ اینٹینا ایک تقسیم شدہ بیرونی چھڑی کے ڈھانچے کو اپناتا ہے جسے ڈیوائس ہاؤسنگ، کھمبوں اور خانوں پر لچکدار طریقے سے نصب کیا جا سکتا ہے، جس سے دھات کے خول، دیواروں اور مین بورڈز کی وجہ سے سگنل شیلڈنگ نقصان کو کم کیا جا سکتا ہے۔

یہ ون پیس مولڈ خالص تانبے کے آسکیلیٹر اور موسم سے مزاحم PVC ہاؤسنگ کا استعمال کرتا ہے، جو 433MHz لو بینڈ اور عالمی 868–920MHz ISM بینڈ کو درست طریقے سے کور کرتا ہے۔

مستحکم بیچ کی کارکردگی کے ساتھ، LoRa اینٹینا لمبی دوری کے کم طاقت والے IoT نیٹ ورکنگ پروجیکٹس کے لیے موزوں ہے۔

کام کرنے کا اصول

Qianmu Communication 433/868–920MHz LoRa اینٹینا طویل فاصلے کے سگنل کی ترسیل اور استقبال کو حاصل کرنے کے لیے ہمہ جہتی RF ریڈی ایشن کے ساتھ مل کر ایک سیگمنٹڈ ریزوننٹ آسکیلیٹر ڈیزائن کا استعمال کرتا ہے۔

اندرونی ڈھانچے میں ایک RF کنیکٹر، امیڈینس میچنگ آسکیلیٹر، آئسولیشن شیلڈنگ لیئر، اور واٹر پروف حفاظتی رہائش شامل ہے۔ کارکردگی کے تمام پیرامیٹرز کو کمپنی کی RF لیبارٹری میں ویکٹر نیٹ ورک تجزیہ کار کے ذریعے جانچا جاتا ہے۔

1. ڈوئل بینڈ سیگمنٹڈ ریزوننس ڈیزائن

اینٹینا 433MHz کم فریکوئنسی بینڈ اور 868–920MHz ISM بینڈ کے لیے دو آزادانہ طور پر مماثل آسکیلیٹرس کو مربوط کرتا ہے۔ ماپا مکمل بینڈ VSWR ≤1.3 ہے، دونوں فریکوئنسی رینجز میں مستحکم گونج کو یقینی بناتا ہے۔

ایک اینٹینا علیحدہ انوینٹری کی ضرورت کے بغیر دو مین اسٹریم LoRa کمیونیکیشن بینڈ کو سپورٹ کرتا ہے۔

2. 360° Omnidirectional Radiation Design

سڈول راڈ کی شکل کا آسکیلیٹر ڈھانچہ ≤1dB کے اتار چڑھاؤ کے ساتھ یکساں افقی تابکاری فراہم کرتا ہے اور سگنل کے اندھے دھبوں کو کم کرتا ہے۔

اسی ٹرانسمیشن پاور کے تحت، ایک کھلے علاقے میں ماپا ہوا ٹرانسمیشن فاصلہ بلٹ ان اینٹینا کے مقابلے میں 2.8 گنا زیادہ ہے، جو سگنل کے عدم توازن کے بغیر کثیر جہتی ڈیوائس نیٹ ورکنگ کو سپورٹ کرتا ہے۔

3. دھاتی شیلڈنگ اور اینٹی مداخلت کا ڈھانچہ

گیٹ وے مین بورڈز، انڈسٹریل موٹرز، اور پاور سپلائی کیبلز سے برقی مقناطیسی مداخلت کو کم کرنے کے لیے کاپر شیلڈنگ رِنگز کو اینٹینا بیس میں ضم کیا جاتا ہے۔

مضبوط مداخلت والے ماحول جیسے فیکٹریوں اور سب سٹیشنوں میں، ناپے گئے ڈیٹا پیکٹ کے نقصان کو 65% تک کم کیا جاتا ہے، مستحکم IoT ڈیٹا کی ترسیل کو یقینی بناتا ہے۔

4. بیرونی موسم مزاحم ساخت

اینٹینا مہر بند ربڑ کی گسکیٹ کے ساتھ موٹی پیویسی واٹر پروف ہاؤسنگ کو اپناتا ہے۔ اس نے -40 ° C سے + 70 ° C تک 72 گھنٹے کے سائیکلک ایجنگ ٹیسٹ اور بارش کے پانی کے خلاف مزاحمت کے ٹیسٹ پاس کیے ہیں۔

آکسیلیٹر آکسیڈیشن سے محفوظ رہتا ہے، ≤±2MHz کے اندر فریکوئنسی انحراف کے ساتھ، مستحکم بیرونی کارکردگی کو برقرار رکھتا ہے۔

5. 50Ω معیاری رکاوٹ ملاپ

اینٹینا درست فیکٹری امپیڈینس ایڈجسٹمنٹ کا استعمال کرتا ہے اور LoRa ڈیوائسز کے لیے معیاری RF انٹرفیس کو سپورٹ کرتا ہے۔

یہ مائبادی کی عدم مطابقت کی وجہ سے سگنل کی عکاسی کو کم کرتا ہے، ڈیوائس کی ٹرانسمیشن پاور کو 12% کم کرتا ہے، اور ٹرمینل بیٹری کی زندگی کو بڑھاتا ہے۔

معاون آلات کے ساتھ ہم آہنگ

یہ LoRa اینٹینا مضبوط RF مطابقت رکھتا ہے اور اسے اڈاپٹر کے لوازمات کے بغیر کم طاقت والے iot کمیونیکیشن ٹرمینلز کی اکثریت سے براہ راست منسلک کیا جا سکتا ہے۔

1. LoRa کمیونیکیشن ہوسٹ: 433MHz LoRa گیٹ وے، 868/915MHz صنعتی LoRa concentrator، بیرونی LoRa ایکوزیشن بیس اسٹیشن، وائرلیس ڈیٹا ٹرانسمیشن ریڈیو

2. سمارٹ سینسنگ ٹرمینلز: مٹی کا درجہ حرارت اور نمی کا سینسر، پانی کے معیار کی نگرانی کرنے والا پروب، گیس/فائر سموک الارم، مائع سطح کا دباؤ جمع کرنے والا

3. چیزوں کا صنعتی انٹرنیٹ (iot) ڈیوائسز: ورکشاپ ڈیٹا ایکوزیشن ٹرمینل، پروڈکشن لائن وائرلیس کنبان، گودام سامان لوکیشن ٹیگ ہوسٹ

4. سمارٹ سٹی لوازمات: اسٹریٹ لیمپ سنگل لیمپ کنٹرولر، پارکنگ میگنیٹک ڈیٹیکٹر، مین ہول کور اسٹیٹس مانیٹر، آؤٹ ڈور سیکیورٹی الارم ہوسٹ

5. آر ایف آلات کے اجزاء: آر ایف فیڈرز، سگنل پاور ڈیوائیڈرز، آر ایف ریلے ایمپلیفیکیشن ماڈیولز

معیاری تکنیکی وضاحتیں

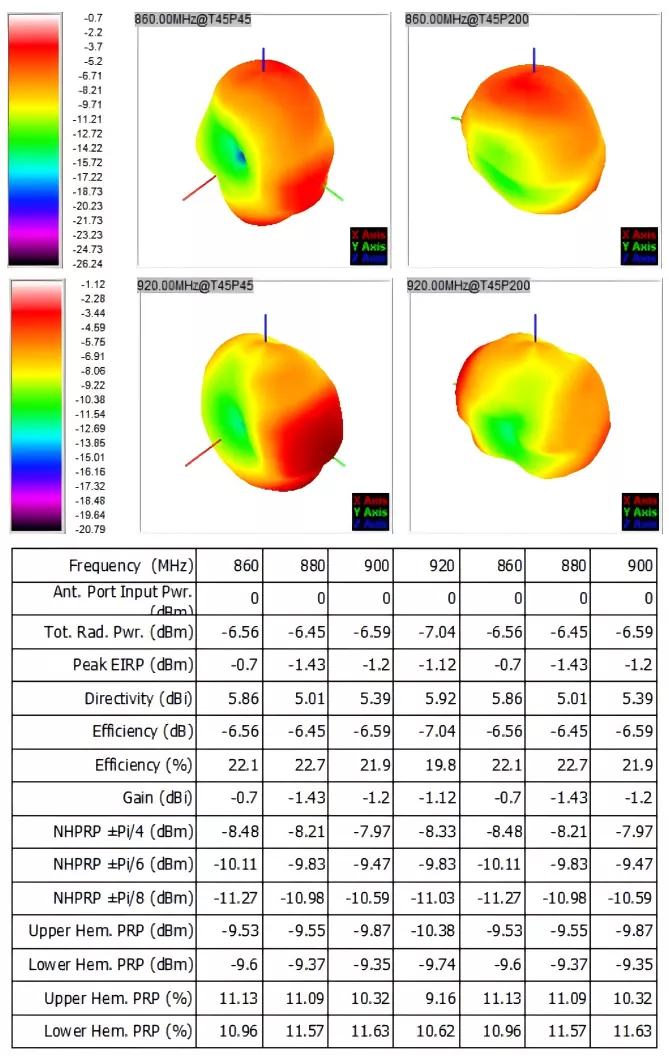

تمام پیرامیٹرز اندرون خانہ RF اینیکوک چیمبر ٹیسٹ کے نتائج ہیں۔ LoRa اینٹینا کا ہر بیچ ایک کاغذی فیکٹری ٹیسٹ شیٹ کے ساتھ آتا ہے، جسے پروجیکٹ کی منظوری، برآمدی کسٹم ڈیکلریشن، پارٹی اے کی اہلیت کی تصدیق کے لیے استعمال کیا جا سکتا ہے:

خریداری گائیڈ

بہت سے IoT خریدار اور R&D انجینئرز بنیادی طور پر قیمت کی بنیاد پر ماڈلز کا انتخاب کرتے ہیں، جس کے نتیجے میں ٹرانسمیشن کی ناکافی فاصلہ، بیرونی نقصان، پروجیکٹ پر دوبارہ کام، اور بعد میں لاگت میں اضافہ ہو سکتا ہے۔

Qianmu Communication LoRa اینٹینا خریدتے وقت، ماڈل کو چار اہم عوامل کے مطابق منتخب کیا جا سکتا ہے:

1. فریکوئنسی بینڈ کی ضروریات کے مطابق منتخب کریں۔

یورپی برآمدات اور گھریلو میونسپل پروجیکٹس کے لیے، 868MHz بینڈ کو ترجیح دی جاتی ہے۔ 433MHz بینڈ گھریلو فارم لینڈ ایپلی کیشنز اور صنعتی 433MHz سینسر آلات کے لیے موزوں ہے۔

ملٹی بینڈ ہائبرڈ نیٹ ورکنگ پروجیکٹس کے لیے، ایک اینٹینا کے ساتھ مختلف آلات کو سپورٹ کرنے کے لیے 433/868–920MHz ڈوئل بینڈ LoRa بیرونی اینٹینا کا انتخاب کریں۔

2. آپریٹنگ ماحول کے مطابق منتخب کریں۔

اندرونی خشک کمروں اور دفاتر کے لیے، معیاری ماڈلز کو درخواست کی شرائط کے مطابق منتخب کیا جا سکتا ہے۔

آؤٹ ڈور فارم لینڈ، میونسپل اسٹریٹ لیمپ، اور ساحلی زیادہ نمی یا زیادہ نمک والے ماحول کے لیے، پانی کے داخل ہونے اور ناکامی کو روکنے کے لیے IP65 واٹر پروف اور موسم سے مزاحم ماڈلز کا انتخاب کریں۔

شمالی علاقوں میں زیرو درجہ حرارت والے علاقوں کے لیے، تصدیق کریں کہ پروڈکٹ ≥-40°C کے کم درجہ حرارت کے آپریشن کو سپورٹ کرتا ہے۔

3. ٹرانسمیشن فاصلے کی ضروریات کے مطابق منتخب کریں۔

مختصر فاصلے کے اندرونی آلات کے لیے، کم فائدہ والے اینٹینا کا انتخاب کیا جا سکتا ہے۔

کئی کلومیٹر پر محیط کھیتوں اور پارکوں میں آؤٹ ڈور مانیٹرنگ ایپلی کیشنز کے لیے، گیٹ وے کی سرمایہ کاری کو کم کرنے کے لیے ہائی گین ڈوئل بینڈ انٹینا استعمال کیے جائیں۔

4. پروجیکٹ کی ضروریات کے مطابق منتخب کریں۔

لیبارٹری ٹیسٹنگ اور قلیل مدتی منصوبوں کے لیے، معیاری ماڈلز کی تھوڑی مقدار خریدی جا سکتی ہے۔

سمارٹ شہروں اور سمارٹ ایگریکلچر جیسے طویل مدتی بڑے پیمانے کے پروجیکٹس کے لیے، اسکرین پرنٹ شدہ لوگو اور وقف شدہ انٹرفیس کے ساتھ بڑی تعداد میں حسب ضرورت سازوسامان کی مستقل شکل کو برقرار رکھنے اور طویل مدتی آپریشن اور دیکھ بھال کے اخراجات کو کم کرنے کے لیے منتخب کیا جا سکتا ہے۔

اکثر پوچھے گئے سوالات

Q1: کیا یہ LoRa بیرونی اینٹینا بیک وقت 433MHz اور 915MHz فریکوئنسی بینڈ دونوں کو سپورٹ کرتا ہے؟

A1: Qianmu Communication کا LoRa بیرونی اینٹینا 430-440MHz، 860-930MHz کی پوری رینج کا احاطہ کرتا ہے، اور 433MHz، 868MHz، اور 915MHz کے مرکزی دھارے کے ISM بینڈز کے ساتھ بالکل مطابقت رکھتا ہے۔ ایک ہی اینٹینا کو مختلف خطوں میں LoRa ڈیوائسز میں ڈھال لیا جا سکتا ہے۔

Q2: کیا اینٹینا انٹرفیس، ہاؤسنگ لوگو اور ایکسپورٹ پیکیجنگ کو اپنی مرضی کے مطابق بنایا جا سکتا ہے؟

A2: مکمل طور پر مرضی کے مطابق. ماخذ فیکٹری کے طور پر، ہم مختلف قسم کے RF انٹرفیس جیسے کہ SMA/BNC/N/IPEX کو ڈیمانڈ پر تبدیل کر سکتے ہیں، شیل پر کسٹمر برانڈ لوگو کی سلک اسکرین پرنٹنگ کو سپورٹ کر سکتے ہیں، کسٹم نیوٹرل انگلش ایکسپورٹ کلر باکس، اور OEM/ODM کسٹم آرڈرز کے لیے کم از کم آرڈر کی مقدار پر لچکدار طریقے سے بات چیت کی جا سکتی ہے۔

Q3: ہم LoRa بیرونی اینٹینا کے حقیقی ٹرانسمیشن فاصلے کی تصدیق کیسے کر سکتے ہیں؟ کیا ہم ماپا ڈیٹا فراہم کر سکتے ہیں؟

A3: ہاں۔ LoRa بیرونی اینٹینا کا ہر بیچ ریڈیو فریکوئنسی اینیکوک چیمبر ٹیسٹ رپورٹ کے ساتھ آتا ہے۔
