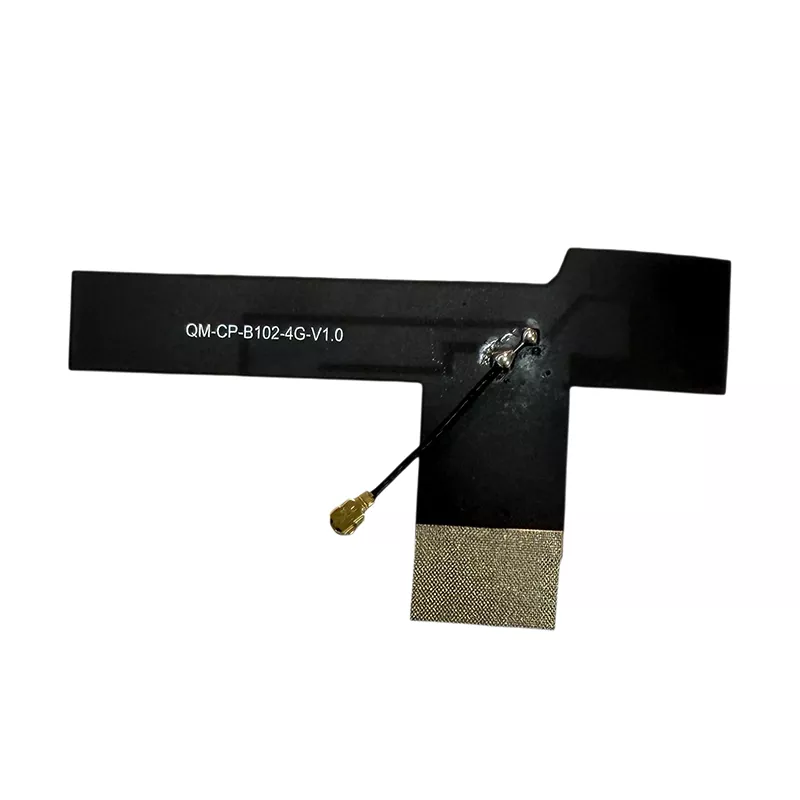

ٹیبلٹ 4G ڈیٹا اینٹینا

ٹیبلٹ 4G ڈیٹا اینٹینا ایک بلٹ ان وائرلیس سگنل ریسپشن اور ٹرانسمیشن جزو ہے جو خاص طور پر ٹیبلیٹ ڈیوائسز کے لیے ڈیزائن کیا گیا ہے۔ اس ٹیبلیٹ 4G LTE اینٹینا میں ایک ہلکا پھلکا، لچکدار ڈھانچہ ہے جو گولیوں کی محدود اندرونی جگہ کے لیے موزوں ہے۔ یہ 4G LTE نیٹ ورکس پر ڈیٹا ٹرانسمیشن اور سگنل ریسیپشن کو سنبھالتا ہے، سیلولر کنیکٹیویٹی، ڈیٹا اپ لوڈ اور ڈاؤن لوڈ، اور مستحکم نیٹ ورک کمیونیکیشن کو سپورٹ کرتا ہے۔ بلٹ ان 4G LTE اینٹینا کے طور پر، اسے بیرونی یونیورسل اینٹینا کے طور پر استعمال کرنے کی بجائے اندرونی تنصیب کے لیے ڈیزائن کیا گیا ہے۔

روایتی اندرونی اینٹینا کنفیگریشنز کے مقابلے میں، یہ حل ایک لچکدار FPC سبسٹریٹ کو ایک کمپیکٹ پروفائل کے ساتھ جوڑتا ہے تاکہ مختلف ٹیبلٹ ڈھانچے کو ایڈجسٹ کیا جا سکے۔ صارفین، تعلیمی، صنعتی، اور خصوصی ٹیبلٹ ایپلی کیشنز کے لیے مطلوبہ فریکوئنسی بینڈز اور تنصیب کی شرائط کے مطابق ڈیزائن کا جائزہ لیا جا سکتا ہے۔

ہم آہنگ ڈیوائس رینج

ٹیبلیٹ ایپلی کیشنز کے لیے ایک ورسٹائل اور حسب ضرورت 4G LTE اینٹینا کے طور پر، اس پروڈکٹ کو ٹیبلیٹ ڈیوائسز کے لیے ڈیزائن کیا گیا ہے جو 4G نیٹ ورک کنیکٹیویٹی کو سپورٹ کرتے ہیں۔ مطابقت آلہ کے تعاون یافتہ فریکوئنسی بینڈز، اندرونی اینٹینا کی جگہ، اور RF انٹرفیس پر منحصر ہے۔

کنزیومر گریڈ سویلین گولیاں: گھریلو تفریحی گولیاں، مکمل نیٹ ورک کمیونیکیشن ٹیبلٹس، اور پورٹیبل ذاتی ٹیبلیٹ ڈیوائسز

• تعلیمی کمرشل ٹیبلٹس: طالب علم کے سیکھنے کی گولیاں، کیمپس ایجوکیشن کے لیے مخصوص ٹیبلٹس، ٹریننگ انسٹی ٹیوشن کمرشل ٹیبلٹس

• صنعتی ناہموار گولیاں: صنعتی ہینڈ ہیلڈ گولیاں، ڈسٹ پروف، واٹر پروف، اور دھماکہ پروف صنعتی گولیاں، آؤٹ ڈور اسمارٹ ٹیبلٹس

گاڑی میں خصوصی گولیاں: گاڑی میں انفوٹینمنٹ گولیاں، لاجسٹکس اور ٹرانسپورٹیشن وہیکل ٹرمینلز، تعمیراتی مشینری کنٹرول ٹیبلٹس

• صنعت کے لیے مخصوص گولیاں: طبی گولیاں، حفاظتی نگرانی کی گولیاں، ویئر ہاؤس انٹیلیجنٹ ٹرمینل گولیاں، IoT سمارٹ ٹیبلیٹ ڈیوائسز

تفصیلی تکنیکی وضاحتیں

انسٹالیشن اور استعمال گائیڈ

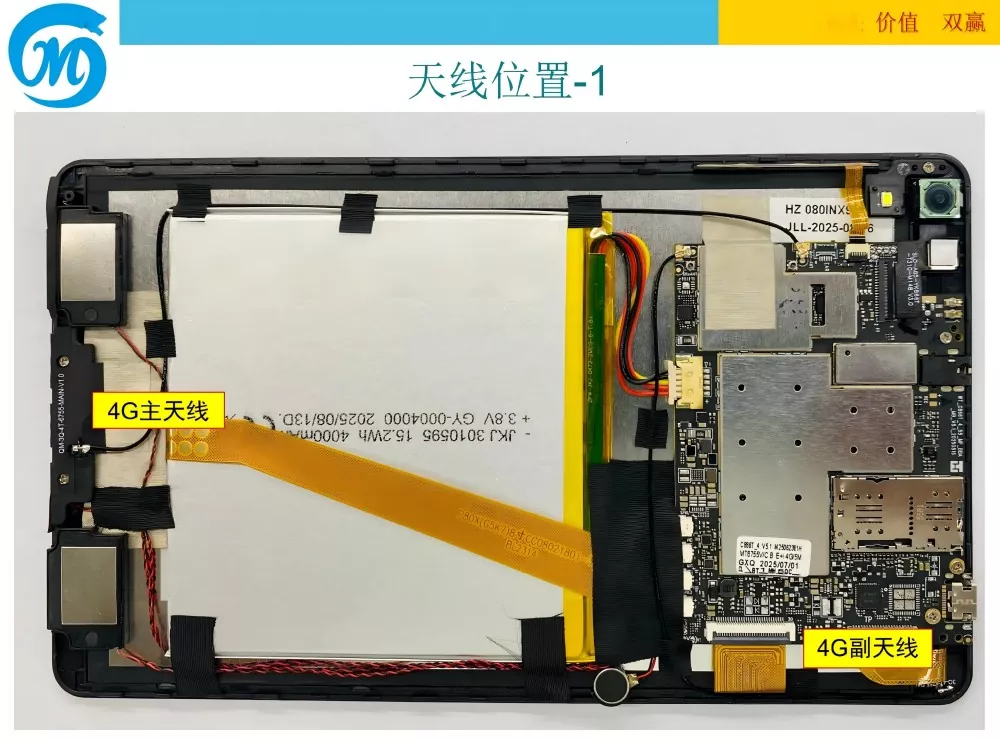

یہ ٹیبلیٹ 4G ڈیٹا اینٹینا مطابقت پذیر ٹیبلیٹ ڈیوائسز میں اندرونی تنصیب کے لیے ڈیزائن کیا گیا ہے۔ یہ ڈیوائس مینوفیکچرنگ، دیکھ بھال، اور اینٹینا کی تبدیلی کے منصوبوں میں استعمال کیا جا سکتا ہے. ٹیبلٹ کو جدا کرنے اور آر ایف کنیکٹر ہینڈلنگ سے واقف اہلکاروں کے ذریعہ تنصیب کی جانی چاہئے۔ مخصوص تنصیب کے اقدامات مندرجہ ذیل ہیں:

1. جدا کرنا اور صفائی کرنا: ٹیبلیٹ ڈیوائس کو بند کر دیں، پچھلے کور کو ہٹا دیں، اور اندرونی تنصیب کے علاقے سے دھول اور ملبہ صاف کریں۔ یقینی بنائیں کہ بڑھتے ہوئے سطح ہموار، صاف اور پھیلاؤ یا رکاوٹوں سے پاک ہے۔

2. پوزیشننگ اور اٹیچمنٹ: اینٹینا کے پچھلے حصے سے اعلی درجہ حرارت سے بچنے والی چپکنے والی حفاظتی فلم کو ہٹا دیں۔ اسے ٹیبلیٹ کے اندر مخصوص اینٹینا پوزیشن کے ساتھ ٹھیک ٹھیک سیدھ میں لائیں، اسے آلے کے باڈی کے صاف حصے پر رکھ کر جس پر دھات کی کوئی رکاوٹ نہیں ہے۔ 3 سے 5 سیکنڈ تک آہستہ سے دبائیں تاکہ یہ یقینی بنایا جا سکے کہ اینٹینا محفوظ طریقے سے چپک رہا ہے، بغیر ڈھیلے پن یا کناروں کو اٹھائے ہوئے ہے۔

3. انٹرفیس کنکشن: اینٹینا کے آخر میں آئی پی ای ایکس کنیکٹر کو ٹیبلیٹ مدر بورڈ پر آر ایف ساکٹ کے ساتھ سیدھ میں رکھیں، پھر عمودی طور پر نیچے دبائیں جب تک کہ یہ محفوظ طریقے سے منسلک نہ ہوجائے۔ بغیر کسی ڈھیلے کنکشن یا ناقص رابطے کے اچھے رابطے کو یقینی بنائیں۔ مطابقت پذیر ٹیبلیٹ RF انٹرفیس کے لیے IPEX 4G LTE اینٹینا کا انتخاب کرتے وقت کنکشن کا یہ انتظام متعلقہ ہے۔

4. کیبل روٹنگ کو منظم کریں: ضرورت سے زیادہ کھینچنے، موڑنے، یا کمپریشن سے بچنے کے لیے اینٹینا کیبلز کو صاف ستھرا ترتیب دیں، اور انہیں گرمی پیدا کرنے والے علاقوں جیسے بیٹری اور مدر بورڈ سے دور رکھیں تاکہ طویل مدتی عمر اور نقصان کو روکا جا سکے۔

5. انسٹالیشن ٹیسٹ: ٹیبلیٹ کے بیک کور کو دوبارہ جوڑیں، فکسنگ اسکرو کو محفوظ کریں، ڈیوائس پر پاور کریں، 4G نیٹ ورک کو فعال کریں، انٹرنیٹ کی رفتار اور سگنل کی طاقت کی جانچ کریں، اور تصدیق کریں کہ عام استعمال سے پہلے سگنل کی کوئی خرابی یا رابطہ منقطع نہیں ہے۔

کمپنی کا پس منظر

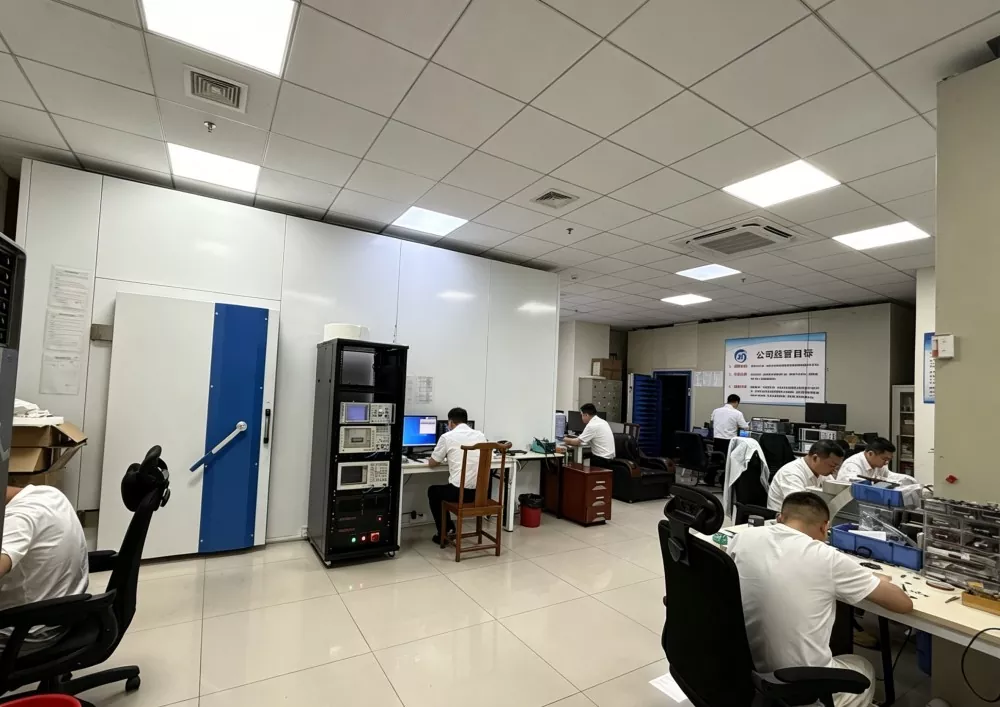

Shenzhen Qianmu کمیونیکیشن ٹیکنالوجی کمپنی، لمیٹڈ ایک دہائی سے زیادہ عرصے سے کمیونیکیشن اینٹینا کی صنعت میں مصروف ہے، ایک چینی مینوفیکچرر اور سپلائر کے طور پر اینٹینا R&D، مولڈ ڈیولپمنٹ، بڑے پیمانے پر پیداوار، کوالٹی کنٹرول ٹیسٹنگ، اور بعد از فروخت سپورٹ انٹیگریٹ کر رہا ہے۔ کمپنی وائرلیس کمیونیکیشن اینٹینا کے حل میں مہارت رکھتی ہے، بشمول ٹیبلٹ 4G ڈیٹا اینٹینا مصنوعات، IoT اینٹینا، اور بلٹ ان ٹرمینل اینٹینا۔ اس کی سہولیات میں مینوفیکچرنگ آپریشنز، پروڈکشن لائنز، R&D لیبارٹریز، اور مصنوعات کی ترقی اور کوالٹی کنٹرول میں معاونت کے لیے جانچ کا سامان شامل ہے۔ فیکٹری کے دوروں کا اہتمام کیا جا سکتا ہے، اور پیداوار اور معائنہ کے عمل کمپنی کے معیار کے انتظام کے طریقہ کار کے تابع ہیں۔

بنیادی ٹیم کے ارکان میں سے ہر ایک کے پاس مواصلاتی اینٹینا R&D میں 10 سال سے زیادہ کا تجربہ ہے، جس میں سگنل موافقت، مائبادا میچنگ، اور مختلف ٹیبلیٹ ڈیوائسز کے لیے اندرونی تنصیب کی ضروریات میں مہارت ہے۔ ٹیم نے دنیا بھر میں 300 سے زیادہ ڈیجیٹل ٹرمینل اور صنعتی آلات بنانے والوں کو اینٹینا کے حل فراہم کیے ہیں۔ مصنوعات کی ضروریات اور ڈیوائس کے انضمام کی شرائط کے مطابق حسب ضرورت حل دستیاب ہیں۔

پروڈکٹ سلیکشن گائیڈ

ٹیبلٹ 4G LTE اینٹینا کا انتخاب کرتے وقت، عام غور و فکر میں تعدد کی مطابقت، تنصیب کی جگہ، کنیکٹر کی قسم، اور RF کارکردگی شامل ہیں۔ مندرجہ ذیل نکات اس بات کا تعین کرنے میں مدد کر سکتے ہیں کہ آیا مجوزہ اینٹینا کسی خاص ٹیبلٹ پروجیکٹ کے لیے موزوں ہے۔

• فریکوئنسی بینڈ کی مطابقت کی جانچ کریں: انٹینا کو ترجیح دیں جو مطلوبہ فریکوئنسی بینڈز کا احاطہ کرتے ہیں۔ گھریلو آلات کے لیے، مطلوبہ کیریئر بینڈ کے ساتھ مطابقت کی تصدیق کریں۔ برآمدی آلات کے لیے، ٹارگٹ مارکیٹ میں استعمال ہونے والے فریکوئنسی بینڈز کے لیے سپورٹ کی تصدیق کریں۔ غائب بینڈ سگنل کے استقبال اور ڈیٹا کی کارکردگی کو متاثر کر سکتے ہیں۔

• مواد اور دستکاری کو چیک کریں: ایک لچکدار FPC 4G اینٹینا اندرونی تنصیب کی ضروریات کو پورا کر سکتا ہے جہاں ایک پتلی، لچکدار سبسٹریٹ کی ضرورت ہوتی ہے۔ اس بات کا تعین کرنے کے لیے سبسٹریٹ، کنڈکٹیو عنصر، اور موصل کوٹنگ کا جائزہ لیں کہ آیا ڈیزائن نصب کرنے کے مطلوبہ ماحول کے لیے موزوں ہے۔

• اصل ٹیسٹ کے پیرامیٹرز کی جانچ کریں: دستیاب ٹیسٹ رپورٹس اور پیمائش کے ڈیٹا کا جائزہ لیں۔ کلیدی پیرامیٹرز میں فائدہ، SWR، اور رکاوٹ شامل ہیں۔ تصدیق کریں کہ ناپی گئی کارکردگی ٹارگٹ ڈیوائس اور آپریٹنگ بینڈ کی ضروریات کو پورا کرتی ہے۔

مطابقت کے طول و عرض کی جانچ کریں: ٹیبلیٹ کی اندرونی جگہ کے مطابق مناسب اینٹینا کے طول و عرض کا انتخاب کریں۔ الٹرا سلم ڈیوائسز کے لیے، 0.15 ملی میٹر موٹی ڈیزائن پر غور کریں اور دستیاب ماؤنٹنگ ایریا، کیبل روٹ اور کلیئرنس کی تصدیق کریں۔ تنصیب کی رکاوٹوں کو دور کرنے کے لیے حسب ضرورت غیر معیاری سائز پر تبادلہ خیال کیا جا سکتا ہے۔

• RF کنیکٹر چیک کریں: IPEX/U.FL کنیکٹر ٹیبلیٹ مدر بورڈ پر RF ساکٹ سے مماثل ہونا چاہیے۔ آرڈر کرنے سے پہلے کنیکٹر جنریشن، کیبل کی لمبائی اور کنکشن کے انتظام کی تصدیق کریں۔ ٹیبلیٹ پروجیکٹس کے لیے اندرونی LTE اینٹینا کو ڈیوائس ڈیزائن کے لحاظ سے مختلف کنیکٹر یا کیبل کنفیگریشن کی ضرورت ہو سکتی ہے۔

• حسب ضرورت اور سپلائی کی اہلیت کو چیک کریں: خاص طول و عرض، کیبل کی لمبائی، کنیکٹر کی ضروریات، یا فریکوئنسی کنفیگریشن والے پروجیکٹس کے لیے، ایک کسٹم ٹیبلٹ اینٹینا کا اندازہ ڈیوائس کی خصوصیات کے مطابق کیا جا سکتا ہے۔ بڑے پیمانے پر پیداوار سے پہلے نمونے، جانچ کی ضروریات، پیداوار کی مقدار اور لیڈ ٹائم کی تصدیق کریں۔

• مینوفیکچرر کی صلاحیتوں کو چیک کریں: طویل مدتی اینٹینا فراہم کنندہ کا انتخاب کرتے وقت مینوفیکچرر کے تجربے، مصنوعات کی جانچ، کوالٹی کنٹرول، حسب ضرورت کے اختیارات، اور فروخت کے بعد کی مدد پر غور کریں۔

اکثر پوچھے گئے سوالات

Q1: کیا یہ ٹیبلیٹ 4G ڈیٹا اینٹینا بیرون ملک 4G نیٹ ورکس کو سپورٹ کرتا ہے؟

A: اینٹینا تکنیکی وضاحتوں میں درج فریکوئنسی بینڈ کو سپورٹ کرتا ہے۔ برآمدی آلات کے لیے، ان بینڈز کا موازنہ ہدف والے ملک میں استعمال ہونے والے LTE بینڈز اور ٹیبلیٹ کے موڈیم کی ضروریات سے کریں۔ اگر معیاری وضاحتیں مطلوبہ بینڈز کا احاطہ نہیں کرتی ہیں تو اضافی فریکوئنسی کنفیگریشنز پر تبادلہ خیال کیا جا سکتا ہے۔

Q2: کیا اینٹینا کو سائز، کنیکٹر کی قسم، اور کیبل کی لمبائی کے لحاظ سے اپنی مرضی کے مطابق بنایا جا سکتا ہے؟

A: ہاں۔ حسب ضرورت کے اختیارات میں اینٹینا کے طول و عرض، کیبل کی لمبائی، کنیکٹر کی قسم، اور آلات کی اندرونی ساخت کے مطابق فریکوئنسی کی ترتیب شامل ہو سکتی ہے۔ کسٹم ٹیبلٹ اینٹینا پروجیکٹ کے لیے، انسٹالیشن کی دستیاب جگہ، مطلوبہ LTE بینڈز، RF کنیکٹر کی تفصیلات، اور ٹارگٹ ایپلیکیشن فراہم کریں تاکہ مطابقت کا اندازہ لگایا جا سکے۔

Q3: مصنوعات کی وارنٹی کتنی دیر تک ہے؟ معیار کے مسائل کو کس طرح سنبھالا جاتا ہے؟

A: پروڈکٹ 1 سال کی وارنٹی اور تاحیات دیکھ بھال کی خدمت کے ساتھ آتی ہے۔ معیار کے مسائل کے لیے جو انسانی نقصان کی وجہ سے نہیں ہوتے ہیں، بیان کردہ سروس پالیسی استعمال کے مسائل کو حل کرنے کے لیے تکنیکی معاونت کے ساتھ مفت متبادل یا ری شپمنٹ فراہم کرتی ہے۔ آرڈر دیتے وقت قابل اطلاق شرائط کی تصدیق کریں۔

Q4: کیا بار بار موڑنے سے لچکدار اینٹینا کو نقصان پہنچے گا؟

A: پروڈکٹ ایک لچکدار FPC سبسٹریٹ استعمال کرتی ہے جسے اندرونی تنصیب کے لیے ڈیزائن کیا گیا ہے۔ تیز تہوں، بار بار ضرورت سے زیادہ موڑنے، یا ریڈیٹنگ عنصر اور فیڈر کیبل پر دباؤ سے بچیں۔ تنصیب کو اینٹینا کی میکانکی ضروریات پر عمل کرنا چاہیے تاکہ اس کی ساخت اور RF کی کارکردگی کو برقرار رکھا جا سکے۔

Q5: کم از کم آرڈر کی مقدار کیا ہے؟ کیا مخلوط بیچس فراہم کیے جا سکتے ہیں؟

A: معیاری ان سٹاک پروڈکٹس کے بارے میں کہا جاتا ہے کہ ان میں کم از کم آرڈر کی مقدار نہیں ہے، جس میں چھوٹے مکسڈ بیچز اور کبھی کبھار خریداری کی حمایت کی جاتی ہے۔ بڑے آرڈرز ٹائرڈ قیمتوں کے لیے اہل ہو سکتے ہیں۔ آرڈر دینے سے پہلے موجودہ اسٹاک، حسب ضرورت ضروریات اور پروڈکشن لیڈ ٹائم کی تصدیق کریں۔

Q6: اینٹینا کون سا کنیکٹر استعمال کرتا ہے؟

A: معیاری انٹرفیس ایک IPEX/U.FL یونیورسل کنیکٹر ہے، جس میں حسب ضرورت ٹرمینل اختیارات ہیں۔ کنیکٹر کو ٹیبلٹ مدر بورڈ کے RF ساکٹ سے چیک کیا جانا چاہیے۔ IPEX 4G LTE اینٹینا کی ضرورت کے لیے، پیداوار سے پہلے کنیکٹر جنریشن اور کیبل کی لمبائی کی تصدیق کریں۔
