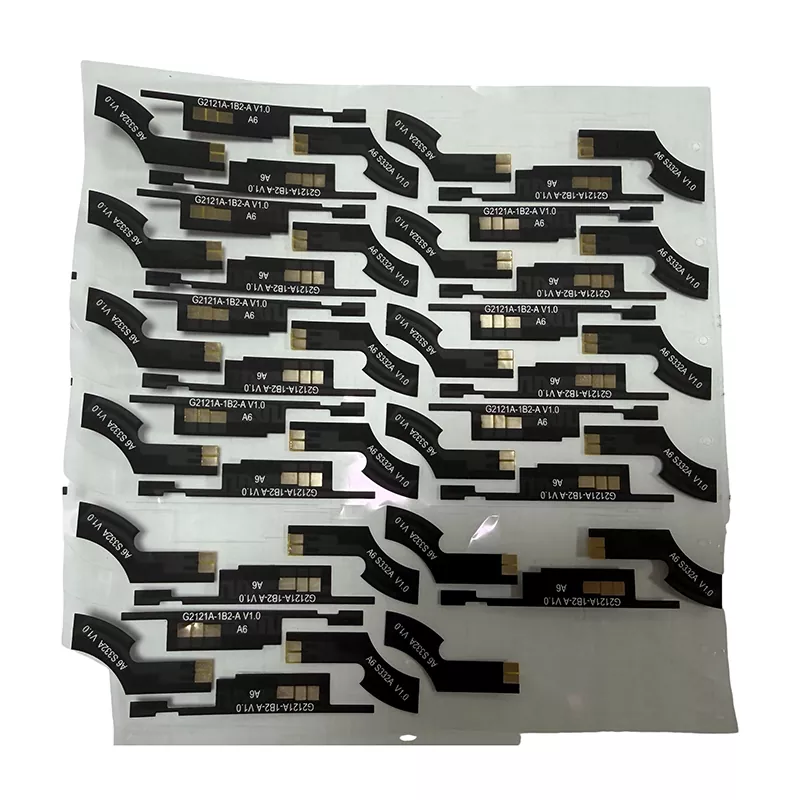

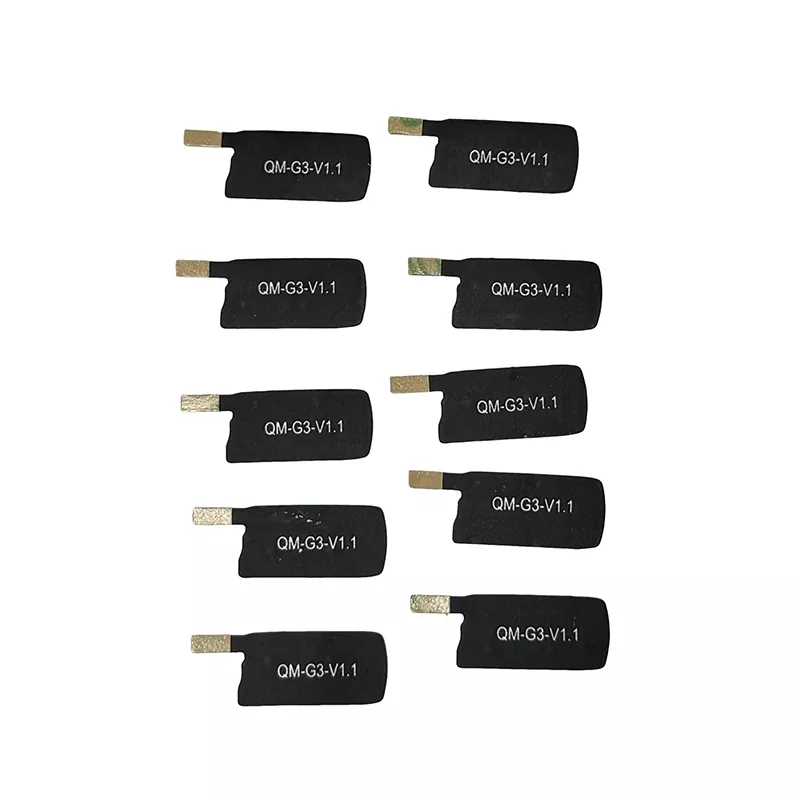

الٹرا پتلا ایف پی سی ٹیبلٹ اینٹینا

انتہائی پتلا FPC ٹیبلٹ اینٹینا ایک فلیٹ، بلٹ ان اینٹینا ہے جو لچکدار سرکٹ بورڈ ٹیکنالوجی کا استعمال کرتے ہوئے تیار کیا گیا ہے۔ روایتی سخت اینٹینا، اسپرنگ انٹینا، اور سیرامک ​​انٹینا کے برعکس، اس کے اہم فوائد میں الٹرا سلم پروفائل، اخترتی کے لیے لچک، اور پلانر ماؤنٹنگ شامل ہیں۔

اینٹینا PI/LCP ہائی فریکوئنسی سبسٹریٹ کا استعمال کرتا ہے، جس میں سرکٹ کے عین مطابق اینچنگ اور یکساں رکاوٹ ہے۔ بلٹ میں چپکنے والی پشت پناہی کے ساتھ، اسے کسی سکرو فکسیشن کی ضرورت نہیں ہے۔ خاص طور پر آلات کے اندر کومپیکٹ، بے قاعدہ، اور خمیدہ جگہوں کے لیے ڈیزائن کیا گیا ہے، یہ روایتی اینٹینا کے عام مسائل کو حل کرتا ہے جیسے کہ پھیلاؤ، خلائی قبضے، ٹوٹ پھوٹ کے لیے حساسیت، اور غیر مستحکم سگنل کی کارکردگی۔

کام کرنے کا اصول

الٹرا پتلا ایف پی سی ٹیبلٹ انٹینا برقی مقناطیسی تابکاری اور RF گونج کے اصولوں پر کام کرتا ہے، ٹارگٹ فریکوئنسی بینڈ پر گونجنے کے لیے عین مطابق دھاتی ریڈیٹنگ پیٹرن کا استعمال کرتے ہوئے، اس طرح برقی مقناطیسی لہروں کی موثر ترسیل اور استقبال کو قابل بناتا ہے۔

پروڈکٹ سبسٹریٹ میں کم ڈائی الیکٹرک نقصان اور ہائی لائن مائبادی مستقل مزاجی ہے، مؤثر طریقے سے ریڈیو فریکوئنسی سگنل کی کشندگی کو کم کرتی ہے۔ فلیٹ، پلانر ڈھانچہ تابکاری کے زاویوں کو بہتر بناتا ہے، اندرونی اجزاء جیسے دھاتی ہاؤسنگ اور بیٹریوں سے حفاظتی مداخلت کو کم کرتا ہے، مستحکم نیٹ ورک کنیکٹیویٹی، بلوٹوتھ پیئرنگ، اور پوزیشننگ ٹرانسمیشن کو یقینی بناتا ہے۔

پروڈکٹ کور

الٹرا سلم مطابقت: مکمل موٹائی 0.1 ملی میٹر سے 0.3 ملی میٹر تک ہوتی ہے، جس کی تنصیب کے بعد تقریباً کوئی اندرونی اونچائی نہیں ہوتی ہے، یہ انتہائی پتلی ڈیوائس ڈیزائنز اور سلم ذہین آلات کے لیے ترجیحی اینٹینا حل کے لیے مثالی ہے۔

• اعلی لچک اور موڑ کی مزاحمت: ٹوٹ پھوٹ، ڈیلامینیشن، یا کارکردگی میں کمی کے بغیر 1,000 سے زیادہ موڑنے والے سائیکلوں کا تجربہ کیا گیا۔ بار بار کھولنے، تہہ کرنے، اور خمیدہ سطح کی ایپلی کیشنز کے لیے موزوں ہے، جو روایتی بلٹ ان اینٹینا سے کہیں زیادہ پائیداری پیش کرتا ہے۔

• کم نقصان اور زیادہ فائدہ: اعلی تعدد، کم نقصان والے سبسٹریٹ میٹریل سے بڑھا ہوا، وولٹیج اسٹینڈ ویو ریشو (VSWR) ≤1.5 کے ساتھ سگنل ٹرانسمیشن مستحکم ہے، جو عام صارف کے مسائل جیسے کہ طویل فاصلے کا منقطع ہونا، دیواروں کے ذریعے کمزور رسائی، پیچھے رہنا، اور گرا ہوا کنکشن مؤثر طریقے سے حل کرتا ہے۔

• ڈرلنگ کے بغیر آسان تنصیب: مضبوط 3M چپکنے والی پشت پناہی کے ساتھ آتا ہے — بس چھلکا اور اسٹک، کوئی ویلڈنگ یا پیچ کی ضرورت نہیں، صارفین کے لیے لیبر کے اخراجات اور خرابی کی شرح کو نمایاں طور پر کم کرتی ہے۔

• مکمل بینڈ حسب ضرورت: 2.4G، 5G، 6G، بلوٹوتھ، 4G LTE، GPS، اور NB-IoT سمیت کسی بھی فریکوئنسی بینڈ کے لیے کسٹمر کی ضروریات کے مطابق، طول و عرض، کیبل کی لمبائی، اور کنیکٹرز کے ساتھ حسب ضرورت ایڈجسٹ کیا جا سکتا ہے۔

• اعلی بیچ کی مستقل مزاجی: خودکار اسمبلی لائنوں کے ذریعے بڑے پیمانے پر پیداوار اس بات کو یقینی بناتی ہے کہ ہر بیچ کے لیے ایک تنگ رینج کے اندر رکاوٹ، حاصل، اور فریکوئنسی انحراف کو مضبوطی سے کنٹرول کیا جاتا ہے، بغیر کسی بیچ ٹو بیچ تغیر کے مستحکم کارکردگی فراہم کرتا ہے۔

تکنیکی وضاحتیں

درخواست کے منظرنامے۔

انتہائی پتلے ایف پی سی ٹیبلٹ انٹینا، اپنے ہلکے وزن اور مستحکم فوائد کے ساتھ، متعدد صنعتوں میں سلم سمارٹ ہارڈ ویئر کے لیے موزوں ہیں، مختلف کمپیکٹ اندرونی جگہوں میں آسانی سے فٹ ہو جاتے ہیں اور متنوع ایپلیکیشن منظرناموں کو فعال کرتے ہیں۔

کنزیومر الیکٹرانکس ایپلی کیشنز: سمارٹ واچز، فٹنس بینڈز، وائرلیس ایئر فون کیسز، پورٹیبل پاور بینکس، اور منی بلوٹوتھ اسپیکرز انتہائی سلم ڈیزائنز کے لیے بالکل موزوں ہیں، بغیر کسی بلجنگ یا شیل پروٹریشن کے۔

IoT منظرنامے: دروازے اور کھڑکی کے سینسر، درجہ حرارت اور نمی کے سینسر، سمارٹ ڈور لاک، وائرلیس گیٹ ویز، اور LoRa IoT ٹرمینلز، مستحکم طویل فاصلے تک کم بجلی کی ترسیل کو یقینی بناتے ہیں۔

صنعتی اور آٹوموٹیو ایپلی کیشنز: آٹوموٹیو منی پوزیشننگ ٹرمینلز، صنعتی ہینڈ ہیلڈ ڈیوائسز، پورٹیبل ٹیسٹنگ آلات، اور حفاظتی چھوٹے کیمرے — انتہائی درجہ حرارت اور مداخلت کے خلاف مزاحم، پیچیدہ آپریٹنگ حالات کے لیے موزوں۔

حریفوں کے مقابلے پروڈکٹ کے فوائد

مارکیٹ میں عام FPC انٹینا اکثر مسائل سے دوچار ہوتے ہیں جیسے کہ ضرورت سے زیادہ موٹائی، نقصان کے لیے حساسیت، مبالغہ آمیز سگنل کی وضاحتیں، اور بیچ سے بیچ کے اہم تغیرات۔ ہمارے انتہائی پتلے ایف پی سی ٹیبلٹ اینٹینا کو خاص طور پر بہتر بنایا گیا ہے، جو واضح امتیازی فوائد کی پیشکش کرتا ہے۔

• موٹائی کا فائدہ: جب کہ حریف عام طور پر 0.4–0.6mm پیش کرتے ہیں، ہماری پروڈکٹ صرف 0.1mm پر انتہائی پتلی ہے، انتہائی ہلکے وزن والے آلات کے لیے مثالی اور وسیع تر صنعت کی مطابقت پیش کرتی ہے۔

• عمل کے فوائد: درست اینچنگ اور کلین روم مینوفیکچرنگ کا استعمال کرتے ہوئے، سرکٹ لائنیں یکساں اور گڑبڑ سے پاک ہوتی ہیں، تار ٹوٹنے اور وقفے وقفے سے منقطع ہونے کے خطرات کو ختم کرتی ہیں جو عام انٹینا میں پائے جاتے ہیں۔

• کارکردگی کے فوائد: اعلی اور کم درجہ حرارت کے ماحول میں مستحکم کارکردگی کے ساتھ، حقیقی فائدہ مبالغہ آرائی کے بغیر وضاحتوں کو پورا کرتا ہے۔ اس کے برعکس، حریفوں سے کم قیمت والی مصنوعات اکثر زیادہ درجہ حرارت پر سگنل کی کشیدگی اور کم درجہ حرارت پر رابطہ منقطع ہونے کے مسائل کا شکار ہوتی ہیں۔

• حسب ضرورت فائدہ: براہ راست مینوفیکچرر کے طور پر، ہم تیزی سے مولڈ بنا سکتے ہیں اور طول و عرض، کیبل کی لمبائی اور کنیکٹرز میں ترمیم کر سکتے ہیں۔ اس کے برعکس، زیادہ تر حریف صرف معیاری اسٹاک آئٹمز پیش کرتے ہیں، جس کے نتیجے میں حسب ضرورت لیڈ ٹائم اور محدود ترمیم کے اختیارات ہوتے ہیں۔

• کوالٹی کنٹرول کا فائدہ: 100% پاور آن ٹیسٹنگ کے علاوہ امپیڈینس کے نمونے لینے کا معائنہ، جس میں خرابی کی شرح 0.3 فیصد سے کم ہے، جو صنعت کی اوسط 2 فیصد سے نمایاں طور پر کم ہے۔

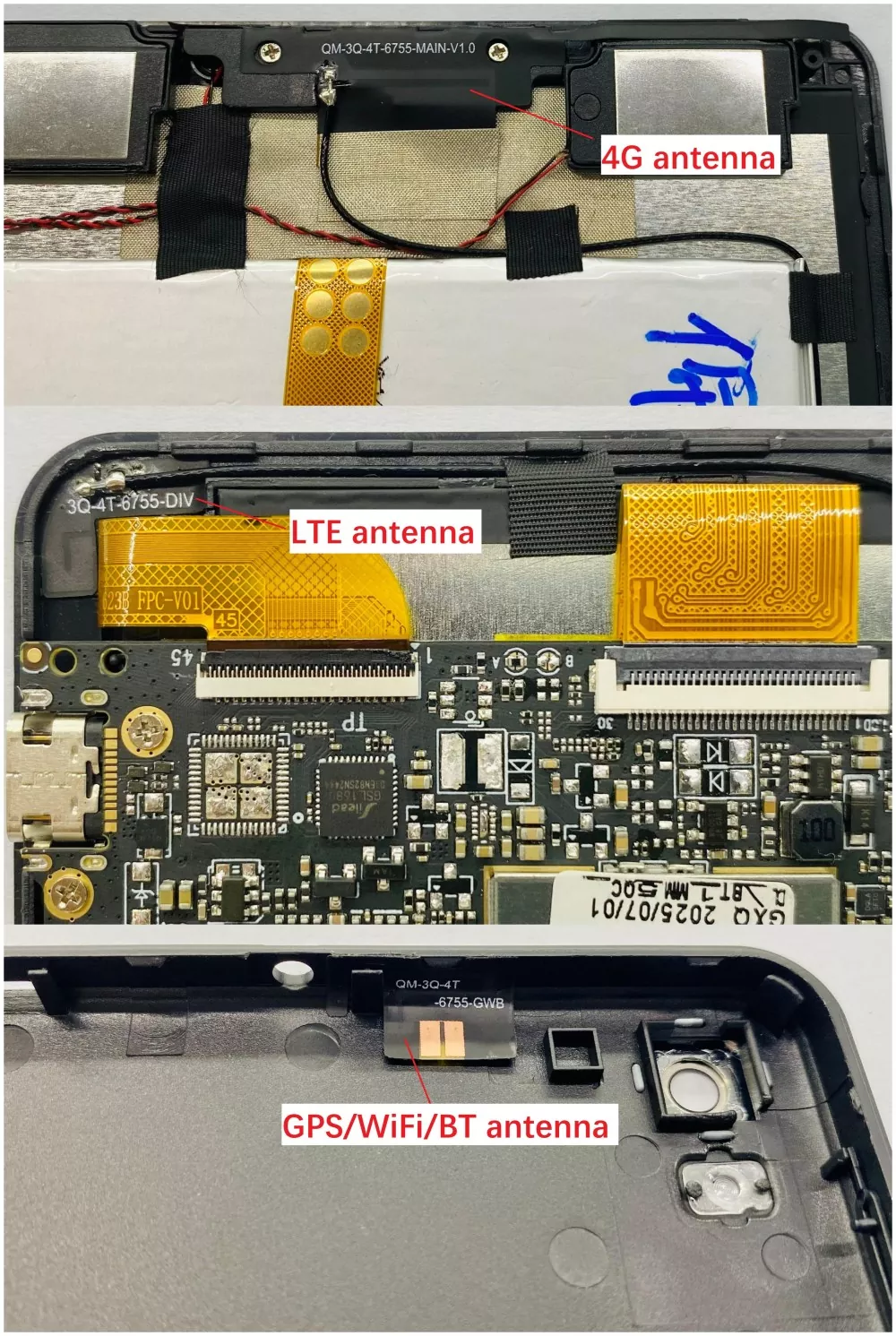

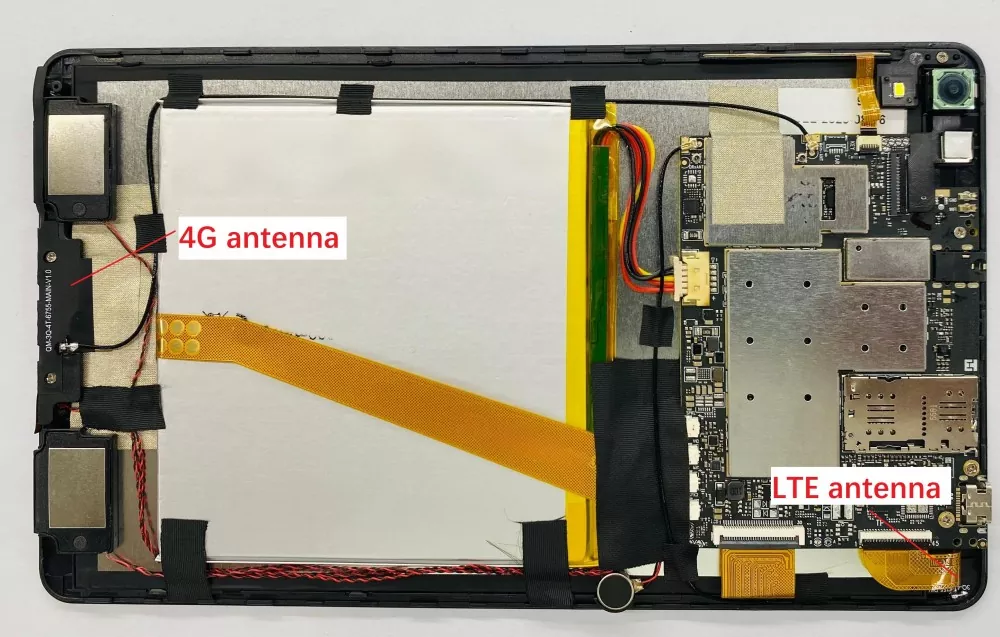

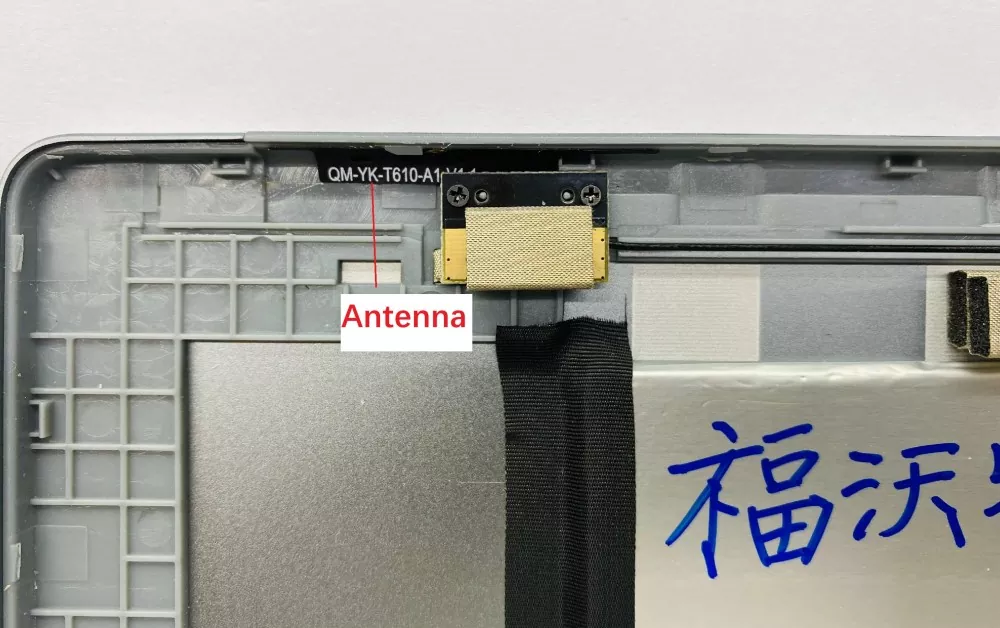

انسٹالیشن گائیڈ

انتہائی پتلا ایف پی سی ٹیبلٹ اینٹینا صفر کی تنصیب میں رکاوٹ پیش کرتا ہے، جس میں کسی خصوصی آلات کی ضرورت نہیں ہوتی ہے—اسمبلی کو تیزی سے دستی طور پر مکمل کیا جا سکتا ہے، جس سے صارفین کی پیداواری کارکردگی میں نمایاں بہتری آتی ہے۔

تنصیب کا مرحلہ 1: چڑھنے والی سطح کو صاف کریں — چپٹی، خشک سطح کو یقینی بنانے کے لیے آلے کے اندرونی بڑھتے ہوئے حصے سے دھول، تیل کے داغ، اور گڑھے کو ہٹا دیں، چپکنے والی پشت پناہی کے خراب چپکنے یا الگ ہونے کو روکیں۔

تنصیب کا مرحلہ 2: چپکنے والی فلم کی پوزیشن اور ہٹائیں: انٹینا کو آلات کے ڈھانچے کے مطابق مقرر کردہ جگہ کے ساتھ سیدھ میں رکھیں۔ اینٹینا کے پچھلے حصے سے حفاظتی فلم کو چھیلیں، اور ننگے ہاتھوں سے چپکنے والی جگہ یا سرکٹری سے براہ راست رابطے سے گریز کریں۔

مرحلہ 3: سیدھ میں رکھیں اور دبائیں: فلم کو آہستہ سے سیدھ میں رکھیں، پھر یکساں طور پر 3-5 سیکنڈ تک دبائیں تاکہ یہ یقینی بنایا جا سکے کہ کوئی ہوا کے بلبلے یا کناروں کو اٹھانا نہیں ہے۔ خمیدہ سطحوں کے لیے، حصوں میں دباؤ لگائیں۔

تنصیب کی احتیاطیں: بڑی دھاتی سطحوں جیسے بیٹریاں، شیلڈنگ کور، یا مدر بورڈ چپس کے خلاف براہ راست نہ رکھیں۔ سگنل کی کارکردگی کو زیادہ سے زیادہ کرنے کے لیے 3–5 ملی میٹر کی کلیئرنس برقرار رکھیں۔

سرٹیفیکیشن اور کوالٹی اشورینس

کمپنی کی اہلیت: ایک درست کاروباری لائسنس، خود مختار مینوفیکچرنگ کی سہولت، کلین روم پروڈکشن ورکشاپ، اور پیشہ ورانہ ٹیسٹنگ لیبارٹری کے مالک ہیں۔ دفتر، پیداوار، اور کوالٹی کنٹرول سائٹس سائٹ پر تصدیق کے لیے دستیاب ہیں۔ ایک بیچوان تجارتی کمپنی نہیں ہے۔

پروڈکٹ سرٹیفیکیشن: تمام پروڈکٹس نے برآمدی سرٹیفیکیشن پاس کیے ہیں جن میں ROHS، REACH، اور CE شامل ہیں، جو یورپ، ریاستہائے متحدہ، جنوب مشرقی ایشیا اور دیگر خطوں کے لیے عالمی مارکیٹ تک رسائی کے معیارات پر پورا اترتے ہیں۔ درخواست پر مکمل سرٹیفیکیشن دستاویزات دستیاب ہیں۔

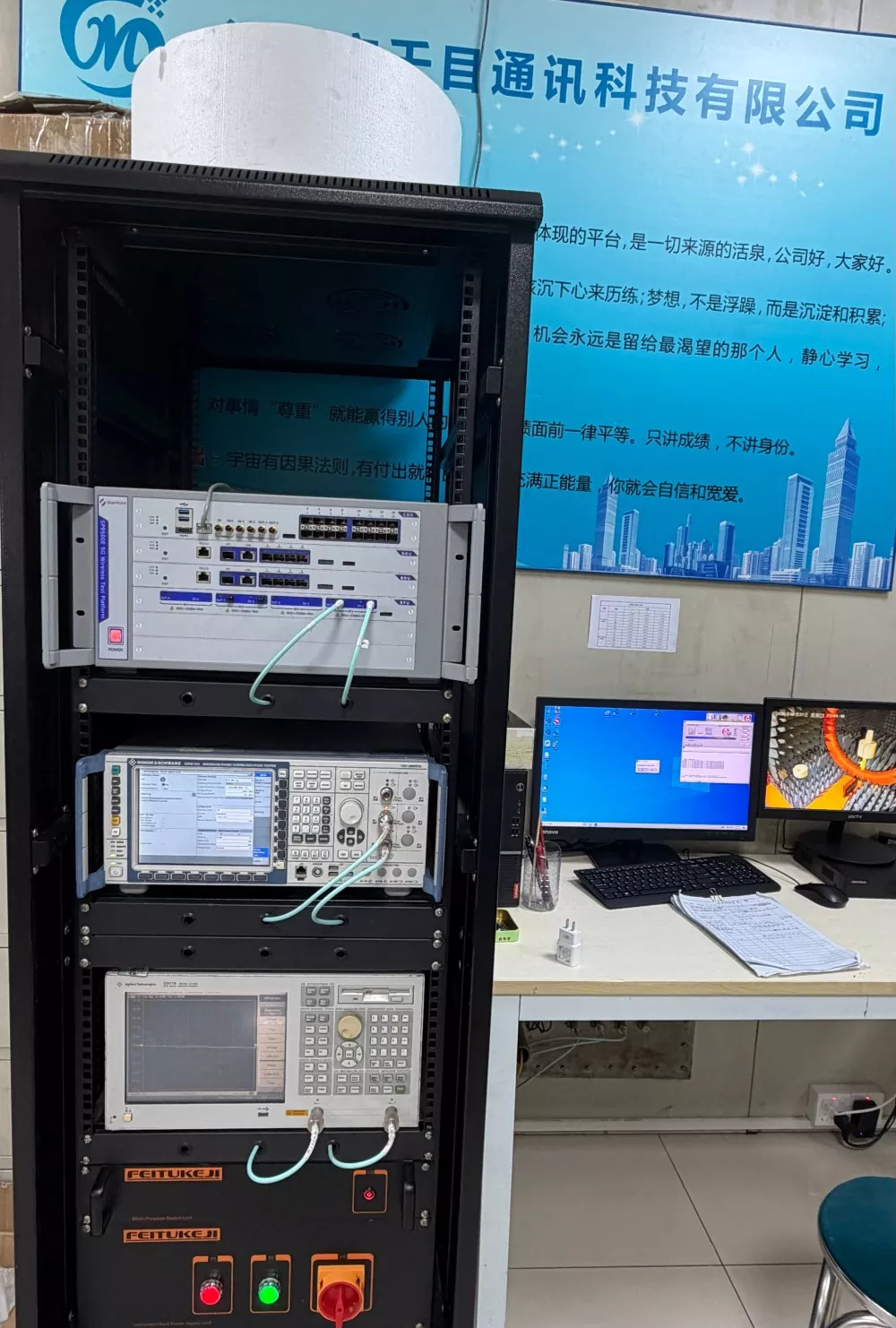

کوالٹی کنٹرول انسپکشن سسٹم: رسید پر خام مال کے نمونے لینے، پیداوار کے دوران عمل میں معائنہ، تیار مصنوعات کی 100% پاور آن ٹیسٹنگ، عمر رسیدہ ٹیسٹ، اور موڑنے والے ٹیسٹ۔ ہر بیچ کے لیے معائنہ کے ریکارڈ اور نمونے رکھے جاتے ہیں تاکہ فروخت کے بعد ٹریسیبلٹی کو یقینی بنایا جا سکے۔

پیداواری صلاحیت کا ثبوت: اندرون خانہ خودکار اینچنگ اور لیمینیشن پروڈکشن لائنز، RF معائنہ کے آلات کے ساتھ، 80,000 سے زیادہ ٹکڑوں کی یومیہ پیداوار کو فعال کرتی ہیں، جو بڑے صارفین کے لیے بڑے پیمانے پر آرڈر کی فراہمی کی ضروریات کو پورا کرنے کے قابل ہوتی ہیں۔

پروڈکٹ سلیکشن گائیڈ

انتہائی پتلے ایف پی سی ٹیبلٹ انٹینا کا انتخاب کرتے وقت، صارفین کو آنکھیں بند کرکے کم لاگت والے آپشنز کا انتخاب کرنے کی ضرورت نہیں ہوتی ہے- انہیں آلات کی ضروریات سے قطعی طور پر ملا کر، وہ مؤثر طریقے سے نقصانات سے بچ سکتے ہیں۔

1. ڈیوائس کی موٹائی کی بنیاد پر ماڈل منتخب کریں: انتہائی پتلی ڈیوائسز کے لیے، 0.1 ملی میٹر ورژن کو ترجیح دیں۔ معیاری آلات کے لیے، کارکردگی اور ساختی مطابقت کو متوازن کرنے کے لیے 0.2–0.3mm معیاری ورژن کا انتخاب کریں۔

2. ایپلیکیشن کے منظرناموں کی بنیاد پر ماڈلز کا انتخاب کریں: انڈور، محیطی درجہ حرارت والے آلات کے لیے معیاری ماڈلز کا انتخاب کریں۔ آٹوموٹو اور صنعتی آؤٹ ڈور آلات کے لیے اونچے کم درجہ حرارت کے ناہموار ماڈلز کو ترجیح دیتے ہیں، جو موسم کی مضبوط مزاحمت پیش کرتے ہیں۔

3. فریکوئنسی بینڈ کی ضروریات کی بنیاد پر ماڈلز منتخب کریں: مطلوبہ فریکوئنسی بینڈ جیسے وائی فائی، بلوٹوتھ، 4G، اور GPS کی واضح طور پر وضاحت کریں۔ ہماری کمپنی عام ماڈلز سے منسلک سگنل کی خراب کارکردگی اور عدم مطابقت کے مسائل سے گریز کرتے ہوئے متعلقہ گونجنے والے اینٹینا سے قطعی طور پر میل کھا سکتی ہے۔

4. براہ راست فیکٹری سورسنگ کو ترجیح دیں: ایسی فیکٹریوں کا انتخاب کریں جو سائٹ پر جانچ، حسب ضرورت، اور سرٹیفیکیشن رپورٹس فراہم کریں تاکہ مڈل مین مارک اپ، مبالغہ آمیز وضاحتیں، اور بعد از فروخت سپورٹ کی کمی جیسے مسائل سے بچا جا سکے۔

Qianmu کمیونیکیشنز کا انتخاب کیوں کریں۔

RF اینٹینا کی صنعت میں 17 سال کی گہری مہارت کے ساتھ چائنا سپلائر کے طور پر، ہم انتہائی پتلے FPC ٹیبلٹ اینٹینا کی تحقیق، ترقی اور مینوفیکچرنگ میں مہارت رکھتے ہیں، حقیقی صلاحیتوں اور ٹھوس ڈیٹا کے ذریعے اعتماد پیدا کرتے ہیں۔

1. پیشہ ورانہ تکنیکی ٹیم: ہمارے پاس RF انجینئرز کی ایک ٹیم ہے جس کا 10 سال سے زیادہ کا تجربہ ہے، جو صارفین کے لیے اینٹینا لے آؤٹ حل کو بہتر بنانے اور سگنل شیلڈنگ، ناقص دیوار کی دخول، اور زیادہ مداخلت جیسے پیچیدہ مسائل کو حل کرنے کی صلاحیت رکھتا ہے۔

2. تیزی سے حسب ضرورت سروس: اسٹاک میں موجود اشیاء اسی دن بھیجی گئیں۔ 24 گھنٹے کے اندر فراہم کردہ حل کے ساتھ حسب ضرورت ڈیزائن، 3-5 دنوں میں تیز رفتار پروٹو ٹائپنگ، اور 7-10 دنوں میں بلک ڈیلیوری— صنعت کے معیارات سے نمایاں طور پر تیز۔

3. لاگت کی تاثیر کا فائدہ: پیداوار اور براہ راست فروخت کے لیے ہماری اپنی فیکٹری کے ساتھ، ہم درمیانی مارک اپ کو ختم کرتے ہیں۔ بڑے پیمانے پر آرڈرز فیکٹری کی آخری قیمت پر پیش کیے جا سکتے ہیں، اعلی درجے کے برانڈز کے مقابلے معیار اور زیادہ مسابقتی قیمتوں کے ساتھ۔

4. فروخت کے بعد سروس کو بہتر بنائیں: شپمنٹ میں ٹیسٹ رپورٹس، وضاحتیں اور سرٹیفیکیشن دستاویزات شامل ہیں۔ بیچ کے نقائص واپسی اور تبدیلی کی پالیسیوں کے ذریعے احاطہ کیے جاتے ہیں۔ بڑے پیمانے پر پیداوار حاصل کرنے میں صارفین کی مدد کرنے کے لیے پورے عمل کے دوران ایک دوسرے کے لیے تکنیکی مدد کے لیے وقف۔

5. وسیع پیمانے پر حقیقی دنیا کی ایپلی کیشنز: ہم نے 1,000 سے زیادہ ملکی اور بین الاقوامی سمارٹ ہارڈویئر مینوفیکچررز کو متعدد شعبوں بشمول کنزیومر الیکٹرانکس، IoT، صنعتی آلات، اور آٹوموٹیو ڈیوائسز کی خدمات فراہم کی ہیں، جن میں قابل تصدیق بڑے پیمانے پر پروڈکشن کیسز دستیاب ہیں۔

اکثر پوچھے گئے سوالات

Q1: کیا انتہائی پتلی FPC ٹیبلٹ انٹینا خمیدہ سطحوں کے مطابق ہو سکتے ہیں؟

A: ہاں۔ پروڈکٹ بہترین لچک پیش کرتا ہے، چھوٹے خمیدہ اور قوس کے سائز کے ڈھانچے کے مطابق معاونت کرتا ہے، عام استعمال کے دوران سگنل کی کارکردگی کو متاثر کیے بغیر، بے قاعدہ شکل والے آلات پر تنصیب کے لیے موزوں ہے۔

Q2: کیا یہ حسب ضرورت طول و عرض اور تعدد بینڈ کی حمایت کرتا ہے؟

A: مکمل OEM/ODM حسب ضرورت سپورٹ، جس میں طول و عرض، موٹائی، کیبل کی لمبائی، کنیکٹرز، اور فریکوئنسی بینڈز شامل ہیں جو کسٹمر کی ڈرائنگ اور ضروریات کے مطابق ایڈجسٹ ہو سکتے ہیں، بشمول مفت ڈیزائن آپٹیمائزیشن۔

Q3: کیا آپ بلک خریداریوں کے لیے ٹیسٹ رپورٹس اور سرٹیفیکیشن فراہم کر سکتے ہیں؟

A: ہاں۔ ہم ہر بیچ کے لیے مکمل دستاویزات فراہم کر سکتے ہیں، بشمول فیکٹری ٹیسٹ رپورٹس، کارکردگی کی وضاحتیں، ROHS/CE سرٹیفیکیشنز، اور کسٹمر کے معائنہ اور برآمدی ضروریات کو پورا کرنے کے لیے دیگر مطلوبہ مواد۔

Q4: اگر اینٹینا آلے ​​کے دھاتی حصے کے قریب رکھا جائے تو کیا سگنل کم ہو جائے گا؟

A: دھاتی مداخلت کا سبب بن سکتی ہے۔ تنصیب کے دوران 3-5 ملی میٹر کا فاصلہ چھوڑنے کی سفارش کی جاتی ہے۔ انجینئر اندرونی آلات کی ترتیب کے لیے مفت اصلاحی حل فراہم کر سکتے ہیں۔

Q5: کیا نمونے کا معیار بلک آرڈر کے مطابق ہے؟

A: مکمل طور پر مستقل۔ فیکٹری میں معیاری بڑے پیمانے پر پیداواری عمل، یکساں سانچوں، معیاری طریقہ کار، اور کوالٹی کنٹرول کے مستقل معیارات کے ساتھ، نمونوں اور بلک آرڈرز کے درمیان کسی بھی معیار کے تضاد کو ختم کرتے ہوئے۔
