دھاتی سٹیمپ اینٹینا

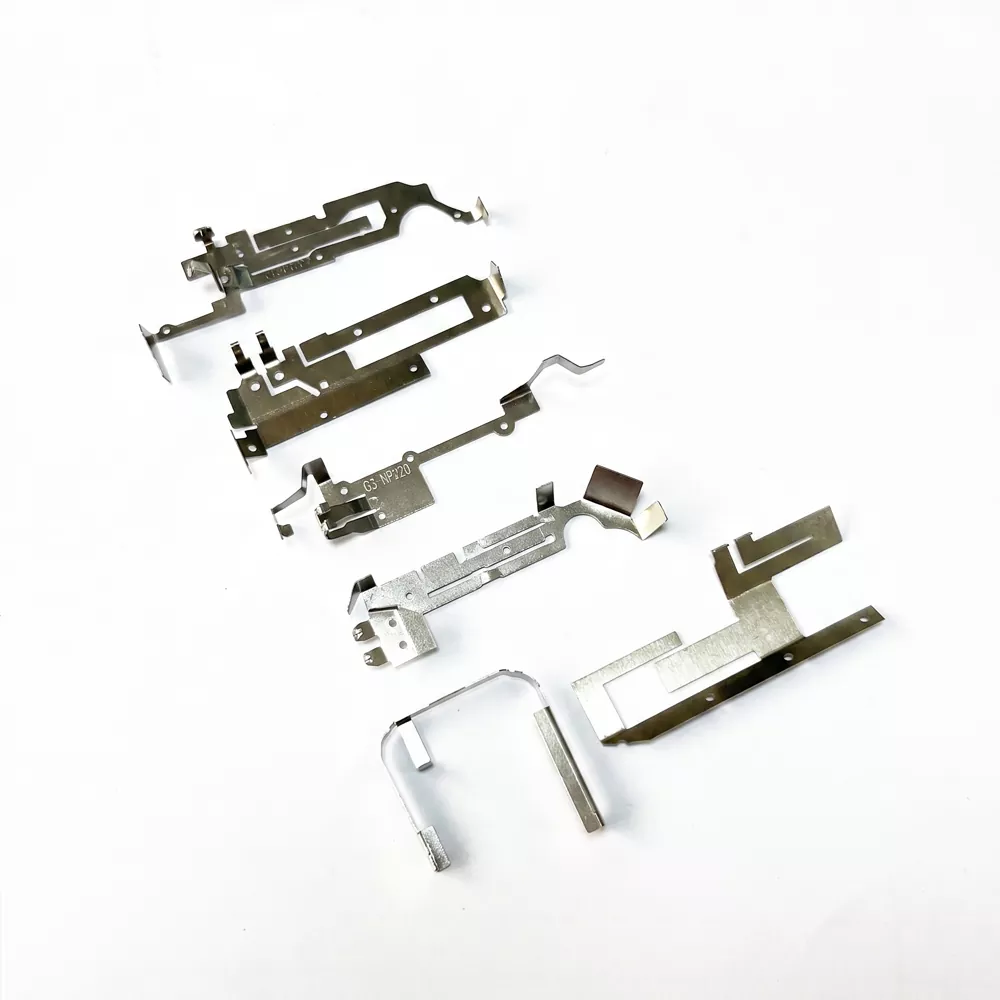

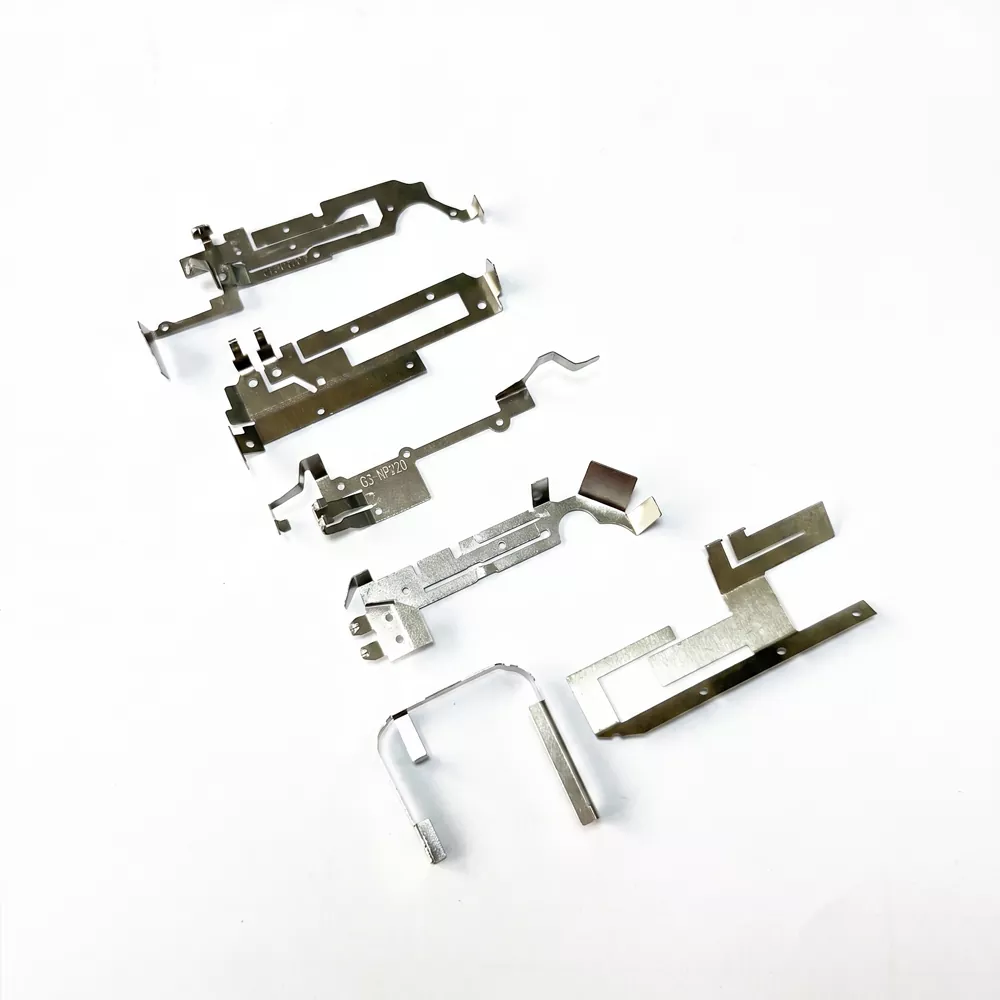

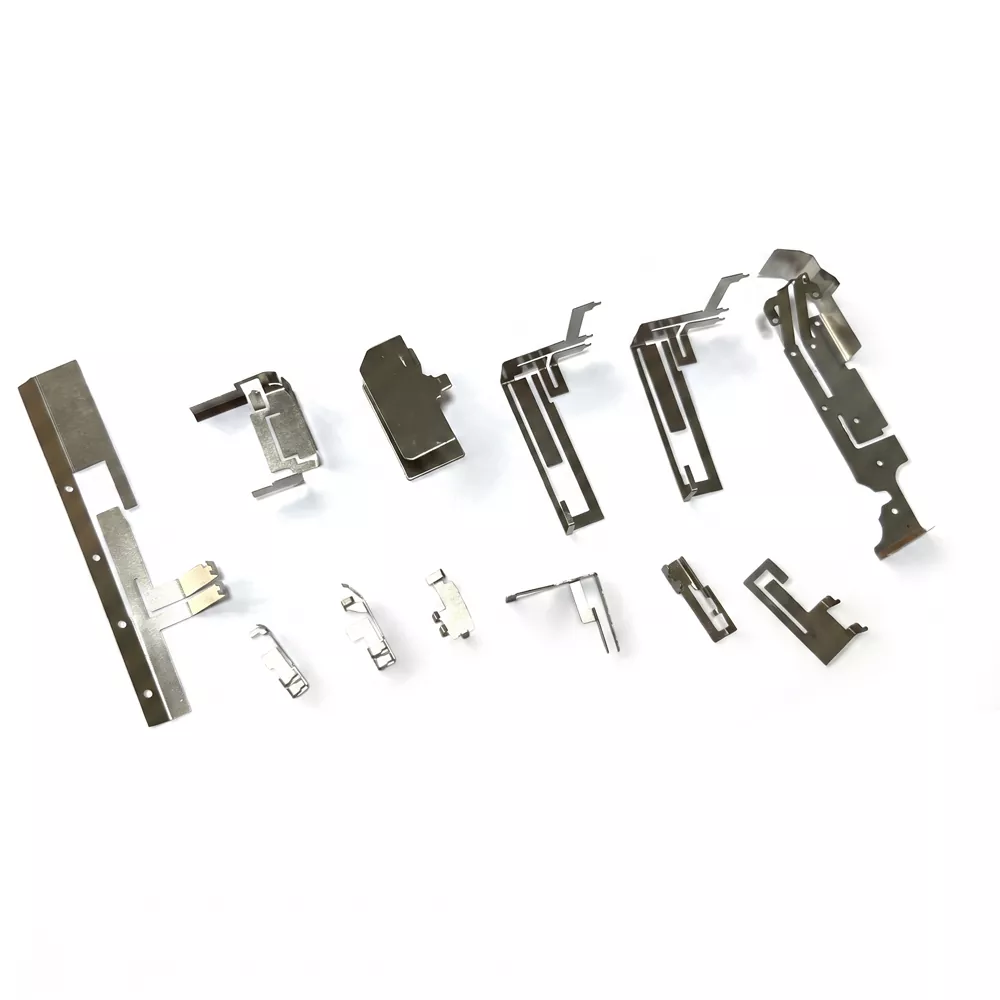

میٹل اسٹیمپ انٹینا ایک RF جزو ہے جو انتہائی پتلی سٹینلیس سٹیل (جیسے SUS301 یا SUS304) یا تانبے کے مرکب سے تیار کیا جاتا ہے جو درست سٹیمپنگ کے عمل کا استعمال کرتے ہوئے ہوتا ہے۔ عام طور پر موٹائی میں 1 ملی میٹر سے کم، اسے مڑے ہوئے یا فاسد ڈیوائس کی سطحوں کے قریب سے ہم آہنگ کرنے کے لیے ڈیزائن کیا گیا ہے، جس سے یہ کمپیکٹ الیکٹرانک مصنوعات کے لیے موزوں ہے۔

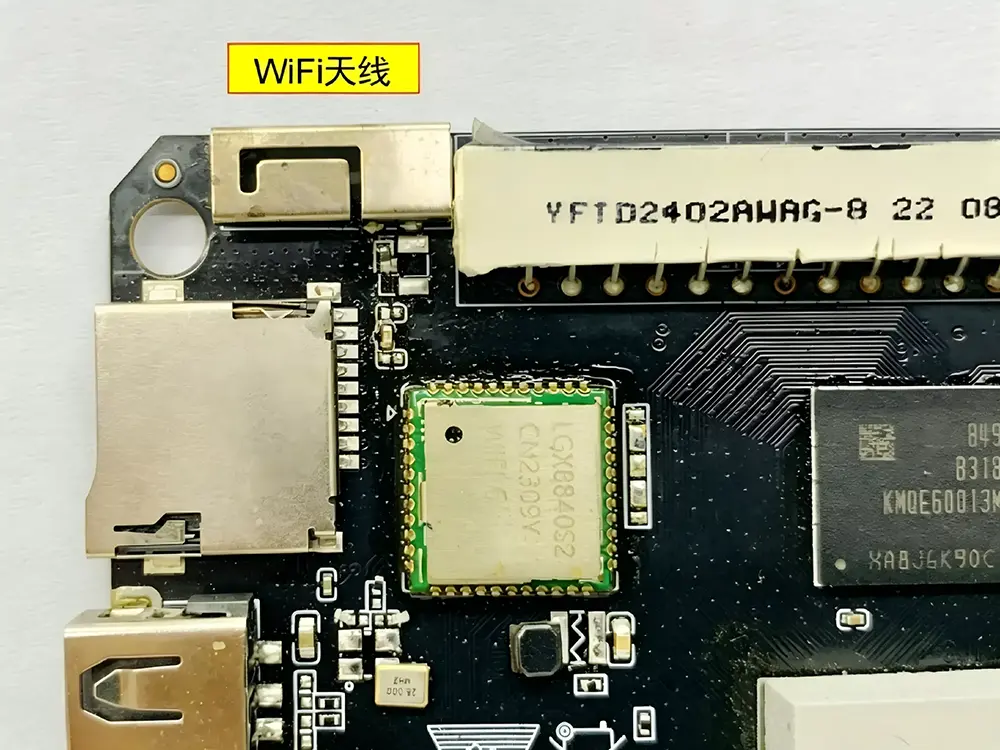

یہ اینٹینا اس کی احتیاط سے ڈیزائن کردہ دھاتی جیومیٹری سے پیدا ہونے والی برقی مقناطیسی گونج کے ذریعے کام کرتا ہے۔ تنصیب کے دوران، نیچے کے رابطہ پوائنٹس کو پی سی بی اینٹینا ٹرمینلز پر دبایا جاتا ہے، جس سے سولڈرنگ کے بغیر ایک قابل اعتماد برقی کنکشن بنتا ہے۔ موسم بہار کے رابطے کا ڈھانچہ لچکدار اخترتی کے ذریعے مکینیکل تناؤ کو جذب کرتے ہوئے مستحکم سگنل کی ترسیل کو یقینی بناتا ہے، بار بار اسمبلی اور کمپن کے حالات میں طویل مدتی استحکام کی حمایت کرتا ہے۔

بنیادی تکنیکی وضاحتیں

میٹل اسٹیمپ اینٹینا کو کمپیکٹ RF ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے جس میں کنٹرول شدہ رکاوٹ اور مستحکم مکینیکل رابطہ کارکردگی ہے۔

معیاری ٹیسٹ کی شرائط

ڈیٹا کی مستقل مزاجی کو یقینی بنانے کے لیے، تمام RF اور مکینیکل پیرامیٹرز کو درج ذیل معیاری شرائط کے تحت ماپا جاتا ہے۔

رکاوٹ اور VSWR پیمائش

50Ω ریفرنس سسٹم کے ساتھ کیلیبریٹڈ ویکٹر نیٹ ورک اینالائزر (VNA) کا استعمال کرتے ہوئے تجربہ کیا گیا۔

RF کارکردگی کا ماحول

ایک معیاری حوالہ زمینی طیارے کے ساتھ ایک خالی جگہ یا نیم اینیکوک ماحول میں کی جانے والی پیمائش۔

مکینیکل رابطہ ٹیسٹ

اینٹینا ایک معیاری پی سی بی پیڈ لے آؤٹ پر نصب کیا جاتا ہے جس میں رابطہ کی اونچائی اور کنٹرول پریس فورس ہوتی ہے۔

تعدد کی پیمائش کی حالت

نمائندہ ڈیوائس انکلوژر میں انسٹالیشن کے بعد سینٹر فریکوئنسی کا جائزہ لیا جاتا ہے تاکہ اثرات کو ختم کیا جا سکے۔

درجہ حرارت ٹیسٹ کی حالت

مسلسل برقی نگرانی کے تحت -40℃ سے +85℃ تک تھرمل سائیکلنگ کی گئی۔

قابل اطلاق آلات اور درخواست کے منظرنامے۔

کلیدی سیلنگ پوائنٹ: ہارڈ ویئر سپرنگ اینٹینا کیوں منتخب کریں؟

خلائی موثر ڈیزائن

اس کا کم پروفائل ڈھانچہ مڑے ہوئے یا فاسد سطحوں کے مطابق ہوسکتا ہے، جس سے بیٹریوں اور دیگر اجزاء کے لیے اندرونی جگہ کو زیادہ سے زیادہ بنانے میں مدد ملتی ہے۔

لاگت سے موثر اسمبلی

پی سی بی رابطوں کے ساتھ پریس فٹ کنکشن سولڈرنگ کے عمل کو ختم کرتا ہے، بڑے پیمانے پر پیداوار میں اسمبلی کا وقت اور مینوفیکچرنگ لاگت کو کم کرتا ہے۔

مکینیکل پائیداری

لچکدار رابطہ ڈھانچہ کمپن، جھٹکا، اور بار بار مکینیکل دباؤ کے تحت مستحکم برقی کارکردگی کو برقرار رکھتا ہے۔

درست پوزیشننگ ڈیزائن

اسٹیمپڈ الائنمنٹ ہولز (گول اور سلاٹڈ) خودکار اسمبلی کے دوران اینٹینا فیڈ پوائنٹ اور پی سی بی کے درمیان درست پوزیشننگ کو یقینی بناتے ہیں۔

انسٹالیشن گائیڈ اور انجینئرنگ کی سفارشات

مندرجہ ذیل تنصیب کے رہنما خطوط Shenzhen Qianmu Communication Technology Co., Ltd. کی طرف سے فراہم کیے گئے ہیں تاکہ سسٹم لیول ایپلی کیشنز میں میٹل سٹیمپ انٹینا کی بہترین کارکردگی کو یقینی بنایا جا سکے۔

1. پوزیشننگ ڈیزائن

اینٹینا کے ڈھانچے پر کم از کم دو سیدھ والے سوراخ بنائیں: ایک سرکلر ہول پرائمری پوزیشننگ کے لیے اور ایک لمبا سوراخ سیکنڈری الائنمنٹ کے لیے۔ وقفہ کاری اسمبلی کے دوران مکینیکل استحکام کو یقینی بنانے کے لیے کافی ہونا چاہیے۔

2. کلیئرنس کے تقاضے

ریڈیٹنگ عنصر کو ارد گرد کے دھاتی اجزاء اور ترسیلی مواد سے پاک رکھیں۔ ایک مناسب کلیئرنس زون کو برقرار رکھا جانا چاہیے تاکہ قریبی ڈھانچے کی وجہ سے ہونے والے نقصانات کو کم سے کم کیا جا سکے۔ چپکنے والی فکسشن کو مستحکم بڑھتے ہوئے استعمال کیا جاسکتا ہے۔

3. پریشر کنٹرول سے رابطہ کریں۔

اسپرنگ ٹرمینل اور پی سی بی فیڈ پیڈ کے درمیان رابطے کی قوت کو مخصوص مکینیکل رینج کے اندر کنٹرول کیا جانا چاہیے۔ ناکافی دباؤ RF رابطے کے استحکام کو متاثر کر سکتا ہے، جبکہ ضرورت سے زیادہ دباؤ رابطے کے ڈھانچے کی مستقل خرابی کا باعث بن سکتا ہے۔

4. سسٹم لیول ٹیوننگ

حتمی ڈیوائس میں اسمبلی ہونے کے بعد، انکلوژر اور ارد گرد کے اجزاء کے ساتھ جوڑنے کی وجہ سے اینٹینا کی کارکردگی بدل سکتی ہے۔ نظام کی سطح پر گونج کی درستگی کو یقینی بنانے کے لیے ویکٹر نیٹ ورک اینالائزر (VNA) کا استعمال کرتے ہوئے حتمی ٹیوننگ کی سفارش کی جاتی ہے۔

صحیح ہارڈ ویئر اسپرنگ اینٹینا کا انتخاب کیسے کریں؟

دھاتی سٹیمپ اینٹینا کا انتخاب کرتے وقت، تشخیص مندرجہ ذیل کلیدی ڈیزائن کے عوامل پر مبنی ہونا چاہئے:

دستیاب ڈیوائس کی جگہ

انکلوژر کی اندرونی جگہ کی پیمائش کریں اور مناسب میکینیکل فٹ کو یقینی بنانے کے لیے مناسب لمبائی، چوڑائی اور موٹائی والا اینٹینا منتخب کریں۔

آپریٹنگ فریکوئنسی اور بینڈوتھ

ٹارگٹ کمیونیکیشن بینڈ کی وضاحت کریں (جیسے، وائی فائی، بلوٹوتھ، یا ذیلی GHz IoT بینڈ)۔ تنگ بینڈ کے ڈیزائن کے لیے، اینٹینا کی کارکردگی کو ترقی کے دوران ساختی ایڈجسٹمنٹ کے ذریعے ٹھیک بنایا جا سکتا ہے۔

درخواست کا ماحول

آٹوموٹو، آؤٹ ڈور، یا صنعتی استعمال کے لیے، سنکنرن مزاحمت اور درجہ حرارت کے استحکام کو بہتر بنانے کے لیے مواد کے انتخاب جیسے SUS304 اور سطح کی چڑھانا تجویز کی جاتی ہے۔

پی سی بی اور اسمبلی ڈیزائن

پی سی بی پر فیڈ پوائنٹ کی درست سیدھ کو یقینی بنائیں۔ اسمبلی کی مستقل مزاجی اور بڑے پیمانے پر پیداواری پیداوار کو بہتر بنانے کے لیے ایک مناسب بڑھتے ہوئے ڈھانچے (پریس فٹ یا بہار سے رابطہ ڈیزائن) کا انتخاب کریں۔

Shenzhen Qianmu Communication Technology Co., Ltd کا انتخاب کیوں کریں۔

Shenzhen Qianmu Communication Technology Co., Ltd. مختلف RF ایپلی کیشنز کے لیے OEM/ODM ڈویلپمنٹ اور حسب ضرورت اینٹینا ڈھانچے کی معاونت، وائرلیس آلات کے لیے میٹل اسٹیمپ انٹینا سلوشنز کے ڈیزائن اور پروڈکشن پر توجہ مرکوز کرتا ہے۔

اندرون خانہ مینوفیکچرنگ کی صلاحیت

پریسجن اسٹیمپنگ اور ٹولنگ کو اندرونی طور پر کنٹرول کیا جاتا ہے، مستحکم پیداوار کی مستقل مزاجی اور توسیع پذیر آؤٹ پٹ کو یقینی بناتا ہے۔

ایپلیکیشن سے چلنے والی حسب ضرورت

اینٹینا کے ڈھانچے کو جیومیٹری، لچک اور سطح کے علاج میں ایڈجسٹ کیا جا سکتا ہے تاکہ مختلف ڈیوائس اور انکلوژر کی ضروریات کو پورا کیا جا سکے۔

پروسیس لیول کوالٹی کنٹرول

مکینیکل وشوسنییتا اور RF کی کارکردگی کی پوری پیداوار میں تصدیق کی جاتی ہے، بشمول رابطے کے استحکام اور برقی مستقل مزاجی کی جانچ۔

ترقی کے دوران انجینئرنگ سپورٹ

تکنیکی مدد پروٹو ٹائپنگ سے لے کر بڑے پیمانے پر پیداوار تک دستیاب ہے، بشمول PCB اور سسٹم کی سطح پر انضمام کی رہنمائی۔

اکثر پوچھے گئے سوالات

Q1: دھاتی کلپ اینٹینا کی سگنل کی کارکردگی کیسی ہے؟

A: اس کے کمپیکٹ سائز کی وجہ سے، کارکردگی عام طور پر 30% سے 50% تک ہوتی ہے۔ یہ شارٹ رینج اور لاگت سے متعلق حساس ایپلی کیشنز جیسے سمارٹ ہوم ڈیوائسز کے لیے موزوں ہے۔ طویل فاصلے کے تقاضوں کے لیے، Qianmu کمیونیکیشنز آپٹیمائزڈ اینٹینا حل بھی فراہم کرتی ہے۔

Q2: اگر سولڈرنگ لگ پی سی بی پر دبایا جائے اور رابطہ خراب ہو تو مجھے کیا کرنا چاہیے؟

A: اسمبلی کے دوران پی سی بی پیڈ کی درست اونچائی اور مناسب فکسچر پریشر کو یقینی بنائیں۔ موسم بہار کا ڈھانچہ مستحکم رابطے کے لیے ڈیزائن کیا گیا ہے، اور شپمنٹ سے پہلے معیاری جانچ کی جاتی ہے۔

Q3: کیا آپ چھوٹے بیچ کے نمونے لینے کی حمایت کرتے ہیں؟

A: مکمل طور پر معاون۔ ایک پیشہ ور میٹل اسٹیمپ اینٹینا فراہم کنندہ کے طور پر، ہم R&D مرحلے کے دوران ضروریات کو سمجھتے ہیں اور آپ کو اپنے پروجیکٹ کی توثیق کو تیزی سے آگے بڑھانے میں مدد کے لیے لچکدار پروٹو ٹائپنگ خدمات پیش کرتے ہیں۔

Q4: دھاتی سٹیمپ انٹینا کی کارکردگی پر کیا اثر پڑتا ہے؟

 A: کارکردگی بنیادی طور پر پی سی بی کی ترتیب، زمینی سائز، ارد گرد کی دھات، اور دیوار کی ساخت سے متاثر ہوتی ہے۔

Q5: تنصیب کے بعد تعدد کیوں بدل جاتا ہے؟

A: دھاتی ماحول اور رہائش کا مواد گونج کو ختم کر سکتا ہے، جس کے لیے سسٹم لیول ٹیوننگ کی ضرورت ہوتی ہے۔

Q6: رابطہ کی خراب کارکردگی کا کیا سبب ہے؟

A: غلط PCB پیڈ کی اونچائی یا ناکافی موسم بہار کا دباؤ بجلی کے استحکام کو متاثر کر سکتا ہے۔

Q7: کیا آپ پروٹو ٹائپنگ کی حمایت کرتے ہیں؟ A: ہاں، R&D کی توثیق کے لیے نمونے کی پیداوار اور چھوٹے بیچ کی حسب ضرورت دونوں معاون ہیں۔
