بہار کا اینٹینا
ایک پیشہ ور سپلائر کے طور پر، Qianmu کمیونیکیشن اپنی مرضی کے مطابق اعلیٰ صحت سے متعلق ہیلیکل سپرنگ اینٹینا کی خدمات پیش کرتا ہے۔ پریمیم مواد سے بنایا گیا ہے۔ کاربن سٹیل نکل چڑھایا فاسفر کانسی سے بنا، یہ غیر معمولی چالکتا اور سنکنرن مزاحمت کا حامل ہے۔ ہم قابل بھروسہ ہیں۔ چائنا مینوفیکچرر ہم پروٹو ٹائپنگ سے لے کر بڑے پیمانے پر پیداوار تک ایک ون اسٹاپ حل پیش کرتے ہیں جو بڑے پیمانے پر IoT، ریموٹ کنٹرولز اور وائرلیس کمیونیکیشن ماڈیولز میں استعمال ہوتا ہے۔

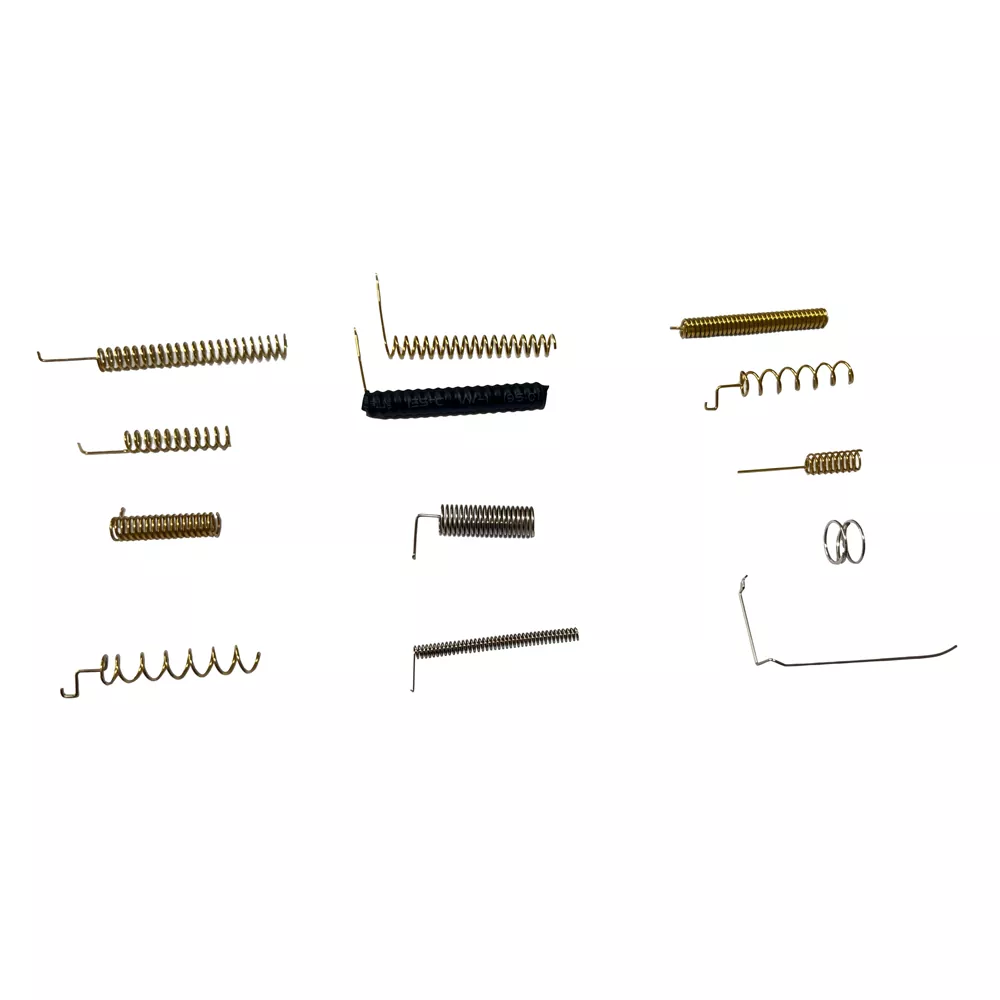

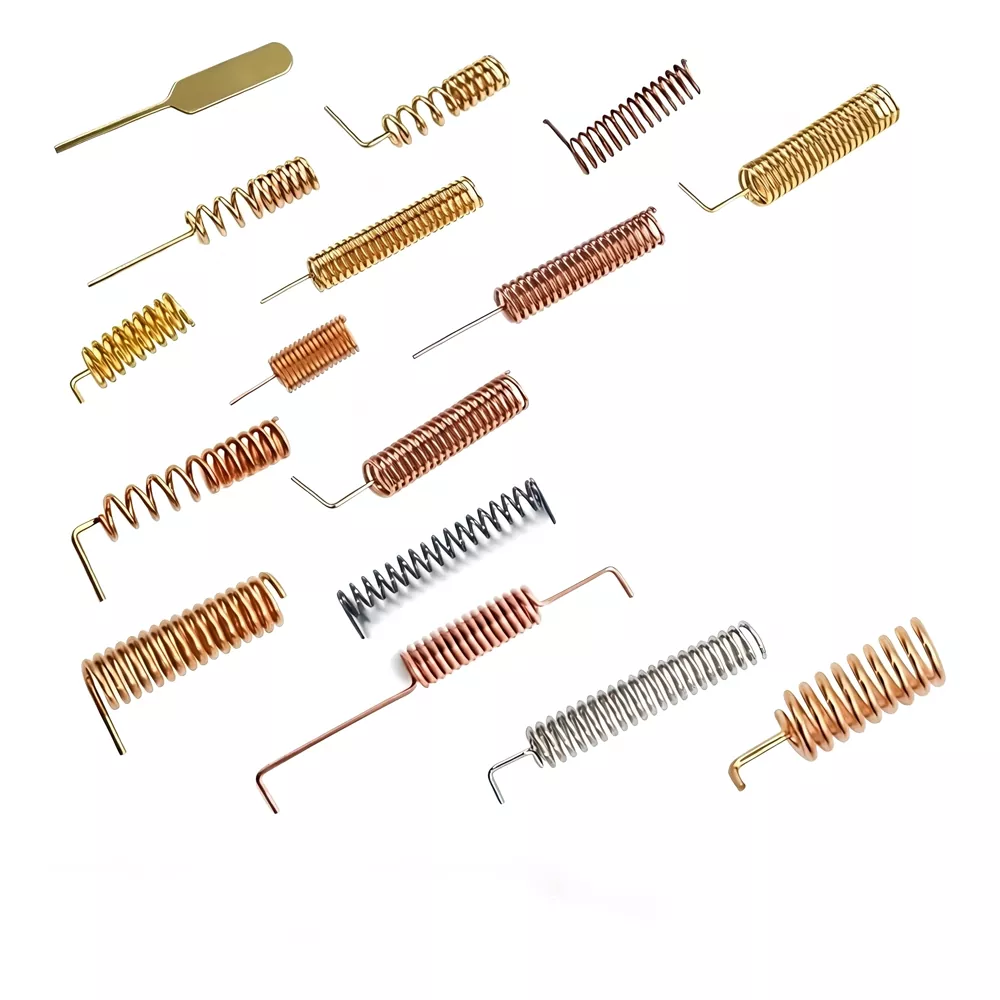

ایک اسپرنگ اینٹینا (جسے ہیلیکل اینٹینا بھی کہا جاتا ہے) ایک اینٹینا ڈھانچہ ہے جس میں ایک دھاتی کنڈکٹر کو سرپل اسپرنگ شکل میں زخم کیا جاتا ہے، ہیلی طور پر تشکیل شدہ دھاتی کنڈکٹر کو سگنل کی ترسیل کے لیے میڈیم کے طور پر استعمال کیا جاتا ہے۔ اس میں 50-اوہم مائبادی ڈیزائن ہے اور یہ تین اہم اجزاء پر مشتمل ہے: ایک اندرونی تانبے کی تار (سگنلز کی ترسیل اور وصول کرنے کے لیے استعمال کیا جاتا ہے)، ایک بیرونی شیلڈنگ تار (بیرونی برقی مقناطیسی مداخلت کو روکنے کے لیے ڈیزائن کیا گیا ہے)، اور ایک بیرونی موصلی تہہ (جو بیرونی کیپسیٹنس کے اثرات کا مقابلہ کرتی ہے)۔ یہ اجزاء ایک ساتھ مل کر مضبوط مخالف مداخلت کی کارکردگی کے ساتھ ایک بند نظام بناتے ہیں۔
Shenzhen Qianmu Communication Technology Co., Ltd.، R&D، مینوفیکچرنگ، اور کمیونیکیشن پروڈکٹ انٹینا کی فروخت میں مہارت رکھنے والا ایک پیشہ ور ادارہ، کئی سالوں سے اینٹینا کے میدان میں گہرائی سے مصروف ہے اور عالمی صارفین کو اعلیٰ معیار کے موسم بہار کے اینٹینا حل فراہم کرنے کے لیے پرعزم ہے۔
تکنیکی وضاحتیں
Qianmu کمیونیکیشن اسپرنگ اینٹینا متعدد فریکوئنسی بینڈز کا احاطہ کرتا ہے جس میں کم سے لے کر اعلی تعدد تک مختلف ایپلیکیشن منظرناموں کی ضروریات کو پورا کیا جاتا ہے۔ اہم تکنیکی پیرامیٹرز مندرجہ ذیل ہیں:
|
پیرامیٹر آئٹم |
تفصیلات کی حد |
|
تعدد کی حد |
315MHz / 433MHz / 470MHz / 490MHz / 868MHz / 915MHz / 2.4GHz / GSM 824-2170MHz |
|
حاصل کرنا |
0.8dBi ~ 3.5 dBi |
|
رکاوٹ |
50 اومیگا |
|
وی ایس ڈبلیو آر |
≤1.5 ~ ≤1.8 |
|
پولرائزیشن |
عمودی پولرائزیشن / سرکلر پولرائزیشن |
|
تابکاری پیٹرن |
ہمہ جہتی |
|
پاور کی صلاحیت |
زیادہ سے زیادہ 50W |
|
آپریٹنگ درجہ حرارت |
-40℃ ~ +85℃ |
|
اینٹینا کی کارکردگی |
35 ~ 80٪ (تنصیب کے ماحول پر منحصر ہے) |
|
مواد |
کاپر، گولڈ چڑھانا، نکل چڑھانا، وغیرہ۔ |
قابل اطلاق آلات
Qianmu کمیونیکیشن سپرنگ اینٹینا درج ذیل آلات اور منظرناموں میں بڑے پیمانے پر استعمال ہوتا ہے۔
وائرلیس ڈیٹا ٹرانسمیشن ماڈیول: CC1101، Si4432، اور دیگر وائرلیس آر ایف ماڈیول
LoRa ماڈیولز: LR30، LR31، LR36، اور دیگر LoRa کمیونیکیشن ماڈیولز
NB-IoT ماڈیول: NB-IoT وائرلیس کمیونیکیشن ٹرمینل
سمارٹ ہوم ڈیوائسز: سمارٹ ڈور لاک، سمارٹ کیمرے، سمارٹ تھرموسٹیٹ، سمارٹ لائٹ بلب، اور بہت کچھ
وائرلیس ریموٹ کنٹرول ڈیوائسز: کار کی ریموٹ کیز، کھلونا ریموٹ کنٹرولز، انڈسٹریل ریموٹ کنٹرولز اور بہت کچھ
IoT ٹرمینل: IoT سینسر نوڈس، ڈیٹا کے حصول کے ٹرمینلز
سمارٹ میٹرنگ: سمارٹ واٹر میٹر، بجلی کے میٹر، اور گیس میٹر
بلوٹوتھ/زگبی ماڈیول: بلوٹوتھ وائرلیس کمیونیکیشن، زیگبی نیٹ ورکنگ ڈیوائسز
ڈرون ٹیلی میٹری: چھوٹے ڈرونز کے لیے ڈیٹا لنک
GSM/GPRS ڈیوائسز: GSM موڈیم، ریموٹ مانیٹرنگ سسٹم
مسابقتی مصنوعات کے ساتھ موازنہ
|
موازنہ آئٹم |
Qianmu مواصلات بہار اینٹینا |
پی سی بی اینٹینا |
بیرونی راڈ اینٹینا |
|
حاصل کرنا |
0.8~3.5 dBi |
2~6 dBi |
نسبتاً زیادہ |
|
Omni-directional کارکردگی |
★★★★★ بہترین |
★★☆ مضبوط سمت |
★★★★ اچھا |
|
سائز |
★★★★ کومپیکٹ |
★★★★★ انتہائی چھوٹا |
★★☆ بڑا |
|
اینٹی مداخلت کی صلاحیت |
★★★★★ مضبوط |
★★★ اوسط |
★★★★ نسبتاً مضبوط |
|
تنصیب کی لچک |
★★★★★ انتہائی لچکدار |
★★★ صرف پی سی بی پر فکسڈ |
★★★ بیرونی تنصیب کی ضرورت ہے۔ |
|
لاگت |
★★★★ معتدل |
★★★★★ کم |
★★☆ نسبتاً زیادہ |
|
ڈیزائن میں ترمیم |
★★★★ لچکدار |
★★☆ پی سی بی ری میکنگ کی ضرورت ہے۔ |
★★★ عام |
Qianmu کمیونیکیشن اسپرنگ اینٹینا ہمہ جہتی کوریج، اینٹی مداخلت کی صلاحیت، تنصیب کی لچک اور مجموعی لاگت کے درمیان ایک بہترین توازن قائم کرتا ہے، جس سے یہ IoT اور وائرلیس کمیونیکیشن ڈیوائسز کے لیے بلٹ ان اینٹینا کا ایک بہترین انتخاب ہے۔

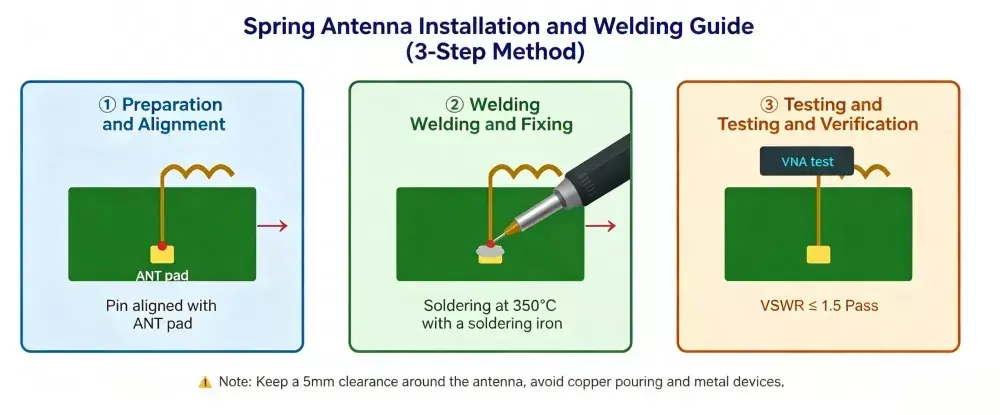

انسٹالیشن گائیڈ
مرحلہ 1: ویلڈنگ کے لیے تیار کریں۔
اسپرنگ اینٹینا کے آخر میں پن (عام طور پر ایک پن یا سولڈر پیڈ) کو پی سی بی پر محفوظ اے این ٹی سولڈر پیڈ کے ساتھ سیدھ میں رکھیں۔ سولڈر پیڈ کو RF فیڈ لائن سے جوڑا جانا چاہیے، جیسے کہ 50-ohm مائیکرو سٹریپ لائن یا coplanar waveguide، تاکہ سگنل کی مناسب ترسیل کو یقینی بنایا جا سکے۔
مرحلہ 2: ویلڈنگ اور فکسنگ
ہک کی شکل والے حصے کو موڑیں اور اسے وائرلیس ماڈیول کے ANT پن سے جوڑیں، پھر سولڈرنگ کے عمل کو محفوظ طریقے سے مکمل کریں۔ ریفلو سولڈرنگ کی سفارش کی جاتی ہے کیونکہ یہ معیاری سطح کے ماؤنٹ اسمبلی کے عمل کے ساتھ مطابقت رکھتا ہے۔
مرحلہ 3: معائنہ اور جانچ

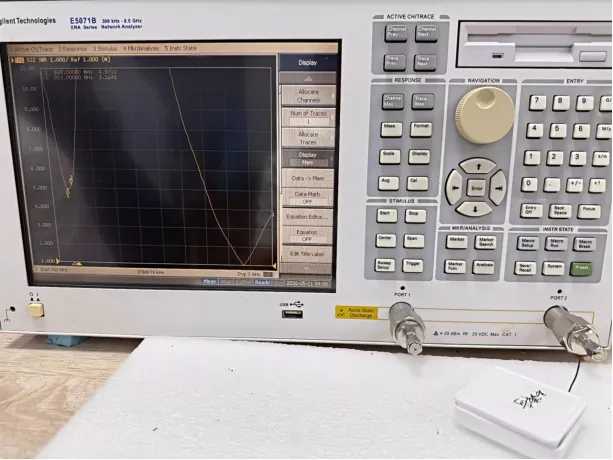

سولڈرنگ کے بعد، ویکٹر نیٹ ورک اینالائزر کا استعمال کرتے ہوئے وولٹیج سٹینڈ ویو ریشو (VSWR) کی پیمائش کریں اور تصدیق کریں کہ RF کی کارکردگی مطلوبہ تصریحات کو پورا کرتی ہے۔
نوٹس
1. کلیئرنس زون کو برقرار رکھیں: تاروں کو روٹ کرنے سے گریز کریں اور انٹینا کے 5 ملی میٹر کے دائرے میں دھاتی اجزاء رکھنے سے گریز کریں۔ بیٹری یا شیلڈنگ کور کو نیچے سے اوپر 10 ملی میٹر یا اس سے زیادہ کے اندر نہ ڈھانپیں۔
2. 50Ω ٹرانسمیشن لائن: RF چپ کو ایک ہی پرت پر مائکرو سٹریپ کے ذریعے یا اندرونی تہہ میں ایک سٹرپ لائن کے ذریعے جوڑیں۔ اچانک رکاوٹ کی تبدیلیوں سے بچنے کے لیے کونوں پر 45° چیمفرز کا استعمال کریں۔
3. دھات سے دور رہیں: سپرنگ اینٹینا استعمال کرتے وقت، پہلا قدم یہ یقینی بنانا ہے کہ اینٹینا کو دھاتی مواد سے دور رکھا جائے، بشمول سرکٹ بورڈز پر زمینی طیاروں، وائرنگ کے نشانات، بیٹریاں، اسکرینز، دھاتی کیسینگ وغیرہ۔
4. مسلسل ویلڈنگ کی سمت: بڑے پیمانے پر پیداوار میں، یہ یقینی بنانا ضروری ہے کہ اینٹینا کی ویلڈنگ کی سمت انتخاب کے وقت اینٹینا کے مینوفیکچرر کی طرف سے بتائی گئی ویلڈنگ کی سمت سے مماثل ہو۔
5. ٹیوننگ اور مارجننگ: اگر پورے پلاسٹک کیسڈ ڈیوائس کا برقی مقناطیسی ماحول پیچیدہ ہے، تو RF کے آخر میں ایک π-نیٹ ورک محفوظ کیا جا سکتا ہے، اور 3 pF سے 6.8 pF تک کے ایڈجسٹ کیپسیٹر کا استعمال کرتے ہوئے گونجنے والی فریکوئنسی کو باریک ٹیون کیا جا سکتا ہے۔
بہار اینٹینا کا انتخاب کیسے کریں؟
|
انتخاب کے مراحل |
کلیدی نکات |
تفصیلات |
|
1. آپریٹنگ فریکوئنسی کی تصدیق کریں۔ |
کمیونیکیشن پروٹوکول اور فریکوئنسی بینڈ کے ذریعے اینٹینا کا انتخاب کریں۔ |
عام فریکوئنسی بینڈز: • 315 میگاہرٹز: روایتی ریموٹ کنٹرول ڈیوائسز • 433 میگاہرٹز: LoRa، سمارٹ میٹرز، انڈسٹریل ریموٹز • 470/490 میگاہرٹز: انڈسٹریل IoT آلات • 868/915 میگاہرٹز: یورپ اور شمالی امریکہ کے لیے ISM بینڈز، بلیو ٹوتھ، زیڈ فائی، وائی جی ایچ زیڈز۔ جی ایس ایم بینڈ: سیلولر کمیونیکیشن ماڈیولز |
|
2. حاصل کی ضرورت کا اندازہ کریں۔ |
ٹرانسمیشن فاصلے کے ساتھ میچ گین |
• مختصر فاصلہ (<100m): 0.8~2 dBi • درمیانی فاصلہ (100-500m): 2~3 dBi • طویل فاصلہ (>500m): 3 dBi سے اوپر |
|
3. انسٹالیشن کی جگہ چیک کریں۔ |
پی سی بی کے ساتھ سائز اور ساخت کو میچ کریں۔ |
1. مناسب لمبائی اور قطر کا انتخاب کرنے کے لیے سامان کی اندرونی جگہ کی پیمائش کریں۔ 2. مڑی ہوئی قسم کے انٹینا محدود کمرے والی جگہوں پر کنارے پی سی بی کے نصب کرنے کے لیے دستیاب ہیں۔ |
|
4. درخواست کے ماحول کا اندازہ لگائیں۔ |
مخالف مداخلت اور مخالف سنکنرن تحفظ |
1. دھات کی حفاظت کے ساتھ سازوسامان: سرکلر پولرائزیشن اینٹینا کی سفارش کی جاتی ہے۔ 2. مرطوب/بیرونی ماحول: اینٹی آکسیڈیشن کے لیے سلور/گولڈ چڑھانا۔ |
|
5. ایک قابل اعتماد سپلائر کا انتخاب کریں۔ |
ایک سٹاپ اپنی مرضی کے مطابق مینوفیکچرنگ سروس |
Qianmu کمیونیکیشن ایک پیشہ ور اینٹینا فیکٹری اور سپلائر ہے، جو OEM اور ODM کو سپورٹ کرتا ہے، اینٹینا ڈیزائن، نمونے لینے اور بڑے پیمانے پر پیداوار سمیت مکمل خدمات فراہم کرتا ہے۔ |
اکثر پوچھے گئے سوالات
Q1: کون سا بہتر ہے، اسپرنگ اینٹینا یا پی سی بی اینٹینا؟
A: انتخاب مخصوص درخواست کی ضروریات پر منحصر ہے۔ اسپرنگ اینٹینا سلوشنز ان ایپلی کیشنز کے لیے موزوں ہیں جن میں لمبی دوری کی ترسیل (> 100 میٹر)، ہمہ جہتی کوریج، اور لچکدار تنصیب کی سمت کی ضرورت ہوتی ہے، جبکہ پی سی بی اینٹینا سخت سائز اور لاگت کی حدود کے ساتھ کمپیکٹ ڈیوائسز کے لیے زیادہ موزوں ہیں۔ Qianmu کمیونیکیشن دونوں حل فراہم کرتا ہے اور مختلف پروجیکٹ کی ضروریات پر مبنی پیشہ ورانہ سفارشات پیش کرتا ہے۔
Q2: کیا زیادہ فائدہ کا مطلب ہمیشہ بہتر اینٹینا کارکردگی ہے؟
ج: ضروری نہیں۔ زیادہ فائدہ عام طور پر سگنل کی حراستی کو بہتر بناتا ہے لیکن کچھ سمتوں میں کوریج کو کم کر سکتا ہے۔ بہترین انتخاب میں ٹرانسمیشن کی دوری، کوریج کی ضروریات، اور درخواست کے ماحول پر غور کرنا چاہیے۔ Qianmu Communication 0.8 سے 3.5 dBi تک مختلف فوائد کے ساتھ مصنوعات فراہم کرتا ہے۔
Q3: کیا اینٹینا اپنی مرضی کے مطابق کیا جا سکتا ہے؟
A: ہاں۔ Qianmu کمیونیکیشن OEM/ODM حسب ضرورت خدمات فراہم کرتا ہے، بشمول فریکوئنسی ایڈجسٹمنٹ، سائز میں ترمیم، مواد کا انتخاب، اور مختلف درخواست کی ضروریات کو پورا کرنے کے لیے موڑنے والے زاویہ کی تخصیص۔
Q4: آپریٹنگ درجہ حرارت کی حد کیا ہے؟
A: Qianmu کمیونیکیشن پروڈکٹس -40℃ سے +85℃ تک قابل اعتماد طریقے سے کام کرتی ہیں، زیادہ تر صنعتی اور صارفین کی ایپلی کیشنز کی ضروریات کو پورا کرتی ہیں۔
Q5: کیا مائبادا ملاپ کی ضرورت ہے؟
A: ہاں۔ معیاری رکاوٹ 50Ω ہے، اور عملی ایپلی کیشنز کو بہترین کارکردگی حاصل کرنے کے لیے اینٹینا اور RF ٹرانسمیٹر پورٹ کے درمیان مماثل اجزاء کی ضرورت پڑ سکتی ہے۔ Qianmu کمیونیکیشن اینٹینا میچنگ اور ڈیبگنگ کے لیے تکنیکی مدد فراہم کرتا ہے۔
Q6: کم از کم آرڈر کی مقدار (MOQ) کیا ہے؟
A: Qianmu کمیونیکیشن لچکدار آرڈر کی مقدار کو سپورٹ کرتا ہے، پروٹوٹائپ کے نمونوں اور چھوٹے بیچوں سے لے کر بڑے پیمانے پر پیداوار تک۔ MOQ کی تفصیلی ضروریات کے لیے، براہ کرم ہماری سیلز ٹیم سے رابطہ کریں۔
