سکے کا اینٹینا

سکے کا اینٹینا ایک کمپیکٹ، بیلناکار بیرونی RF اینٹینا ہے جس کی شکل بٹن جیسی ہے۔ 2.4GHz 5.8GHz ڈوئل بینڈ اینٹینا کے طور پر ڈیزائن کیا گیا، یہ وائی فائی، بلوٹوتھ اور ZigBee کمیونیکیشن کا استعمال کرتے ہوئے چھوٹے الیکٹرانک آلات کے لیے ہلکا پھلکا وائرلیس ٹرانسمیشن حل فراہم کرتا ہے۔

Qianmu کمیونیکیشن کا خود تیار کردہ بٹن ربڑ راڈ اینٹینا ون پیس انجیکشن مولڈنگ اور سیلنگ ٹیکنالوجی کو اپناتا ہے۔ یہ ایک مکمل تانبے کے گونجنے والے عنصر اور نچلے حصے میں دھات کی عکاس شیلڈنگ پرت کو مربوط کرتا ہے۔

ایک معیاری SMA تھریڈڈ انٹرفیس سے لیس، اس SMA ڈوئل بینڈ اینٹینا کو براہ راست ڈیوائس ہاؤسنگ میں نصب اور محفوظ کیا جا سکتا ہے۔ پتلے ربڑ راڈ انٹینا اور بلٹ ان پی سی بی اینٹینا کے مقابلے میں، یہ انڈور اور آؤٹ ڈور ایپلی کیشنز کے لیے سیل بند ہاؤسنگ کے ساتھ ایک کمپیکٹ، سمجھدار ڈھانچہ پیش کرتا ہے۔

یہ کیسے کام کرتا ہے۔

سکے کا اینٹینا ڈوئل بینڈ آر ایف ٹرانسمیشن اور ریسیپشن کے لیے اندرونی ڈبل لیئر رِنگ کاپر آسکیلیٹر استعمال کرتا ہے۔ بٹن کی شکل کی بنیاد میں ایک دھاتی عکاس تہہ شامل ہے جو سگنل تابکاری کو منظم کرنے اور قریبی الیکٹرانک اجزاء کے اثر کو کم کرنے میں مدد کے لیے ڈیزائن کیا گیا ہے۔

1. پرتوں والا آسکیلیٹر ڈیزائن:اوپری تہہ 2.4GHz بینڈ کے لیے ڈیزائن کی گئی ہے جسے بلوٹوتھ اور ZigBee استعمال کرتے ہیں، جب کہ نچلی پرت 5.8GHz بینڈ کو سپورٹ کرتی ہے جو ہم آہنگ وائی فائی ڈیوائسز کے ذریعے استعمال ہوتا ہے۔ بیان کردہ مکمل بینڈ VSWR ≤1.35 ہے۔

2. بیس شیلڈنگ اور مداخلت کا انتظام:نیچے کی دھات کی عکاس پرت کو ڈیوائس کے مین بورڈ، لیتھیم بیٹری، اور میٹل ہاؤسنگ سے برقی مقناطیسی مداخلت کے اثر کو کم کرنے کے لیے ڈیزائن کیا گیا ہے۔ اصل کارکردگی تنصیب کے ماحول پر منحصر ہے اور تیار شدہ ڈیوائس میں جانچ کی ضرورت ہے۔

3. مہربند ہاؤسنگ اور درجہ حرارت کی مزاحمت:ایک ٹکڑا انجکشن مولڈ ہاؤسنگ ماحولیاتی تحفظ کے لیے ڈیزائن کیا گیا ہے۔ بیان کردہ آپریٹنگ درجہ حرارت کی حد -35 ° C سے +70 ° C ہے۔ درجہ حرارت سے متعلق تعدد استحکام کی تصدیق مخصوص ٹیسٹ کی شرائط کے تحت کی جانی چاہئے۔

4. RF مائبادا ملاپ:اینٹینا 50Ω برائے نام مائبادا استعمال کرتا ہے تاکہ RF انٹیگریشن کو سپورٹ کیا جا سکے اور مائبادا کی مماثلت کو کم کیا جا سکے۔ گین، VSWR، اور تابکاری کی کارکردگی کا اندازہ مناسب RF ٹیسٹنگ کے ذریعے کیا جا سکتا ہے۔

ہم آہنگ آلات اور ایپلی کیشنز

1. اسمارٹ ہوم:اسمارٹ ہوم ڈیوائسز کے لیے اینٹینا کے طور پر، اسے منی سمارٹ گیٹ ویز، وائی فائی ساکٹ، دروازے اور کھڑکی کے الارم اور بلوٹوتھ ریموٹ کنٹرول میں استعمال کیا جا سکتا ہے۔ اس کا کمپیکٹ ڈھانچہ محدود تنصیب کی جگہ والے آلات میں وائرلیس کنیکٹیویٹی کو ایڈجسٹ کرنے میں مدد کرتا ہے۔

2. چیزوں کا صنعتی انٹرنیٹ:یہ وائرلیس سینسر اینٹینا چھوٹے درجہ حرارت اور نمی کے ٹرمینلز، گودام کے اثاثوں سے باخبر رہنے والے نوڈس، اور وائرلیس ڈیٹا ٹرانسمیشن ماڈیولز کے لیے سمجھا جا سکتا ہے۔ یہ IoT ڈیوائسز ایپلی کیشنز کے لیے اینٹینا سے بھی متعلقہ ہے جہاں فریکوئنسی بینڈ اور انسٹالیشن کی شرائط سسٹم کی ضروریات سے ملتی ہیں۔

3. پورٹ ایبل الیکٹرانکس:پورٹ ایبل ڈیوائسز کے لیے ایک کمپیکٹ اینٹینا کے طور پر، اسے ہینڈ ہیلڈ اسکیننگ کے سامان، پورٹیبل ڈٹیکٹر، اور منی بلوٹوتھ اسپیکر میں استعمال کیا جا سکتا ہے۔ حتمی انضمام سے پہلے ڈیوائس لے آؤٹ اور آر ایف کی کارکردگی کا جائزہ لیا جانا چاہیے۔

4. حفاظتی آلات:وائرلیس سیکورٹی آلات کے لیے یہ اینٹینا چھوٹے وائرلیس کیمروں اور رسائی کنٹرول سسٹم کے لیے موزوں ہو سکتا ہے۔ ہم آہنگ بلوٹوتھ پر مبنی انٹری سسٹمز کے لیے، یہ بلوٹوتھ ایکسیس کنٹرول اینٹینا کے طور پر کام کر سکتا ہے۔

5. آر ایف لوازمات:اختیاری لوازمات میں SMA-to-IPEX فیڈر کیبلز اور دیگر مطابقت پذیر RF کنکشن کے اجزاء شامل ہیں۔ وائرلیس ماڈیول اور ڈیوائس انٹرفیس کے خلاف کنیکٹر کے انتخاب کی تصدیق ہونی چاہیے۔

بنیادی مصنوعات کی خصوصیات

Qianmu کمیونیکیشن کمپیکٹ وائرلیس آلات کے لیے کوائن اینٹینا کے اختیارات فراہم کرتا ہے، جس میں درخواست کی ضروریات کے مطابق تصریحات اور انٹرفیس کنفیگریشنز کا انتخاب کیا جاتا ہے۔

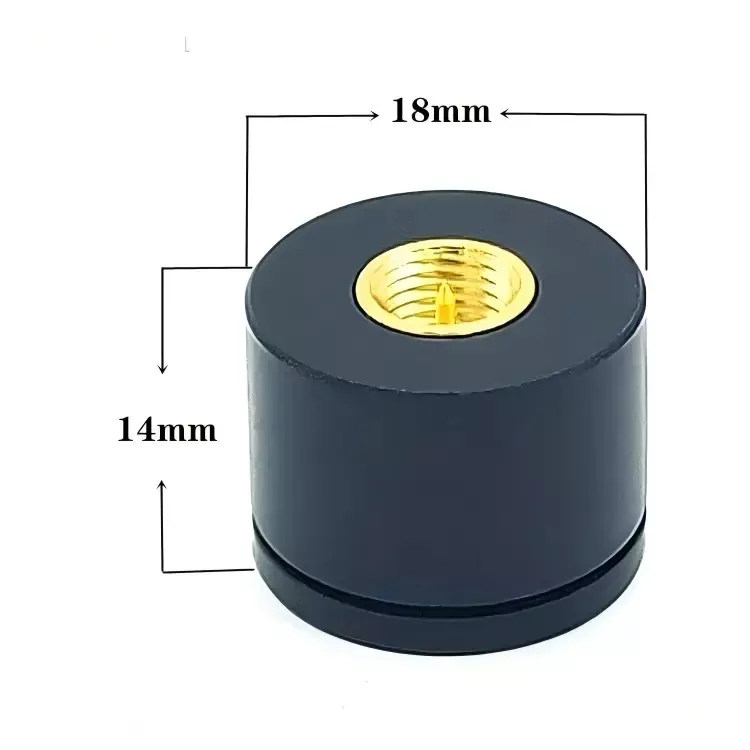

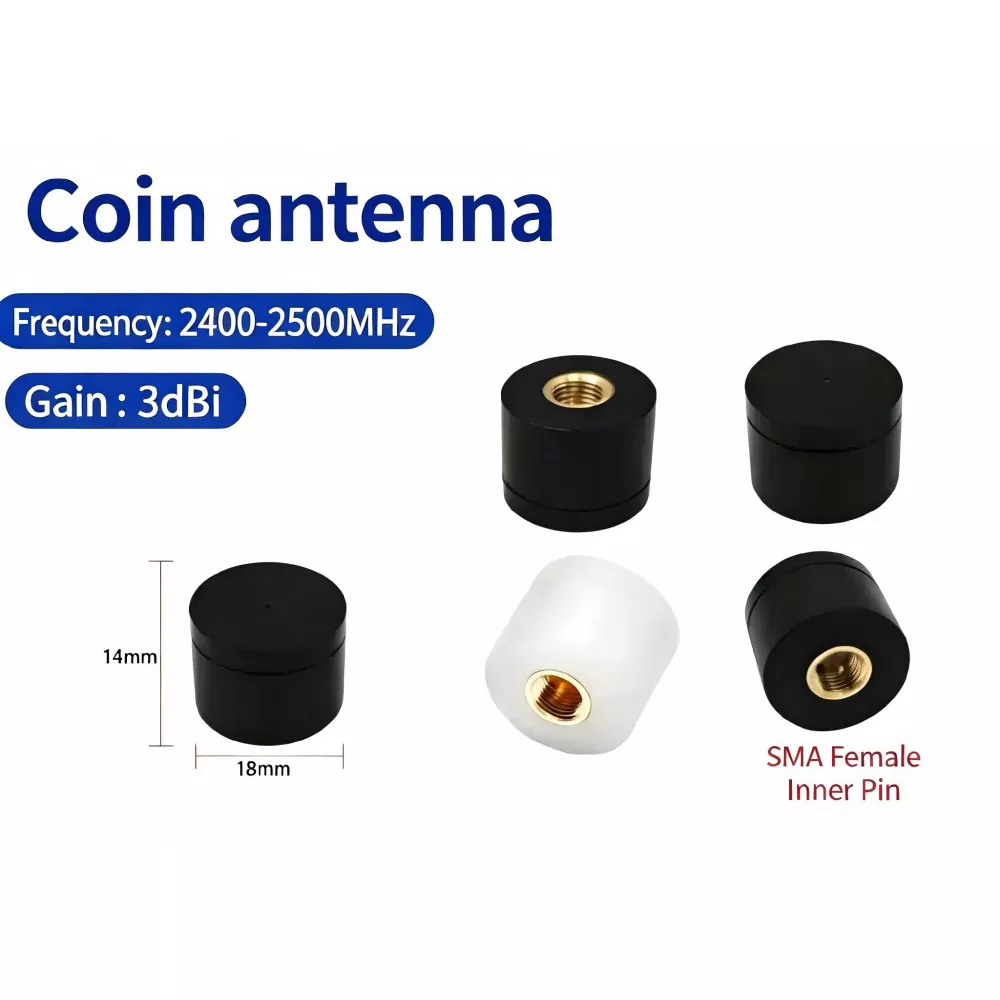

1. کومپیکٹ بٹن کے سائز کا ڈھانچہ:14mm کی اونچائی کے ساتھ 15mm اور 18mm کے بنیادی قطر میں دستیاب ہے۔ چھوٹے زیر اثر تنصیبات کی حمایت کرتا ہے جہاں بیرونی اینٹینا کی جگہ محدود ہوتی ہے۔

2. دوہری بینڈ آپریشن:یہ منی وائی فائی اینٹینا مخصوص 2.4GHz اور 5.8GHz فریکوئنسی رینجز کو سپورٹ کرتا ہے۔ ڈیوائس کی ترتیب پر منحصر ہے، اینٹینا کو ہم آہنگ WiFi، بلوٹوتھ اور ZigBee ایپلیکیشنز میں استعمال کیا جا سکتا ہے۔ انتخاب سے پہلے پروٹوکول کی مخصوص تعدد کی ضروریات کی تصدیق کریں۔

3. انٹرفیس کے اختیارات:معیاری ترتیب میں مختلف رابطہ انتظامات کے ساتھ SMA انٹرفیس شامل ہیں۔ ہم آہنگ لوازمات میں سولڈر ٹرمینلز اور فرسٹ جنریشن یا چوتھی جنریشن آئی پی ای ایکس فیڈر کیبلز شامل ہو سکتی ہیں، منتخب کنفیگریشن کے تابع۔

4. ماحولیاتی تحفظ:IP54-ریٹڈ ہاؤسنگ کو دھول کے داخل ہونے اور پانی کے چھینٹے سے تحفظ فراہم کرنے کے لیے ڈیزائن کیا گیا ہے۔ اسٹاک اور آرڈر کی ضروریات کے مطابق سیاہ اور سفید ہاؤسنگ کے اختیارات دستیاب ہیں۔

5. حسب ضرورت:حسب ضرورت SMA اینٹینا کے اختیارات میں جہتی ایڈجسٹمنٹ، شیل لوگو پرنٹنگ، اور RF کنیکٹر کنفیگریشن شامل ہو سکتے ہیں۔ ہر آرڈر کے لیے اسٹاک کی دستیابی، نمونہ لیڈ ٹائم، اور حجم کی قیمتوں کی تصدیق ہونی چاہیے۔

تکنیکی وضاحتیں

درخواست کی مثالیں۔

1. سمارٹ گھریلو سامان:ایک کمپیکٹ اینٹینا وائی فائی دروازے یا کھڑکی کے الارم پر نصب کیا جا سکتا ہے جہاں رہائش کی جگہ محدود ہو۔ کنکشن کی حتمی حد کا انحصار اینٹینا کی جگہ، دیواروں، مداخلت اور ڈیوائس کی RF ترتیب پر ہے۔

2. صنعتی سینسر ٹرمینلز:ایک وائرلیس سینسر اینٹینا درجہ حرارت اور نمی کی نگرانی کے آلات کے ساتھ استعمال کیا جا سکتا ہے۔ دھات سے چلنے والے آلات کے لیے، اینٹینا کی پوزیشننگ اور ارد گرد کے زمینی ڈھانچے کا جائزہ لیا جانا چاہیے تاکہ RF کی کارکردگی پر ان کے اثرات کا تعین کیا جا سکے۔

3. بیرونی رسائی کنٹرول کا سامان:بیرونی طور پر نصب اینٹینا مطابقت پذیر بلوٹوتھ رسائی کنٹرول آلات کو سپورٹ کر سکتا ہے۔ انکلوژر، کنیکٹر سیل، اور بڑھتے ہوئے انتظامات کو مطلوبہ ماحولیاتی حالات کے خلاف چیک کیا جانا چاہیے۔

4. ہینڈ ہیلڈ سامان:ہینڈ ہیلڈ ڈیوائسز کے لیے یہ منی اینٹینا وائرلیس بارکوڈ اسکینرز اور دیگر پورٹیبل الیکٹرانکس کے لیے سمجھا جا سکتا ہے جس کے لیے ایک کمپیکٹ بیرونی اینٹینا کی ضرورت ہوتی ہے۔ مطلوبہ آپریٹنگ ماحول میں کنکشن کے استحکام کی توثیق کی جانی چاہئے۔

سلیکشن اور آرڈرنگ گائیڈ

1. تعدد کا انتخاب:مطابقت پذیر وائی فائی اور بلوٹوتھ کنفیگریشنز استعمال کرنے والے آلات کے لیے، 2.4GHz اور 5.8GHz ڈوئل بینڈ ماڈل کا جائزہ لیں۔ صرف بلوٹوتھ ایپلیکیشنز کے لیے، اگر دستیاب ہو تو 2.4GHz سنگل بینڈ کنفیگریشن پر غور کیا جا سکتا ہے۔

2. تنصیب کا ماحول:میٹل ہاؤسنگ والے آلات کے لیے، اینٹینا کے بڑھنے کی پوزیشن، کلیئرنس، اور گراؤنڈنگ کے انتظامات کا جائزہ لیں۔ ایک عکاس بنیاد حتمی دیوار میں آر ایف ٹیسٹنگ کی ضرورت کو ختم نہیں کرتا ہے۔

3. سائز کا انتخاب:15 ملی میٹر قطر کے ورژن پر غور کریں جب بڑھتے ہوئے جگہ پر پابندی ہو۔ 18 ملی میٹر ورژن پر تب غور کیا جا سکتا ہے جب دستیاب جگہ اور مطلوبہ RF خصوصیات اس کی حمایت کریں۔ یہ فرض کرنے کے بجائے کارکردگی کی تصدیق کریں کہ بڑا ماڈل ہمیشہ زیادہ فائدہ فراہم کرتا ہے۔

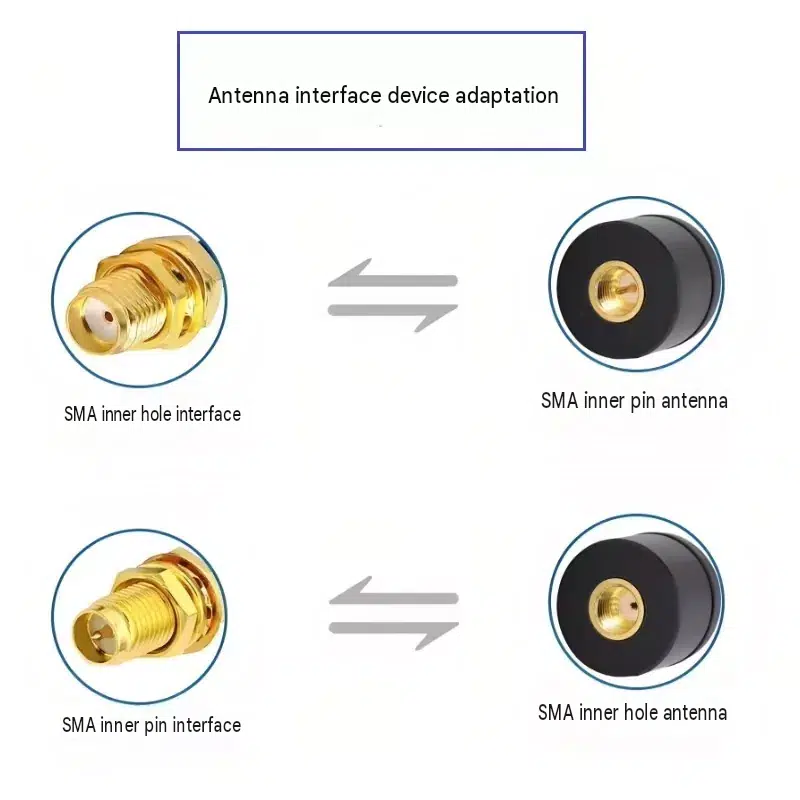

4. انٹرفیس اور برآمد کی ضروریات:تصدیق کریں کہ آیا آلہ کو SMA اندرونی پن یا اندرونی سوراخ والے انٹرفیس کی ضرورت ہے۔ آرڈر کی تیاری کرتے وقت IPEX اڈاپٹر کیبلز، کنیکٹر کنفیگریشنز، اور غیر جانبدار برآمدی پیکیجنگ پر بات کی جا سکتی ہے۔

اکثر پوچھے گئے سوالات

1. کیا اس اینٹینا کو دھات سے بنے آلات کے ساتھ استعمال کیا جا سکتا ہے؟

یہ دھات سے بنے آلات کے لیے موزوں ہو سکتا ہے، لیکن کارکردگی کا انحصار اینٹینا کے بڑھنے کی پوزیشن، کلیئرنس، زمینی ڈھانچہ، اور ہاؤسنگ ڈیزائن پر ہوتا ہے۔ عکاس بیس کا مقصد قریبی ڈھانچے کے ساتھ تعامل کو منظم کرنے میں مدد کرنا ہے۔ تیار شدہ ڈیوائس میں جانچ کی سفارش کی جاتی ہے۔

2. کیا SMA انٹرفیس کو IPEX میں تبدیل کیا جا سکتا ہے؟

مطابقت پذیر فیڈر کیبلز اور انٹرفیس کنفیگریشنز دستیاب ہو سکتی ہیں، بشمول مخصوص آئی پی ای ایکس جنریشنز۔ آرڈر کرنے سے پہلے براہ کرم مطلوبہ کنیکٹر کی قسم، کیبل کی لمبائی اور تنصیب کے انتظام کی تصدیق کریں۔

3. کیا لیبارٹری ٹیسٹ کی رپورٹ فراہم کی جا سکتی ہے؟

RF ٹیسٹ دستاویزات قابل اطلاق پروڈکٹ کنفیگریشنز کے لیے دستیاب ہو سکتی ہیں۔ آرڈر دینے سے پہلے Qianmu کمیونیکیشن کے ساتھ دستیاب رپورٹس، پیمائش شدہ پیرامیٹرز اور ٹیسٹ کے حالات کی تصدیق کریں۔

4. کیا یہ 2.4GHz 5.8GHz ڈوئل بینڈ اینٹینا وائی فائی اور بلوٹوتھ ڈیوائسز کے لیے موزوں ہے؟

مخصوص فریکوئنسی رینجز 2.4GHz اور 5.8GHz آپریشن کا احاطہ کرتی ہیں۔ مطابقت آلہ کے وائرلیس پروٹوکول، مطلوبہ فریکوئنسی بینڈ، کنیکٹر، اور RF ڈیزائن پر منحصر ہے۔ 2.4GHz پر کام کرنے والے ZigBee آلات کے لیے، مماثل کنفیگریشن کی تصدیق کریں اور حتمی پروڈکٹ میں کارکردگی کی توثیق کریں۔

5. کیا کنیکٹر یا کیبل کنفیگریشن کو اپنی مرضی کے مطابق بنایا جا سکتا ہے؟

حسب ضرورت ایس ایم اے اینٹینا کنفیگریشن مختلف ڈیوائس انٹرفیس اور انسٹالیشن کی ضروریات کے لیے دستیاب ہو سکتی ہے۔ کنیکٹر کی قسم، کیبل کی لمبائی، فریکوئنسی رینج، اور ٹارگٹ ایپلیکیشن فراہم کریں تاکہ مطلوبہ کنفیگریشن کا جائزہ لیا جا سکے۔

6. کیا اس اینٹینا کو سمارٹ سینسرز اور پورٹیبل آلات میں استعمال کیا جا سکتا ہے؟

جب فریکوئنسی رینج اور RF خصوصیات ڈیوائس کی ضروریات کو پورا کرتی ہیں تو یہ اسمارٹ سینسرز ایپلی کیشنز اور دیگر کمپیکٹ وائرلیس مصنوعات کے لیے وائی فائی اینٹینا کے لیے موزوں ہو سکتا ہے۔ پورٹیبل آلات کے لیے، ڈیزائن کو حتمی شکل دینے سے پہلے دستیاب بڑھتی ہوئی جگہ، انکلوژر میٹریل، اور اینٹینا کی پوزیشن کا جائزہ لیں۔
