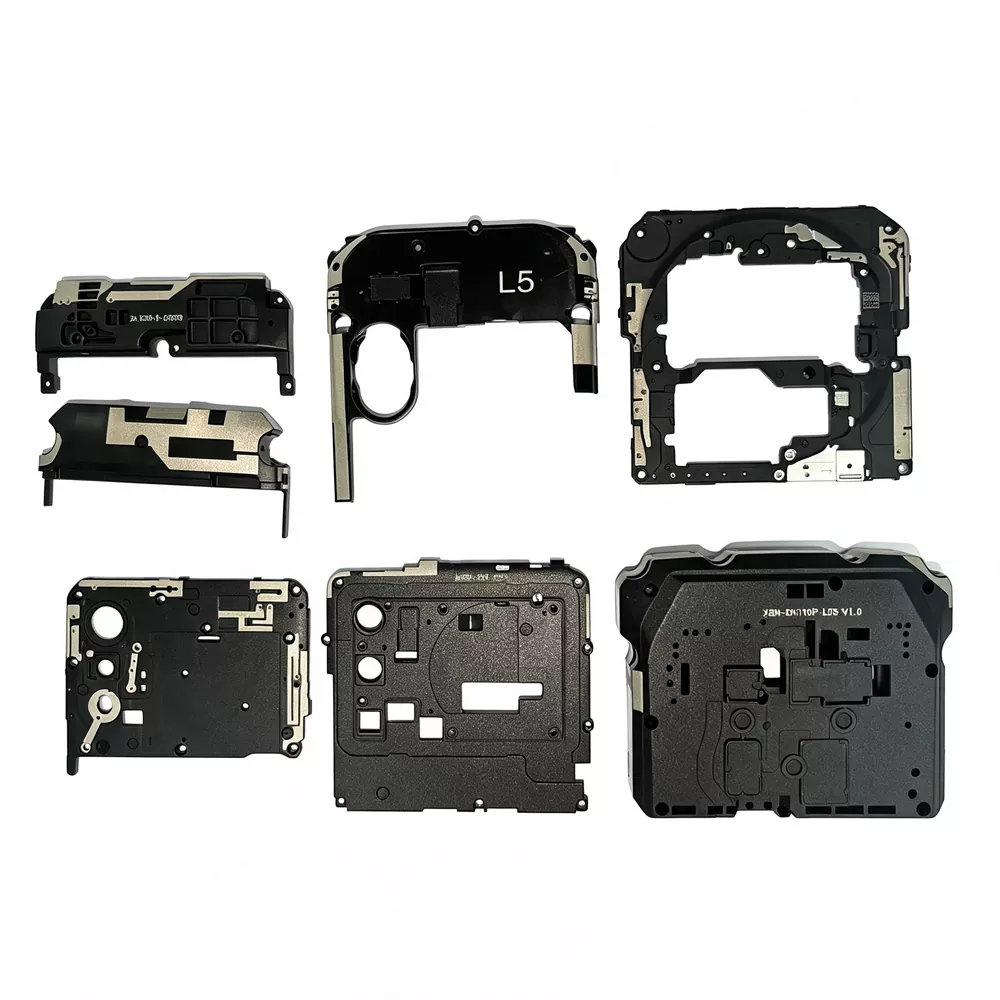

ایل ڈی ایس اینٹینا

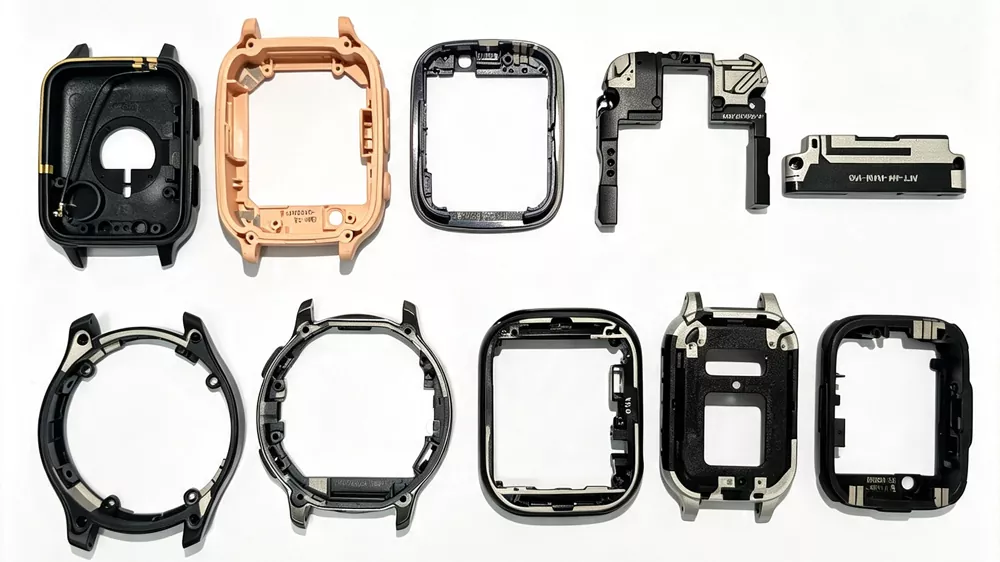

LDS انٹینا (لیزر ڈائریکٹ سٹرکچرنگ اینٹینا) ایک 3D-MID پر مبنی RF ڈھانچہ ہے جو انجیکشن سے مولڈ پلاسٹک سبسٹریٹس پر لیزر ایکٹیویشن لگا کر تیار کیا جاتا ہے، جس کے بعد کنڈکٹیو اینٹینا کے نشانات بنانے کے لیے منتخب کیمیکل پلیٹنگ ہوتی ہے۔

یہ عمل کنڈکٹو پیٹرنز کو سہ جہتی ہاؤسنگ اجزاء پر براہ راست بیان کرنے کے قابل بناتا ہے، جہاں اینٹینا جیومیٹری کو ایک علیحدہ RF حصے کے طور پر جمع کرنے کے بجائے مکینیکل ڈھانچے میں شامل کیا جاتا ہے۔

روایتی اسٹیمپڈ یا شیٹ میٹل انٹینا کے برعکس جن کے لیے ڈیوائس کے اندر مجرد ماؤنٹنگ کی ضرورت ہوتی ہے، LDS اینٹینا ریڈیٹنگ ڈھانچے کو انکلوژر یا اندرونی پلاسٹک کے فریم میں ضم کرتا ہے، جس سے اینٹینا کا راستہ متعین برقی خصوصیات کو برقرار رکھتے ہوئے پیچیدہ 3D جیومیٹریوں کی پیروی کرنے کی اجازت دیتا ہے۔

سسٹم کے نقطہ نظر سے، LDS ٹیکنالوجی کا تعلق 3D-MID (تھری ڈائمینشنل مولڈ انٹرکنیکٹ ڈیوائس) سے ہے، جہاں ایک واحد مولڈ جزو لیزر سے متحرک سطحوں کے منتخب میٹالائزیشن کے ذریعے ساختی، کنڈکٹیو، اور ہاؤسنگ فنکشنز کو یکجا کر سکتا ہے۔

کام کرنے کا اصول

LDS اینٹینا کی تیاری کے عمل کو چار بنیادی مراحل میں تقسیم کیا جا سکتا ہے:

مرحلہ 1 - انجیکشن مولڈنگ: LDS-مخصوص فنکشنل پلاسٹک کا استعمال کرتے ہوئے (خصوصی دھاتی-نامیاتی مرکب مرکبات پر مشتمل)، ایک تین جہتی پلاسٹک بریکٹ یا ہاؤسنگ انجیکشن مولڈنگ کے ذریعے تیار کی جاتی ہے۔

مرحلہ 2 – لیزر ایکٹیویشن: کمپیوٹر لیزر کی حرکت کو کنڈکٹیو پیٹرن کی رفتار کے مطابق کنٹرول کرتا ہے، لیزر کو پلاسٹک کے سہ جہتی اجزاء کی سطح پر پیش کرتا ہے اور سیکنڈوں میں سرکٹ پیٹرن کو فعال کرتا ہے۔ لیزر کے ذریعے شعاع زدہ علاقوں میں، additives کو چالو کیا جاتا ہے، جس سے ایک خوردبینی کھردری سطح بنتی ہے جو دھات کے جمع ہونے کے لیے موزوں ہوتی ہے۔

مرحلہ 3 – کیمیکل چڑھانا: چالو پلاسٹک کے پرزوں کو کیمیکل چڑھانے والے غسل میں رکھیں، جہاں تانبا، نکل اور سونا جیسی دھاتیں منتخب طور پر چالو جگہوں پر جمع کی جاتی ہیں، جس سے ترسیلی نشانات بنتے ہیں۔

مرحلہ 4 - اسمبلی اور ٹیسٹنگ: اینٹینا سرکٹ کے لیے LDS ہاؤسنگ برقی طور پر پی سی بی مدر بورڈ سے بہار کے رابطوں، پنوں، یا B2B کنیکٹرز کے ذریعے منسلک ہے۔ نیٹ ورک تجزیہ کار کا استعمال کرتے ہوئے مکمل معائنہ کے بعد، اسمبلی کی فراہمی کی جاتی ہے۔

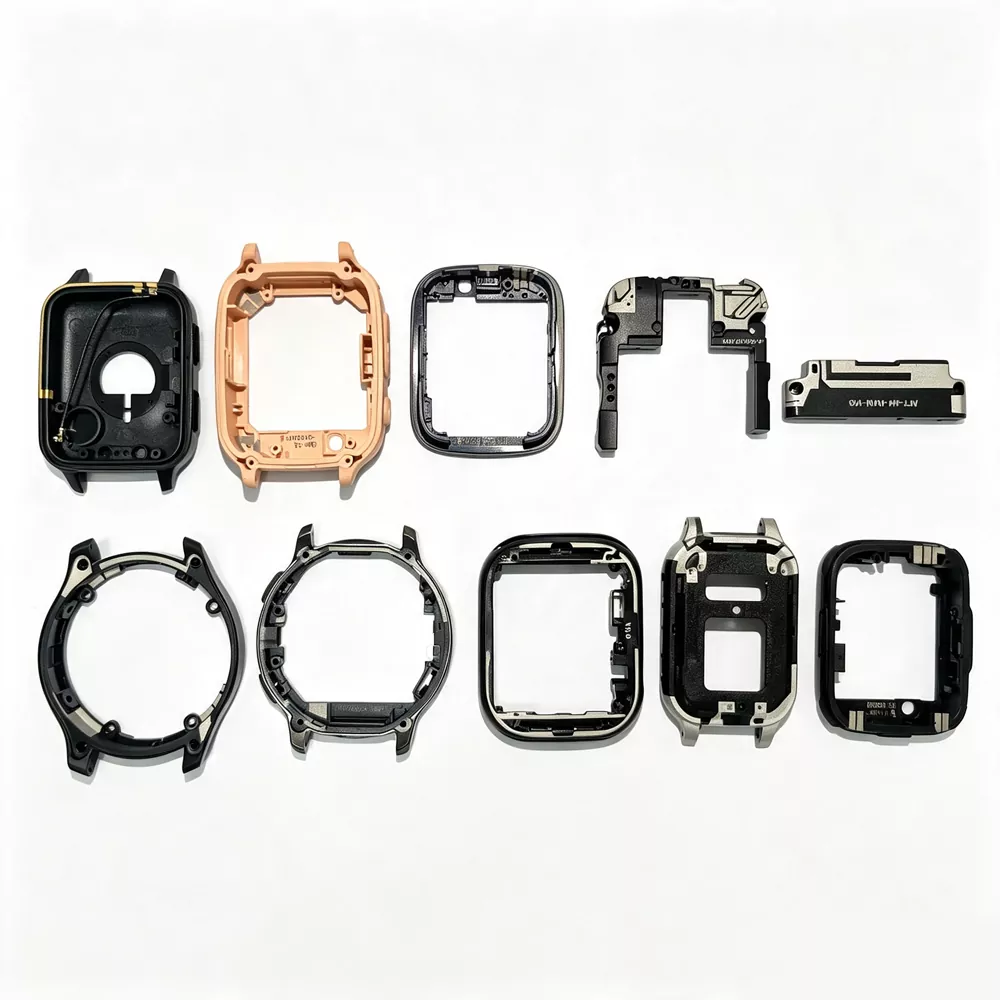

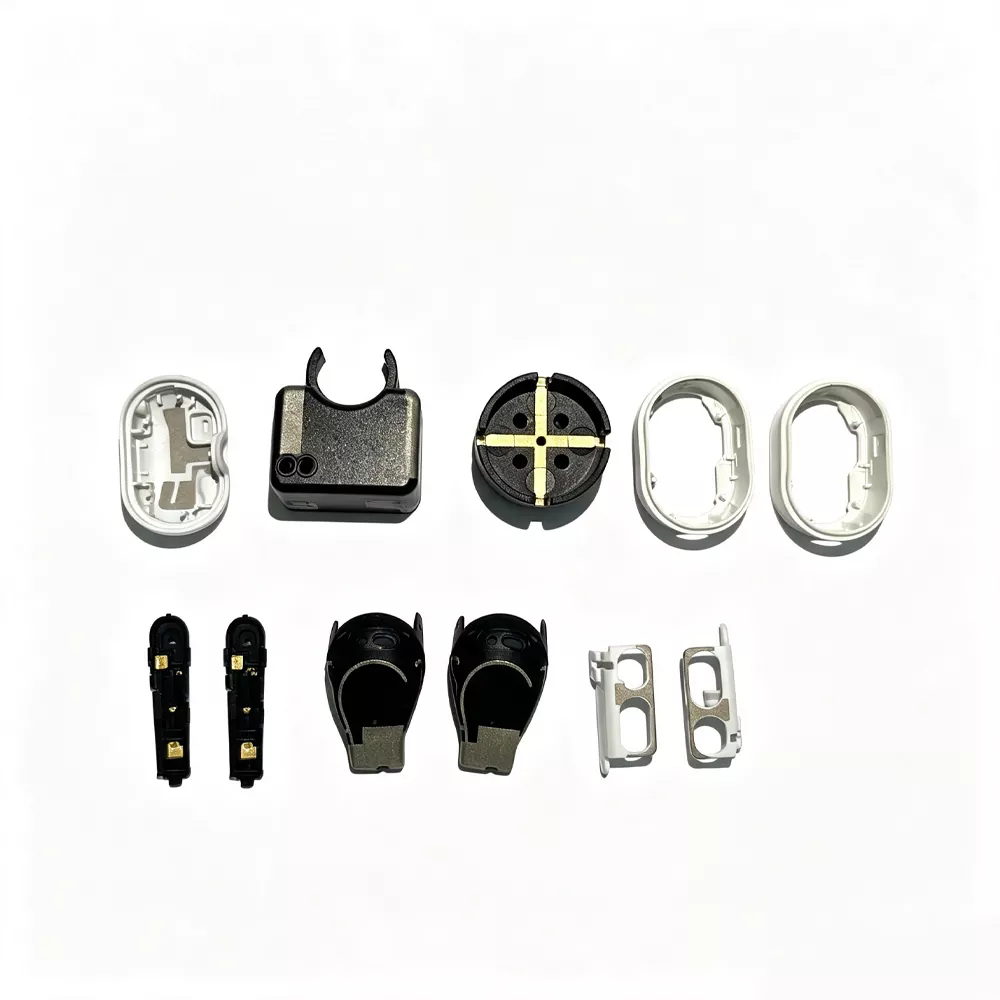

قابل اطلاق آلات

ایل ڈی ایس اینٹینا ٹیکنالوجی وسیع پیمانے پر متعدد صنعتوں اور وائرلیس ایپلی کیشنز میں استعمال ہوتی ہے۔

کور سیلنگ پوائنٹس

1. اعلی خلائی انضمام کی صلاحیت

LDS انٹینا کو براہ راست ڈیوائس ہاؤسنگ یا ساختی بریکٹ میں ضم کیا جا سکتا ہے، RF کی کارکردگی کو نمایاں طور پر سمجھوتہ کیے بغیر پتلی مصنوعات کے ڈیزائن کو قابل بناتا ہے۔ اینٹینا کلیئرنس پلاسٹک کے سبسٹریٹس پر 3D پیٹرننگ کے ذریعے حاصل کیا جاتا ہے، جو اسے کمپیکٹ ملٹی بینڈ وائرلیس آلات کے لیے موزوں بناتا ہے۔

2. پیداواری استحکام اور عمل کی مستقل مزاجی

لیزر ڈھانچہ اعلی ریپیٹیبلٹی اور مستحکم پیٹرن ریزولوشن فراہم کرتا ہے، جو اسے مسلسل پیداواری ماحول کے لیے موزوں بناتا ہے۔ ہر یونٹ کی توثیق عام طور پر RF ٹیسٹنگ کے ذریعے کی جاتی ہے، جس میں S11 جیسے کلیدی پیرامیٹرز کی تصدیق کی جاتی ہے تاکہ ڈیزائن کے اہداف میں مماثل کارکردگی کو یقینی بنایا جا سکے۔

3. اندرونی RF مداخلت کو کم کیا

چونکہ کنڈکٹیو پیٹرن براہ راست ڈیوائس ہاؤسنگ پر بنتے ہیں، اس لیے LDS ڈھانچے اندرونی وائرنگ پر انحصار کم کرتے ہیں اور دیوار کے اندر قریبی دھاتی اجزاء کی وجہ سے ہونے والی مداخلت کو کم کرتے ہیں۔

4. ملٹی بینڈ اینٹینا انضمام کی صلاحیت

ایک سے زیادہ فنکشنل اینٹینا (LTE/GSM/Wi-Fi/Bluetooth/GNSS) کو ایک واحد 3D سبسٹریٹ میں ضم کیا جا سکتا ہے، جس سے اجزاء کی مجموعی تعداد کو کم کیا جا سکتا ہے اور سسٹم کی سطح کے RF فن تعمیر کو آسان بنایا جا سکتا ہے۔

5. لچکدار 3D RF ڈیزائن کی صلاحیت

LDS ٹکنالوجی مڑے ہوئے سطحوں پر پیچیدہ کوندکٹو جیومیٹریوں کے نفاذ کی حمایت کرتی ہے، جس سے اینٹینا لے آؤٹ مختلف فریکوئنسی بینڈز میں طے شدہ RF رکاوٹوں کو برقرار رکھتے ہوئے مکینیکل شکلوں کی پیروی کرنے کی اجازت دیتا ہے۔

تکنیکی وضاحتیں

لیزر کندہ کاری کا عمل اور احتیاطی تدابیر

（1） کوندکٹو سرکٹ ڈیزائن پر نوٹس

① LDS 3D سبسٹریٹس پر ٹریس روٹنگ کو بار بار تیز زاویہ کی منتقلی سے گریز کرنا چاہئے۔ کثیر چہروں کے ڈھانچے پر، ملحقہ سطحوں پر مسلسل روٹنگ عام طور پر عمل کے استحکام اور پلیٹنگ کی یکسانیت کو بہتر بناتی ہے، خاص طور پر بڑے گھروں میں۔

② کم از کم لیزر سے طے شدہ ٹریس کی چوڑائی عام طور پر 0.2 ملی میٹر کے ارد گرد ہوتی ہے، جو ڈیزائن ریزولوشن اور سبسٹریٹ جیومیٹری پر منحصر ہے۔

③ الیکٹرو کیمیکل جمع ہونے کے دوران پلاٹنگ پل کی تشکیل کے خطرے کو کم کرنے کے لیے ملحقہ ترسیلی نشانات کے درمیان کم سے کم وقفہ عام طور پر 0.5 ملی میٹر سے اوپر رکھا جاتا ہے۔

④ کنڈکٹیو ایریاز اور انکلوژر کی حدود کے درمیان کلیئرنس کو عام طور پر ذیلی ملی میٹر پیمانے پر کنٹرول کیا جاتا ہے۔ لیزر پروسیسنگ کے دوران کنارے کی آلودگی کو کم کرنے کے لیے عام طور پر گہا کی دیواروں کے قریب تقریباً 1-2 ملی میٹر کا بفر فاصلہ لگایا جاتا ہے۔

⑤ سطحی جیومیٹری چڑھانے کے رویے کو متاثر کرتی ہے۔ فلیٹ علاقے زیادہ مستحکم لیزر ایکٹیویشن اور کوٹنگ کی مستقل مزاجی فراہم کرتے ہیں، جب کہ خمیدہ سطحیں کونیی نمائش کے فرق کی وجہ سے موٹائی اور چپکنے میں فرق متعارف کروا سکتی ہیں۔

⑥ لیزر سٹرکچرنگ کے بعد، پرزوں کو براہ راست الیکٹروپلاٹنگ میں منتقل کیا جاتا ہے تاکہ دھات کاری سے پہلے آکسیڈیشن اور سطح کی آلودگی کو کم کیا جا سکے۔

（2） چڑھانا اور کوٹنگ سے پہلے ایل ڈی ایس پروڈکٹ سٹوریج کے تقاضے

① لیزر سے چلنے والے پرزوں کو نمی کے کنٹرول والے حالات میں ذخیرہ کیا جانا چاہیے (عام طور پر 60% RH سے کم) اور جیسے ہی عمل کے بہاؤ کی اجازت دیتا ہے پلیٹنگ میں منتقل کر دیا جائے، تاکہ سطح کے آکسیڈیشن کے خطرے کو کم کیا جا سکے۔

② لیزر سے پروسیس شدہ سطحوں کے ساتھ براہ راست رابطے سے گریز کیا جاتا ہے، کیونکہ آلودگی بعد میں دھات کے جمع ہونے کے معیار کو متاثر کر سکتی ہے۔

③ وقف شدہ ٹرے یا فکسچر ہینڈلنگ اور نقل و حمل کے دوران پوزیشن کے استحکام کو برقرار رکھنے اور سطح کو پہنچنے والے نقصان یا مائیکرو سکریچنگ کو روکنے کے لیے استعمال کیے جاتے ہیں۔

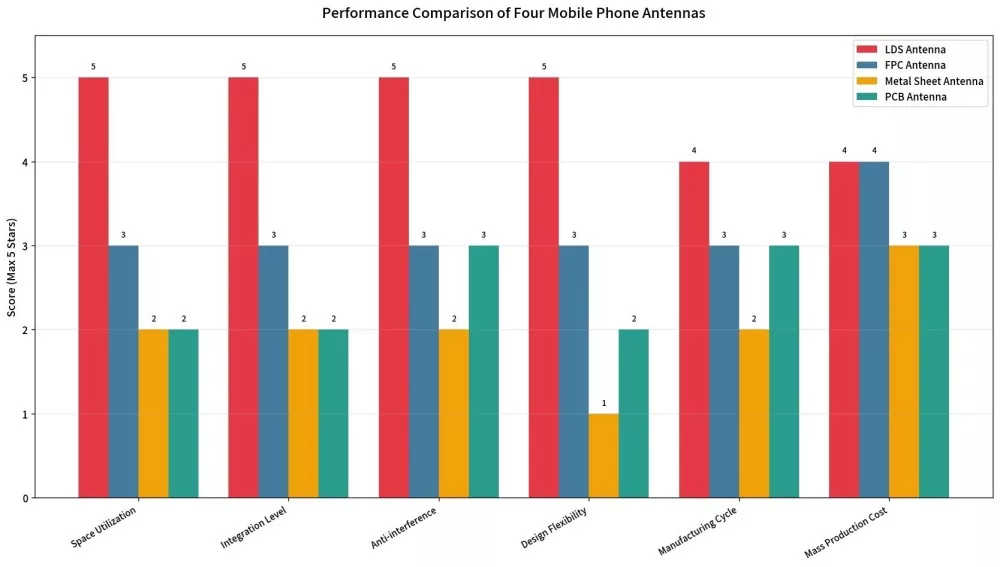

ساتھیوں کے ساتھ موازنہ کریں۔

کوالٹی کنٹرول کا عمل

1. آنے والے مواد کا معائنہ: پلاسٹک کے ذرات میں دھاتی اضافی مواد کی جانچ کرنا خاص طور پر ایل ڈی ایس کے لیے ڈیزائن کیا گیا ہے۔

2. انجکشن مولڈنگ کنٹرول: جہتی درستگی ±0.05 ملی میٹر

3. لیزر مارکنگ: سرکٹ کی سالمیت کے لیے AOI خودکار آپٹیکل معائنہ

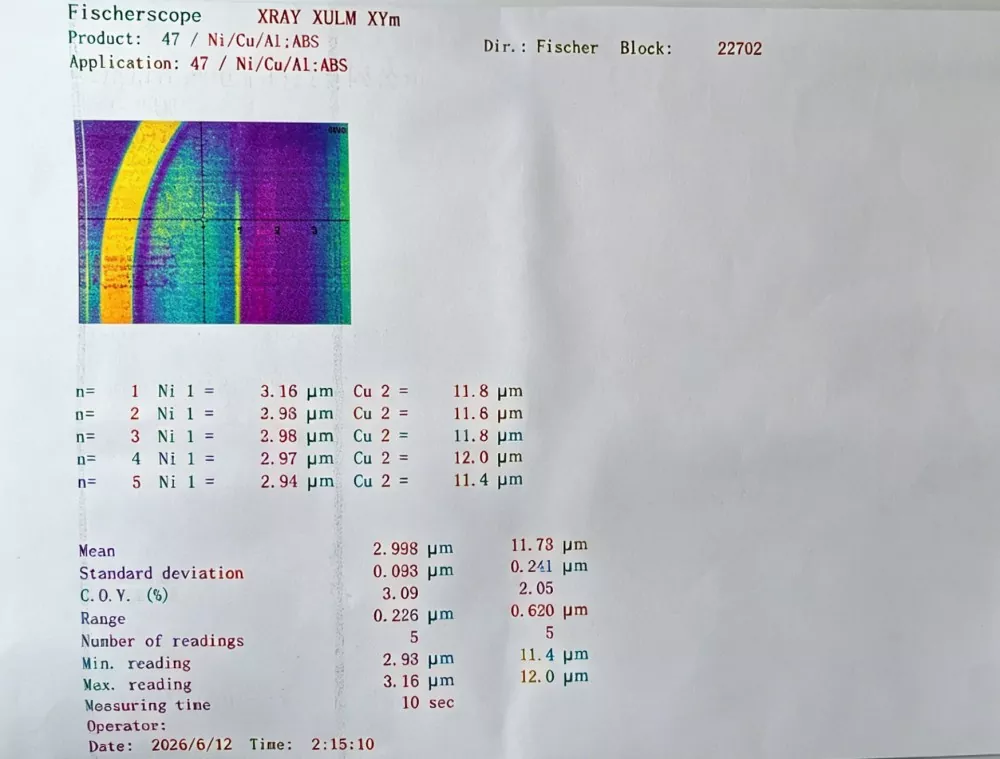

4. کیمیائی چڑھانا: کوٹنگ کی موٹائی کی یکسانیت کا معائنہ (تانبے کی تہہ ≥ 5 μm، نکل/سونے کی تہہ ≥ 0.1 μm)

5. RF ٹیسٹنگ: نیٹ ورک تجزیہ کار S11، VSWR، فائدہ، اور کارکردگی کا مکمل معائنہ کرتا ہے۔

6. وشوسنییتا کے نمونے لینے کا معائنہ: سو گرڈ آل انکلوسیو آسنجن ٹیسٹنگ

ایک قابل اعتماد سپلائر کے طور پر، ہماری مصنوعات کا ہر بیچ ایک ٹیسٹ رپورٹ کے ساتھ آتا ہے جس کا پتہ اسی خام مال کے بیچ سے لگایا جا سکتا ہے۔

LDS اینٹینا مصنوعات کا انتخاب کیسے کریں۔

1. تعدد بینڈ کی ضروریات دیکھیں

واضح طور پر بتائیں کہ ڈیوائس کو کن مواصلاتی فریکوئنسی بینڈز کو سپورٹ کرنے کی ضرورت ہے—2G/3G/4G/5G Sub-6GHz، Wi-Fi 2.4G/5G/6E، GPS/GNSS، بلوٹوتھ، NFC، اور دیگر۔ مختلف فریکوئنسی بینڈ مختلف اینٹینا روٹنگ ڈیزائن کے مطابق ہیں۔

2. تنصیب کی جگہ چیک کریں۔

- کیا ڈیوائس ہاؤسنگ میں LDS لے آؤٹ کی کافی جگہ ہے؟

- کیا اینٹینا کو 3D مڑے ہوئے سطح کے ساتھ روٹنگ کی پیروی کرنے کی ضرورت ہے؟ بالکل وہی جگہ ہے جہاں LDS بہترین ہے۔

3. سبسٹریٹ کا انتخاب چیک کریں۔

LDS انٹینا کے لیے سبسٹریٹ مواد LDS مخصوص فنکشنل پلاسٹک ہونا چاہیے۔ عام اختیارات میں PC، ABS، PC+ABS، اور LCP شامل ہیں۔ درجہ حرارت کی مزاحمت، ڈائی الیکٹرک مستقل اور مکینیکل طاقت کے لحاظ سے مختلف مواد کے اپنے فوائد اور نقصانات ہیں۔

4. لیڈ ٹائم اور کم از کم آرڈر کی مقدار کو چیک کریں۔

ایک کارخانہ دار کے طور پر، ہم پیش کرتے ہیں:

- نمونہ مرحلہ: 10 تیز پروٹو ٹائپنگ

- چھوٹا بیچ: 100-1,000 پی سیز، 2 ہفتے کی ترسیل

- بڑے پیمانے پر پیداوار: ماہانہ صلاحیت 100,000 یونٹس سے زیادہ ہے، ضمانت شدہ ترسیل کے اوقات کے ساتھ۔

اکثر پوچھے گئے سوالات

س: ایل ڈی ایس اینٹینا اور ایف پی سی اینٹینا میں کیا فرق ہے؟

A: ایک FPC اینٹینا ایک لچکدار سرکٹ محلول ہے جو ڈیوائس کے اندر نصب ہوتا ہے، جس کے لیے مخصوص پلانر جگہ کی ضرورت ہوتی ہے۔ ایکایل ڈی ایس اینٹیناڈیوائس ہاؤسنگ یا بریکٹ پر براہ راست لیزر ساختہ ہے، 3D سطحوں کے ساتھ بہتر موافقت اور بہتر جگہ کے استعمال کی اجازت دیتا ہے. یہ روایتی ایف پی سی حل کے مقابلے میں اعلی انضمام کی صلاحیت اور مضبوط اینٹی مداخلت کارکردگی بھی فراہم کرتا ہے۔

سوال: حسب ضرورت کے لیے کم از کم آرڈر کی مقدار کیا ہے؟

A: نمونے کے مرحلے کے دوران کم از کم آرڈر کی مقدار کی ضرورت نہیں ہے۔ ہم نمونے کی درخواستوں، 100 پی سیز سے شروع ہونے والے چھوٹے بیچ کی پیداوار، اور کسٹمر کی ضروریات پر مبنی بڑے حجم کے آرڈرز کی حمایت کرتے ہیں۔ براہ راست فیکٹری کے طور پر، ہم پراجیکٹ کے مختلف مراحل میں لچکدار پروڈکشن سپورٹ فراہم کرتے ہیں۔

س: حسب ضرورت کے لیے کونسی معلومات درکار ہیں؟

A: صارفین ڈیوائس کی 3D CAD ڈرائنگ (STEP یا IGS فارمیٹ)، ٹارگٹ فریکوئنسی بینڈ، PCB لے آؤٹ، اور کنیکٹر کی قسم فراہم کر سکتے ہیں۔ ہماری انجینئرنگ ٹیم روٹنگ ڈیزائن، سمولیشن آپٹیمائزیشن، اور پروٹوٹائپ کی تصدیق کو سنبھالے گی۔

سوال: کیا یہ ٹیکنالوجی 5G ملی میٹر ویو ایپلی کیشنز کو سپورٹ کر سکتی ہے؟

A: ہاں۔ یہ ٹیکنالوجی سب 6 گیگا ہرٹز اور ملی میٹر ویو فریکوئنسی بینڈز دونوں کے لیے اینٹینا ڈیزائن کو سپورٹ کرتی ہے۔ حتمی حل کو آلہ کی ساخت، دستیاب جگہ، اور مطلوبہ تعدد کی کارکردگی کے مطابق بہتر بنایا جائے گا۔

سوال: اینٹینا کی سروس کی زندگی کیا ہے؟

A: قابل اعتماد ٹیسٹ سے پتہ چلتا ہے کہ -40℃ سے +85℃ تک 100 تھرمل سائیکل اور 168 گھنٹے تک 85℃/85% RH پر اعلی درجہ حرارت/زیادہ نمی کی جانچ کے بعد، کارکردگی کا انحطاط 5% سے کم رہتا ہے جبکہ چپکنے والی حالت مستحکم رہتی ہے۔ ڈیزائن کردہ سروس کی زندگی 10 سال سے زیادہ ہو سکتی ہے۔

سوال: کیا آپ اینٹینا ٹیوننگ سپورٹ فراہم کر سکتے ہیں؟

A: ہاں۔ ہم مکمل ٹیوننگ سروسز فراہم کرتے ہیں، بشمول سمولیشن، پروٹو ٹائپنگ، اور سسٹم لیول آپٹیمائزیشن، مصنوعات کو سرٹیفیکیشن کی ضروریات جیسے CTA، CE، اور FCC کو پورا کرنے میں مدد فراہم کرتے ہیں۔
