سیکٹر اینٹینا

Shenzhen Qianmu Communication Technology Co., Ltd. چین میں ایک پیشہ ور چائنا سیکٹر اینٹینا بنانے والا ہے، جس کی اپنی پیداواری فیکٹری اور عالمی ون اسٹاپ سپلائر ہے۔ یہ آزادانہ طور پر 698-3800 MHZ کے پورے کمیونیکیشن فریکوئنسی بینڈ پر محیط ہائی گین ڈائریکشنل سیکٹر انٹینا کی مکمل رینج کی تحقیق، ترقی اور پیداوار کرتا ہے۔ آپریٹر بیس اسٹیشنز، پارک وائی فائی کوریج، کنسٹرکشن سائٹ وائرلیس برجز، فیکٹری ایریا انٹرنیٹ آف تھنگز ڈیٹا ٹرانسمیشن اور دیگر انجینئرنگ منظرناموں کے لیے ہم آہنگ۔ اس کے اپنے ریڈیو فریکوئنسی اینیکوک چیمبر اور خودکار اسمبلی لائن کے ساتھ، تمام اینٹینا کھڑے لہر، حاصل، اعلی اور کم درجہ حرارت، اور واٹر پروفنگ کے لیے فیکٹری میں ٹیسٹ کیے جاتے ہیں، اور سامان کے ساتھ ٹیسٹ رپورٹس کا مکمل سیٹ جاری کیا جا سکتا ہے۔ OEM/ODM بینڈ، بیم اینگل، انٹرفیس حسب ضرورت تعاون یافتہ ہے۔

یہ کیسے کام کرتا ہے۔

پورا ڈھانچہ دشاتمک بیم فوکس کرنے کے اصول کی پیروی کرتا ہے: ایلومینیم الائے ریفلیکٹر بیک پلیٹ، ایک سے زیادہ مائیکرو اسٹریپ آسکیلیٹر اری، سیل شدہ واٹر پروف اینٹینا کور، آر ایف فیڈ لائن، ایڈجسٹ ماؤنٹنگ بریکٹ۔

1. آسکیلیٹر سرنی مختلف فریکوئنسی بینڈز میں برقی مقناطیسی لہریں بھیجتی اور وصول کرتی ہے، اور دھات کی بیک پلیٹ بیکار ریورس سگنلز کی عکاسی کرتی ہے، سامنے سے پیچھے کے تناسب کو بڑھاتی ہے۔ اسی ماحول میں ماپا سامنے سے پیچھے کا تناسب ≥25dB ​​ہے، اور بے ترتیبی کی مداخلت 65% تک کم ہو گئی ہے۔

2. بیم اینگل جسمانی رکاوٹیں: 120° معیاری ماڈل توانائی کو صرف فارورڈ سیکٹر کے علاقے تک پہنچاتا ہے اور ملحقہ علاقوں میں سگنل نہیں لیتا ہے۔ گھنے شہری ایریا نیٹ ورکنگ میں ماپا گیا، ملحقہ سیلز کے نیٹ ورک تھرو پٹ میں 42 فیصد اضافہ ہوا؛

3. دوہری پولرائزیشن ±45° کراس آسکیلیٹر ڈیزائن، MIMO ملٹی پاتھ ٹرانسمیشن کے ساتھ مطابقت رکھتا ہے، اسی ٹرانسمیشن پاور پر ٹرمینل ڈیوائس کنکشن کی شرح میں 35 فیصد اضافہ ہوا ہے۔

4. ہاؤسنگ UV مزاحم UPVC مواد سے بنا ہے، جس میں دھات کی حفاظت کا کوئی نقصان نہیں ہے۔ -40 °C سے +85 °C کی حد میں RF کی کارکردگی کا اتار چڑھاو ≤0.3dBi ہے، اور طویل مدتی بیرونی استعمال کے لیے سگنل کی کشندگی کم سے کم ہے۔

کور سیلنگ پوائنٹس

1000 میش کمیونیکیشن سیکٹر انٹینا کی بلک خریداری بڑے آؤٹ ڈور نیٹ ورکنگ کے درد کے نکات کو دور کرنے میں مدد کرتی ہے، بشمول مداخلت، مختصر کوریج کا فاصلہ، بیرونی نقصان، اور اعلی انجینئرنگ تعمیراتی اخراجات۔ پانچ بنیادی فوائد مختلف مواصلاتی منصوبوں کے ساتھ مطابقت رکھتے ہیں:

1. اعلیٰ حاصل دشاتمک توجہ

8–18dBi حاصل کرنے کے اختیارات کے ساتھ، طویل فاصلے تک وسیع کوریج سیکٹر اینٹینا توسیعی کوریج فراہم کرتا ہے۔ عام ہمہ جہتی اینٹینا کے مقابلے میں، اسی ٹرانسمیشن پاور پر کوریج کا رداس 70% بڑھ جاتا ہے۔ پہاڑی علاقوں اور کھلے کارخانے والے علاقوں میں کسی گھنی تعیناتی کی ضرورت نہیں ہے، جس سے انجینئرنگ کے آلات کی سرمایہ کاری میں کمی آئے گی۔

2. بیم قابل کنٹرول اینٹی مداخلت

دستیاب 60°/90°/120° ملٹی بیم اینگلز کے ساتھ، انٹینا سگنل کوریج کے علاقوں کی درست تقسیم اور اعلی کثافت کے منظرناموں میں مستحکم نیٹ ورکنگ فراہم کرتا ہے۔ یہ اعلی کثافت والے انٹرنیٹ تک رسائی والے ماحول جیسے آفس کلسٹرز، رہائشی علاقوں اور کیمپس میں سگنل کراس مداخلت، وقفہ، اور منقطع ہونے سے گریز کرتا ہے۔

3. IP67 مکمل طور پر مہر بند بیرونی موسم مزاحم ڈھانچہ

اینٹینا مہر بند جوڑوں کے ساتھ ایک ٹکڑا انجیکشن مولڈ واٹر پروف کور کو اپناتا ہے، جو بارش کے طوفان، برف اور ساحلی نمک کے اسپرے کے سنکنرن کے خلاف مزاحم ہے۔ ہوا کی مزاحمت کی سطح 60m/s تک پہنچ جاتی ہے، 5 سال تک بغیر رساو یا عمر بڑھنے کی ناکامی کے بیرونی کھمبے کی تنصیب کی حمایت کرتی ہے۔

4. سایڈست یونیورسل بڑھتے ہوئے بریکٹ

اینٹینا سٹینلیس سٹیل کے قطب کو بڑھتے ہوئے بریکٹ سے لیس ہے، جو انجینئرنگ کی مضبوط موافقت فراہم کرتا ہے۔ یہ اوپر اور نیچے جھکاؤ کی ایڈجسٹمنٹ اور 360° افقی ٹھیک ایڈجسٹمنٹ کو سپورٹ کرتا ہے، جو مختلف بڑھتے ہوئے کیریئرز جیسے کمیونیکیشن ٹاورز، برقی کھمبے، عمارت کے اگلے حصے، اور اسٹیل ڈھانچے کے کارخانوں کے لیے موزوں ہے۔

5. ماخذ فیکٹری مکمل جہتی حسب ضرورت سروس

پیشہ ورانہ سیکٹر اینٹینا فیکٹری کے طور پر، یہ بینڈ ٹرمنگ، بیم اینگل کسٹمائزیشن، N/SMA/BNC/Fakra انٹرفیس کی تبدیلی، کیبل کی لمبائی کی تخصیص، کسٹمر لوگو سلک اسکرین پرنٹنگ، اور چھوٹے بیچوں کے لیے فوری نمونے کی جانچ کی حمایت کرتا ہے۔

تکنیکی وضاحتیں

درخواست کے منظرنامے۔

1. آپریٹر سیلولر بیس اسٹیشن کوریج

موبائل، یونی کام، اور ٹیلی کام بیس اسٹیشن ٹاورز بیچ کی تعیناتی کے لیے سیکٹر انٹینا استعمال کرتے ہیں۔ 120 ° بیم سیگمنٹیشن 360° سگنل ایریا کو تقسیم کرتا ہے تاکہ خلیے کی مداخلت کو کم کیا جا سکے۔ طویل مدتی بلک خریداریاں ملک بھر میں کاؤنٹی سطح کے مواصلاتی تبدیلی کے درجنوں منصوبوں کی حمایت کرتی ہیں۔

2. صنعتی پارکوں اور کارخانوں میں مکمل وائی فائی کوریج

بڑے مینوفیکچرنگ پلانٹس، لاجسٹکس پارکس، اور گودام کے علاقوں میں قطب کی تنصیب ورکشاپ کے آلات اور کھلی فضا میں اسٹوریج یارڈز کے لیے کمزور IoT سگنل کے مسائل کو حل کرتی ہے۔ متعدد اداروں نے پیمائش کی ہے کہ فیکٹری ایریاز میں ٹرمینل آن لائن ریٹ 62% سے بڑھ کر 98% ہو گیا ہے۔

3. کیمپسز، کمیونٹیز اور سینک ایریاز میں پبلک وائرلیس نیٹ ورکس

رہائشی چھتوں اور قدرتی مقامات کے بلند ترین مقامات پر تعینات، اینٹینا گھرانوں اور سیاحوں کے لیے وسیع کوریج فراہم کرتے ہیں، بڑی تعداد میں چھوٹے ہمہ جہتی APs کی جگہ لے لیتے ہیں اور بعد میں آپریشن اور دیکھ بھال کے اخراجات کو 50% تک کم کرتے ہیں۔

4. کانوں اور تعمیراتی مقامات کے لیے وائرلیس مانیٹرنگ پل

پہاڑی تعمیراتی مقامات اور کھلی پٹی بارودی سرنگوں سے ریموٹ ویڈیو ٹرانسمیشن کو دشاتمک اعلیٰ کارکردگی کی مدد حاصل ہے۔ سگنل روشنی کی رکاوٹوں کو گھس سکتا ہے، سرنگ کے داخلی راستوں اور ڈھلوانوں پر مستحکم اور بلا تعطل نگرانی کے سگنل فراہم کرتا ہے۔

5. شہری، دیہی اور پہاڑی علاقوں میں سگنل بلائنڈ اسپاٹ پروجیکٹس

اینٹینا دور دراز کے دیہاتوں، قصبوں اور پہاڑی سڑکوں میں 4G سگنلز کو بڑھاتا ہے۔ جب ریپیٹر اسٹیشنوں کے ساتھ استعمال کیا جاتا ہے، تو یہ مسائل کو حل کرنے میں مدد کرتا ہے جیسے کہ نیٹ ورک تک رسائی کے بغیر موبائل فون اور سواری سے چلنے والی گاڑیوں کے لیے پوزیشننگ کا نقصان۔

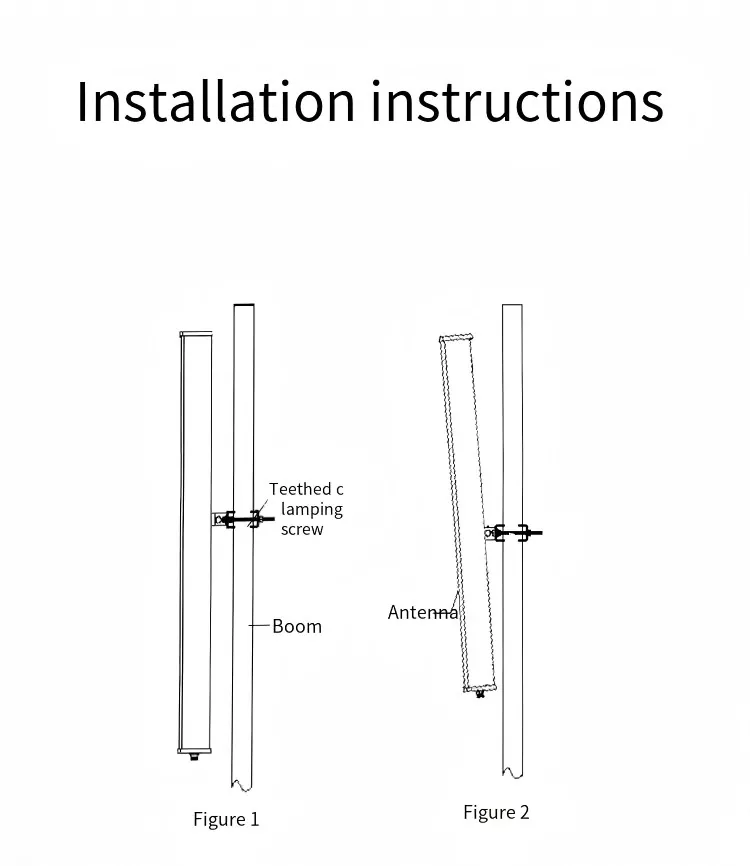

معیاری انسٹالیشن گائیڈ

1. پول ماؤنٹنگ بریکٹ: مماثل سٹینلیس سٹیل کلیمپ بریکٹ کو کمیونیکیشن پول/پائپ پر لاک کریں، اوپر اور نیچے ایڈجسٹمنٹ کے لیے جگہ چھوڑ دیں۔

2. سیکٹر اینٹینا باڈی کو لگانا: اینٹینا بیک بکس کو بریکٹ سلاٹ میں داخل کریں اور شروع میں فکسنگ بولٹس کو سخت کریں۔

3. بیم اینگل کیلیبریشن: کوریج ایریا اورینٹیشن کے مطابق ٹارگٹ ایریا کے ساتھ سیدھ میں لانے کے لیے اینٹینا کو افقی طور پر گھمائیں، اور اونچی اور کم کوریج سے ملنے کے لیے نیچے والے زاویہ کو عمودی طور پر ایڈجسٹ کریں۔

4. Rf کیبل ڈاکنگ: N-type کنیکٹر کو بیس اسٹیشن/AP ڈیوائس انٹرفیس کے ساتھ سیدھ میں رکھیں اور اسے سخت کریں۔ سگ ماہی کے لیے کنیکٹر کو واٹر پروف ٹیپ سے لپیٹیں۔

5. مجموعی طور پر کمک اور دوبارہ معائنہ: تمام بولٹس کو دوبارہ سخت کریں، چیک کریں کہ اینٹینا ڈھیلا تو نہیں ہے اور کیبل نہیں کھینچی گئی ہے، اور بیرونی تعیناتی کو مکمل کریں۔

FAQ اکثر پوچھے گئے سوالات

Q1: کیا طویل عرصے تک باہر استعمال کرنے پر سیکٹر اینٹینا گیلا یا خراب ہو جائے گا؟

A1: نہیں، پورا یونٹ IP67 ون پیس سیلنگ ڈھانچہ اپناتا ہے۔ اینٹینا کور سیون واٹر پروف گلو سے بند ہیں، اور آر ایف کنیکٹر واٹر پروف ٹیپ سے لیس ہیں۔ اس نے فیکٹری چھوڑنے سے پہلے مسلسل اسپرے کے واٹر پروف ٹیسٹ پاس کیے ہیں اور شدید بارش یا ہائی پریشر کی صفائی کے دوران لیک نہیں ہوگی۔ یہ سال بھر بیرونی تعیناتی کے لیے موزوں ہے۔

Q2: کیا انٹینا کے فریکوئنسی بینڈ، بیم اینگل اور لوگو کو اپنی مرضی کے مطابق بنایا جا سکتا ہے؟

A2: ہاں۔ ماخذ فیکٹری کے طور پر، ہم مخصوص ضروریات کے مطابق بینڈ ٹرمنگ، بیم اینگل ایڈجسٹمنٹ، کیبل کی لمبائی، انٹرفیس کی قسم، اور کسٹمر برانڈ لوگو سلک اسکرین پرنٹنگ کو مخصوص ضروریات کے مطابق، ذاتی انجینئرنگ اور غیر ملکی تجارت کی OEM ضروریات کو پورا کرنے کی حمایت کرتے ہیں۔

Q3: کیا اینٹینا حاصل کرنے کی کوئی غلط مارکنگ ہے، اور کیا ٹیسٹ رپورٹ فراہم کی جا سکتی ہے؟

A3: نہیں، غلط لیبلنگ سے بچنے کے لیے تمام پیرامیٹرز کو پیشہ ورانہ RF anechoic چیمبر میں ناپا جاتا ہے۔ متعلقہ اینٹینا کے لیے ٹیسٹ کی مکمل رپورٹیں ہر بیچ شپمنٹ کے ساتھ فراہم کی جا سکتی ہیں، اور ڈیٹا کی تصدیق اور سراغ لگایا جا سکتا ہے۔

Q4: سیکٹر انٹینا کے سیٹ میں کون سی لوازمات شامل ہیں؟

A4: معیاری کنفیگریشن میں اینٹینا یونٹ، سٹینلیس سٹیل کے پول ماؤنٹنگ بریکٹ، اور فکسنگ بولٹس شامل ہیں۔ آر ایف کیبلز اور اڈاپٹر کو ضروریات کے مطابق منتخب کیا جا سکتا ہے۔ براہ کرم ہمیں اس سامان کے بارے میں بتائیں جو آپ آرڈر دیتے وقت استعمال کر رہے ہیں، اور لوازمات پوری طرح سے تیار ہوں گے۔

Q5: بیرون ملک آرڈر کے لئے کم از کم آرڈر کی مقدار کیا ہے؟

A5: باقاعدہ اسٹاک معیاری ماڈلز کے لیے، کم از کم آرڈر کی مقدار 50 ٹکڑے ہے۔ OEM اپنی مرضی کے مطابق ماڈلز کے لیے، کم از کم آرڈر کی مقدار 100 ٹکڑے ہے۔ کارکردگی کی جانچ کے لیے نمونے الگ سے فراہم کیے جا سکتے ہیں۔
