اسپاٹ لائٹ اینٹینا

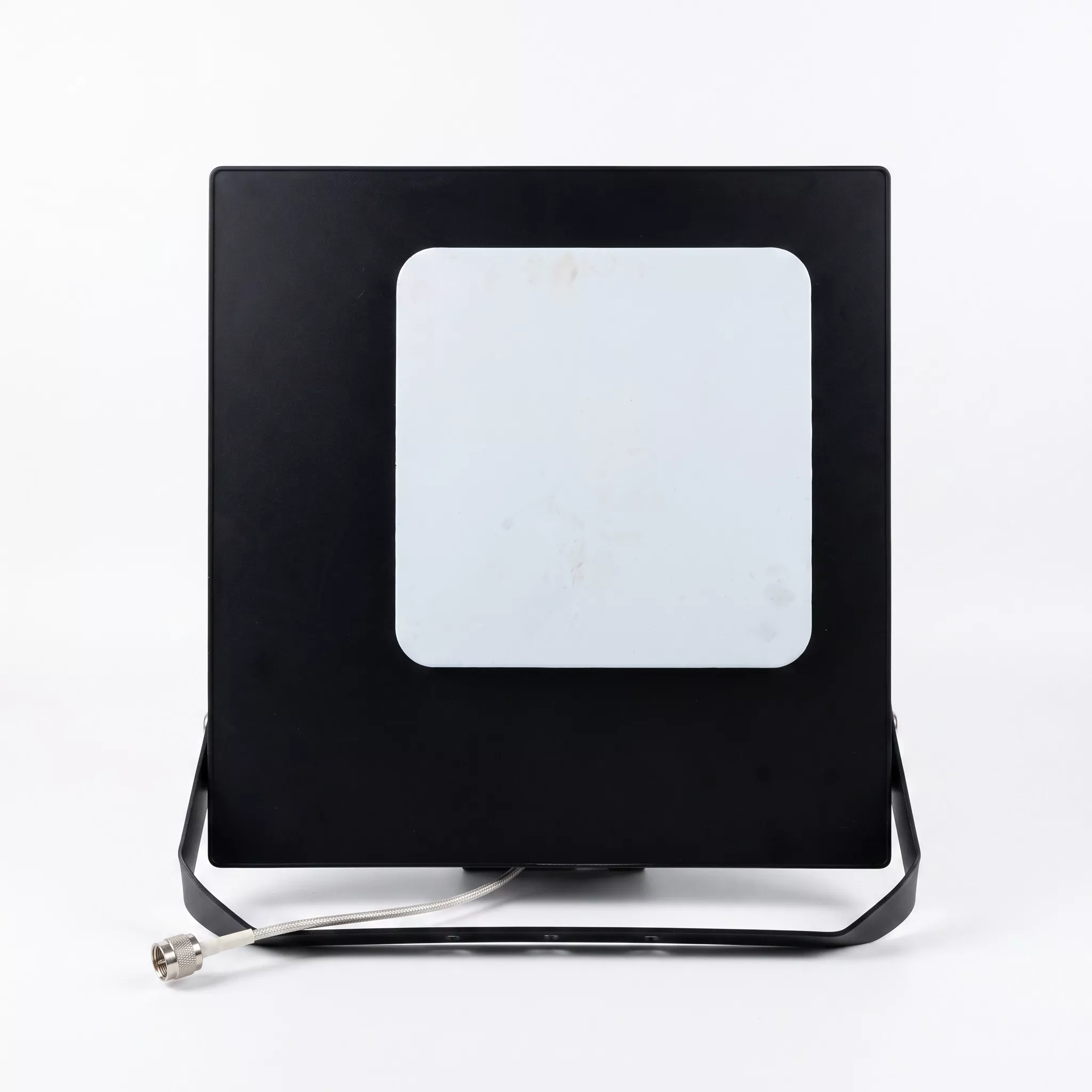

اسپاٹ لائٹ اینٹینا، جسے آرائشی اسپاٹ لائٹ قسم یا کیموفلاجڈ فلڈ لائٹ بیس اسٹیشن اینٹینا بھی کہا جاتا ہے، ایک بیرونی سمتی بیرونی مواصلاتی اینٹینا ہے۔ اس کی رہائش گاہ بیرونی روشنی کے اسپاٹ لائٹس کے ڈیزائن کو درست طریقے سے نقل کرتی ہے، جس سے لیمپ باڈی کے اندر 4G/5G RF ریڈی ایشن یونٹس کو یکجا کیا جاتا ہے تاکہ سگنل ٹرانسمیشن اور استقبالیہ کو شہری زمین کی تزئین کی بہتری کے ساتھ ملایا جا سکے۔ یہ اضافی سگنل ٹاورز کی ضرورت کو ختم کرتا ہے اور اسے چھتوں، عمارت کے اگلے حصے، یا پلیٹ فارمز پر نصب کیا جا سکتا ہے، بنیادی طور پر عام مسائل جیسے کہ بصری رکاوٹ اور روایتی اینٹینا سے منسلک تعمیراتی رسائی پر جائیداد کی پابندیوں کو حل کیا جا سکتا ہے۔ Qianmu کمیونیکیشنز کا یہ اینٹینا ایک وسیع بینڈ ڈوئل پولرائزڈ ڈائریکشنل بیس اسٹیشن اینٹینا ہے، جو ایک بنیادی RF جزو کے طور پر کام کرتا ہے جو خاص طور پر انڈور آؤٹ ڈور تعاونی گہری کوریج پروجیکٹس کے لیے ڈیزائن کیا گیا ہے۔ مارکیٹ میں دستیاب سادہ تقلید کے برعکس، ہمارا اینٹینا اپنے گہا کے ڈھانچے میں برقی مقناطیسی تنہائی کو بہتر بناتا ہے، اس بات کو یقینی بناتا ہے کہ لیمپ ہاؤسنگ RF تابکاری میں رکاوٹ نہیں بنتی ہے۔ یہ بہترین کیموفلاج جمالیات اور اعلیٰ RF کارکردگی دونوں فراہم کرتا ہے، جو اسے دنیا بھر میں مواصلاتی انفراسٹرکچر اپ گریڈ کے منصوبوں کے لیے موزوں بناتا ہے۔

کام کرنے کا اصول

1. سگنل کی ترسیل اور استقبال کے بنیادی اصول

پورا اسپاٹ لائٹ اینٹینا چار بنیادی اجزاء پر مشتمل ہے: RF ریڈی ایشن یونٹ، دھاتی عکاس بیک پینل، واٹر پروف کیموفلاج ہاؤسنگ، اور دوہری این قسم کے کنیکٹر۔

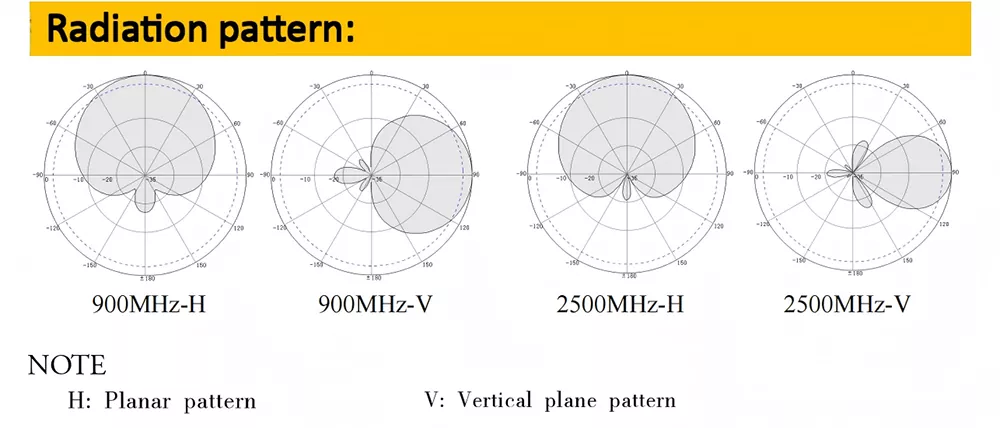

①سگنل ٹرانسمیشن: RRU ڈیوائس ریڈیو فریکوئنسی برقی سگنلز کو آؤٹ پٹ کرتا ہے، جو دو N-K کنیکٹرز کے ذریعے اینٹینا کے اندرونی ایلومینیم ریڈیٹنگ عناصر میں منتقل ہوتے ہیں۔ یہ سگنلز 698-3600 میگاہرٹز رینج میں گونجنے والی گہاوں کے ذریعے برقی مقناطیسی لہروں میں تبدیل ہوتے ہیں اور پھر 65° افقی سمتی شہتیر کے ذریعے باہر کی طرف نکلتے ہیں، جو ہدف کی عمارت کی منزلوں کو ٹھیک ٹھیک ڈھانپتے ہیں۔

②سگنل کا استقبال: عمارت کے اندر موبائل فونز اور IoT آلات سے خارج ہونے والی برقی مقناطیسی لہروں کو اینٹینا کے ذریعے ہمہ جہتی طور پر پکڑا جاتا ہے۔ ریفلیکٹر مداخلت کے سگنلز کو اکٹھا اور فلٹر کرتا ہے، برقی مقناطیسی لہروں کو برقی سگنلز میں تبدیل کرتا ہے جو واپس بیس اسٹیشن کے سامان میں منتقل ہوتے ہیں، اس طرح دو طرفہ مواصلات کو مکمل کرتے ہیں۔

2. سگنل کی عدم توجہ کے لیے آپٹمائزڈ کور کے ساتھ کیموفلاج شیل

زیادہ تر کم لاگت والے اینٹینا معیاری پلاسٹک ہاؤسنگ استعمال کرتے ہیں، جس کے نتیجے میں RF کا نقصان 15% سے زیادہ ہوتا ہے، جس سے سیل کے کناروں پر کمزور سگنلز اور نیٹ ورک کی رفتار سست ہوتی ہے۔ Qianmu کمیونیکیشنز فیکٹری نے آزادانہ طور پر ایک ترمیم شدہ UABS شفاف لہر ہاؤسنگ تیار کیا ہے، جس میں لیبارٹری کی پیمائشیں RF کے نقصان کو صرف 6.2% تک کم دکھاتی ہیں۔ تہہ دار ایلومینیم ریڈی ایشن سرنی کے ساتھ مل کر، یہ روایتی ہاؤسنگز میں دھاتی بریکٹ کی وجہ سے ہونے والے شیلڈنگ اثر سے بچتا ہے، انہی حالات میں ڈاؤن لنک نیٹ ورک کی رفتار میں 30 فیصد اضافہ حاصل کرتا ہے۔ ویکٹر نیٹ ورک تجزیہ کاروں سے خام پیمائش کا ڈیٹا درخواست پر دستیاب ہے۔

تکنیکی وضاحتیں

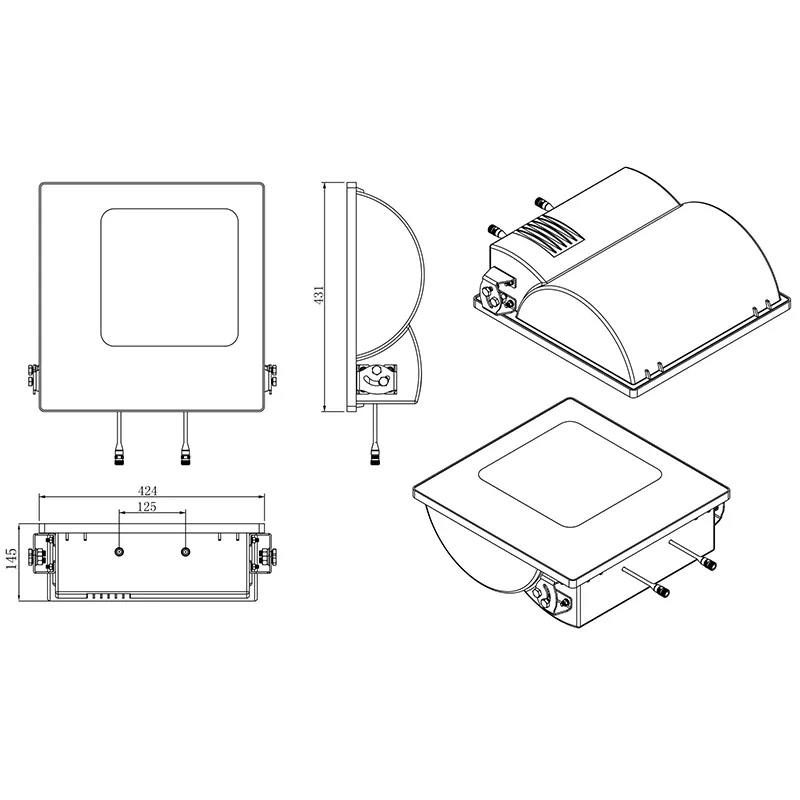

مکینیکل ساختی پیرامیٹرز

خریداری اور انتخاب گائیڈ

1. فریکوئنسی بینڈ کوریج کی تصدیق کو ترجیح دیں۔ چین کے مرکزی دھارے کے 5G 3.5GHz بینڈ کے لیے، 1710-3600MHz کو سپورٹ کرنے والے وائیڈ بینڈ اسپاٹ لائٹ اینٹینا کا انتخاب کرنا ضروری ہے۔ زیادہ سے زیادہ 2700MHz والے پرانے اینٹینا موجودہ 5G نیٹ ورکس کو سپورٹ نہیں کر سکتے اور بعد میں مکمل تبدیلی کی ضرورت ہوگی، جس سے پروجیکٹ کی لاگت میں نمایاں اضافہ ہوگا۔

2. حقیقی RF پیرامیٹرز کی تصدیق کریں اور گمراہ کن وضاحتیں مسترد کریں۔ خریدنے سے پہلے، سپلائی کرنے والوں کو ایک ہی ماڈل کے لیے ناپے ہوئے ویکٹر نیٹ ورک تجزیہ کار کروز فراہم کرنے کی ضرورت ہے، تین اہم اشاریوں کی تصدیق پر توجہ مرکوز کرتے ہوئے: فائدہ، VSWR، اور سامنے سے پیچھے کا تناسب۔ مارکیٹ میں کم قیمت پروڈکٹس اکثر منافع کو بڑھاوا دیتے ہیں، جس کے نتیجے میں کوریج کا اصل فاصلہ 40% سے زیادہ کم ہو جاتا ہے۔

3. بیرونی تحفظ اور مواد پر زور: بار بار بارش اور طوفان کے ساتھ ساحلی علاقوں میں، موسم کے خلاف مزاحمت کرنے والے UABS انکلوژرز کے ساتھ مل کر ڈائی کاسٹ ایلومینیم وائبریٹرز کا استعمال کرنا چاہیے۔ باریک لوہے کی چادر وائبریٹرز اور پلاسٹک کے عام انکلوژرز 1-2 سال کے بعد سنکنرن اور پانی کے داخل ہونے کا شکار ہوں گے، جس کے نتیجے میں وقت کے ساتھ دیکھ بھال کے بہت زیادہ اخراجات ہوں گے۔

4. اندرون ملک R&D اور پیداواری صلاحیتوں والے مینوفیکچررز کو منتخب کریں۔ بیچوانوں کے پاس تحقیق اور ترقی، کوالٹی کنٹرول کی کمی ہے، اور وہ حسب ضرورت، ٹیسٹ رپورٹس، یا فروخت کے بعد تکنیکی مدد فراہم نہیں کر سکتے۔ اصل مینوفیکچررز کے ساتھ براہ راست جڑنے سے معاون مواد، حسب ضرورت پیرامیٹرز، تیز فروخت کے بعد سروس، اور بڑے حجم کے آرڈرز کے لیے مستحکم ڈیلیوری کی ہم وقت ساز فراہمی ممکن ہو جاتی ہے۔

اکثر پوچھے گئے سوالات

Q1: یہ اسپاٹ لائٹ اینٹینا کس کمیونیکیشن فریکوئنسی بینڈ کو مکمل طور پر کور کرتا ہے؟ کیا یہ 5G کو سپورٹ کرتا ہے؟

A: اینٹینا فریکوئنسی بینڈ 698-960 MHz اور 1710-3600 MHz پر کام کرتا ہے، جو 2G GSM، 3G UMTS، اور 4G LTE کے تمام بینڈز کے ساتھ مکمل طور پر ہم آہنگ ہے۔ یہ مرکزی دھارے کے گھریلو 5G NR بینڈز N41/N78 کے ساتھ ساتھ بیرون ملک ممالک میں بڑے 5G بینڈز کی حمایت کرتا ہے۔ ایک ہی تعیناتی مرحلہ وار اینٹینا کی تبدیلی کی ضرورت کے بغیر باہمی تعاون کے ساتھ 4G+5G کوریج کو قابل بناتی ہے۔

Q2: کیا یہ OEM/ODM حسب ضرورت کی حمایت کرتا ہے؟ کون سے پیرامیٹرز میں ترمیم کی جا سکتی ہے؟

A: ماخذ پر ایک فیکٹری کے طور پر، ہم مکمل جہتی حسب ضرورت خدمات پیش کرتے ہیں: ایڈجسٹ ایبل اینٹینا گین، بیم کی چوڑائی، کنیکٹر کی قسم (N/4.3-10)، ہاؤسنگ کلر، اور باڈی سلک اسکرین لوگو۔ خصوصی تنگ بینڈ اوورسیز پروجیکٹس کے لیے، ہماری R&D ٹیم RF oscillator کو دوبارہ ٹیون کر سکتی ہے۔

Q3: کیا کمپنی سائٹ پر فیکٹری آڈٹ کی حمایت کرتی ہے؟ کیا یہ اہلیت کے دستاویزات فراہم کر سکتا ہے؟

A: Shenzhen Qianmu Communication Technology Co., Ltd. زائرین کو ایک دن پہلے پیشگی ملاقات کے ذریعے فیکٹری ٹورز کی پیشکش کرتا ہے، جس سے مینوفیکچرنگ کی سہولت، پروڈکشن لائنز، اور RF لیبارٹری تک رسائی حاصل ہوتی ہے۔ مکمل ISO، CE، FCC، اور RoHS سرٹیفیکیشنز، تھرڈ پارٹی ٹیسٹ رپورٹس کے ساتھ، الیکٹرانک فارمیٹ میں مفت دستیاب ہیں۔ سرکاری مہروں کے ساتھ اصل پرنٹ شدہ کاپیاں بولی کے مقاصد کے لیے فراہم کی جا سکتی ہیں۔
