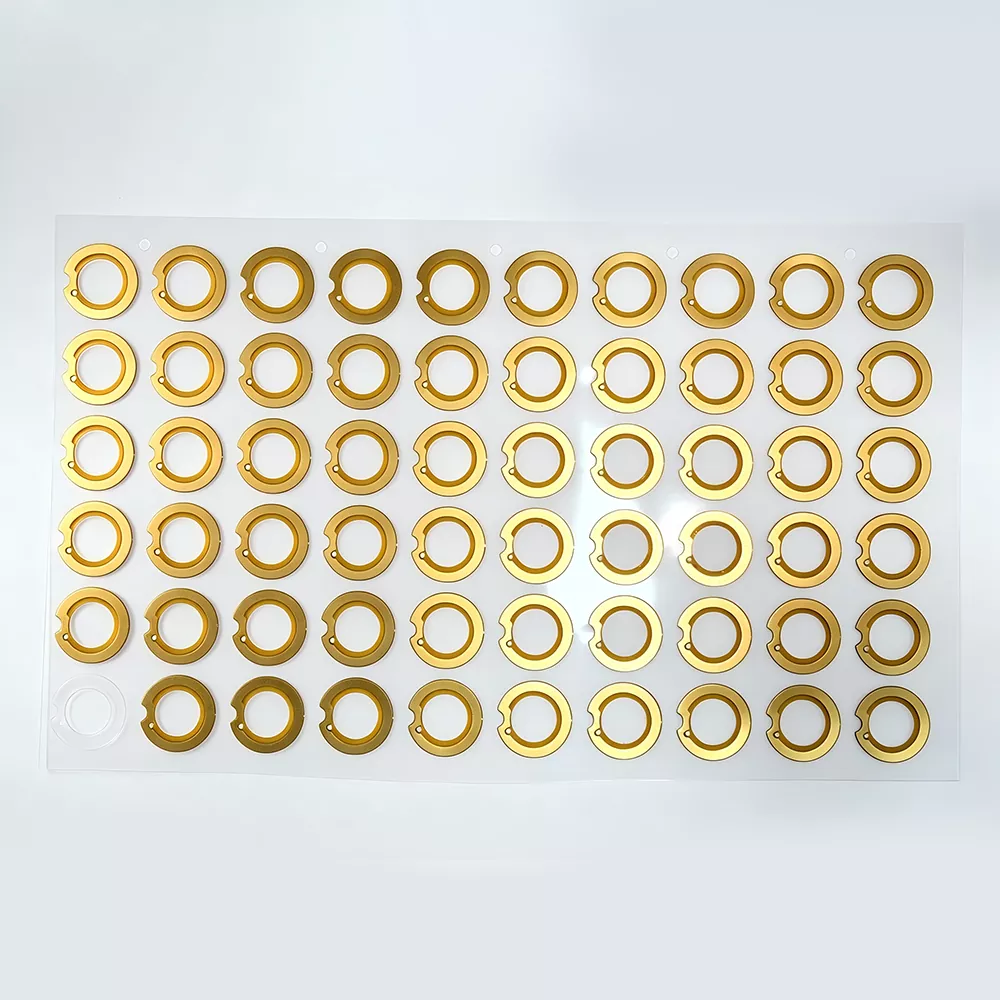

لچکدار ہیڈ فون اینٹینا چھوٹے RF ٹرانسیور اجزاء ہیں جو PI/LCP لچکدار سبسٹریٹس کو بیس کے طور پر استعمال کرتے ہیں، کنڈکٹیو ریڈیٹنگ پیٹرن کے ساتھ اینچنگ کے ذریعے تشکیل پاتے ہیں۔ وہ خاص طور پر TWS بلوٹوتھ ایئربڈز، اوور ایئر وائرلیس ایئرفونز، اور کمپیکٹ اندرونی گہاوں کے ساتھ ہڈیوں سے چلنے والے ہیڈ فونز کے لیے ڈیزائن کیے گئے ہیں۔ سخت پی سی بی یا اسپرنگ انٹینا کے برعکس، لچکدار ہیڈ فون اینٹینا بہترین موڑنے کی صلاحیت اور انتہائی پتلی پروفائلز پیش کرتے ہیں، جو انہیں ائرفون ہاؤسنگز، بیٹری سائیڈز، اور فاسد شکل والے کان کے تنوں کی اندرونی دیواروں کے مطابق بنانے کے قابل بناتے ہیں۔ یہ مؤثر طریقے سے چیلنجوں کو حل کرتا ہے جیسے کہ گہا کی محدود جگہ اور دھاتی ڈھانچے کی وجہ سے سگنل کی رکاوٹ۔

Shenzhen Qianmu Communication Technology Co., Ltd.، بطور شینزین پر مبنی اینٹینا بنانے والی کمپنی، ہیڈ فون اینٹینا ڈیزائن سلوشنز کو مسلسل بہتر بنانے کے لیے اپنی اندرون خانہ RF لیبارٹری پر انحصار کرتی ہے اور متعدد ہیڈ فون برانڈز کے لیے ایک قابل اعتماد سپلائر کے طور پر کام کرتی ہے۔

کام کرنے کا اصول

وہ بنیادی طور پر چھوٹے پلانر آر ایف تابکاری کے اجزاء ہیں۔ وائرلیس آڈیو ماڈیول سے ہائی فریکوئنسی برقی سگنلز انٹینا کے ریڈی ایٹنگ سرکٹ میں منتقل ہوتے ہیں، جو انہیں برقی مقناطیسی انڈکشن کے ذریعے برقی مقناطیسی لہروں میں تبدیل کرتے ہیں۔ اس کے ساتھ ہی، اینٹینا بیرونی بلوٹوتھ برقی مقناطیسی لہروں کو پکڑتا ہے اور انہیں مرکزی کنٹرول چپ تک منتقل کرنے کے لیے دوبارہ برقی سگنلز میں تبدیل کرتا ہے، جس سے اسمارٹ فونز اور ایئر فونز کے درمیان دو طرفہ آڈیو ڈیٹا کی منتقلی ممکن ہوتی ہے۔ ائرفون کے استعمال کے منظرناموں میں کارکردگی کو بہتر بنانے کے لیے، ہم نے اینٹینا کے فیڈ پوائنٹ اور گراؤنڈنگ میچنگ ڈیزائن کو بہتر کیا ہے تاکہ انسانی سر کی وجہ سے سگنل جذب ہونے والے نقصان کو کم کیا جا سکے۔ حقیقی دنیا کا ٹیسٹ کیس: اسی TWS ایئربڈز کے لیے، معیاری اسپرنگ اینٹینا کو ہمارے Qianmu Flexible Headphone Antenna سے تبدیل کرنے سے ایک دیوار کے ذریعے کنکشن کا مستحکم فاصلہ 3.2m سے 6.1m تک بڑھ گیا، جس سے رابطہ منقطع ہونے کا امکان 72% کم ہو گیا (حقیقی انسانی لباس کے ساتھ دستیاب ٹیسٹ کی رپورٹ کے ساتھ اینیکوک چیمبر میں جمع کیا گیا ٹیسٹ ڈیٹا)۔

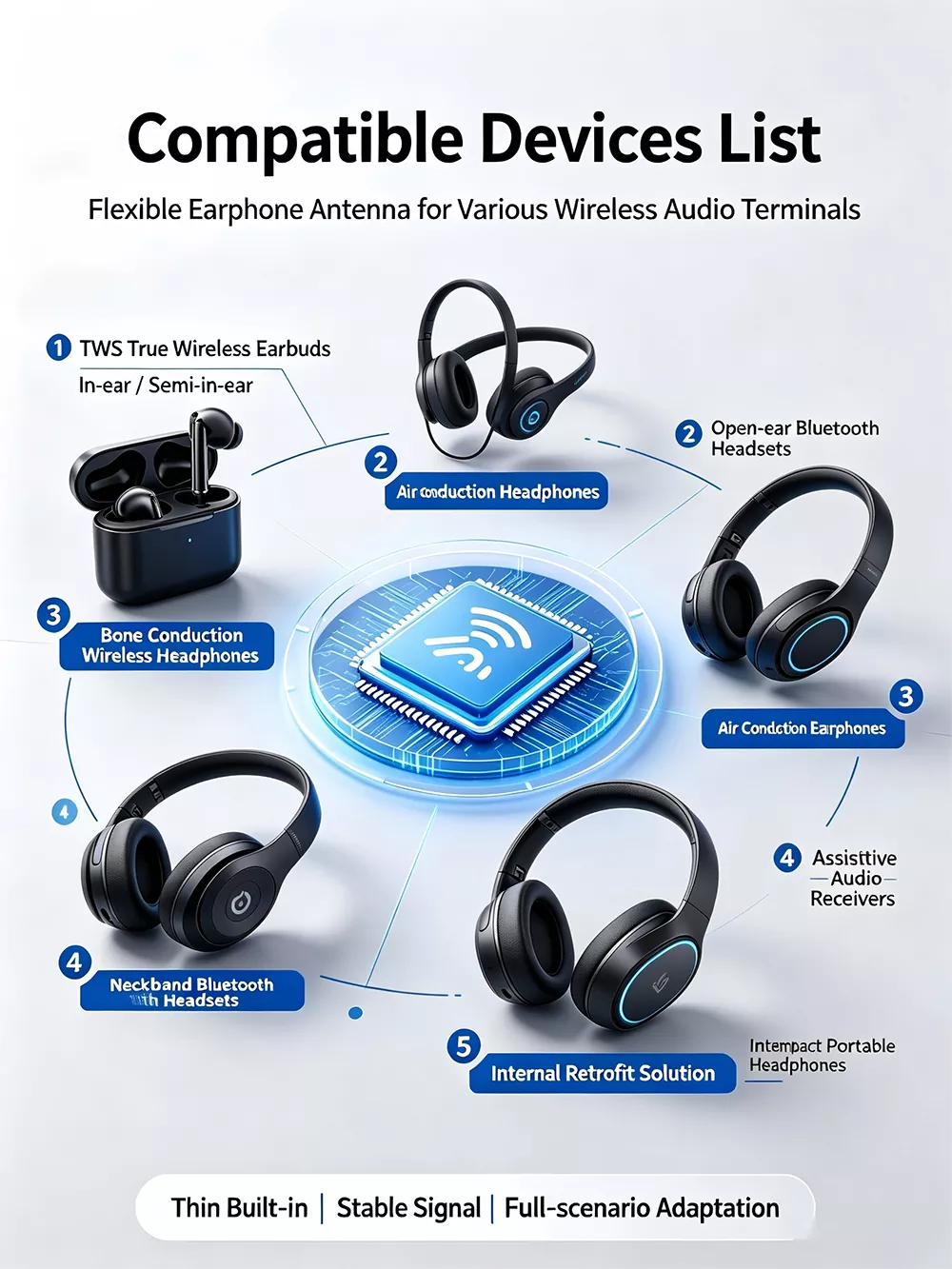

ہم آہنگ آلات کی فہرست

یہ لچکدار ہیڈ فون اینٹینا مختلف وائرلیس آڈیو ٹرمینلز کے ساتھ وسیع پیمانے پر مطابقت رکھتا ہے۔

1. TWS True Wireless Bluetooth Earbuds (ان کان، نیم کان میں)

2. اوپن بیک کان لٹکا ہوا بلوٹوتھ ہیڈ فون، ایئر کنڈکشن ہیڈ فون

3. بون کنڈکشن وائرلیس ائرفون، نیک بینڈ بلوٹوتھ ہیڈ فون

4. معاون آڈیو وصول کرنے والے ہیڈ فون، وائرلیس ہیئرنگ ایڈ طرز کے ہیڈ فون

5. بلٹ ان موڈیفیکیشن سلوشن کے ساتھ کمپیکٹ ہیڈسیٹ پورٹ ایبل وائرلیس ائرفون

کلیدی سیلنگ پوائنٹس

1. انتہائی پتلی اور لچکدار، ایئربڈز کے انتہائی اسٹیکنگ کو فٹ کرنے کے لیے ڈیزائن کیا گیا ہے

0.12–0.3 ملی میٹر کی موٹائی میں دستیاب ہے، کم از کم موڑنے والے رداس ≤1.5 ملی میٹر کے ساتھ، یہ تانبے کے کریکنگ یا ڈیلامینیشن کے بغیر دسیوں ہزار فلیکس سائیکلوں کو سپورٹ کرتا ہے۔ اسے ائرفون کے تنوں، بیٹری کے اطراف، یا ہاؤسنگز کی خمیدہ اندرونی دیواروں پر لگایا جا سکتا ہے، فلیٹ پی سی بی ایریاز کی ضرورت کو ختم کر کے اور سٹرکچرل انجینئرز کو ایئر فون کا سائز کم کرنے میں مدد ملتی ہے۔

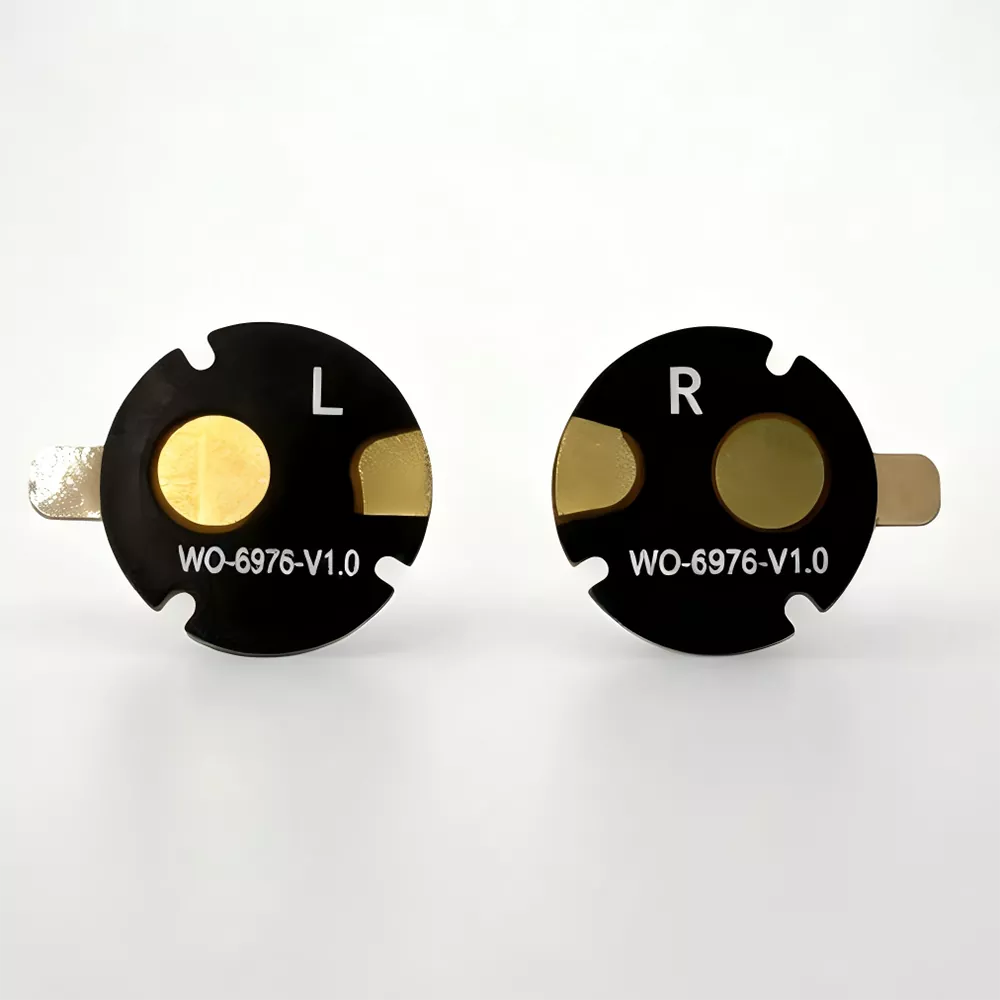

اصل تصویر: حقیقی وقت میں اینٹینا ملٹی اینگل موڑنے والا ٹیسٹ

2. مستحکم RF کارکردگی منقطع اور وقفے کو کم کرتی ہے۔

Qianmu Communications RF ٹیم نے مقررہ وقت سے پہلے ہی مائبادا میچنگ سمولیشن مکمل کر لیا، ایک ہیڈ فون اینٹینا VSWR ≤1.8 اور ہائی سگنل ریڈی ایشن کی کارکردگی کو حاصل کیا۔ یہ پہننے کے دوران سر کی رکاوٹ کی وجہ سے سگنل کی کشیدگی کو مؤثر طریقے سے کم کرتا ہے، دوڑنے اور آنے جانے کے منظرناموں میں آڈیو ہنگامہ آرائی کو کم کرتا ہے۔

3. آسان خودکار اسمبلی کے لیے اعلی درجہ حرارت چپکنے والی پشت پناہی سے لیس

اینٹینا کے پچھلے حصے میں اعلی درجہ حرارت کے خلاف مزاحم دو طرفہ چپکنے والی خصوصیات ہیں، جو صرف حفاظتی فلم کو چھیل کر فوری اور محفوظ منسلک ہونے کی اجازت دیتی ہیں—کسی کلپس یا پیچ کی ضرورت نہیں ہے۔ یہ ڈیزائن فیکٹری پروڈکشن لائنوں پر تیز اسمبلی کے لیے مثالی ہے، تنصیب کے دوران مزدوری کے وقت کو کم کرتا ہے۔

4. اعلی حسب ضرورت (فیکٹری براہ راست سپلائی کا فائدہ)

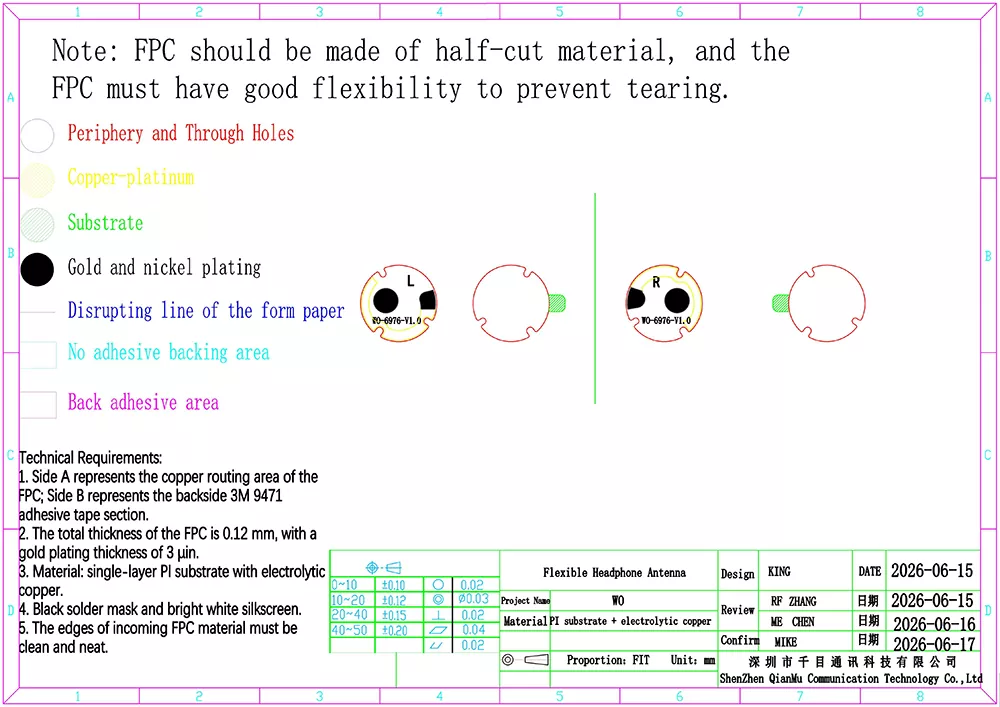

چائنا ہیڈ فون اینٹینا بنانے والے کے طور پر، ہم 外形轮廓 (外形)، فریکوئنسی بینڈ ٹیوننگ (بنیادی طور پر 2.4GHz بلوٹوتھ، قابل توسیع)، سیسہ کی لمبائی، ٹرمینل کی قسم (U.FL، ٹن کیے ہوئے رابطے)، اور سبسٹریٹ میٹریل (PI برائے اکانومی گریڈ / LCP) کی تخصیص کی حمایت کرتے ہیں۔ ہم چھوٹے بیچوں کے لیے نمونے کی پیداوار اور بڑے حجم کے آرڈرز کے لیے قابل اعتماد ڈیلیوری ٹائم لائن پیش کرتے ہیں۔

5. سخت کوالٹی کنٹرول، اعلی مستقل مزاجی

ائرفون انٹینا کے ہر بیچ کو RF اینیکوک چیمبر میں نمونے لینے اور جانچنے کے ساتھ ساتھ ہائی کم درجہ حرارت کی سائیکلنگ اور عمر بڑھنے کے ٹیسٹ، بیچ کی کارکردگی کے تغیرات کو ختم کرنے اور برانڈڈ ائرفونز کی طویل مدتی بڑے پیمانے پر پروڈکشن کے لیے موزوں بنانے کے عمل سے گزرتا ہے۔

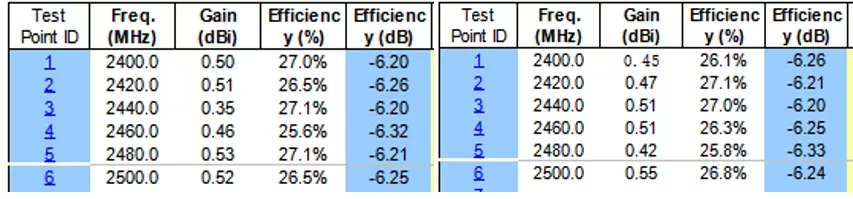

تکنیکی وضاحتیں

لچکدار ہیڈ فون اینٹینا بمقابلہ صنعت میں عام اینٹینا حل

بہت سے ہیڈ فون مینوفیکچررز اینٹینا کا انتخاب کرتے وقت جدوجہد کرتے ہیں، موسم بہار کے اینٹینا، سخت پی سی بی اینٹینا، اور سیرامک ​​انٹینا کے درمیان پھٹے ہوئے ہیں۔ ہزاروں ہیڈ فون پروجیکٹس میں حقیقی دنیا کی جانچ کی بنیاد پر، ہم نے ایک واضح اور بدیہی موازنہ مرتب کیا ہے:

اگر آپ کے ایئربڈز میں محدود اندرونی جگہ، بے قاعدہ رہائش کی شکلیں ہیں، یا بڑے پیمانے پر پیداوار میں اعلی مستقل مزاجی کی ضرورت ہے، تو ایک لچکدار ہیڈ فون اینٹینا بہترین حل ہے۔ شینزین میں واقع ایک اصل کارخانہ دار کے طور پر، Qianmu کمیونیکیشنز آپ کے پروٹو ٹائپ کے مطابق اینٹینا ڈیزائن کو تیزی سے بہتر بنا سکتا ہے۔

آر ایف اینیکوک چیمبر ٹیسٹنگ کا سامان

صحیح لچکدار ہیڈ فون اینٹینا کا انتخاب کیسے کریں۔

بہت سے ہیڈ فون پروکیورمنٹ انجینئرز ماڈل منتخب کرتے وقت اکثر غلطیاں کرتے ہیں۔ فراہم کنندہ کی خدمت کے سالوں کے تجربے کی بنیاد پر، یہاں انتخاب کے چار کلیدی معیارات ہیں:

1. ائرفون کے اندر دستیاب اندرونی جگہ کی تصدیق کرنے کو ترجیح دیں، اور گہا کی لمبائی، چوڑائی، اونچائی اور ساخت کی 3D ڈرائنگ فراہم کریں۔ ہم اینٹینا کے زیادہ سے زیادہ طول و عرض اور قابل موڑنے والے علاقوں کا جائزہ لیں گے۔ معیاری آف دی شیلف اینٹینا براہ راست نہ خریدیں، کیونکہ اس کے نتیجے میں سگنل کی خراب کارکردگی کا بہت زیادہ امکان ہے۔

2. واضح طور پر ماحولیاتی استعمال کے اہداف کی وضاحت کریں۔ کھیلوں اور آؤٹ ڈور ہیڈ فونز کو نشانہ بنانے والی مصنوعات کے لیے، موڑ کی مزاحمت اور کمپن مزاحمت کے لیے موزوں ورژن منتخب کریں۔ برآمدی مصنوعات کے لیے، ٹارگٹ مارکیٹ کے ماحولیاتی سرٹیفیکیشن کے تقاضوں کی پہلے سے تصدیق کریں۔

3. RF ٹیوننگ سپورٹ سروسز پر توجہ دیں—صرف ایک لچکدار ہیڈ فون اینٹینا خریدنا استعمال کی ضمانت نہیں دیتا! مناسب اینٹینا میچنگ اور ٹیوننگ کے بغیر، بہترین مواد بھی کارکردگی میں وقفے کا باعث بن سکتا ہے۔ صرف ایک مڈل مین کے بجائے اندرون ملک RF انجینئرز کے ساتھ ایک مینوفیکچرر کا انتخاب کریں۔

4. سرکاری آرڈر دینے سے پہلے ہمیں جانچ کے لیے نمونہ بھیجیں۔ ہم کسٹمر کے ذریعہ سائٹ پر جانچ کے لئے پروٹو ٹائپ اینٹینا تیار کریں گے۔ بڑے پیمانے پر پیداوار صرف کامیاب جانچ کے بعد شروع ہوگی، ترقی کے خطرات کو کم سے کم۔

اکثر پوچھے گئے سوالات

Q1: کیا ائرفون اینٹینا اپنی مرضی کے مطابق سائز کو سپورٹ کرتا ہے؟

A: جی ہاں، ہم حسب ضرورت کی حمایت کرتے ہیں. ایک فیکٹری کے طور پر، ہم ائرفون کی اندرونی ساخت کے مطابق بیرونی طول و عرض، سیسہ کی لمبائی اور ٹرمینل کی قسم کو ڈھال اور اپنی مرضی کے مطابق بنا سکتے ہیں۔ آپ 2D/3D ڈرائنگ فراہم کر سکتے ہیں، اور ہم ڈیزائن کا جائزہ لیں گے اور نمونے تیار کریں گے۔

Q2: ائرفون اینٹینا کے لیے کم از کم آرڈر کی مقدار (MOQ) کتنی ہے؟

A: کم MOQ کے ساتھ معیاری ان اسٹاک ایئر فون اینٹینا؛ اپنی مرضی کے نمونے چھوٹی مقدار میں دستیاب ہیں، اور بڑے پیمانے پر پیداوار کے احکامات کے لئے MOQ بات چیت کی جا سکتی ہے. پوچھ گچھ کے لئے ہماری سیلز ٹیم سے بلا جھجھک رابطہ کریں۔

Q3: کیا آپ اینٹینا آر ایف ٹیسٹ رپورٹ فراہم کر سکتے ہیں؟

A: ہاں۔ پروڈکٹس کا ہر بیچ فیکٹری ٹیسٹ ڈیٹا کے ساتھ آتا ہے، اور ہم گاہک کی درخواست پر فریق ثالث کی انسپکشن رپورٹس بھی فراہم کر سکتے ہیں، دستاویزات کی مکمل سراغ رسانی کو یقینی بناتے ہوئے

Q4: کیا ائرفون اینٹینا بلوٹوتھ 5.3 ماڈیول کے ساتھ ہم آہنگ ہو سکتا ہے؟

A: مکمل طور پر ہم آہنگ۔ لچکدار ہیڈ فون اینٹینا معیاری 2.4G ISM بینڈ میں کام کرتا ہے اور بلوٹوتھ 5.0/5.1/5.2/5.3 آڈیو ماڈیولز کی پوری سیریز کے ساتھ مطابقت رکھتا ہے۔

Q5: مصنوعات کی برآمد کے لیے کونسی دستاویزات فراہم کی جا سکتی ہیں؟

A: ہم مختلف ممالک میں کسٹم کلیئرنس کی ضروریات کو پورا کرنے کے لیے پروفارما رسیدیں، پیکنگ کی فہرستیں، RoHS اور CE رپورٹس، کاروباری لائسنس، اور دیگر دستاویزات فراہم کر سکتے ہیں۔
