ہیڈ فون وائی فائی اینٹینا

ہیڈ فون وائی فائی اینٹینا ایک کمپیکٹ، انتہائی قابل اطلاق وائرلیس کمیونیکیشن اینٹینا ہے اور ہیڈ فونز کو وائی فائی سے منسلک کرنے، ہائی ڈیفینیشن آڈیو کو وائرلیس طور پر منتقل کرنے، کلاؤڈ پر مبنی فرم ویئر اپ ڈیٹس انجام دینے، اور کم لیٹنسی آڈیو-ویڈیو سنکرونائزیشن حاصل کرنے کے لیے بنیادی ہارڈ ویئر کے طور پر کام کرتا ہے۔ روایتی بیرونی اینٹینا یا معیاری بلوٹوتھ اینٹینا کے برعکس، یہ سرشار ہیڈ فون وائی فائی اینٹینا خاص طور پر اوور ایئر ہیڈ فونز، میٹل کیسنگ شیلڈنگ، سگنل کی رکاوٹ کا سبب بننے والے کلوز فٹنگ پہننے اور اندرونی سگنل کے پیچیدہ ماحول کی تنگ جگہ کی رکاوٹوں کے لیے خاص طور پر بہتر بنایا گیا ہے۔ اس میں ایک چھوٹی شکل کا عنصر، مضبوط مخالف مداخلت کی صلاحیت، اور اعلیٰ سگنل کی دخول کارکردگی ہے۔

ایک تجربہ کار ہیڈ فون وائی فائی اینٹینا بنانے والے کے طور پر، ہم انٹینا ڈیزائن کے لیے عام، ایک سائز کے تمام انداز سے ہٹ گئے ہیں۔ اس کے بجائے، ہم ہیڈ فون ڈیوائسز کے انوکھے استعمال کے معاملات پر توجہ مرکوز کرتے ہیں، ہلکے وزن، انتہائی مطابقت پذیر، اور مستحکم اینٹینا حل تیار کرتے ہیں۔ یہ مصنوعات صنعت کے عام مسائل کو مؤثر طریقے سے حل کرتی ہیں جیسے کہ منقطع ہونا، وقفہ، آڈیو ڈسٹورشن، اور کمزور سگنل کی طاقت جو عام طور پر ہیڈ فون میں معیاری اینٹینا کے ساتھ درپیش ہوتی ہیں۔ ہمارے اینٹینا تمام قسم کے آلات کے ساتھ وسیع پیمانے پر مطابقت رکھتے ہیں، بشمول صارف کے آڈیو وژول ہیڈ فون، گیمنگ ایسپورٹس ہیڈسیٹ، کاروباری شور کو منسوخ کرنے والے اوور ایئر ہیڈ فونز، اور تعلیمی سننے والے ہیڈ فون۔

بنیادی کام کرنے کا اصول

ہیڈ فون وائی فائی اینٹینا کا بنیادی کام کرنے والا اصول الیکٹرو میگنیٹک ویو RF کنورژن ٹیکنالوجی اور گونج کے ملاپ کے اصولوں پر انحصار کرتا ہے، جو ہیڈ فون ڈیوائس کے RF سرکٹ کے ساتھ مل کر دو طرفہ سگنل ٹرانسمیشن حاصل کرتا ہے۔ یہ پورے آپریشن میں اعلی کارکردگی، کم بجلی کی کھپت، استحکام، اور مضبوط مخالف مداخلت کی صلاحیت کو یقینی بناتا ہے۔ کام کرنے کا عمل دو اہم ماڈیولز پر مشتمل ہوتا ہے: سگنل ٹرانسمیشن اور سگنل ریسپشن، واضح اصولوں، پختہ ٹیکنالوجی، اور قطعی طور پر قابل تصدیق کارکردگی۔

1. سگنل ٹرانسمیشن کا اصول: ائرفون کا مین بورڈ آڈیو ڈیٹا اور کنٹرول کمانڈز کو ہائی فریکوئنسی برقی سگنلز میں تبدیل کرتا ہے، جو ائرفون کے وائی فائی اینٹینا میں بالکل مماثل امپیڈینس سرکٹ کے ذریعے منتقل ہوتے ہیں۔ اینٹینا کے اندر، ایک ملٹی لیئر مائیکرو اسٹریپ گونجنے والا ڈھانچہ برقی سگنلز کو ڈوئل بینڈ 2.4GHz/5GHz برقی مقناطیسی لہروں میں تبدیل کرتا ہے، جو ائرفونز اور راؤٹرز، کمپیوٹرز، یا موبائل آلات کے درمیان وائرلیس ڈیٹا کے تبادلے کو فعال کرنے کے لیے ہمہ جہتی طور پر پھیلتی ہے۔

2. سگنل کے استقبال کا اصول: بیرونی آلات سے خارج ہونے والے وائی فائی برقی مقناطیسی لہروں کے سگنلز کو ایئر فون کے وائی فائی اینٹینا سے پوری طرح پکڑ لیا جاتا ہے۔ یہ سگنلز اینٹینا میں ایک گونجنے والی گہا سے گزرتے ہیں، جو متعلقہ فریکوئنسی بینڈ کو فلٹر کرتا ہے اور شور کی مداخلت کو ہٹاتا ہے۔ برقی مقناطیسی لہروں کو پھر ہائی فریکوئنسی برقی سگنلز میں تبدیل کیا جاتا ہے اور ایئر فون کی ڈی کوڈنگ چپ میں منتقل کیا جاتا ہے، جہاں آڈیو اور ڈیٹا کمانڈز موصول ہوتے ہیں اور ڈی کوڈ کیے جاتے ہیں۔

ہم نے ہیڈ فون میں میٹل ہیڈ بینڈز، بیٹریوں اور آڈیو ڈرائیورز کی وجہ سے سگنل شیلڈنگ کے مسائل کو حل کرنے کے لیے اینٹینا کلیئرنس لے آؤٹ اور پولرائزیشن کے طریقہ کار کو بہتر بنایا۔ یہ اینٹینا کو ایک کمپیکٹ، بند رہائش کے اندر بھی اعلی تابکاری کی کارکردگی کو برقرار رکھنے کے قابل بناتا ہے، جس سے 8% سے کم کی پیمائش شدہ سگنل نقصان کی شرح حاصل ہوتی ہے، معیاری صنعت کے اینٹینا بینچ مارکس کو نمایاں طور پر پیچھے چھوڑتا ہے۔

ہم آہنگ ڈیوائس رینج

ہیڈ فون وائی فائی اینٹینا کے ایک پیشہ ور سپلائر کے طور پر، ہماری مصنوعات بہترین مطابقت پیش کرتی ہیں، جو اس وقت مارکیٹ میں موجود 99% وائرلیس اوور ایئر ہیڈ فونز کو سپورٹ کرتی ہیں۔ وہ منظرناموں اور ڈیوائس کے زمروں کی ایک وسیع رینج کا احاطہ کرتے ہیں۔ ہم آہنگ ماڈل ذیل میں درج ہیں:

• گیمنگ ہیڈسیٹ: وائی فائی 6 کم لیٹنسی نیٹ ورکنگ کو سپورٹ کرتا ہے، جو پی سی اور کنسول گیمنگ ڈیوائسز کے ساتھ مطابقت پذیر آڈیو اور ویڈیو کے لیے مطابقت رکھتا ہے۔

• ہائی ڈیفینیشن آڈیو ویژول ہیڈ فونز: ہوم ہائی فائی وائرلیس ائرفونز، شور کو منسوخ کرنے والے آڈیو ویژول ہیڈ فونز، اور ہوم تھیٹر کے موافق ہیڈسیٹ

• بزنس آفس ہیڈ فون: ریموٹ میٹنگز کے لیے وائرلیس ہیڈسیٹ، شور کو منسوخ کرنے والے آفس ہیڈ فون، اور آن لائن کلاسز کے لیے ڈیزائن کیے گئے ہیڈ فون

• تعلیمی ہیڈسیٹ: کیمپس سننے کی تربیت کے ہیڈ فون، آن لائن تدریس کے لیے وائرلیس ہیڈسیٹ

• سمارٹ پہننے کے قابل ہیڈ گیئر: Wi-Fi کنیکٹیویٹی کے ساتھ سمارٹ ہیڈ فونز اور عمیق VR-مطابق آڈیو ہیڈ فون

• صنعتی ہیڈسیٹ: ورکشاپ کمیونیکیشن کے لیے وائرلیس ہیڈسیٹ اور آلات کے معائنے کے لیے شور کو منسوخ کرنے والے وائی فائی ہیڈسیٹ

حسب ضرورت ہیڈ فون وائی فائی انٹینا بھی کسٹمر کے ڈیوائس کے مدر بورڈ کے طول و عرض، چیسس ڈھانچہ، اور فریکوئنسی بینڈ کی ضروریات کے مطابق ڈیزائن کیے جا سکتے ہیں، جو کہ ذاتی نوعیت کی تشکیلات جیسے کہ غیر معیاری سائز، خصوصی رکاوٹیں، اور دشاتمک تابکاری، مختلف مینوفیکچررز کی متنوع پیداواری ضروریات کو پورا کرتے ہیں۔

تفریق کا فائدہ

مارکیٹ میں عام ہیڈ فون اینٹینا اکثر کمزور سگنلز، بار بار منقطع ہونے، زیادہ تاخیر، بڑے سائز، اور مداخلت کے لیے حساسیت کا شکار ہوتے ہیں۔ ایک سرکردہ ہیڈ فون وائی فائی اینٹینا مینوفیکچرر کے طور پر، ہم نے اپنی مصنوعات کو صنعتی درد کے ان نکات سے نمٹنے کے لیے بار بار بہتر بنایا ہے، جس سے پانچ بنیادی فوائد حاصل کیے گئے ہیں — حقیقی دنیا کی کارکردگی نمایاں طور پر حریفوں کو پیچھے چھوڑتی ہے۔

ڈوئل بینڈ مکمل کوریج، صفر وقفہ کے ساتھ سیملیس ٹرانسمیشن

1. 2.4GHz اور 5GHz پر ڈوئل بینڈ وائی فائی ٹرانسمیشن کو سپورٹ کرتا ہے، Wi-Fi 4/5/6 پروٹوکول کے ساتھ ہم آہنگ۔ 2.4GHz بینڈ دیوار میں مضبوط رسائی پیش کرتا ہے، جو طویل فاصلے تک گھر اور دفتر کے استعمال کے لیے مثالی ہے۔ 5GHz بینڈ زیادہ بینڈوڈتھ اور کم مداخلت فراہم کرتا ہے، حقیقی دنیا کی جانچ میں صرف 15ms کی کم ویڈیو اور آڈیو ٹرانسمیشن لیٹینسی حاصل کرتا ہے- گیمنگ اور ہائی ڈیفینیشن ملٹی میڈیا کی ضروری ضروریات کو مکمل طور پر پورا کرتا ہے، آڈیو وقفہ اور آڈیو-ویڈیو سنکرونائزیشن کے مسائل کو ختم کرتا ہے۔

2. کومپیکٹ اور پتلا ڈیزائن، بغیر کسی رکاوٹ کے آلے پر دباؤ ڈالے فٹ ہوجاتا ہے۔

LTCC ملٹی لیئر سیرامک ​​انٹیگریشن ٹکنالوجی کا استعمال کرتے ہوئے، اینٹینا کی مجموعی موٹائی صرف 0.8 ملی میٹر ہے، جو اسے کمپیکٹ بناتی ہے اور کسی بڑی واضح جگہ کی ضرورت نہیں ہوتی ہے۔ یہ بیٹریوں، مین بورڈز، یا آڈیو ڈرائیوروں کے لیے جگہوں پر قبضہ کیے بغیر ہیڈ فون کی محدود اندرونی جگہ پر بالکل فٹ بیٹھتا ہے، اور ہلکے وزن کے پہننے کے تجربے کو یقینی بناتے ہوئے ڈیوائس میں کوئی اضافی وزن نہیں ڈالتا ہے۔

3. بہترین مخالف مداخلت کی صلاحیت اور مضبوط سگنل استحکام

دھاتی کیسنگ، لیتھیم بیٹری، اور ہیڈ فون کے اسپیکر یونٹ کی وجہ سے سگنل کی مداخلت سے مؤثر طریقے سے بچنے کے لیے اینٹینا ریڈی ایشن اینگل اور شیلڈنگ ڈھانچہ کو بہتر بنایا گیا۔ پیچیدہ برقی مقناطیسی ماحول (جیسے ملٹی ڈیوائس کنیکٹیویٹی اور گھنے راؤٹر منظرنامے) کے تحت حقیقی دنیا کی جانچ میں، سگنل کی استحکام کی شرح 99.6% تک پہنچ گئی، بغیر کسی منقطع، فریکوئنسی ہاپنگ، یا شور کی مداخلت کے۔

4. کم بجلی کی کھپت اور طویل بیٹری کی زندگی کے لیے زیادہ فائدہ

اینٹینا گین کو 2.5 dBi تک بہتر بنایا گیا ہے، جس کی تابکاری کی کارکردگی ≥92% ہے، انتہائی کم بجلی کی کھپت کو برقرار رکھتے ہوئے سگنل کے استقبال کی حساسیت کو نمایاں طور پر بہتر بناتا ہے۔ اس اینٹینا سے لیس ہیڈ فون Wi-Fi کنیکٹیویٹی موڈ میں بیٹری کی زندگی کو 12%–18% تک بڑھا سکتے ہیں، مؤثر طریقے سے ڈیوائس کے استعمال کے وقت کو طول دے سکتے ہیں۔

5. اعلی مطابقت اور آسان تنصیب، فکر سے پاک بڑے پیمانے پر پیداوار

معیاری سطح پر ماؤنٹ ڈھانچہ SMT خودکار جگہ کا تعین کرنے کے عمل کے ساتھ مطابقت رکھتا ہے، 99.8% تک کی اعلی پیداوار کی شرح کے ساتھ آسان تنصیب اور مستحکم سولڈرنگ کو قابل بناتا ہے۔ بڑے پیمانے پر پیداوار اور بڑے پیمانے پر سپلائی کو سپورٹ کرتا ہے، جبکہ مختلف برانڈز کی مختلف ہیڈ فون مینوفیکچرنگ لائنوں میں فٹ ہونے کے لیے حسب ضرورت پن کنفیگریشنز، ڈائمینشنز اور مائبادی پیرامیٹرز بھی پیش کرتا ہے۔

تفصیلی تکنیکی وضاحتیں

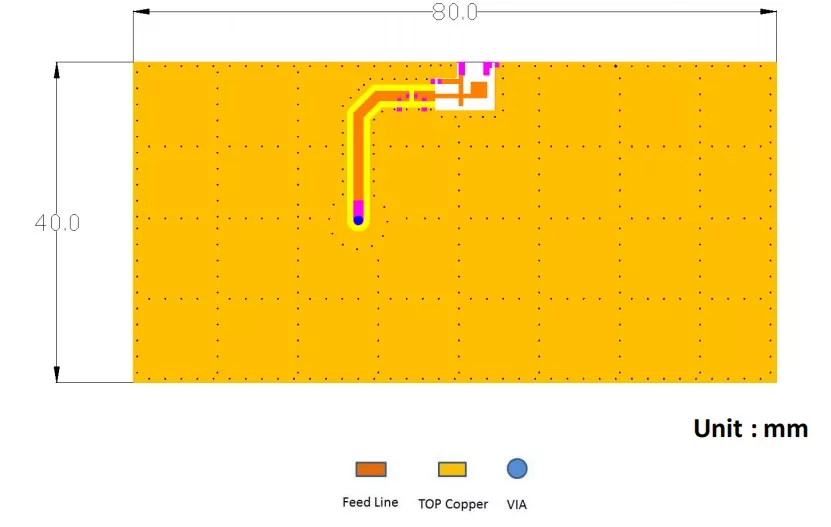

تجویز کردہ پی سی بی پیٹرن ایویلیوایشن بورڈ کا طول و عرض

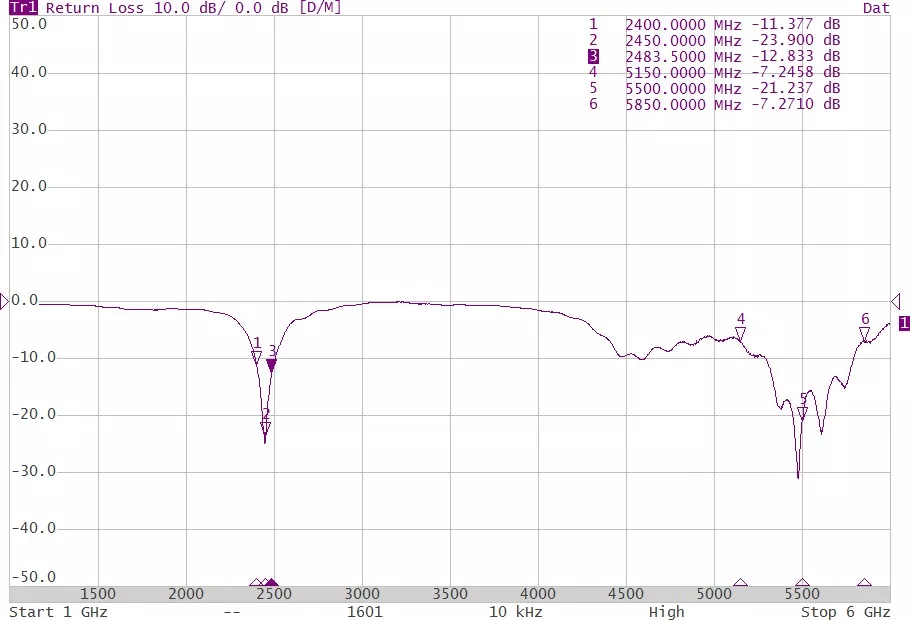

پیمائش کے نتائج واپسی نقصان

حریفوں کے مقابلے پروڈکٹ کے فوائد

تصویروں کے ساتھ انسٹالیشن اور استعمال گائیڈ

یہ ہیڈ فون وائی فائی اینٹینا ایک معیاری سطح کے ماؤنٹ ڈیزائن کی خصوصیات رکھتا ہے، جو خودکار SMT پلیسمنٹ اور مینوئل سولڈرنگ کے ساتھ ہم آہنگ ہے۔ واضح اور سیدھی تنصیب کی ہدایات کے ساتھ یہ انسٹال کرنا آسان اور انتہائی قابل اطلاق ہے:

1. تنصیب سے پہلے کی تیاری

ائرفون مدر بورڈ انسٹالیشن ایریا کو صاف کریں تاکہ یہ یقینی بنایا جا سکے کہ سطح تیل، دھول اور ملبے سے پاک ہے۔ تصدیق کریں کہ مدر بورڈ کے ارد گرد کلیئرنس ایریا کم از کم 3 ملی میٹر ہے، سگنل کی مداخلت سے بچنے کے لیے دھاتی اجزاء، بیٹریوں اور شیلڈنگ کور سے دور ہے۔ ایک مستقل درجہ حرارت سولڈرنگ اسٹیشن، سولڈر پیسٹ، اور اینٹی سٹیٹک چمٹی جیسے ٹولز تیار کریں، اور مناسب اینٹی سٹیٹک احتیاطی تدابیر کے ساتھ تمام آپریشن انجام دیں۔

2. سرفیس ماؤنٹ سولڈرنگ کی تنصیب

اینٹینا کو مدر بورڈ پر پیش سیٹ پیڈ کے ساتھ ٹھیک ٹھیک سیدھ میں رکھیں اور اینٹی سٹیٹک ٹوئیزر کا استعمال کرتے ہوئے اسے اپنی جگہ پر محفوظ کریں۔ دستی سولڈرنگ کے لیے مستقل درجہ حرارت سولڈرنگ اسٹیشن (درجہ حرارت 320–350 °C کے درمیان کنٹرول کے ساتھ) کا استعمال کریں، یا بیچ ماؤنٹنگ کے لیے SMT خودکار آلات استعمال کریں۔ سولڈرنگ کے بعد، ٹانکا لگانے والے جوڑوں کا معائنہ کریں تاکہ یہ یقینی بنایا جا سکے کہ وہ بھرے ہوئے ہیں، بغیر کولڈ سولڈرنگ کے، جوڑوں میں کمی، یا پلنگ، مستحکم سرکٹ کنیکٹیویٹی کی ضمانت دیتے ہیں۔

3. پوزیشن فکسنگ اور پتہ لگانا

دھاتی ہیڈ بینڈ اور اسپیکر یونٹ سے گریز کرتے ہوئے، ائرفون ہاؤسنگ کے کھلے حصے میں اینٹینا کو محفوظ کریں۔ انسٹالیشن کے بعد، سگنل ٹیسٹنگ، وائی فائی کنکشن کی رفتار، سگنل کی طاقت، اور لیٹنسی پیرامیٹرز کی جانچ کرنے کے لیے ڈیوائس کو جوڑیں۔ ایک بار جب کوئی غیر معمولی باتوں کا پتہ نہیں چلتا ہے، تو آلہ عام طور پر استعمال کیا جا سکتا ہے.

4. استعمال کی احتیاطی تدابیر

انسٹالیشن کے دوران اینٹینا کے سیرامک ​​باڈی کو نہ موڑیں، کیونکہ اس سے اندرونی گونج والی ساخت کو نقصان پہنچ سکتا ہے۔ سگنل کی حفاظت کو روکنے کے لیے اینٹینا کے ارد گرد دھاتی اجزاء لگانے سے گریز کریں۔ عام استعمال کے دوران، اینٹینا کو زیادہ درجہ حرارت اور مرطوب ماحول سے دور رکھیں تاکہ اس کی سروس لائف کو مؤثر طریقے سے بڑھایا جا سکے۔

اکثر پوچھے گئے سوالات

Q1: کیا یہ ہیڈ فون وائی فائی اینٹینا وائی فائی 6 کو سپورٹ کرتا ہے؟

A: مکمل طور پر تعاون یافتہ، پروڈکٹ WiFi4، WiFi5، اور WiFi6 پروٹوکولز کی پوری رینج کے ساتھ مطابقت رکھتا ہے، جو 2.4GHz اور 5GHz فریکوئنسیوں میں ڈوئل بینڈ کوریج پیش کرتا ہے، جو جدید ترین سمارٹ وائرلیس ہیڈ فونز کی اعلیٰ ترین کنیکٹیویٹی کی ضروریات کو پورا کرتا ہے۔

Q2: کیا اینٹینا کو ائرفون مدر بورڈ کے طول و عرض کے مطابق بنایا جا سکتا ہے؟

A: مکمل جہتی حسب ضرورت کو سپورٹ کرتا ہے، بشمول سائز، پن کی قسم، مائبادی پیرامیٹرز، ریڈی ایشن اینگل، اور فریکوئنسی بینڈ کی مطابقت۔ R&D ٹیم تیزی سے حل تیار کر سکتی ہے اور کسٹمر کے آلات کی ساخت کی بنیاد پر جانچ کے لیے پروٹو ٹائپ تیار کر سکتی ہے۔

Q3: مصنوعات کی وارنٹی کتنی دیر تک ہے، اور معیار کے مسائل کو کیسے نمٹا جاتا ہے؟

A: تمام مصنوعات ایک سال کی وارنٹی کے ساتھ آتی ہیں۔ فیکٹری چھوڑنے سے پہلے ہر یونٹ کا مکمل معائنہ ہوتا ہے۔ غیر انسانی ساختہ معیار کے مسائل کی صورت میں، صارفین مفت متبادل یا مرمت سے لطف اندوز ہوسکتے ہیں۔ بیچ کے نقائص کے لیے، مکمل رقم کی واپسی اور تبادلے دستیاب ہیں، جو پورے عمل کے دوران صارفین کے حقوق کے جامع تحفظ کو یقینی بناتے ہیں۔

Q5: کیا آپ فیکٹری براہ راست سپلائر ہیں، اور کیا آپ بین الاقوامی تجارتی احکامات کی حمایت کرتے ہیں؟

A: ہم ایک براہ راست ہیڈ فون وائی فائی اینٹینا فیکٹری اور مینوفیکچرر ہیں، کوئی بیچوان نہیں ہے۔ ہم مکمل برآمدی اہلیت رکھتے ہیں اور عالمی تجارتی آرڈرز کو سنبھالنے کا طویل مدتی تجربہ رکھتے ہیں، مکمل کسٹم کلیئرنس اور سرٹیفیکیشن دستاویزات فراہم کرتے ہیں۔
